تعمیر کارت گرافیک با عیب‌یابی تخصصی برد و GPU
وقتی کارت گرافیک تصویر نمی‌دهد، آرتیفکت دارد، در بازی کرش می‌کند، شناسایی نمی‌شود، خطای Code 43 می‌دهد یا بیش از حد داغ می‌شود، مهم‌ترین مرحله پیدا کردن علت اصلی خرابی است. کارت گرافیک از بخش‌های مختلفی مانند GPU، حافظه VRAM، مدار تغذیه چندفاز VRM، VBIOS، رابط PCI Express، خروجی‌های تصویر و سیستم خنک‌کننده تشکیل شده و خرابی هر بخش می‌تواند علائم مشابهی ایجاد کند. 🎮
در مرکز تعمیرات کامتک، خدمات تعمیر کارت گرافیک NVIDIA، AMD Radeon و Intel Arc برای مدل‌های گیمینگ، ورک‌استیشن، رندرینگ، Low Profile و کارت‌های کارکرده انجام می‌شود. کارت‌های برندهای ASUS، MSI، Gigabyte، AORUS، Zotac، Sapphire، XFX، PowerColor، Palit، PNY، Inno3D، GALAX، ASRock و Colorful بر اساس ساختار واقعی برد و نوع خرابی بررسی می‌شوند.
اگر علاقه‌مند به یادگیری همین روش‌های عیب‌یابی در سطح تعمیرگاهی هستید، سرفصل‌های آموزش تعمیر کارت گرافیک شامل تست مدار تغذیه، VRAM، پروگرام VBIOS و عملیات BGA است.
علائم خرابی کارت گرافیک و مسیر صحیح عیب‌یابی
نشانه ظاهری خرابی به‌تنهایی برای تشخیص قطعه معیوب کافی نیست. برای مثال، آرتیفکت تصویر الزاماً به معنی خرابی VRAM نیست و شناسایی نشدن کارت نیز همیشه از GPU ناشی نمی‌شود. بررسی مرحله‌ای باعث می‌شود از تعویض قطعات سالم و ایجاد هزینه اضافه جلوگیری شود.
| علامت خرابی کارت گرافیک | بخش‌های قابل بررسی | تست اولیه تعمیرگاهی |
|---|---|---|
| کارت روشن است اما تصویر ندارد | VRM، VBIOS، GPU، VRAM، PCIe و خروجی تصویر | کنترل ریل‌های تغذیه و شناسایی کارت روی سیستم مرجع |
| کارت در ویندوز شناسایی نمی‌شود | PCIe، VBIOS، کلاک، تغذیه منطقی و GPU | بررسی Device Manager، VBIOS و خطوط راه‌اندازی |
| خطای Code 43 دیده می‌شود | VRAM، GPU، VBIOS، درایور و تغذیه | تست حافظه، درایور و پایداری کارت |
| خطوط، مربع‌های رنگی یا آرتیفکت تصویر | VRAM، GPU، تغذیه حافظه و VBIOS | Memory Test و بررسی الگوی خطا |
| کرش یا صفحه سیاه هنگام بازی | VRM، VRAM، GPU، دما و پاور سیستم | تست کارت زیر بار و ثبت دما و توان |
| HDMI یا DisplayPort کار نمی‌کند | سوکت، ESD، فیلترها و مسیر سیگنال | بازدید میکروسکوپی و تست مسیرهای پورت |
| فن با دور زیاد کار می‌کند یا کارت داغ می‌شود | فن، خمیر حرارتی، پدها، سنسورها و هیت‌سینک | کنترل GPU Temperature، Hotspot و RPM فن |

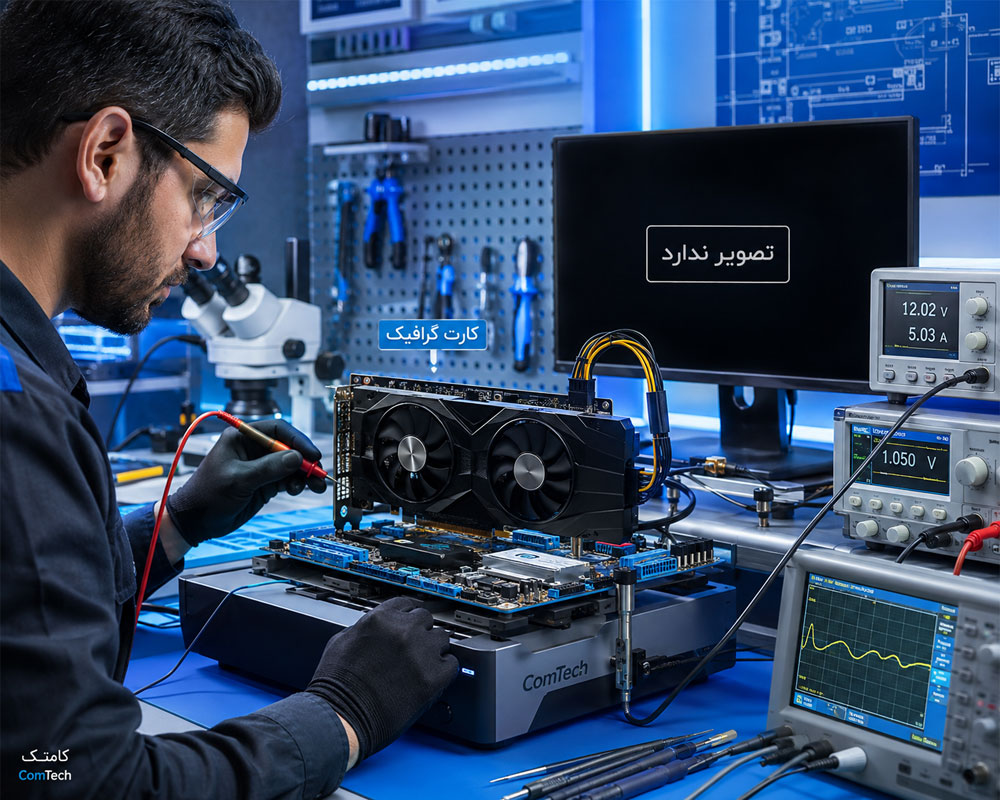

پیش از باز کردن کارت، دستگاه روی سیستم مرجع با پاور، رم، مانیتور و کابل سالم آزمایش می‌شود. این مرحله کمک می‌کند ایراد کارت با مشکلات مادربرد، منبع تغذیه، سیستم‌عامل، درایور یا کابل تصویر اشتباه گرفته نشود.
تست کارت گرافیک قبل از تعمیر برد
- بررسی آثار سوختگی، ضربه، آب‌خوردگی و تعمیر قبلی
- بازدید کانکتور PCIe و کانکتورهای 6Pin، 8Pin یا سایر ورودی‌های برق متناسب با مدل کارت
- کنترل سلامت سوکت‌های HDMI و DisplayPort
- تست شناسایی کارت در BIOS و سیستم‌عامل
- بررسی وضعیت نصب درایور و خطاهای Device Manager
- تست خروجی تصویر روی پورت‌های مختلف
- بررسی دمای GPU، Hotspot و عملکرد فن‌ها
تعمیر مدار تغذیه VRM و اتصال کوتاه کارت گرافیک
مدار VRM کارت گرافیک وظیفه تبدیل ولتاژ ورودی به ولتاژهای پایین و پرجریان موردنیاز GPU، حافظه و بخش‌های جانبی را بر عهده دارد. کنترلر PWM، Power Stage، MOSFET، Driver، سلف، خازن، مقاومت شنت و مدارهای Current Sense از اجزای مهم این قسمت هستند.
خرابی مدار تغذیه ممکن است باعث تصویر ندادن کارت گرافیک، اتصال کوتاه، خاموش شدن پاور، ری‌استارت زیر بار، ناپایداری فرکانس یا داغ شدن غیرعادی قطعات VRM شود.
بررسی ریل‌های ولتاژ کارت گرافیک

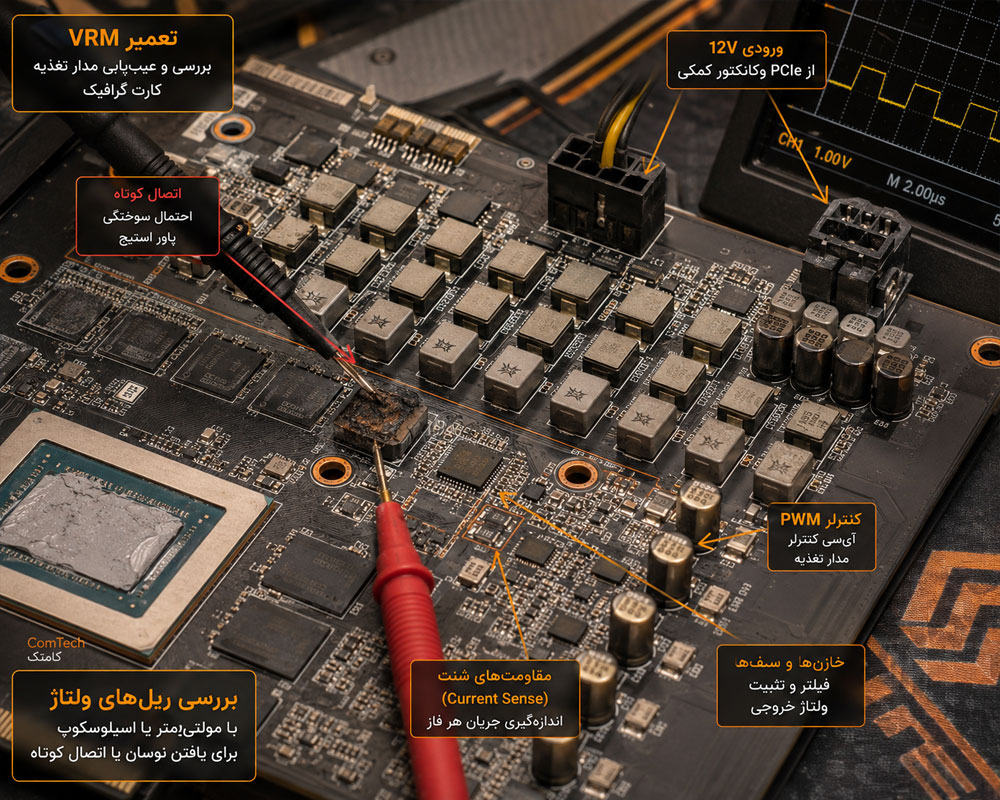

در عیب‌یابی برد، ورودی‌های 12 ولت، مقاومت هر ریل نسبت به زمین، ترتیب ساخته شدن ولتاژها، سیگنال Enable، Power Good و وضعیت خروجی فازها بررسی می‌شود. فقط مشاهده یک ولتاژ روی مولتی‌متر برای تأیید سلامت مدار کافی نیست؛ پایداری ولتاژ، ریپل و رفتار مدار هنگام Load نیز اهمیت دارد.
تعمیرات برد کارت گرافیک از نظر اصول اندازه‌گیری و تحلیل مسیرهای تغذیه شباهت زیادی به تعمیر مادربرد کامپیوتر دارد؛ به‌خصوص در بخش تشخیص اتصال کوتاه، PWM، ماسفت‌ها و رگولاتورها.
تشخیص اتصال کوتاه روی برد GPU
اتصال کوتاه ممکن است در خازن‌های MLCC، Power Stage، MOSFET یا سایر قطعات روی خطوط تغذیه ایجاد شود. در چنین شرایطی مقاومت ریل‌های مختلف با ساختار طبیعی همان برد مقایسه شده و در صورت نیاز از روش‌های کنترل‌شده برای پیدا کردن قطعه دارای مصرف غیرعادی استفاده می‌شود.
تعویض ماسفت و Power Stage کارت گرافیک
اگر Power Stage یا MOSFET آسیب دیده باشد، تنها تعویض قطعه سوخته کافی نیست. مدار Gate Drive، کنترلر PWM، خازن‌های اطراف، سلف، مقاومت‌های اندازه‌گیری جریان و وضعیت ریل خروجی نیز کنترل می‌شوند تا قطعه جدید پس از روشن شدن دوباره آسیب نبیند.

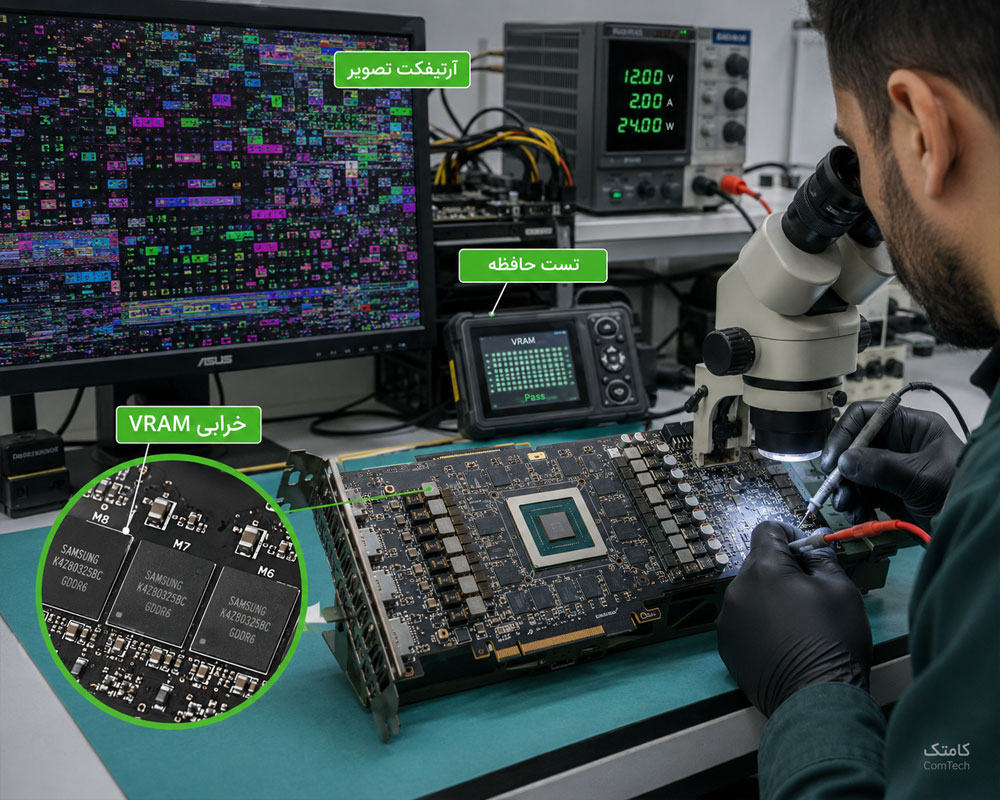

تعمیر حافظه VRAM و رفع آرتیفکت کارت گرافیک
کارت‌های گرافیک بسته به نسل و طراحی خود ممکن است از حافظه‌های GDDR5، GDDR6، GDDR6X یا GDDR7 استفاده کنند. خرابی یک تراشه VRAM، کانال حافظه یا مدار تغذیه آن می‌تواند به شکل خطوط تصویر، نقاط رنگی، شطرنجی شدن تصویر، فریز، صفحه سیاه، خطای درایور یا کرش هنگام اجرای بازی ظاهر شود.
تشخیص VRAM خراب قبل از تعویض حافظه
برای تشخیص حافظه معیوب، نتیجه تست حافظه، الگوی خطا، ولتاژ VRAM، وضعیت خنک‌کاری و رفتار کارت هنگام پردازش سه‌بعدی بررسی می‌شود. در بعضی خرابی‌ها، الگوی خطا می‌تواند تعمیرکار را به سمت یک کانال یا بانک حافظه مشخص هدایت کند.
اگر تعویض تراشه حافظه ضروری باشد، شماره و مشخصات IC، ظرفیت، سازمان‌دهی حافظه و سازگاری آن با PCB و GPU بررسی می‌شود. عملیات تعویض نیز باید با کنترل حرارت بالا و پایین برد انجام شود تا احتمال تاب برد یا آسیب Padها کاهش پیدا کند.
تفاوت خرابی VRAM با خرابی GPU
هر آرتیفکت به معنی خرابی حافظه نیست. GPU، VBIOS، مدار تغذیه VRAM، کلاک، درایور، پاور سیستم و حتی مسیر خروجی تصویر می‌توانند نشانه‌هایی شبیه خرابی حافظه ایجاد کنند. به همین دلیل تعویض همه تراشه‌های حافظه بدون تست تخصصی روش مطمئنی برای تعمیر نیست.

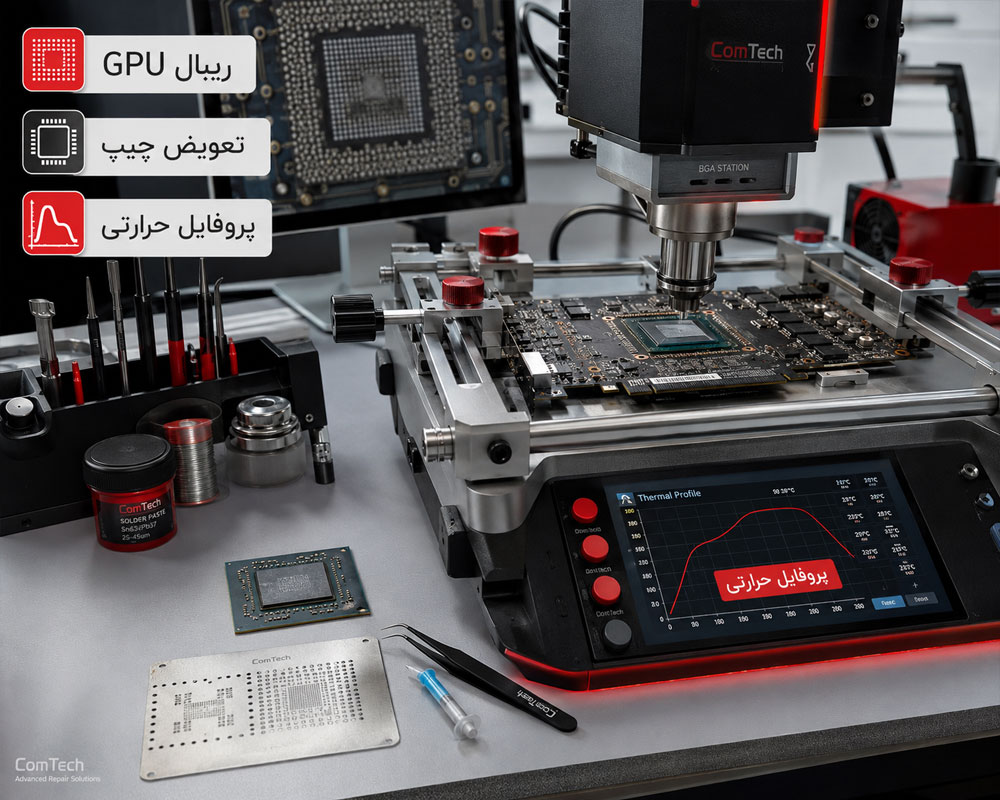

ریبال GPU و تعویض چیپ گرافیکی با دستگاه BGA
ریبال GPU یا GPU Reballing به فرایند جدا کردن پردازنده گرافیکی از PCB، پاک‌سازی اتصالات قدیمی، ایجاد مجدد Ballهای BGA و نصب چیپ با پروفایل حرارتی کنترل‌شده گفته می‌شود. این عملیات با گرم کردن ساده GPU یا اصطلاحاً Reflow تفاوت دارد.
چه زمانی GPU نیاز به ریبال دارد؟
پیش از عملیات BGA باید مدار تغذیه، VRAM، VBIOS، کلاک‌ها و مسیرهای ارتباطی بررسی شوند. تنها زمانی که نتیجه عیب‌یابی احتمال ایراد در اتصالات BGA را تأیید کند، ریبال به‌عنوان یکی از روش‌های تعمیر مطرح می‌شود.
اگر خرابی از ساختار داخلی خود GPU باشد، ریبال نمی‌تواند یک پردازنده معیوب را سالم کند. در این شرایط امکان تعویض GPU بر اساس شماره چیپ، Revision، طراحی PCB، نوع حافظه و سازگاری VBIOS بررسی می‌شود.
تفاوت Reflow و Reball کارت گرافیک
| روش | نحوه انجام | کاربرد |
|---|---|---|
| Reflow | چیپ بدون جدا شدن از برد تحت حرارت قرار می‌گیرد | روش قطعی برای تمام خرابی‌های GPU محسوب نمی‌شود |
| Reball | چیپ جدا شده و Ballهای BGA به‌طور کامل بازسازی می‌شوند | در صورت تأیید مشکل اتصالات BGA |
| تعویض GPU | چیپ معیوب با GPU سازگار جایگزین می‌شود | در برخی خرابی‌های داخلی GPU و در صورت وجود چیپ سازگار |
تعمیر GPU لپ تاپ و چیپ گرافیک مادربرد
در بسیاری از لپ‌تاپ‌ها GPU مستقیماً روی مادربرد لحیم شده است. در این دستگاه‌ها تعمیر بخش گرافیک بخشی از عیب‌یابی مادربرد محسوب می‌شود و پیش از عملیات BGA، نمایشگر، کابل تصویر، RAM، BIOS، تغذیه GPU و سایر بخش‌های مادربرد بررسی می‌شوند. برای مشکلات مرتبط با نوت‌بوک می‌توانید بخش تعمیر تخصصی لپ تاپ را نیز مشاهده کنید.
تعمیر VBIOS و رفع مشکل شناسایی نشدن کارت گرافیک
حافظه VBIOS اطلاعات لازم برای راه‌اندازی اولیه کارت گرافیک را نگهداری می‌کند. پروگرام ناقص، فایل اشتباه، خرابی آی‌سی SPI Flash یا تغییرات نامناسب Firmware ممکن است باعث تصویر ندادن، شناسایی ناقص، خطای درایور یا مشکل در عملکرد کارت شود.

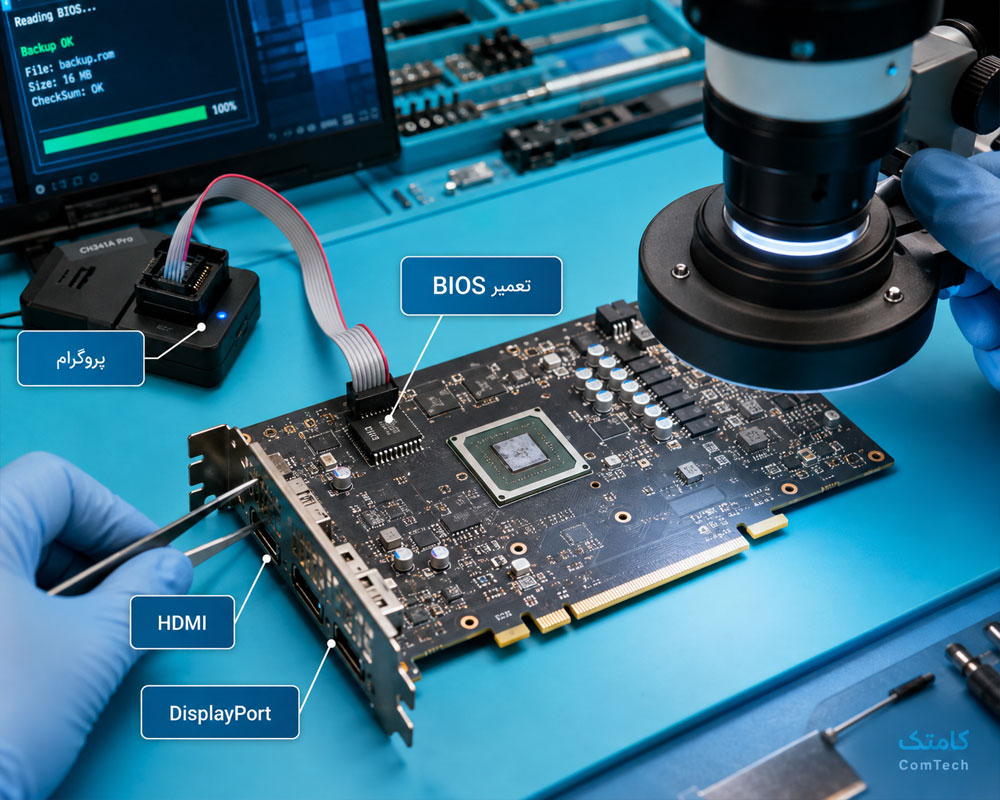

مراحل پروگرام BIOS کارت گرافیک
- شناسایی دقیق مدل GPU و طراحی PCB
- بررسی نوع و ظرفیت حافظه VRAM
- خواندن اطلاعات آی‌سی Flash
- تهیه Backup از فایل موجود در کارت
- مقایسه فایل مناسب با مشخصات واقعی برد
- پاک‌سازی و پروگرام آی‌سی در صورت نیاز
- Verify کردن اطلاعات پروگرام‌شده
- تست شناسایی، نصب درایور و پایداری کارت
در کارت‌های دارای Dual BIOS وضعیت هر دو Firmware و کلید انتخاب BIOS قبل از پروگرام بررسی می‌شود. استفاده از فایل مشابه ولی ناسازگار می‌تواند ایرادهای جدیدی در شناسایی کارت، فن یا عملکرد حافظه ایجاد کند.
تعمیر HDMI و DisplayPort کارت گرافیک
کار نکردن یک خروجی تصویر همیشه به GPU مربوط نیست. خرابی فیزیکی سوکت، شکستگی پایه‌ها، آسیب قطعات محافظ ESD، فیلترهای مسیر تصویر یا صدمه PCB می‌تواند باعث قطع یک یا چند خروجی شود.
تعمیر سوکت و مسیرهای تصویر
در تعمیر خروجی‌های HDMI، DisplayPort و DVI ابتدا سوکت و پایه‌های آن زیر میکروسکوپ بررسی می‌شود. سپس قطعات حفاظتی و مسیرهای مربوط به سیگنال کنترل می‌شوند. اگر پد یا مسیر PCB کنده شده باشد، امکان ترمیم آن بر اساس میزان آسیب برد مشخص خواهد شد.
سرویس فن، خمیر حرارتی و کاهش دمای کارت گرافیک
داغ شدن کارت گرافیک می‌تواند باعث افت فرکانس، کاهش FPS، افزایش صدای فن، کرش بازی، صفحه سیاه یا خاموشی حفاظتی شود. گرفتگی هیت‌سینک، خشک شدن خمیر حرارتی، پد حرارتی نامناسب، خرابی فن یا تماس ناقص کولر با GPU از مشکلات متداول سیستم خنک‌کننده هستند. 🌡️

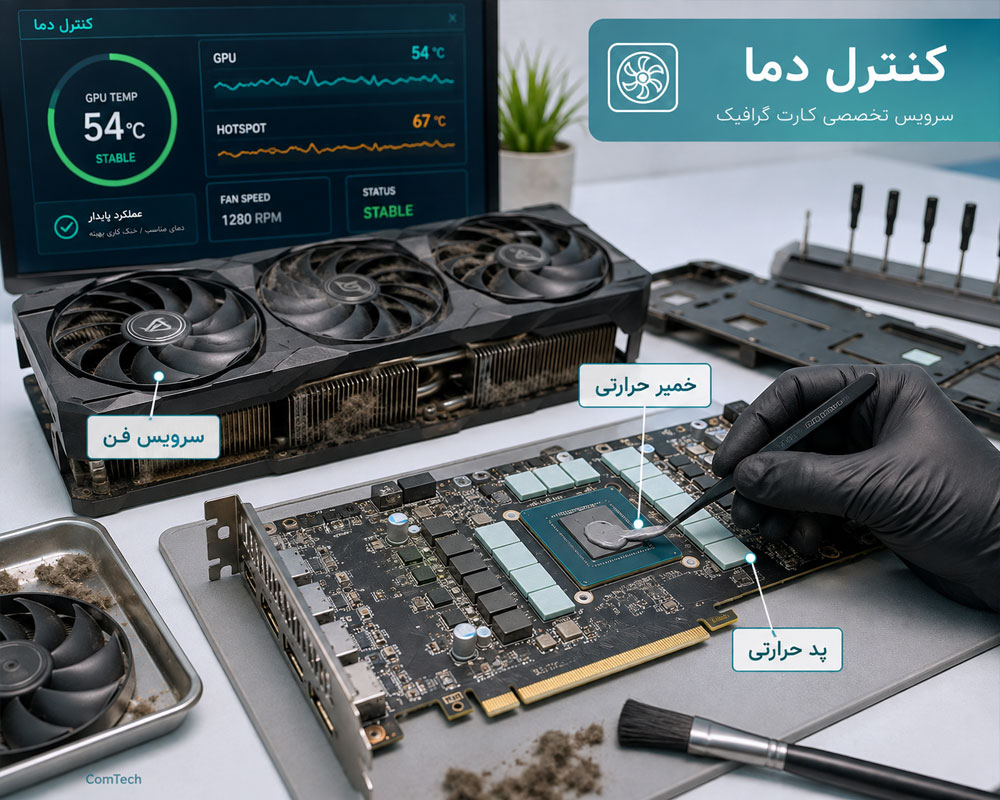

خدمات سرویس حرارتی کارت گرافیک
- تمیزکاری فن و پره‌های هیت‌سینک
- پاک‌سازی مسیر عبور جریان هوا
- تعویض خمیر حرارتی GPU با نمونه مناسب
- بررسی ضخامت و وضعیت پدهای حرارتی VRAM و VRM
- تعویض پد حرارتی در صورت نیاز با ضخامت متناسب
- تست دور فن و کنترل PWM
- بررسی سیگنال بازخورد سرعت فن
- اندازه‌گیری دمای GPU و Hotspot هنگام تست
- تعمیر یا تعویض فن معیوب با نمونه سازگار
برای همه کارت‌های گرافیک نمی‌توان یک دمای ثابت را به‌عنوان دمای طبیعی اعلام کرد. توان GPU، طراحی کولر، محدودیت حرارتی سازنده، دمای محیط و شرایط پردازش روی نتیجه تأثیر دارند. معیار اصلی، پایداری دما و نبود افت عملکرد غیرعادی هنگام تست است.
چرا ضخامت Thermal Pad مهم است؟
استفاده از پد حرارتی بیش از حد ضخیم ممکن است فاصله میان هیت‌سینک و سطح GPU را افزایش دهد و انتقال حرارت GPU را مختل کند. پد بسیار نازک نیز ممکن است تماس مناسبی با VRAM یا VRM نداشته باشد. به همین دلیل ضخامت پد بر اساس ساختار همان مدل کارت انتخاب می‌شود.
تعمیر کارت گرافیک گیمینگ، ورک‌استیشن و کارت کارکرده
کارت‌های GeForce RTX، GeForce GTX، Radeon RX، Radeon Pro، NVIDIA RTX Professional و Intel Arc ممکن است در حالت عادی بدون مشکل کار کنند اما هنگام بازی، رندرینگ یا پردازش سنگین دچار خطا شوند. بنابراین روشن شدن کارت و مشاهده دسکتاپ ویندوز برای تأیید سلامت آن کافی نیست.

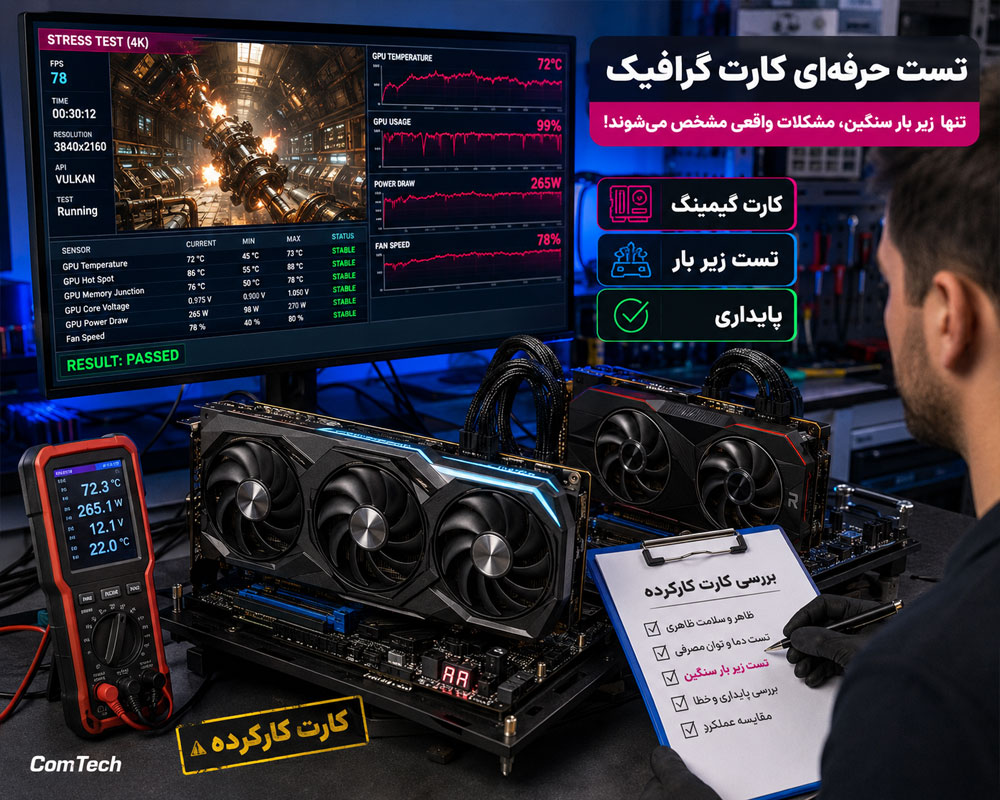

تست کارت گرافیک زیر بار
بعد از تعمیر، کارت از نظر حافظه، پردازش سه‌بعدی، دما، دور فن، خروجی‌های تصویر و پایداری کلی بررسی می‌شود. اگر ایراد فقط پس از گرم شدن یا چند دقیقه پردازش ایجاد شود، تست باید به اندازه‌ای ادامه پیدا کند که شرایط بروز خرابی اولیه بازسازی شود.
بررسی کارت گرافیک ماین‌شده
سابقه استفاده برای Mining به‌تنهایی به معنی خراب بودن کارت نیست. با این حال در کارت‌های کارکرده، وضعیت فن‌ها، یاتاقان فن، خمیر و پد حرارتی، VRAM، مدار VRM، VBIOS و آثار تعمیر قبلی با دقت بیشتری بررسی می‌شود.

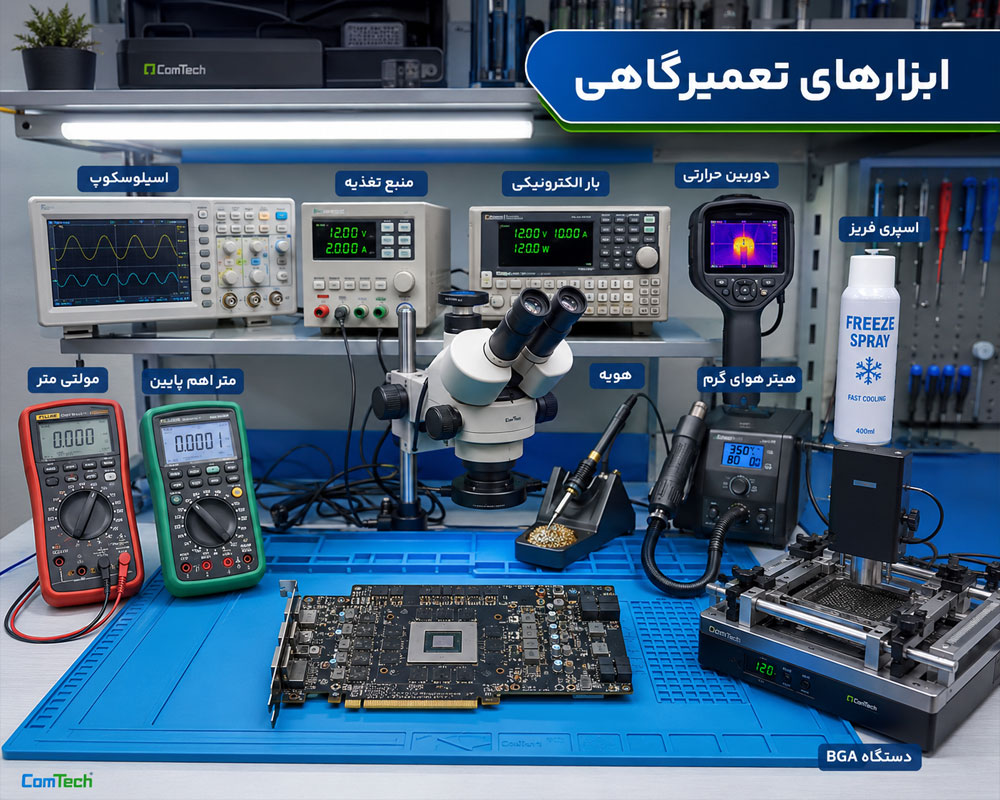

ابزارهای تخصصی مورد استفاده در تعمیر کارت گرافیک
تعمیر بردهای چندلایه کارت گرافیک بدون تجهیزات اندازه‌گیری دقیق می‌تواند باعث تعویض حدسی قطعات یا آسیب بیشتر PCB شود. ابزار موردنیاز نیز بر اساس سطح خرابی کارت انتخاب می‌شود.
| تجهیزات تخصصی | کاربرد در تعمیر کارت گرافیک |
|---|---|
| مولتی‌متر دقیق و میلی‌اهم‌متر | اندازه‌گیری ولتاژ، مقاومت و بررسی ریل‌های تغذیه |
| منبع تغذیه آزمایشگاهی | بررسی کنترل‌شده جریان‌کشی و برخی اتصال کوتاه‌ها |
| اسیلوسکوپ دیجیتال | بررسی PWM، Gate Drive، ریپل، کلاک و سیگنال‌های کنترلی |
| دوربین حرارتی و ابزار بررسی حرارت | پیدا کردن قطعات دارای مصرف یا دمای غیرعادی |
| میکروسکوپ تعمیراتی | بازدید سوکت‌ها، پدها، قطعات SMD و آثار تعمیر قبلی |
| هیتر و هویه کنترل‌دما | تعویض قطعات SMD، سوکت‌ها و قطعات مدار تغذیه |
| BGA Rework Station و Preheater | ریبال یا تعویض GPU و VRAM با کنترل پروفایل حرارتی |
| پروگرامر SPI و EEPROM | خواندن، Backup، پروگرام و Verify کردن VBIOS |

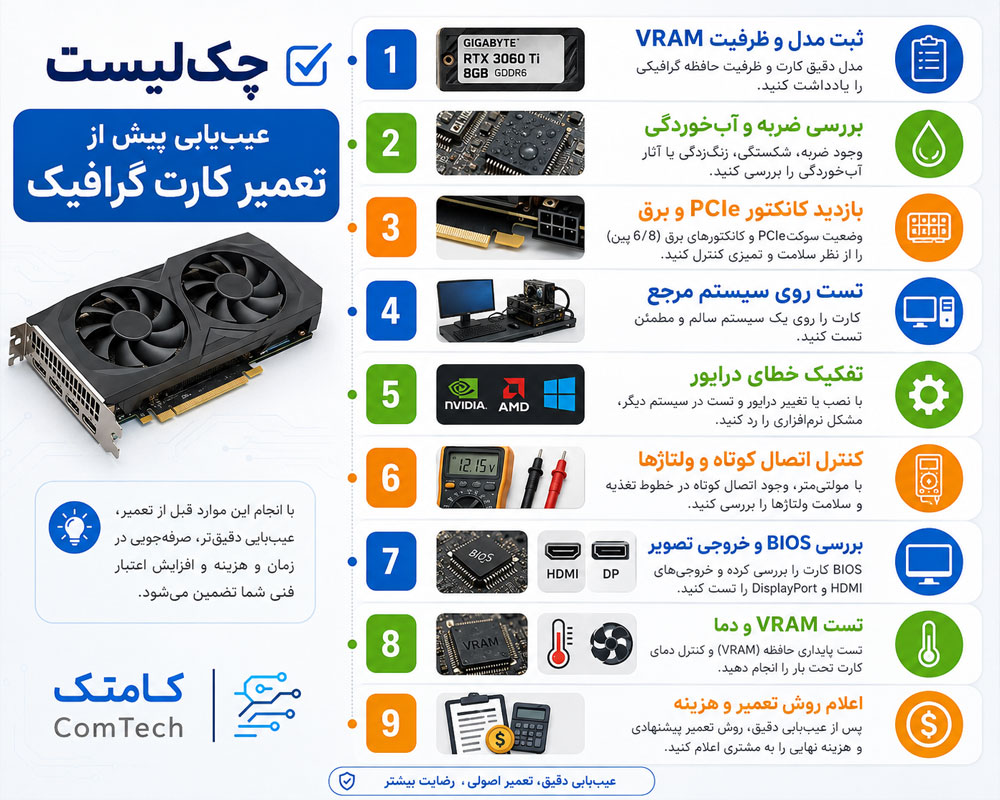

چک‌لیست عیب‌یابی پیش از تعمیر کارت گرافیک
- ثبت برند و مدل دقیق کارت گرافیک
- ثبت ظرفیت و نوع حافظه VRAM
- ثبت شرح دقیق ایراد اعلام‌شده توسط مشتری
- بررسی آثار ضربه، رطوبت، سوختگی و تعمیر قبلی
- کنترل کانکتور PCIe و ورودی‌های برق کارت
- بازدید HDMI و DisplayPort
- تست اولیه کارت روی سیستم مرجع
- بررسی شناسایی کارت در BIOS و ویندوز
- تفکیک مشکل درایور از خرابی سخت‌افزاری
- اندازه‌گیری مقاومت ریل‌های اصلی
- بررسی ولتاژهای VRM و فرمان‌های راه‌اندازی
- بررسی VBIOS و آی‌سی Flash
- تست VRAM در صورت نیاز
- بررسی دمای GPU و Hotspot
- تست عملکرد فن و سیستم خنک‌کننده
- تست پایداری کارت هنگام پردازش

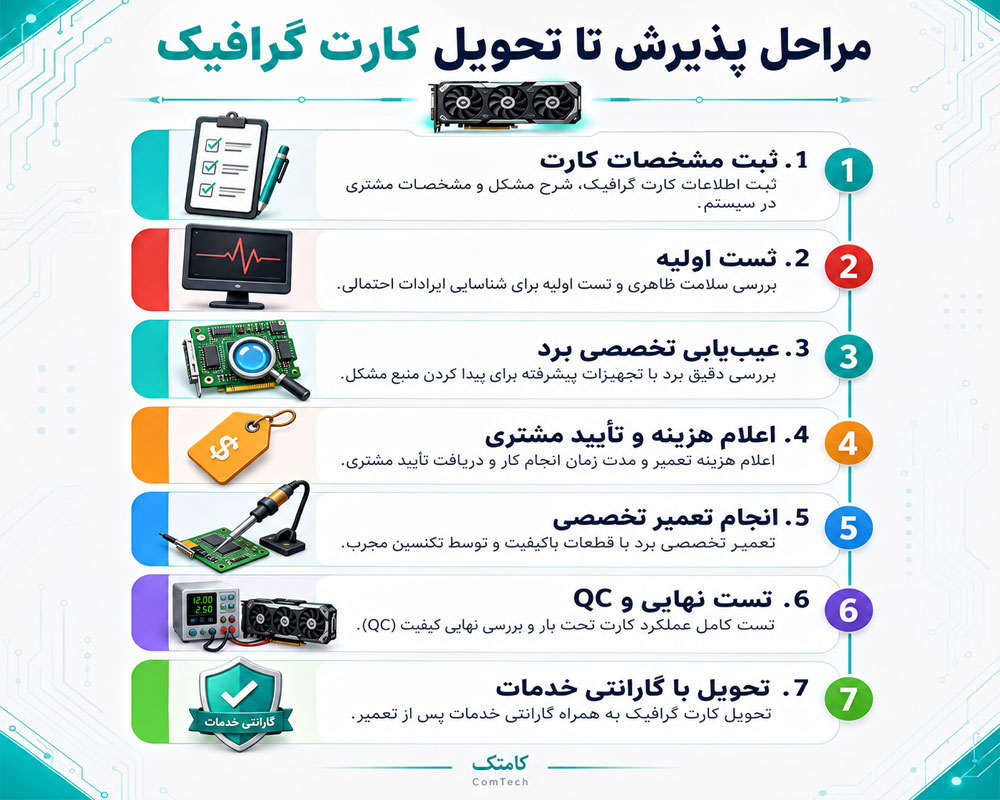

مراحل پذیرش تا تحویل کارت گرافیک تعمیرشده
- ثبت مشخصات کارت: برند، مدل، ظرفیت VRAM، وضعیت ظاهری و شرح خرابی ثبت می‌شود.
- بازدید اولیه: آثار سوختگی، ضربه، دستکاری، آب‌خوردگی یا تعمیر قبلی بررسی می‌شود.
- تست روی سیستم مرجع: وضعیت تصویر، شناسایی کارت، خروجی‌ها و رفتار اولیه کنترل می‌شود.
- عیب‌یابی تخصصی برد: VRM، VBIOS، VRAM، GPU، PCIe، فن و خروجی‌های تصویر بررسی می‌شوند.
- تعیین محدوده خرابی: مشخص می‌شود مشکل از کدام بخش برد است و چه عملیاتی نیاز دارد.
- اعلام هزینه تعمیر: پس از عیب‌یابی، هزینه بر اساس نوع خرابی و قطعات موردنیاز مشخص می‌شود.
- انجام تعمیر: تعمیر مدار، تعویض قطعه، پروگرام، سرویس حرارتی یا عملیات BGA انجام می‌شود.
- تست بعد از تعمیر: عملکرد کارت در حالت عادی و زیر بار بررسی می‌شود.
- کنترل کیفیت نهایی: VRAM، دما، فن، خروجی تصویر، درایور و پایداری کارت کنترل می‌شود.
- تحویل دستگاه: شرح تعمیر انجام‌شده و شرایط گارانتی بخش تعمیرشده هنگام تحویل مشخص می‌شود.
کنترل کیفیت کارت گرافیک پس از تعمیر
پس از تعمیر، تنها تصویر گرفتن کارت ملاک تحویل نیست. بسته به نوع خرابی، تست‌های مربوط به حافظه، پردازش سه‌بعدی، دمای GPU، Hotspot، دور فن، مصرف کارت و خروجی‌های تصویر انجام می‌شوند.
قبل از ارسال کارت گرافیک برای تعمیر چه اطلاعاتی اعلام کنیم؟
شرح دقیق شرایط ایجاد خرابی می‌تواند زمان عیب‌یابی را کاهش دهد. هنگام پذیرش بهتر است موارد زیر را به تعمیرکار اعلام کنید:
- مدل دقیق کارت و ظرفیت حافظه
- اینکه کارت تصویر دارد یا کاملاً بدون تصویر است
- زمان شروع خرابی و اینکه ایراد ناگهانی یا تدریجی بوده است
- وجود آرتیفکت، صفحه سیاه یا ری‌استارت هنگام بازی
- پیغام خطای Device Manager مانند Code 43
- اینکه کدام HDMI یا DisplayPort دچار مشکل است
- سابقه تعمیر، ریبال، تعویض VRAM یا پروگرام BIOS
- سابقه استفاده برای ماینینگ در صورت وجود
- شرایطی که خرابی در آن سریع‌تر ظاهر می‌شود
هزینه تعمیر کارت گرافیک چگونه مشخص می‌شود؟
هزینه تعمیر کارت گرافیک به مدل برد، نوع GPU، خرابی مدار VRM، تعداد قطعات معیوب، وضعیت VRAM، سلامت PCB، نیاز به تعویض فن یا سوکت، پروگرام VBIOS و نیاز به عملیات BGA بستگی دارد. به همین دلیل دو کارت با علامت ظاهری مشابه ممکن است خرابی و هزینه تعمیر کاملاً متفاوتی داشته باشند.
| نوع خرابی | عوامل مؤثر بر هزینه |
|---|---|
| خرابی VRM | تعداد Power Stage یا قطعات معیوب و میزان آسیب PCB |
| خرابی VRAM | تعداد ICهای معیوب، نوع حافظه و عملیات BGA موردنیاز |
| خرابی VBIOS | وضعیت آی‌سی Flash، فایل Firmware و نیاز به پروگرام سخت‌افزاری |
| خرابی خروجی تصویر | نوع سوکت و میزان آسیب پایه یا PCB |
| خرابی GPU یا BGA | نوع چیپ، وضعیت PCB و امکان ریبال یا تعویض پردازنده |
| خرابی سیستم خنک‌کننده | تعداد فن، مدل فن، پد حرارتی و وضعیت هیت‌سینک |
آیا هر کارت گرافیکی ارزش تعمیر دارد؟
خیر. اگر آسیب PCB گسترده باشد، GPU قابل تهیه نباشد، چند بخش اصلی برد هم‌زمان آسیب دیده باشند یا هزینه تعمیر نسبت به ارزش واقعی کارت منطقی نباشد، وضعیت قبل از انجام تعمیرات پرهزینه به مشتری اعلام می‌شود.
تعمیر تخصصی کارت گرافیک بر اساس عیب واقعی برد
هدف در تعمیر کارت گرافیک این است که به‌جای تعویض حدسی قطعات، منشأ واقعی خرابی با اندازه‌گیری و تست مشخص شود. بررسی اصولی VRM، VRAM، VBIOS، GPU، PCI Express، خروجی‌های تصویر و سیستم خنک‌کننده باعث می‌شود تعمیر بر اساس وضعیت واقعی برد انجام شود و کارت پس از تعمیر تحت تست عملکرد قرار گیرد.
