آموزش تعمیر ماشین لباسشویی از پایه تا عیب‌یابی تخصصی برد و اینورتر
در دوره آموزش تعمیر ماشین لباسشویی مسیر یادگیری از شناخت کامل ساختمان دستگاه و چرخه شستشو آغاز می‌شود و تا عیب‌یابی برد الکترونیکی، موتور، اینورتر، سنسورها، آبگیری، تخلیه، المنت و مدارهای فرمان ادامه پیدا می‌کند. هدف کلاس این نیست که کارآموز فقط نحوه تعویض چند قطعه را یاد بگیرد؛ بلکه باید بتواند علت اصلی خرابی را با اندازه‌گیری، تست و تحلیل مرحله‌به‌مرحله پیدا کند.
در کارگاه، ساختار لباسشویی اتوماتیک درب از جلو، درب از بالا، دوقلو، مدل‌های تسمه‌ای، Direct Drive و Inverter بررسی می‌شود. مدل‌های برندهای رایج بازار مانند ال‌جی، سامسونگ، بوش، پاکشوما، اسنوا، دوو، آبسال، ایندزیت، آریستون، آاگ و کنوود برای مقایسه ساختار، کدهای خطا و روش عیب‌یابی مورد توجه قرار می‌گیرند.
آموزش به‌صورت مرحله‌ای پیش می‌رود. ابتدا مبانی برق و الکترونیک موردنیاز تعمیرکار مرور می‌شود و سپس کارآموز وارد مباحث تخصصی مانند تعمیر برد لباسشویی، نقشه‌خوانی، ولتاژگیری، تست قطعات SMD و DIP، مسیریابی PCB و عیب‌یابی برد بدون نقشه خواهد شد. برای آشنایی گسترده‌تر با ساختار دستگاه‌های خانگی می‌توانید بخش تعمیرات لوازم خانگی را نیز مشاهده کنید.
یادگیری ساختمان ماشین لباسشویی و منطق اجرای برنامه شستشو
یکی از پایه‌های اصلی آموزش عیب‌یابی ماشین لباسشویی شناخت توالی عملکرد دستگاه است. تعمیرکار باید بداند پس از انتخاب برنامه و فشردن Start چه اتفاقی می‌افتد، برد اصلی در هر مرحله منتظر دریافت چه سیگنالی است و کدام مصرف‌کننده باید فعال شود.
در لباسشویی‌های جدید، عملکرد دستگاه به هماهنگی قطعاتی مانند قفل درب، شیر برقی، سنسور سطح آب، المنت، NTC، موتور، سنسور دور، پمپ تخلیه، برد اصلی و برد اینورتر وابسته است. اگر فقط یک ورودی یا خروجی به‌درستی عمل نکند، برد ممکن است ادامه برنامه را متوقف کند.
| مرحله آموزش | مهارتی که کارآموز تمرین می‌کند |
|---|---|
| شناخت دستگاه | تشخیص قطعات، سیم‌کشی و ترتیب عملکرد لباسشویی |
| تست قطعات | کار با مولتی‌متر و بررسی سنسورها، پمپ، المنت و موتور |
| عیب‌یابی عملکردی | پیدا کردن مرحله‌ای که چرخه شستشو در آن متوقف می‌شود |
| تعمیر برد | بررسی تغذیه، رله، تریاک، Driver و مدارهای ورودی و خروجی |
| سطح پیشرفته | عیب‌یابی موتور BLDC، Direct Drive، Inverter و خرابی‌های ترکیبی |

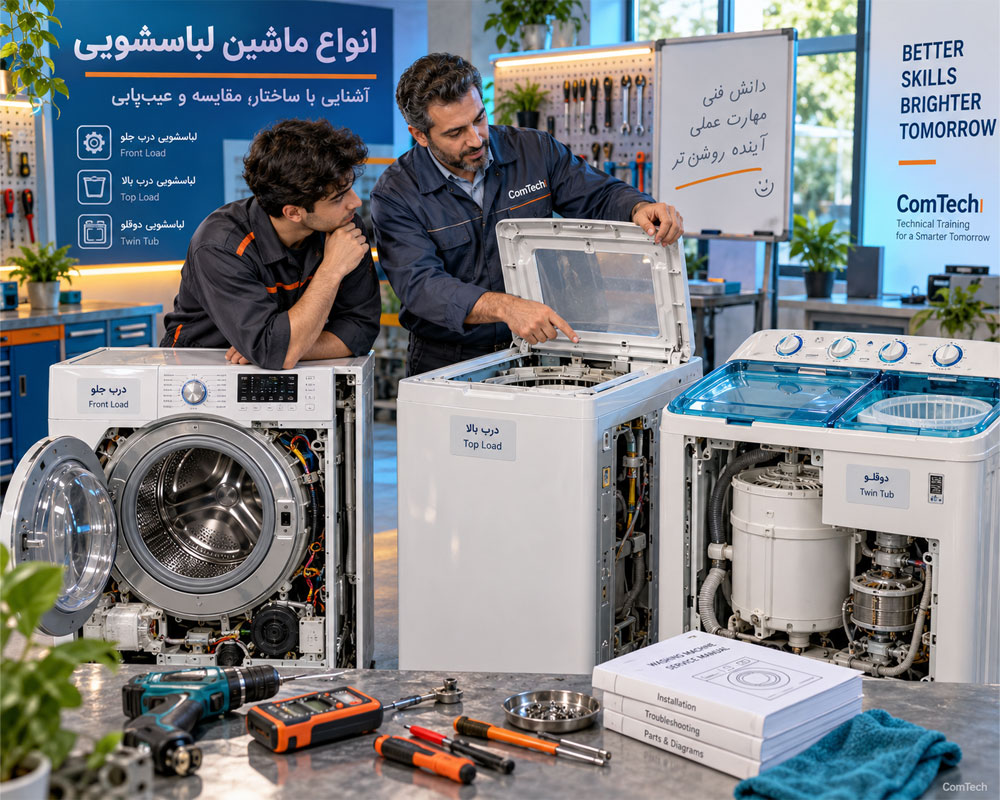

شناخت انواع ماشین لباسشویی و تفاوت مدل‌های قدیمی و جدید
در ابتدای کلاس تفاوت ساختمان لباسشویی اتوماتیک، دوقلو، درب از بالا و درب از جلو بررسی می‌شود. نحوه باز و بسته کردن، دسترسی به پمپ، موتور، المنت، کمک‌ها، دیگ و برد در همه دستگاه‌ها یکسان نیست و تعمیرکار باید قبل از شروع کار، طراحی دستگاه را تشخیص دهد.

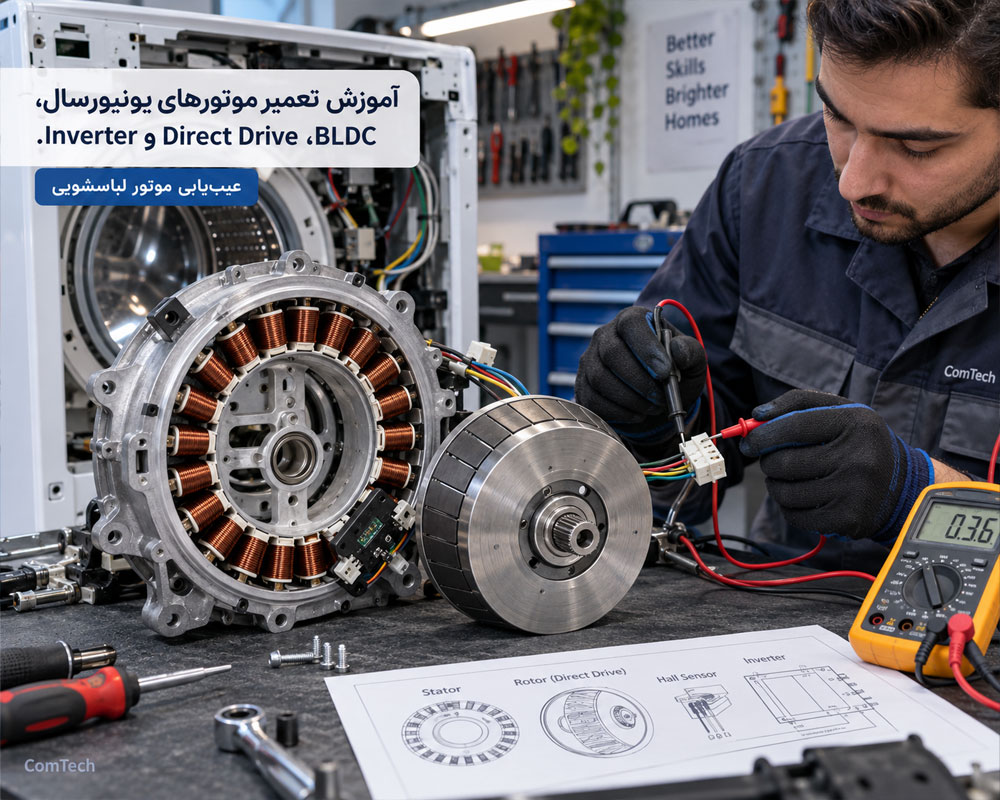

در بسیاری از مدل‌های قدیمی، تایمر الکترومکانیکی و موتور Universal رایج بود؛ اما در نسل‌های جدید استفاده از بردهای دیجیتال، سنسورهای الکترونیکی، موتور BLDC، Direct Drive و سیستم Inverter افزایش پیدا کرده است. همین تغییر باعث شده مهارت در الکترونیک و تحلیل مدار برای تعمیرکار لباسشویی اهمیت بیشتری پیدا کند.
برندهای مهم در آموزش تعمیرات ماشین لباسشویی
- آموزش تعمیر لباسشویی ال جی به‌خصوص مدل‌های Direct Drive
- آموزش تعمیر لباسشویی سامسونگ و سیستم‌های Digital Inverter
- بررسی ساختار لباسشویی بوش و برخی مدل‌های اروپایی
- عیب‌یابی لباسشویی پاکشوما، اسنوا و دوو
- بررسی مدل‌های آبسال، ایندزیت و آریستون
- شناخت تفاوت طراحی آاگ، کنوود و برندهای دیگر بازار

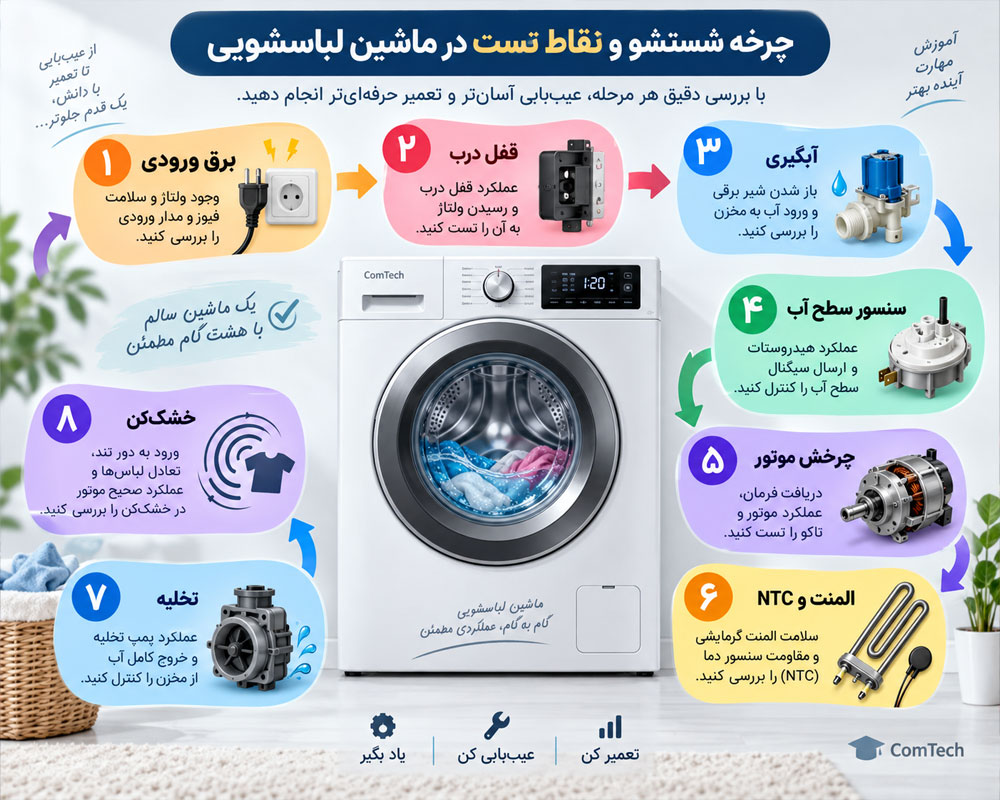

چرخه شستشو و ترتیب فرمان قطعات ماشین لباسشویی
دنبال کردن چرخه عملکرد یکی از سریع‌ترین روش‌های پیدا کردن خرابی است. تعمیرکار ابتدا مشخص می‌کند دستگاه تا کدام مرحله به‌درستی کار کرده و سپس ورودی‌ها و خروجی‌های مرحله بعد را بررسی می‌کند.
- ورود برق و راه‌اندازی برد اصلی
- دریافت فرمان Start و بررسی شرایط اولیه
- فعال شدن قفل درب و دریافت Feedback
- فرمان آبگیری به شیر برقی
- تشخیص سطح آب توسط هیدروستات یا Pressure Sensor
- شروع چرخش موتور در دور شستشو
- فعال شدن المنت در برنامه‌های نیازمند گرمایش
- کنترل دمای آب توسط سنسور NTC
- تخلیه آب توسط پمپ
- کنترل سطح باقی‌مانده آب و شرایط بالانس
- افزایش تدریجی دور موتور برای Spin
- پایان برنامه و آزاد شدن قفل درب

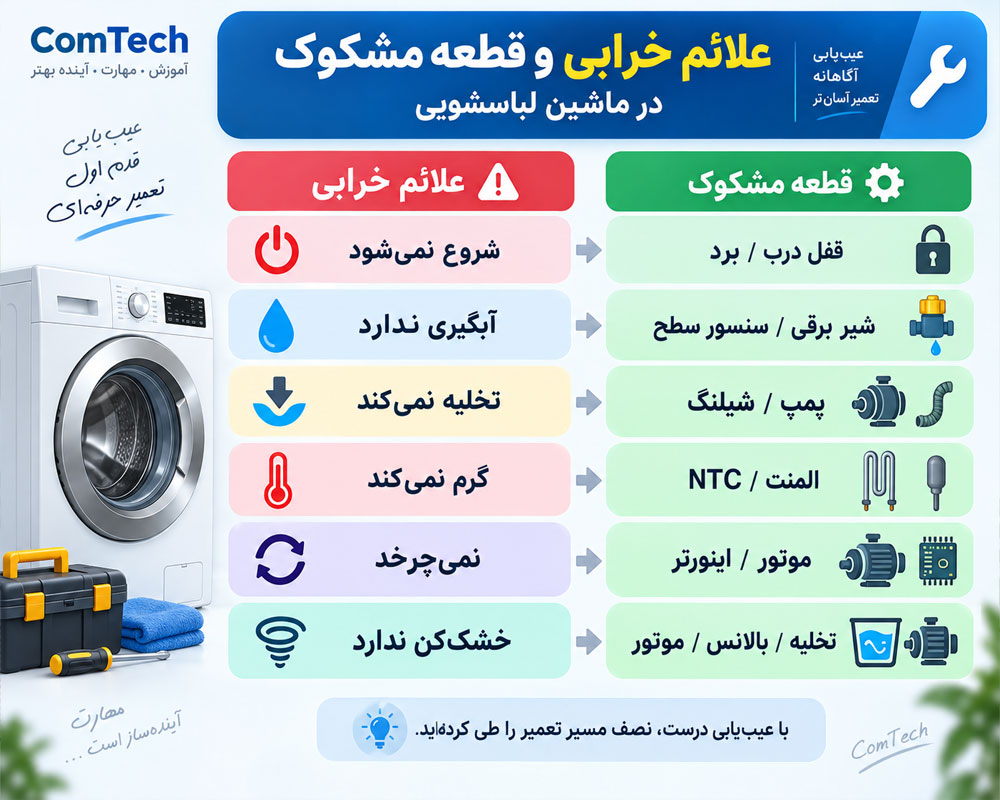

تحلیل توقف لباسشویی در مراحل مختلف برنامه
اگر دستگاه پس از آبگیری وارد مرحله چرخش نمی‌شود، باید قفل درب، سطح آب، موتور، سنسور دور، سیم‌کشی و خروجی برد بررسی شوند. اگر دستگاه درست قبل از دور خشک‌کن متوقف می‌شود، علاوه بر موتور باید تخلیه کامل آب، وضعیت هیدروستات، بالانس دیگ و Feedback دور موتور نیز کنترل شود.
آموزش تست قطعات مکانیکی و الکتریکی ماشین لباسشویی
در این بخش هر قطعه از سه جنبه بررسی می‌شود: وظیفه قطعه، روش تست و علائم خرابی. این روش کمک می‌کند کارآموز ارتباط میان بخش مکانیکی دستگاه و برد الکترونیکی را بهتر درک کند و از تعویض غیرضروری قطعات جلوگیری شود.

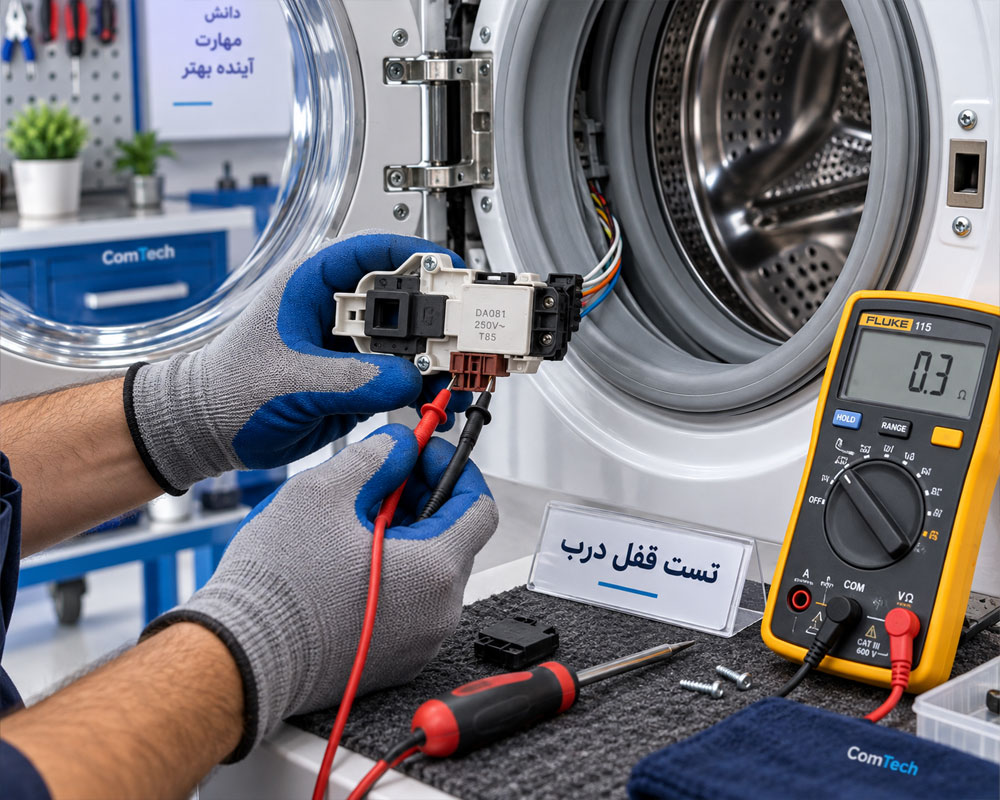

آموزش تست قفل درب و میکروسوئیچ لباسشویی
قفل درب یکی از نخستین مدارهایی است که برد پیش از شروع شستشو بررسی می‌کند. در بسیاری از مدل‌ها تا زمانی که سیگنال بسته شدن صحیح درب دریافت نشود، برد اجازه آبگیری یا چرخش موتور را صادر نمی‌کند.
علائم خرابی قفل درب لباسشویی
- دستگاه روشن می‌شود اما برنامه شروع نمی‌شود.
- علامت Lock یا Door فعال نمی‌شود.
- قفل چند مرتبه پشت سر هم قطع و وصل می‌شود.
- درب پس از پایان برنامه باز نمی‌شود.
- خطای مرتبط با Door Lock نمایش داده می‌شود.
- سوکت یا ترمینال قفل درب تغییر رنگ داده یا سوخته است.
بسته به طراحی دستگاه ممکن است از قفل حرارتی PTC، میکروسوئیچ، Solenoid Lock یا سیستم‌های ترکیبی استفاده شود. بنابراین نمی‌توان یک روش تست ثابت را برای همه لباسشویی‌ها به کار برد.
بررسی زبانه، دستگیره، لولا و لاستیک دور درب
همیشه خرابی الکتریکی عامل مشکل نیست. شکستگی دستگیره یا زبانه، افتادگی لولا، مونتاژ نادرست درب یا تغییر شکل لاستیک دور درب می‌تواند مانع قرار گرفتن صحیح زبانه داخل قفل شود و همان علائم خرابی میکروسوئیچ را ایجاد کند.

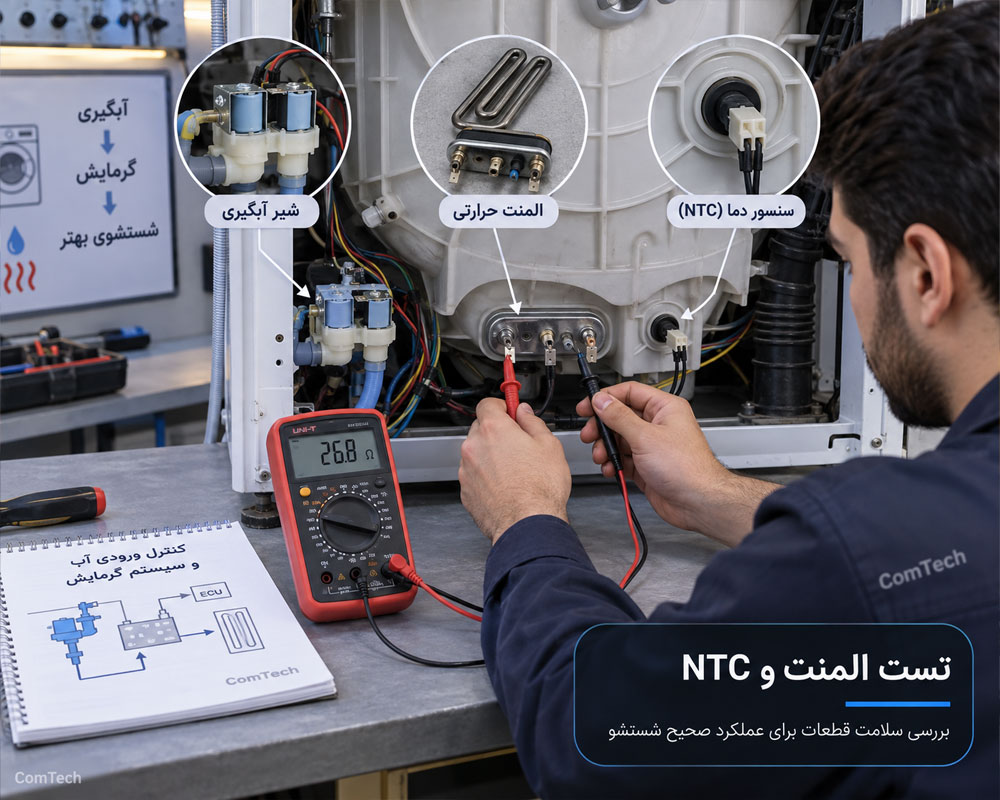

آموزش تست المنت، NTC و مدار گرم‌کن لباسشویی
المنت وظیفه گرم کردن آب را بر عهده دارد و برد اصلی در زمان مناسب از طریق رله یا مدار قدرت مربوط، آن را فعال می‌کند. در کنار المنت، سنسور NTC دمای آب را به‌صورت غیرمستقیم به برد اعلام می‌کند.
روش اصولی عیب‌یابی المنت ماشین لباسشویی
- اندازه‌گیری مقاومت المنت
- بررسی اتصال یا نشتی الکتریکی نسبت به بدنه
- کنترل سوکت و سیم‌های المنت
- تست سنسور NTC و تغییر مقاومت آن با دما
- بررسی رسیدن ولتاژ فرمان در زمان صحیح برنامه
- تست رله، مسیر چاپی و مدار فرمان المنت روی برد
آموزش تعمیر شیر برقی و سیستم آبگیری لباسشویی
شیر برقی با فرمان برد مسیر ورود آب را باز می‌کند. در مدل‌هایی که آب به چند بخش جاپودری هدایت می‌شود، شیر ممکن است دارای دو یا چند بوبین مستقل باشد.
- بررسی باز بودن شیر آب و فشار مناسب ورودی
- کنترل فیلتر ورودی شیر برقی
- اندازه‌گیری مقاومت بوبین شیر
- بررسی سوکت و دسته‌سیم
- بررسی وجود ولتاژ فرمان هنگام مرحله آبگیری
- کنترل قطعه قدرت و Driver مربوط به شیر روی برد
اگر شیر برقی سالم است اما ولتاژ لازم به آن نمی‌رسد، خرابی می‌تواند مربوط به سیم‌کشی، اتصالات، المان قدرت یا مدار فرمان برد باشد.
آموزش هیدروستات و سنسور سطح آب لباسشویی
هیدروستات یا Pressure Sensor وضعیت سطح آب داخل مجموعه دیگ را تشخیص می‌دهد. در دستگاه‌های قدیمی نمونه‌های مکانیکی و کنتاکتی بیشتر دیده می‌شوند و در بسیاری از مدل‌های جدید از سنسورهای فشار الکترونیکی استفاده شده است.
خرابی این بخش می‌تواند با علائم زیر همراه باشد:
- آبگیری بیش از حد
- آبگیری کمتر از مقدار موردنیاز
- توقف دستگاه قبل از شستشو
- فعال نشدن المنت
- تخلیه و آبگیری مکرر
- نمایش خطای Water Level یا Pressure

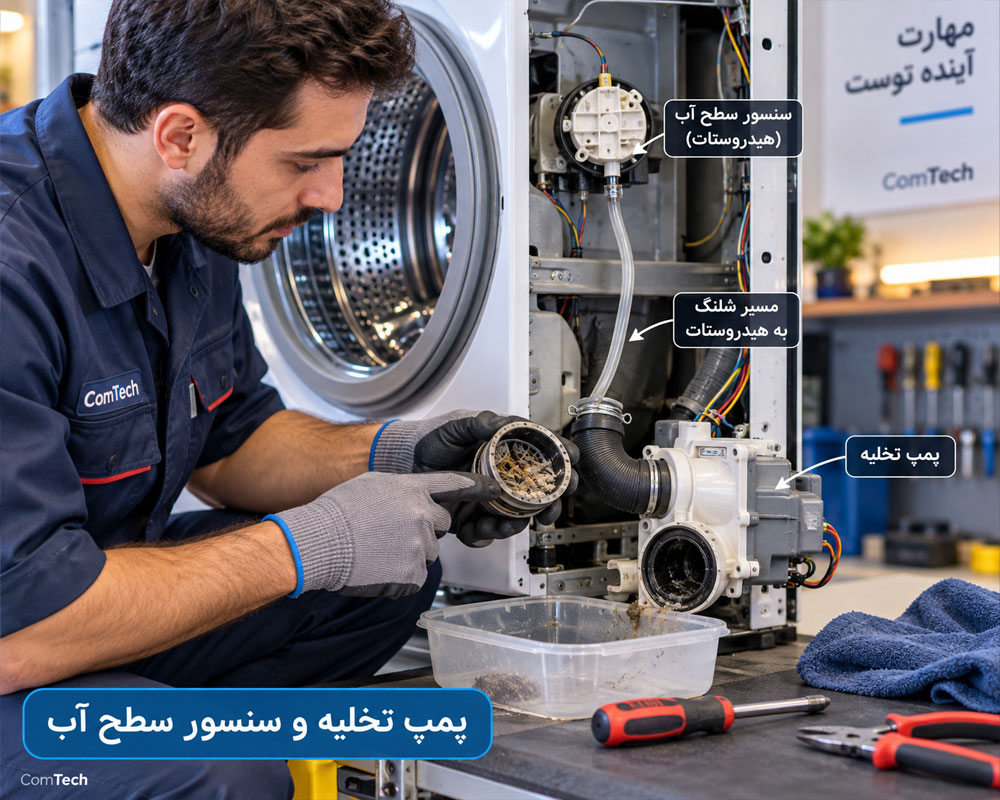

آموزش تعمیر پمپ تخلیه و مسیر خروج آب
تخلیه ناقص آب یکی از خرابی‌هایی است که ممکن است با مشکل موتور اشتباه گرفته شود. بسیاری از لباسشویی‌ها تا زمانی که برد پایین آمدن سطح آب را تشخیص ندهد اجازه اجرای دور خشک‌کن را صادر نمی‌کنند.
- گرفتگی فیلتر تخلیه
- وجود سکه، سنجاق یا جسم خارجی
- گیر کردن پروانه پمپ
- ضعیف شدن پمپ هنگام کار زیر بار
- قطعی سیم‌پیچ موتور پمپ
- گرفتگی یا نصب نادرست شیلنگ تخلیه
- خرابی سوکت یا سیم‌کشی
- خرابی تریاک، رله یا Driver پمپ روی برد

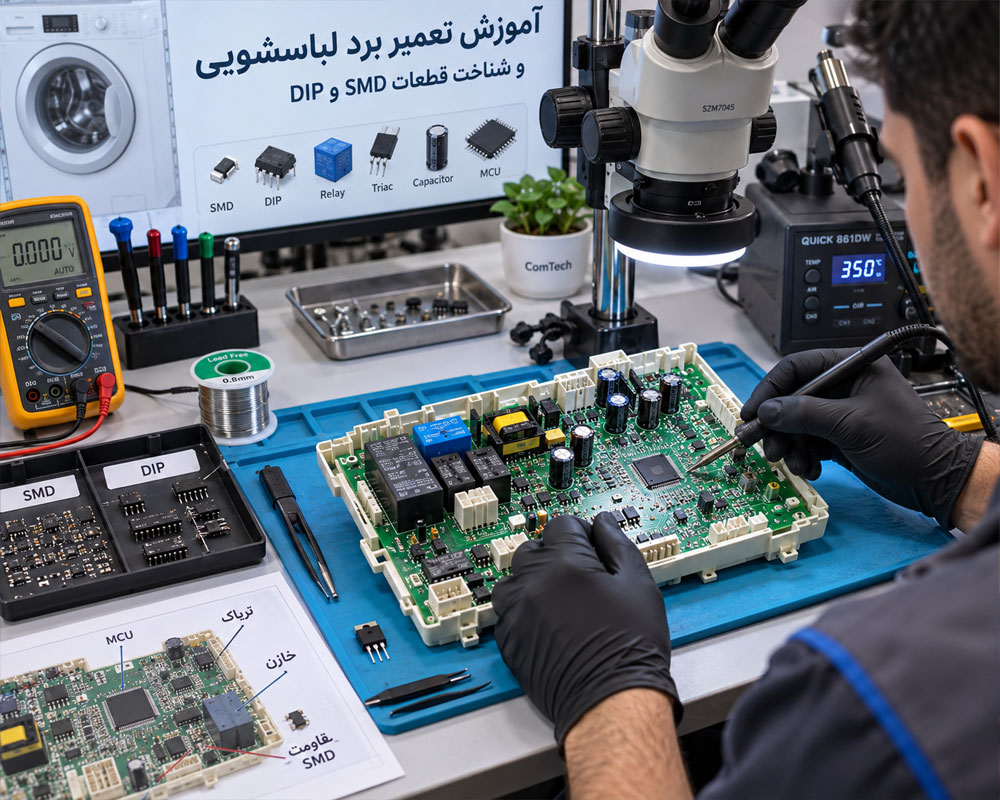

آموزش تعمیر برد ماشین لباسشویی و عیب‌یابی مدارهای الکترونیکی
یکی از بخش‌های مهم کلاس، آموزش تعمیر برد ماشین لباسشویی است. کارآموز یاد می‌گیرد برد را به بلوک‌های عملکردی تقسیم کند و به‌جای تست پراکنده قطعات، از مسیر ورودی برق تا خروجی‌های فرمان پیش برود.

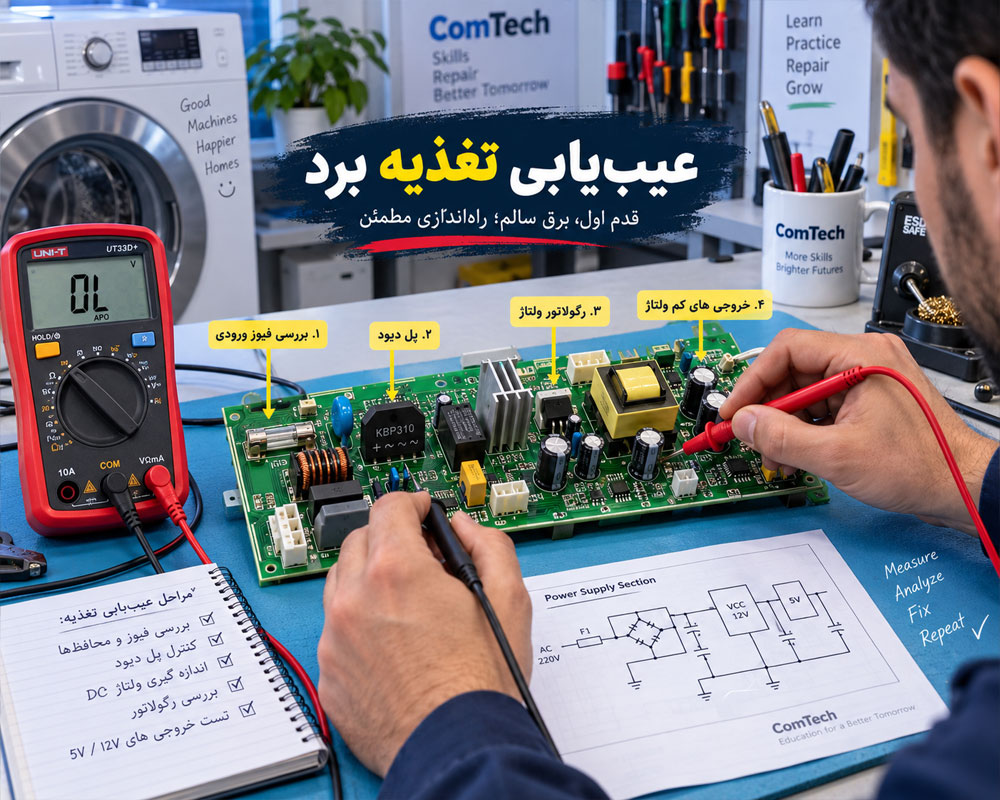

بردهای جدید معمولاً شامل قسمت‌هایی مانند حفاظت ورودی، یکسوسازی، منبع تغذیه سوئیچینگ، رگولاتورها، MCU، EEPROM، مدار Reset و Clock، ورودی سنسورها، رله‌ها، تریاک‌ها و Driverها هستند. برای تمرکز بیشتر بر این حوزه، صفحه آموزش تعمیر برد نیز مطالب مرتبط با الکترونیک و عیب‌یابی برد را پوشش می‌دهد.
شناخت قطعات SMD و DIP روی برد لباسشویی
در این مرحله کارآموز علاوه بر شناسایی ظاهری قطعه، یاد می‌گیرد هر قطعه در کدام بلوک مدار استفاده شده و خرابی آن چه تأثیری روی عملکرد دستگاه دارد.
قطعات مهم روی برد الکترونیکی لباسشویی
- مقاومت معمولی، مقاومت توان و مقاومت فیوزی
- خازن الکترولیتی، سرامیکی و فیلم
- دیود، پل دیود، دیود زنر و دیودهای حفاظتی
- ترانزیستور BJT و MOSFET
- تریاک و قطعات کنترل بار AC
- رله‌های قدرت
- اپتوکوپلر
- رگولاتور
