آموزش تعمیر تردمیل و صندلی ماساژور

آموزش تعمیر تجهیزات ورزشی از پایه تا عیب‌یابی تخصصی و بازار کار

در دوره آموزش تعمیر تجهیزات ورزشی یاد می‌گیرید دستگاه را فقط از روی علامت خرابی قضاوت نکنید و با یک مسیر عیب‌یابی مشخص، ایراد را میان بخش‌های مکانیکی، برق ورودی، موتور، سنسورها، نمایشگر، کنترلر و برد الکترونیکی تفکیک کنید. آموزش از شناخت ساختمان دستگاه و تست‌های پایه شروع می‌شود و تا عیب‌یابی تخصصی برد تجهیزات ورزشی، مدار درایو موتور، MOSFET، رله، سنسور Hall، مدار پاور، BMS و سیستم‌های کنترلی ادامه پیدا می‌کند.

در کلاس، تعمیر دستگاه‌هایی مانند تردمیل خانگی و باشگاهی، دوچرخه ثابت، اسکی فضایی یا الپتیکال، صندلی ماساژور، ماساژور برقی، دوچرخه برقی، اسکوتر برقی، ترازوی دیجیتال، فشارسنج و تجهیزات بدنسازی برقی بررسی می‌شود. هدف این است که هنرجو بتواند به‌جای تعویض آزمایشی قطعات، علت اصلی خرابی را پیدا کند و دستگاه را پس از تعمیر در شرایط واقعی آزمایش کند.

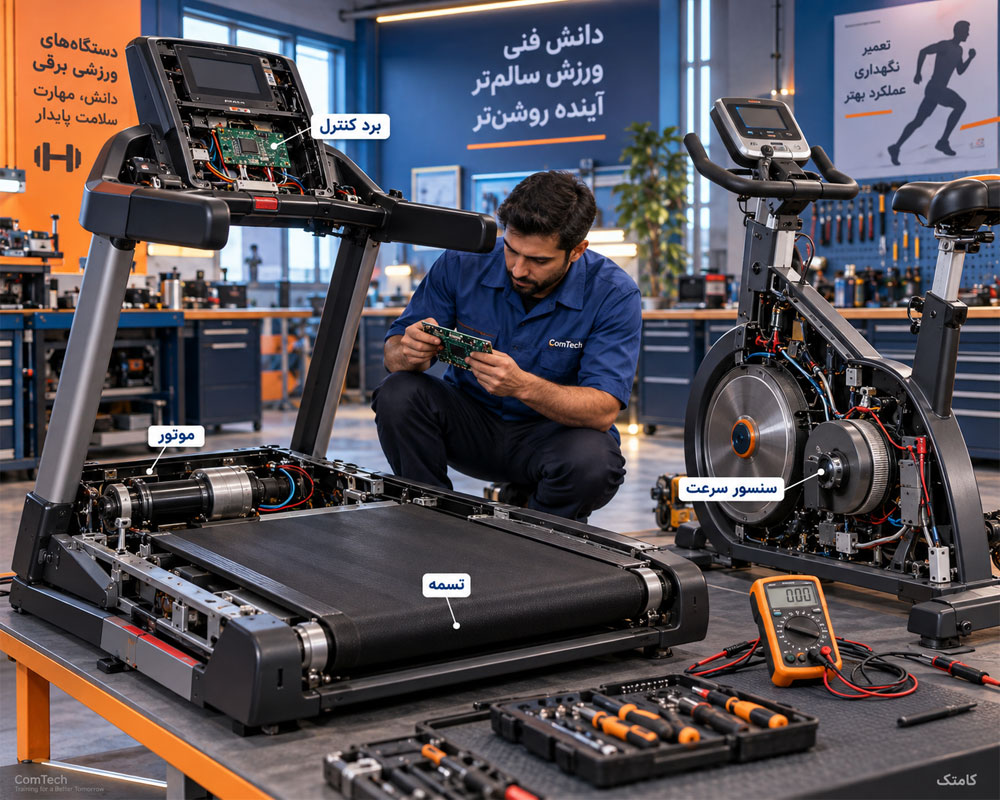

شناخت ساختار مکانیکی و الکترونیکی دستگاه‌های ورزشی برقی

یکی از مهم‌ترین مهارت‌های تعمیرکار تجهیزات ورزشی، درک ارتباط میان قسمت مکانیکی و الکترونیکی دستگاه است. در بسیاری از تعمیرات، علامتی که شبیه خرابی برد دیده می‌شود در واقع می‌تواند نتیجه اصطکاک زیاد، گیرکردن مکانیزم، خرابی بلبرینگ، افزایش جریان موتور، قطعی سیم‌کشی یا خطای سنسور باشد.

برای مثال در تردمیل، برد کنترل بر اساس فرمان پنل، وضعیت سنسور سرعت و شرایط مدار قدرت، موتور را کنترل می‌کند. اگر تسمه حرکت نکند، الزاماً نمی‌توان گفت برد یا موتور سوخته است؛ ابتدا باید مسیر برق، مکانیک، موتور، سنسور و سپس مدار الکترونیکی بررسی شود.

قطعات مکانیکی مهم در تعمیر دستگاه‌های ورزشی

• موتور و مجموعه انتقال نیرو
• تسمه، زنجیر، پولی و چرخ‌دنده
• بلبرینگ، بوش، یاتاقان و محورهای حرکتی
• غلطک جلو و عقب تردمیل
• صفحه Deck و تسمه Running Belt
• موتور یا عملگر تنظیم شیب
• پدال، رکاب و سیستم مقاومت
• شاسی، اتصالات، ضربه‌گیر و مکانیزم‌های حرکتی

قطعات الکترونیکی مهم در تجهیزات ورزشی

• برد کنترل اصلی یا Main Control Board
• برد پاور و مدار تغذیه
• درایو موتور و قطعات قدرت
• MOSFET، IGBT، دیود، پل دیود و رله
• خازن‌های الکترولیتی و مدارهای فیلتر
• پنل کنترل، نمایشگر و صفحه کلید
• سنسور سرعت، موقعیت و Hall Sensor
• کابل‌ها، سوکت‌ها و کانکتورهای ارتباطی
• باتری، شارژر و مدار BMS در تجهیزات شارژی

اگر قصد دارید مباحث پایه برق و تعمیر وسایل دارای موتور، تغذیه و کنترل الکترونیکی را نیز گسترده‌تر دنبال کنید، صفحه آموزش تعمیر لوازم می‌تواند مکمل مناسبی برای شناخت مدارهای قدرت و تجهیزات برقی باشد.

ابزارهای مورد نیاز برای تعمیر تجهیزات ورزشی

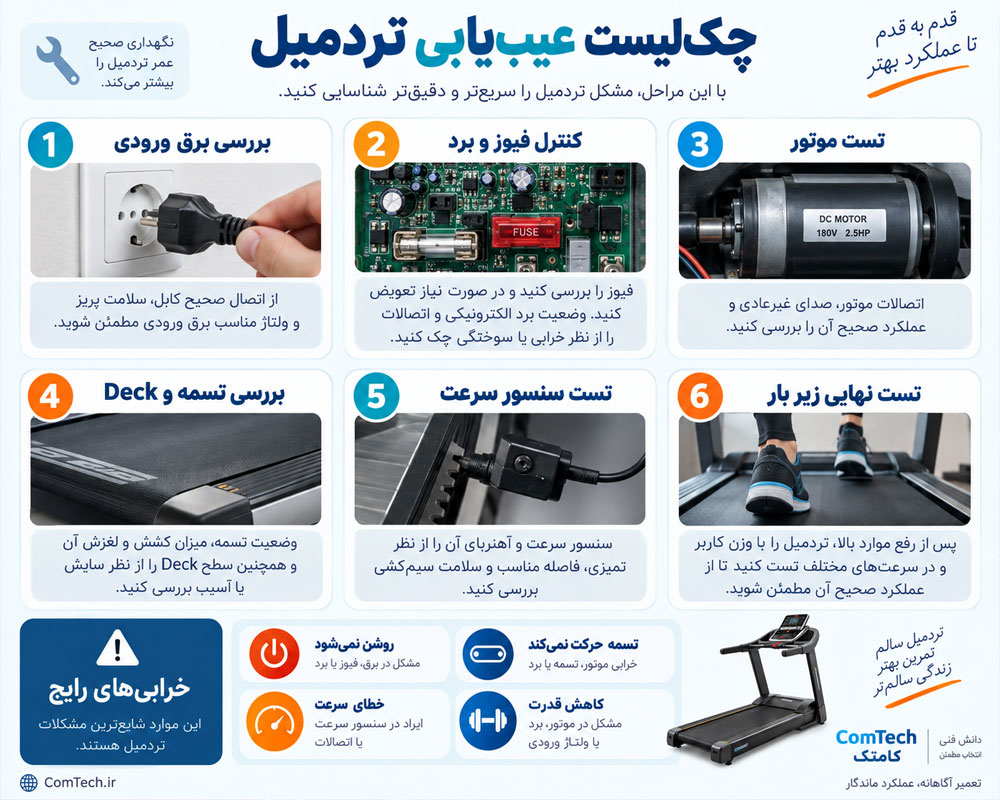

مراحل اصولی عیب‌یابی تجهیزات ورزشی قبل از تعویض قطعه

در آموزش تعمیرات دستگاه‌های ورزشی یک مسیر مشخص برای عیب‌یابی اهمیت زیادی دارد. تعویض مستقیم برد یا موتور بدون بررسی علت خرابی می‌تواند هزینه تعمیر را بالا ببرد و حتی باعث آسیب دوباره قطعه جدید شود.

1. علائم خرابی و شرایطی که ایراد ایجاد می‌شود را ثبت کنید.
2. وضعیت ظاهری دستگاه، سیم‌ها، سوکت‌ها و آثار سوختگی را بررسی کنید.
3. بخش مکانیکی را از نظر گیرکردن، اصطکاک و لقی کنترل کنید.
4. برق ورودی، کلید، فیوز و مدار حفاظت را آزمایش کنید.
5. ولتاژهای تغذیه برد و پنل را اندازه‌گیری کنید.
6. موتور را از نظر سلامت مکانیکی و الکتریکی بررسی کنید.
7. سنسورها و مسیر ارتباط میان برد و پنل را تست کنید.
8. مدار درایو و قطعات قدرت را بررسی کنید.
9. پس از تعمیر، دستگاه را ابتدا بدون بار و سپس در شرایط واقعی آزمایش کنید.

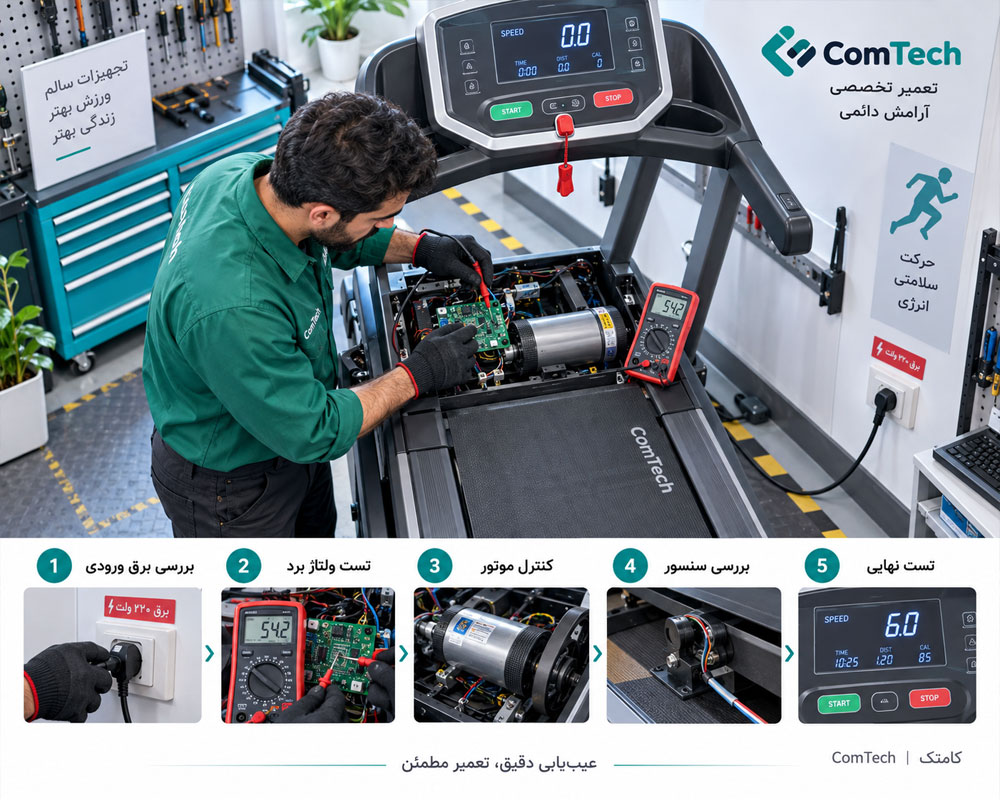

آموزش تعمیر تردمیل خانگی و باشگاهی به‌صورت عملی

آموزش تعمیر تردمیل یکی از اصلی‌ترین بخش‌های این دوره است. هنرجو ساختار برق، موتور، برد قدرت، برد پنل، سنسور سرعت، موتور شیب، تسمه و مجموعه غلطک‌ها را بررسی می‌کند و یاد می‌گیرد خرابی‌های رایج را مرحله‌به‌مرحله تفکیک کند.

مواردی مانند روشن نشدن تردمیل، حرکت نکردن تسمه، توقف زیر وزن کاربر، کم شدن قدرت موتور، خطای سرعت، کار نکردن شیب، سوختن فیوز، صدای غیرعادی و خرابی برد تردمیل در این بخش بررسی می‌شوند.

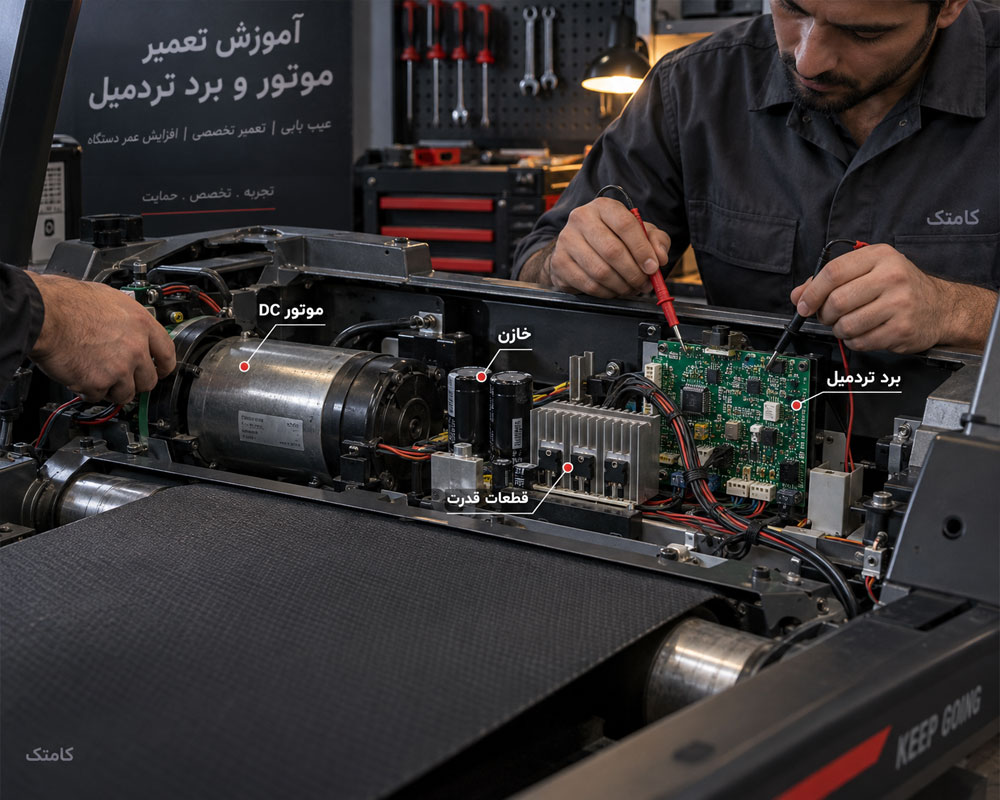

آموزش تعمیر موتور و برد تردمیل

تست موتور اصلی تردمیل و تشخیص افت قدرت

در بسیاری از تردمیل‌های خانگی از موتور DC زغالی استفاده می‌شود، اما در دستگاه‌های مختلف نوع موتور و سیستم کنترل می‌تواند متفاوت باشد. اولین مرحله، شناسایی صحیح نوع موتور و مدار درایو آن است.

در موتورهای زغالی، مواردی مانند زغال، کلکتور، سیم‌پیچ، بلبرینگ، کانکتورها، جرقه، صدای موتور، دمای کاری و جریان مصرفی بررسی می‌شوند. جرقه شدید، بوی سوختگی، افت گشتاور و افزایش دما می‌تواند نشان‌دهنده ایراد موتور یا اضافه‌بار مکانیکی باشد.

آموزش تعمیر برد تردمیل و مدار درایو موتور

در تعمیر برد تردمیل ابتدا ورودی برق، فیوز، مدار EMI، یکسوساز، خازن باس DC و قسمت تغذیه بررسی می‌شوند. سپس قطعات قدرت و مدار فرمان موتور مورد آزمایش قرار می‌گیرند.

MOSFET یا IGBT معیوب نباید بدون بررسی علت اصلی خرابی تعویض شود. ایراد موتور، افزایش اصطکاک تسمه، خرابی مدار Gate Drive، اتصال کوتاه در خروجی یا ضعف قطعات تغذیه می‌تواند دوباره باعث آسیب قسمت قدرت شود.

تعمیر موتور شیب و سیستم Incline تردمیل

اگر شیب تردمیل تغییر نکند یا در یک جهت متوقف شود، بخش‌هایی مانند موتور شیب، لیمیت یا فیدبک موقعیت، رله‌ها، سیم‌کشی، کانکتورها و مدار فرمان بررسی می‌شوند.

قبل از اعلام خرابی برد باید اطمینان پیدا کرد که مکانیزم شیب گیر نکرده و موتور تحت بار غیرعادی قرار ندارد.

تنظیم تسمه تردمیل و رفع توقف زیر وزن کاربر

کشش نامناسب Running Belt یکی از دلایل مهم افزایش جریان موتور است. تسمه بیش‌ازحد سفت می‌تواند اصطکاک را بالا ببرد و به موتور و برد فشار وارد کند. شل بودن بیش‌ازحد نیز باعث لغزش تسمه هنگام راه رفتن یا دویدن می‌شود.

در سرویس تردمیل، وضعیت Deck، تسمه، غلطک‌ها، بلبرینگ، تسمه موتور، روان‌کاری و تراز بودن مجموعه بررسی می‌شود.

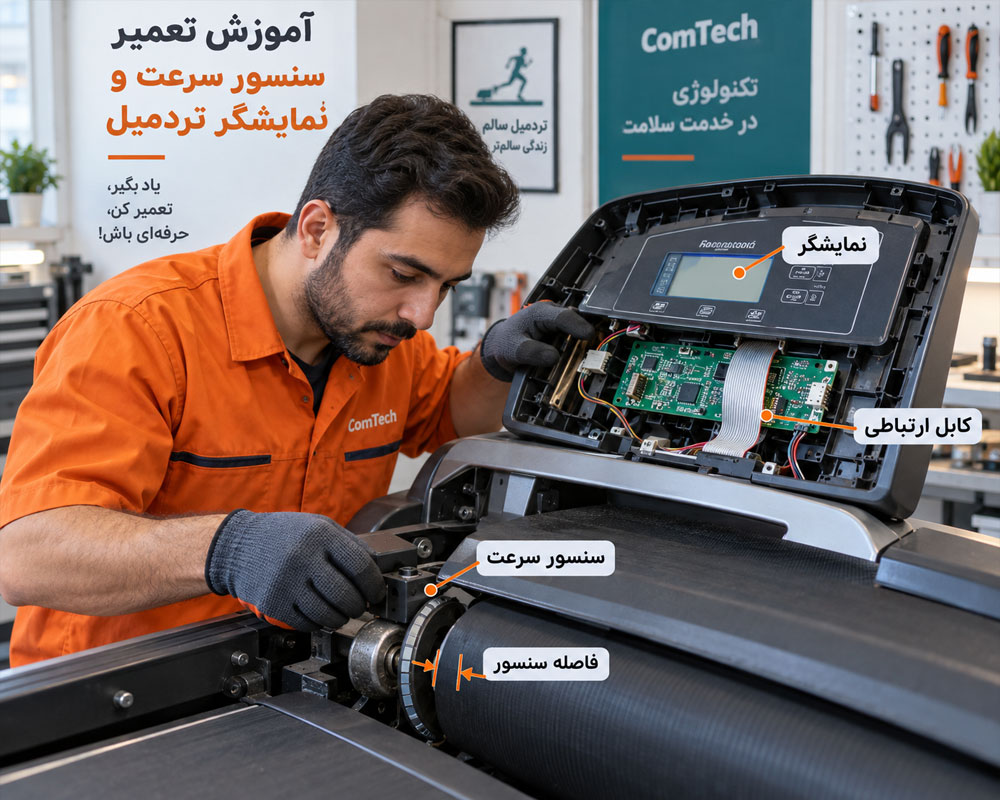

آموزش تعمیر سنسور سرعت و نمایشگر تردمیل

در مواردی که سرعت اشتباه نمایش داده می‌شود، دستگاه چند ثانیه پس از استارت متوقف می‌شود یا برد وجود حرکت را تشخیص نمی‌دهد، سنسور سرعت، فاصله سنسور، آهنربا یا Encoder، کابل و مدار دریافت سیگنال بررسی می‌شوند.

در پنل نیز خرابی کلیدها، کابل ارتباطی، مدار تغذیه یا برد نمایشگر می‌تواند باعث روشن نشدن صفحه یا اجرا نشدن فرمان‌های کاربر شود.

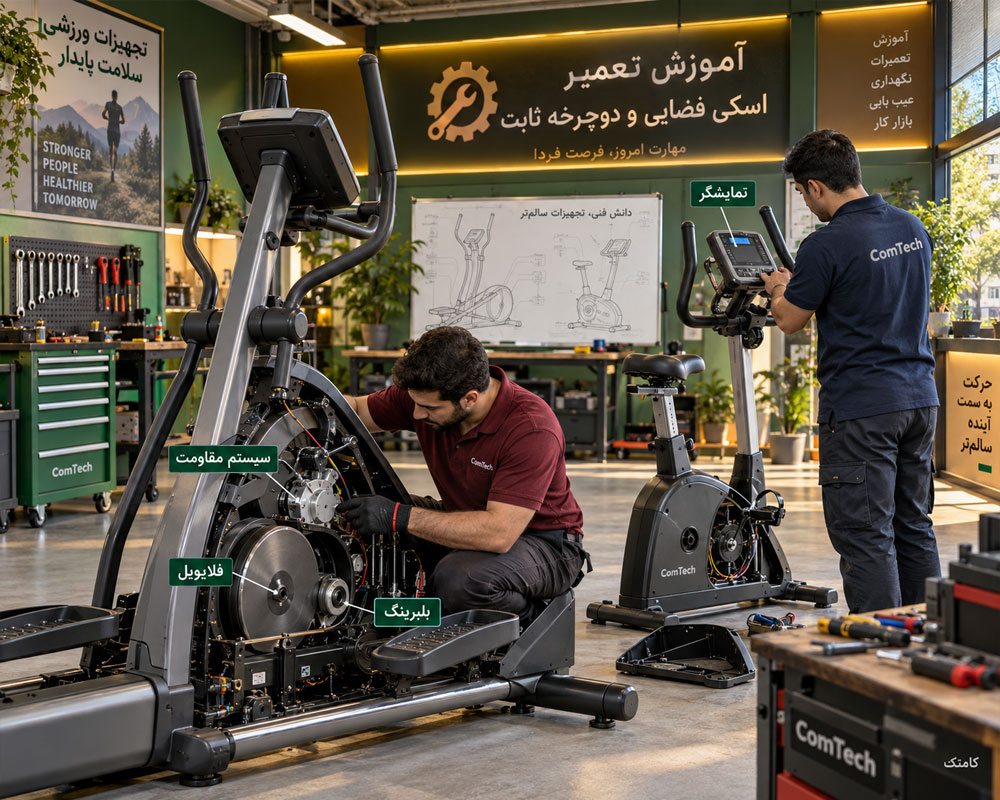

آموزش تعمیر اسکی فضایی یا الپتیکال

تعمیر اسکی فضایی شامل بررسی قسمت مکانیکی، بلبرینگ‌ها، محور، تسمه، پدال‌ها، سیستم مقاومت، سنسور حرکت، نمایشگر و برد کنترل است.

تعمیر سیستم مقاومت الپتیکال

سیستم مقاومت در مدل‌های مختلف می‌تواند مکانیکی، مغناطیسی یا الکترومغناطیسی باشد. اگر درجه سختی تمرین تغییر نکند، مکانیزم مقاومت، موتور تنظیم، کابل، آهنرباها و مدار فرمان باید به‌ترتیب بررسی شوند.

تعمیر نمایشگر و سنسور اسکی فضایی

روشن نشدن نمایشگر، ثبت نشدن سرعت یا مسافت و خطای سنسور می‌تواند به باتری، آداپتور، سنسور حرکت، سیم‌کشی، پنل یا برد اصلی مربوط باشد.

آموزش تعمیر دوچرخه ثابت Upright، Recumbent و Spin

در بخش آموزش تعمیر دوچرخه ثابت ساختار مدل‌های ایستاده، نشسته و Spin بررسی می‌شود. محور، پدال، تسمه، بلبرینگ، فلایویل و سیستم مقاومت از اجزای مهم مکانیکی هستند.

در مدل‌های دیجیتال، سنسور سرعت، نمایشگر، سیستم مقاومت الکترونیکی و برد کنترل نیز مورد عیب‌یابی قرار می‌گیرند.

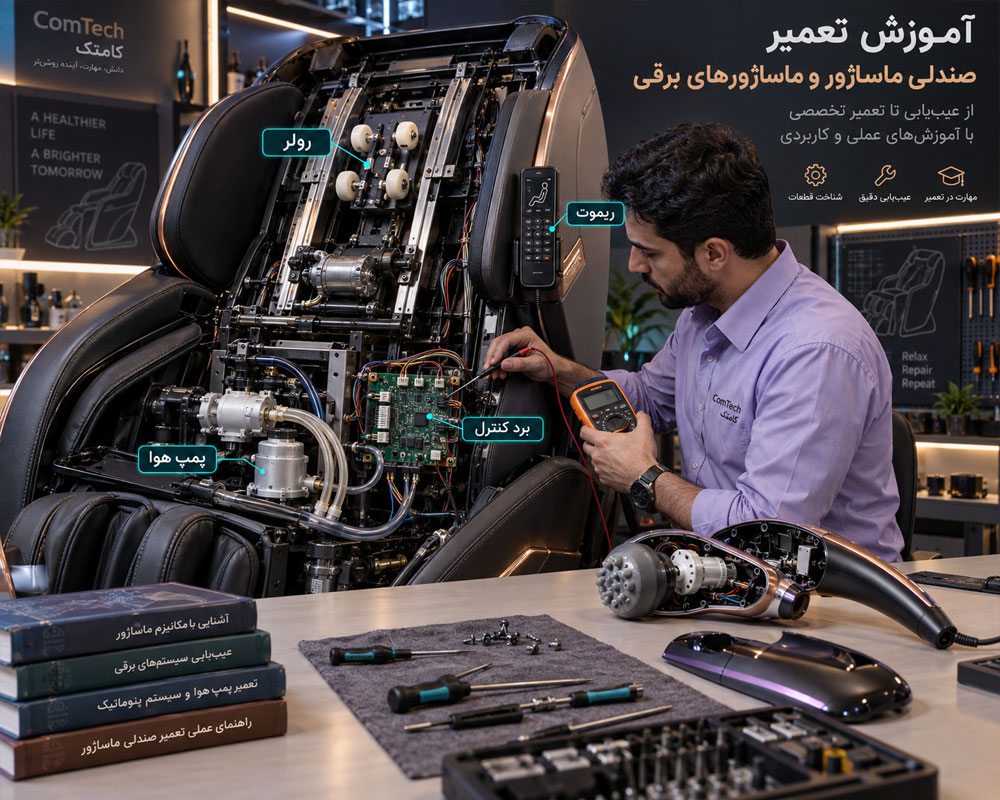

آموزش تعمیر صندلی ماساژور و ماساژورهای برقی

آموزش تعمیر صندلی ماساژور از بخش‌های تخصصی کلاس است، زیرا این دستگاه‌ها معمولاً از چند موتور، گیربکس، رولر، ریل، پمپ هوا، شیر برقی، Air Bag، سنسور، برد کنترل و ریموت استفاده می‌کنند.

هنرجو یاد می‌گیرد قبل از ورود به بخش الکترونیک، مکانیزم حرکتی را کنترل کند و مشخص کند ایراد از موتور، سیستم انتقال نیرو، سنسور، برد یا فرمان کاربر است.

عیب‌یابی صندلی ماساژور از مکانیک تا برد اصلی

تعمیر موتور و مکانیزم رولر ماساژور

در صورت حرکت نکردن رولر، گیرکردن مسیر یا شنیده شدن صدای غیرعادی، ابتدا ریل، تسمه، چرخ‌دنده، گیربکس، موتور و قطعات انتقال حرکت بررسی می‌شوند.

گیرکردن مکانیزم می‌تواند باعث افزایش جریان موتور و آسیب دیدن مدار Driver شود؛ بنابراین آزاد بودن بخش مکانیکی قبل از تست نهایی اهمیت زیادی دارد.

تعمیر جک و سیستم Zero Gravity صندلی ماساژور

در مدل‌های مجهز به تنظیم زاویه، عملگرهای الکتریکی برای حرکت پشتی یا زیرپایی استفاده می‌شوند. اگر حرکت انجام نشود، موتور، سنسور موقعیت، Limit، سیم‌کشی و مدار فرمان بررسی می‌شوند.

تعمیر پمپ هوا و کیسه‌های ماساژ

در سیستم Air Massage، پمپ هوا، شیرها، شلنگ‌ها و کیسه‌های هوا اهمیت دارند. کاهش فشار یا پر نشدن Air Bag می‌تواند ناشی از نشتی شلنگ، ضعف پمپ، خرابی شیر یا پارگی کیسه باشد.

آموزش تعمیر برد صندلی ماساژور

برد اصلی فرمان موتور، پمپ، شیر، گرم‌کن و سنسورها را مدیریت می‌کند. در این بخش مدار پاور، رله، MOSFET، کانکتورها، تغذیه‌های داخلی و مسیرهای خروجی بررسی می‌شوند.

تعمیر ریموت و پنل کنترل ماساژور

اگر دستگاه روشن است اما به فرمان‌ها پاسخ نمی‌دهد، ریموت، کلیدها، کابل، سوکت، تغذیه پنل و ارتباط پنل با Main Board بررسی می‌شوند.

آموزش تعمیر ماساژور گردن، پا، بدن و مدل‌های شارژی

ماساژورهای برقی در مدل‌های دستی، گردن، پا، بدن و ویبره تولید می‌شوند و ممکن است از موتور ویبره، موتور گیربکس‌دار، المنت گرم‌کن، باتری و برد کنترل استفاده کنند.

تست موتور و مکانیزم ماساژور

کاهش قدرت، ایجاد صدای زیاد، گیرکردن قسمت متحرک و روشن نشدن موتور از ایرادهای رایج هستند. در این مرحله سلامت موتور و آزاد بودن مکانیزم بررسی می‌شود.

تعمیر برد الکترونیکی و مدار شارژ ماساژور

در بخش الکترونیک، آداپتور، ورودی تغذیه، کلیدها، قطعات قدرت و مسیر موتور بررسی می‌شوند. در مدل‌های شارژی، باتری و مدار شارژ نیز باید تست شوند.

تعمیر سیستم گرمایش ماساژور

در مدل‌های دارای گرم‌کن، المنت، سنسور دما، فیوز حرارتی و مدار کنترل بررسی می‌شوند. فعال نبودن گرم‌کن همیشه به معنی خرابی المنت نیست و ابتدا باید ولتاژ و فرمان مدار بررسی شود.

آموزش تعمیر دوچرخه برقی، اسکوتر و سیستم‌های BLDC

بخش مهم دیگری از کلاس به تجهیزاتی اختصاص دارد که از باتری لیتیومی، موتور BLDC، کنترلر، سنسور Hall، گاز، نمایشگر و BMS استفاده می‌کنند.

برای آشنایی با دوره‌های دیگر تعمیرات الکترونیکی و مسیرهای آموزشی مرتبط می‌توانید بخش آموزش‌های تخصصی تعمیرات را نیز مشاهده کنید.

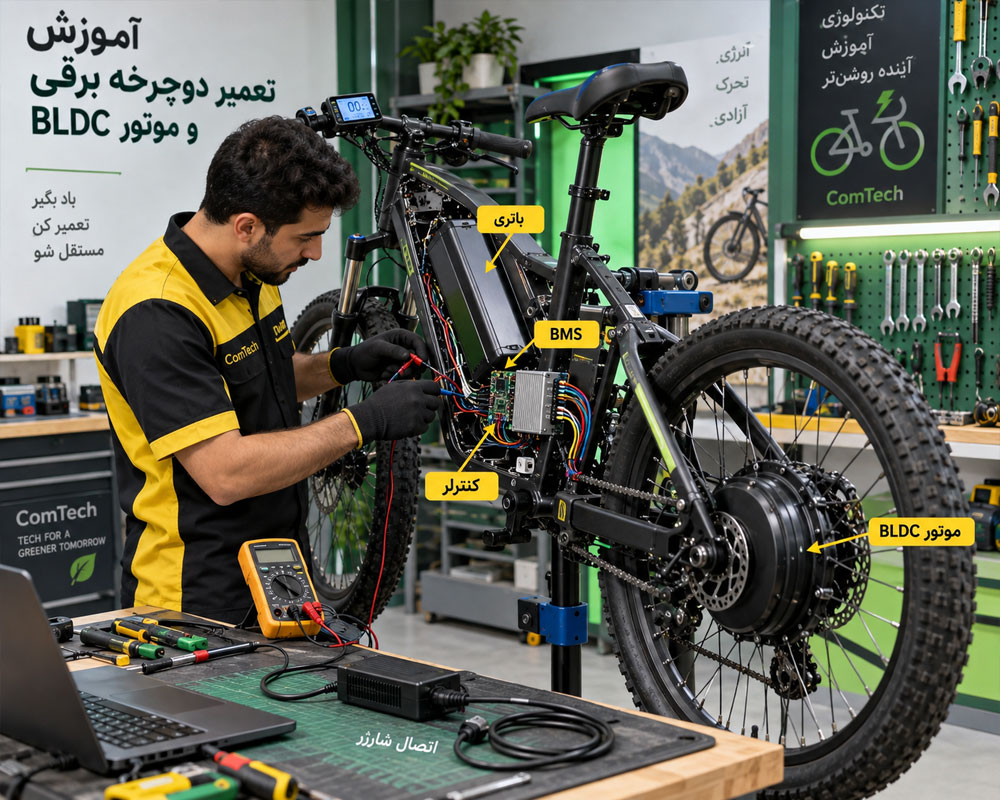

آموزش تعمیر دوچرخه برقی و موتور BLDC

در بسیاری از دوچرخه‌های برقی از Hub Motor یا Mid Drive استفاده می‌شود. موتور BLDC مانند موتور DC زغالی فاقد زغال و کلکتور است و برای کنترل آن، کنترلر باید فازهای موتور را به‌صورت صحیح سوئیچ کند.

تست موتور دوچرخه برقی

در عیب‌یابی موتور، سیم‌های فاز، سیم‌پیچ، اتصالات و در مدل‌های مجهز، سنسورهای Hall بررسی می‌شوند. لرزش موتور، حرکت ضربه‌ای، کاهش گشتاور یا حرکت نکردن می‌تواند ناشی از موتور، Hall Sensor، کنترلر یا سیم‌کشی باشد.

آموزش تعمیر کنترلر دوچرخه برقی

کنترلر ورودی‌های باتری، گاز، ترمز، PAS و سنسورها را دریافت کرده و توان موتور را مدیریت می‌کند. در تعمیر کنترلر، MOSFETهای قدرت، ورودی باتری، تغذیه Logic، مسیر Gate، کانکتورها و خروجی فازها بررسی می‌شوند.

تست باتری و BMS دوچرخه برقی

باتری فقط با اندازه‌گیری ولتاژ بدون بار ارزیابی نمی‌شود. افت ولتاژ زیر بار، قطع خروجی در زمان شتاب‌گیری یا کاهش برد حرکتی می‌تواند به سلول‌ها، BMS، اتصالات یا افزایش مصرف موتور مربوط باشد.

آموزش تعمیر اسکوتر برقی و کنترلر موتور

در آموزش تعمیر اسکوتر برقی باتری، BMS، شارژر، کنترلر، موتور، نمایشگر، گاز، ترمز و کابل‌های ارتباطی بررسی می‌شوند.

عیب‌یابی اسکوتر برقی که روشن نمی‌شود

برای دستگاهی که هیچ واکنشی ندارد، ابتدا شارژر، ولتاژ باتری، خروجی BMS، فیوز، کانکتورها و ورودی کنترلر بررسی می‌شوند. پس از تأیید مسیر تغذیه، پنل و مدارهای کنترلی تست می‌شوند.

عیب‌یابی لرزش و حرکت نکردن موتور اسکوتر

حرکت ضربه‌ای یا لرزش موتور می‌تواند به قطع یکی از فازها، خرابی Hall Sensor، ایراد کنترلر یا کانکتور مربوط باشد. آزاد بودن چرخ و گیر نکردن ترمز نیز باید کنترل شود.

تعمیر ترمز و سنسورهای ایمنی اسکوتر

برخی مدل‌ها در کنار ترمز مکانیکی از ترمز الکترونیکی استفاده می‌کنند. فعال ماندن کلید ترمز یا خرابی سنسور می‌تواند باعث شود کنترلر اجازه حرکت به موتور ندهد.

آموزش تعمیر ترازو، فشارسنج و تجهیزات دیجیتال ورزشی

در تجهیزات اندازه‌گیری، فقط روشن شدن دستگاه کافی نیست. پس از تعمیر باید صحت عملکرد و در صورت لزوم کالیبراسیون نیز بررسی شود.

بخشی از مفاهیم تعمیر تجهیزات اندازه‌گیری و بردهای حساس با حوزه تجهیزات پزشکی مشترک است. برای مشاهده دوره مرتبط می‌توانید صفحه آموزش تجهیزات پزشکی را نیز ببینید.

آموزش تعمیر ترازوی دیجیتال و Load Cell

در ترازوی دیجیتال، Load Cell، پل اندازه‌گیری، مدار تقویت سیگنال، ADC، پردازنده، تغذیه و نمایشگر از قسمت‌های اصلی هستند.

نمایش وزن اشتباه، تغییر عدد بدون وجود وزن، صفر نشدن دستگاه یا ثابت ماندن نمایشگر می‌تواند ناشی از سنسور، اتصالات، تغذیه یا مدار اندازه‌گیری باشد.

آموزش کالیبراسیون ترازوی دیجیتال بعد از تعمیر

پس از تعمیر مدار اندازه‌گیری، دستگاه باید با روش تعریف‌شده برای همان مدل و مرجع وزنی مناسب بررسی شود. کالیبراسیون با تعمیر برد متفاوت است و نمی‌توان صرفاً با روشن شدن دستگاه، عملکرد صحیح آن را تأیید کرد.

آموزش تعمیر فشارسنج دیجیتال

در فشارسنج دیجیتال، کاف، شلنگ، پمپ هوا، شیر تخلیه، سنسور فشار، برد اصلی و نمایشگر بررسی می‌شوند.

نشتی هوا، ضعف پمپ، خرابی شیر یا اشکال در سنسور می‌تواند باعث خطای اندازه‌گیری شود. پس از تعمیر نیز صحت عملکرد دستگاه باید با روش مناسب کنترل شود.

آموزش تعمیر دستگاه‌های بدنسازی حرفه‌ای دارای برد و نمایشگر

برخی تجهیزات باشگاهی دارای موتور، مقاومت الکترونیکی، نمایشگر، سنسور و برد کنترل هستند. روش صحیح عیب‌یابی این دستگاه‌ها از قسمت مکانیکی شروع شده و سپس به برق و مدارهای کنترلی می‌رسد.

شناخت معماری دستگاه‌های برندهایی مانند Life Fitness، Technogym و Horizon Fitness می‌تواند به درک بهتر سیستم‌های باشگاهی کمک کند، اما تعمیر هر مدل باید براساس ساختار واقعی همان دستگاه انجام شود.

مهارت‌هایی که در دوره تعمیر تجهیزات ورزشی تمرین می‌کنید

• ✅ شناخت قطعات مکانیکی و الکترونیکی تجهیزات ورزشی
• ✅ آموزش تست موتور DC و تشخیص خرابی زغال و کلکتور
• ✅ شناخت موتور BLDC و روش تست سیم‌های فاز و Hall Sensor
• ✅ کار عملی با مولتی‌متر، منبع تغذیه و ابزارهای تعمیر برد
• ✅ تست مدار پاور، یکسوساز و خازن‌های تغذیه
• ✅ عیب‌یابی MOSFET، IGBT، رله و قطعات قدرت
• ✅ تعمیر برد کنترل و مدار درایو موتور
• ✅ تست سنسور سرعت و سنسورهای موقعیت
• ✅ عیب‌یابی پنل و نمایشگر دستگاه
• ✅ تنظیم تسمه و سرویس غلطک تردمیل
• ✅ عیب‌یابی موتور و مدار شیب تردمیل
• ✅ تعمیر سیستم مقاومت الپتیکال و دوچرخه ثابت
• ✅ تعمیر موتور، گیربکس و رولر صندلی ماساژور
• ✅ بررسی پمپ هوا و Air Bag صندلی ماساژور
• ✅ تست باتری و BMS تجهیزات شارژی
• ✅ تعمیر کنترلر دوچرخه و اسکوتر برقی
• ✅ تست Load Cell و مدار اندازه‌گیری ترازو
• ✅ انجام تست نهایی دستگاه در شرایط واقعی

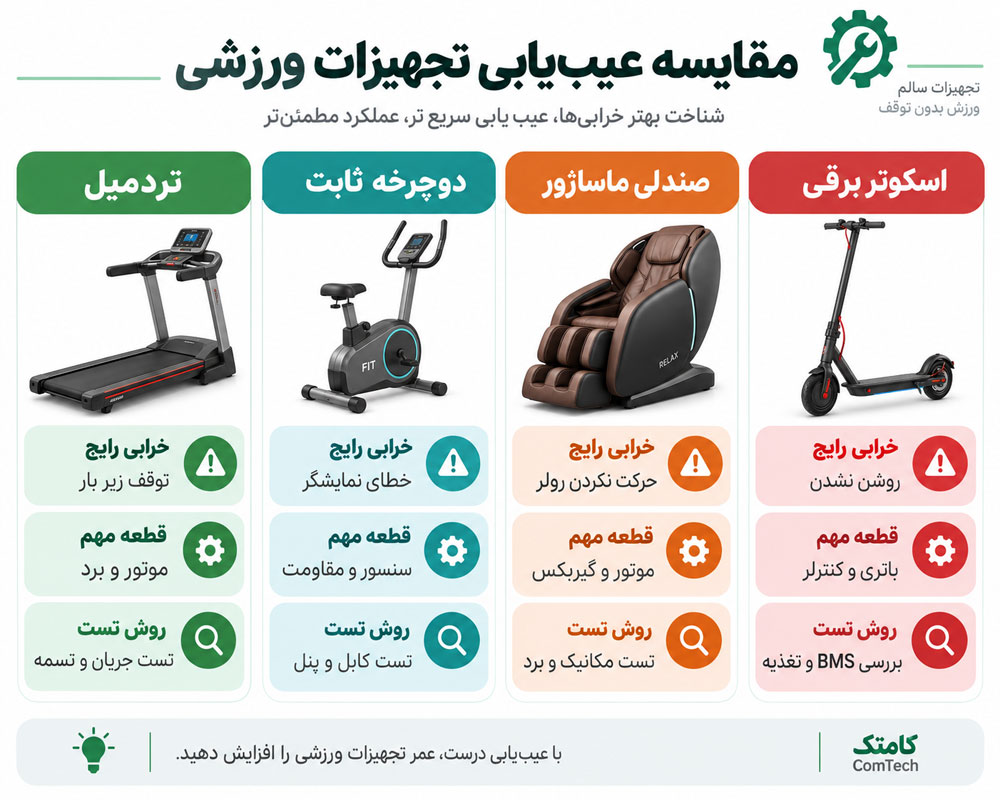

مقایسه مهارت‌های عملی در بخش‌های مختلف کلاس

روش تمرین هنرجو برای رسیدن از عیب‌یابی پایه به تعمیر حرفه‌ای

1. شناخت دستگاه: مشخص کردن نوع موتور، سنسورها، بردها و مکانیزم دستگاه.
2. بررسی علامت خرابی: ثبت دقیق رفتار دستگاه قبل از بازکردن.
3. تفکیک مکانیک و الکترونیک: مشخص کردن اینکه ایراد از بار مکانیکی است یا سیستم برق.
4. اندازه‌گیری: تست ولتاژ، مقاومت، جریان و در صورت نیاز سیگنال‌های کنترلی.
5. تعمیر قطعه معیوب: تعویض یا تعمیر بخش آسیب‌دیده پس از مشخص شدن علت.
6. تست بدون بار: بررسی اولیه عملکرد و کنترل جریان.
7. تست زیر بار: آزمایش دستگاه در شرایط مشابه استفاده واقعی.
8. کنترل نهایی: بررسی صدا، دما، خطاها و پایداری عملکرد.

با یادگیری تعمیر تردمیل، تعمیر دستگاه‌های بدنسازی، تعمیر صندلی ماساژور، تعمیر اسکی فضایی، تعمیر دوچرخه ثابت، تعمیر دوچرخه برقی و تعمیر اسکوتر برقی می‌توانید دامنه خدمات تعمیراتی خود را گسترده‌تر کنید و برای کار در تعمیرگاه‌های تخصصی یا راه‌اندازی خدمات مستقل آماده شوید.
