آموزش تعمیرات دوربین

آموزش تعمیر دوربین عکاسی و فیلمبرداری از پایه تا عیب‌یابی تخصصی

کلاس آموزش تعمیر دوربین عکاسی و فیلمبرداری برای افرادی طراحی شده است که می‌خواهند از شناخت قطعات و باز کردن اصولی دستگاه شروع کنند و به مهارت‌هایی مانند عیب‌یابی برد، تعمیر لنز، شاتر، LCD، سنسور تصویر، مدار پاور و سیستم فوکوس برسند.

آموزش از سطح مقدماتی آغاز می‌شود و به‌صورت مرحله‌ای تا تعمیرات نیمه‌حرفه‌ای ادامه پیدا می‌کند. در این دوره فقط تعویض قطعه آموزش داده نمی‌شود؛ بلکه هنرجو یاد می‌گیرد علائم خرابی را تحلیل کند، مدار یا مکانیزم معیوب را تشخیص دهد و با اندازه‌گیری صحیح به علت اصلی ایراد برسد.

در شروع کلاس، ارتباط میان باتری، مدار تغذیه، پردازنده تصویر، حافظه، سنسور CMOS، نمایشگر، شاتر، موتور فوکوس و مجموعه لنز بررسی می‌شود. سپس تفاوت ساختاری دوربین‌های DSLR، بدون آینه، کامپکت، فیلمبرداری و اکشن‌کم توضیح داده خواهد شد.

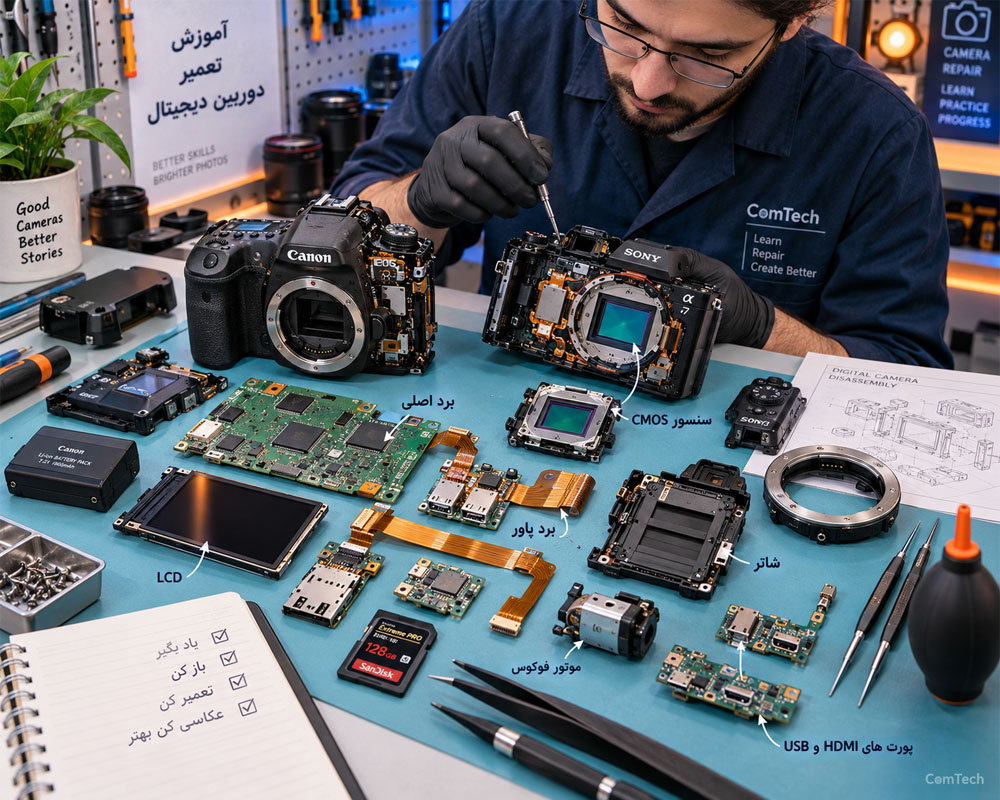

شناخت قطعات داخلی دوربین پیش از شروع تعمیر

• شناخت ساختار دوربین عکاسی دیجیتال و دوربین فیلمبرداری
• مقایسه دوربین DSLR، بدون آینه Mirrorless و Compact
• شناخت سنسورهای CCD و CMOS و وظیفه آنها
• بررسی یونیت شاتر و مکانیزم کنترل نوردهی
• شناخت برد اصلی Main Board و مدارهای تغذیه
• آشنایی با LCD، منظره‌یاب اپتیکی و EVF
• شناخت فلت‌ها، کانکتورها و سوکت‌های داخلی
• بررسی سیستم فوکوس خودکار AF و فوکوس دستی MF
• شناخت حافظه داخلی، کارت حافظه و مدار ذخیره‌سازی
• آشنایی با پورت‌های USB، HDMI، میکروفن و هدفون

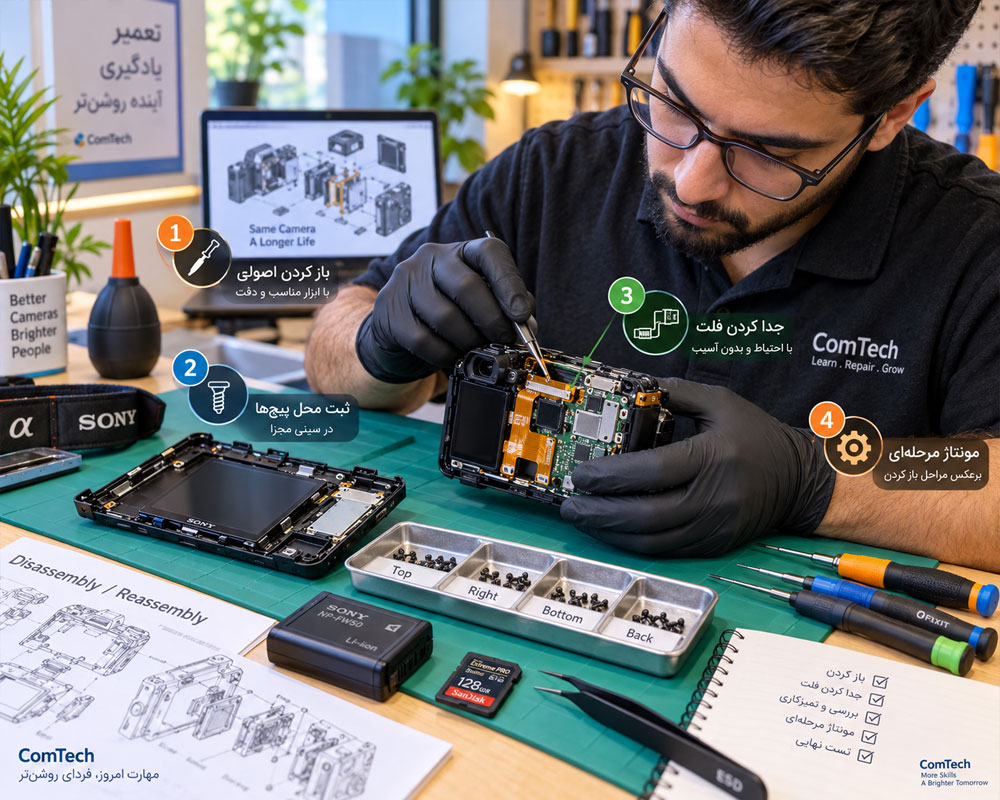

آموزش دمونتاژ و مونتاژ استاندارد انواع دوربین

باز کردن صحیح دوربین یکی از مهم‌ترین مهارت‌های تعمیرکار است. تعداد زیادی فلت ظریف، پیچ با طول‌های متفاوت، شیلد فلزی، کابل و مجموعه مکانیکی در فضای محدودی قرار گرفته‌اند و یک اشتباه کوچک می‌تواند خرابی جدیدی ایجاد کند.

مراحل باز کردن دوربین بدون آسیب به قطعات

1. بررسی ظاهری دستگاه و ثبت وضعیت اولیه آن
2. خارج کردن باتری، کارت حافظه و تجهیزات جانبی
3. ثبت محل و طول پیچ‌ها پیش از جداسازی
4. باز کردن قاب بدون شکستن خارهای پلاستیکی
5. شناسایی فلت‌ها و کابل‌ها پیش از جدا کردن برد
6. باز کردن کانکتورهای ZIF و FPC با ابزار مناسب
7. جداسازی مرحله‌ای برد، LCD، شاتر و مجموعه لنز
8. ثبت موقعیت شیم‌ها، واشرها و قطعات کالیبراسیون
9. مونتاژ مرحله‌ای و آزمایش دستگاه پس از تعمیر

آموزش عیب‌یابی برد الکترونیکی دوربین دیجیتال

پس از شناخت ساختار دستگاه، وارد بخش تعمیر برد دوربین عکاسی و فیلمبرداری می‌شویم. هنرجو یاد می‌گیرد برد را به بلوک‌های مشخص تقسیم کند و به‌جای تعویض کامل برد، محدوده خرابی را با اندازه‌گیری پیدا کند.

مهارت‌های این بخش با بسیاری از مباحث آموزش تعمیر مادربرد مشترک است؛ اما تراکم بالای قطعات، فلت‌های حساس و وجود بخش‌های مکانیکی و اپتیکی، تعمیر دوربین را تخصصی‌تر می‌کند.

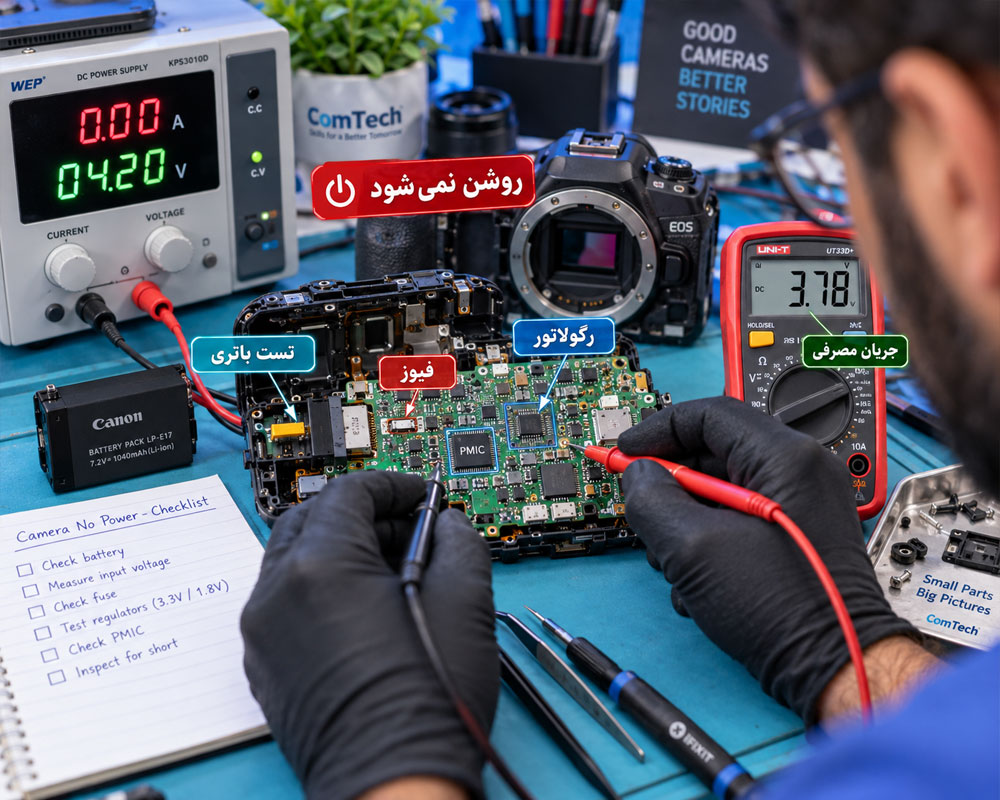

آموزش مدار پاور و عیب‌یابی روشن نشدن دوربین

یکی از خرابی‌های پرتکرار دوربین‌های دیجیتال، روشن نشدن کامل دستگاه است. در این حالت باتری، کانکتور ورودی، فیوز، مدار حفاظت، رگولاتورها و مسیرهای تغذیه به‌ترتیب بررسی می‌شوند.

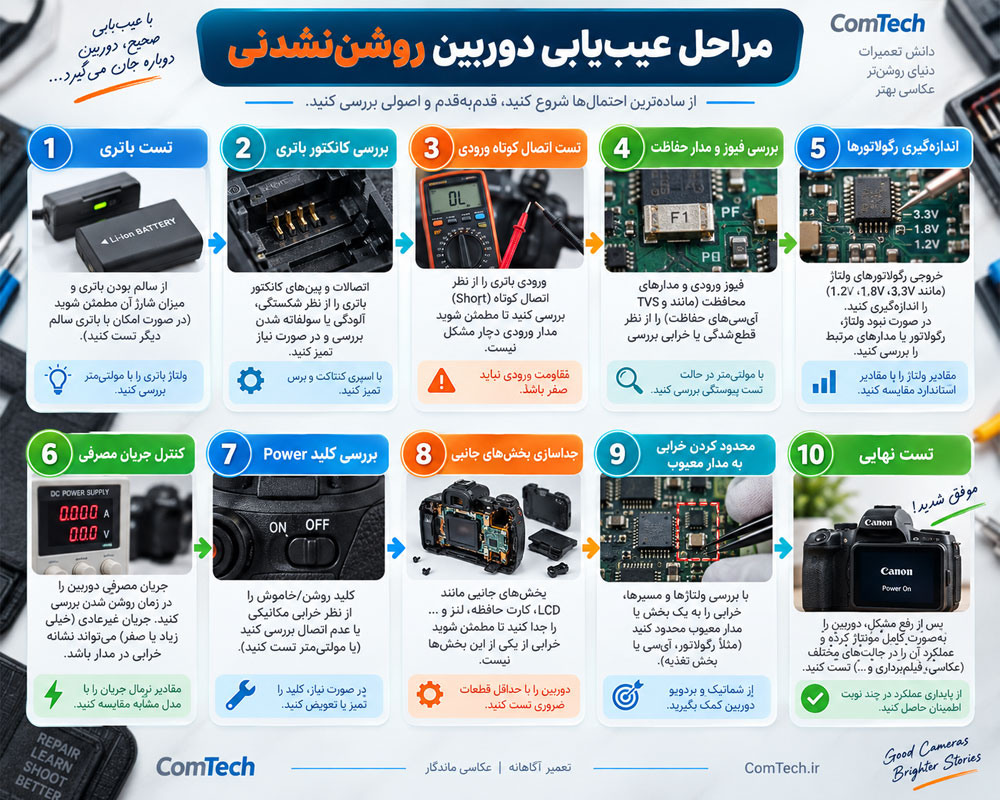

ترتیب عیب‌یابی دوربین عکاسی کاملاً خاموش

1. اندازه‌گیری ولتاژ و بررسی سلامت باتری
2. بازدید پین‌ها و کانکتور باتری
3. اندازه‌گیری مقاومت ورودی برای تشخیص اتصال کوتاه
4. بررسی فیوز، دیود حفاظتی و مقاومت‌های صفر اهم
5. کنترل ولتاژ ورودی مدار مدیریت توان
6. اندازه‌گیری ریل‌های Standby و ولتاژهای اصلی
7. بررسی جریان مصرفی با منبع تغذیه آزمایشگاهی
8. کنترل کلید Power و فرمان روشن شدن
9. جدا کردن بخش‌های جانبی مشکوک در صورت نیاز
10. تفکیک خرابی سخت‌افزاری از ایراد Firmware

تحلیل جریان مصرفی دوربین با منبع تغذیه

کار با منبع تغذیه آزمایشگاهی یکی از مهارت‌های کاربردی دوره است. رفتار جریان پیش از فشردن کلید پاور، هنگام راه‌اندازی، فعال‌شدن لنز و شروع پردازش تصویر می‌تواند اطلاعات مهمی درباره وضعیت دستگاه ارائه دهد.

• مصرف زیاد از لحظه اتصال و احتمال اتصال کوتاه
• جریان صفر و احتمال قطعی مسیر ورودی
• افزایش لحظه‌ای جریان و بازگشت به صفر
• نوسان جریان در اثر تلاش تکراری برای Boot
• افزایش غیرعادی جریان هنگام فعال‌شدن لنز یا شاتر
• مصرف در حالت خاموش و تخلیه سریع باتری

شناخت رگولاتورها و مدارهای تغذیه روی برد

• شناخت مبدل‌های Buck و Boost
• بررسی سلف‌های بخش تغذیه
• تست دیود شاتکی و MOSFET
• بررسی خازن‌های ورودی و خروجی
• اندازه‌گیری مقاومت ریل‌ها نسبت به زمین
• بررسی ولتاژهای Standby و Run
• آشنایی با آی‌سی مدیریت توان PMIC
• کنترل سیگنال‌های Enable و Power Good
• بررسی ریپل و پایداری ولتاژ با اسیلوسکوپ

آموزش تعمیر مدار شارژ باتری دوربین

در مدل‌هایی که باتری داخل دستگاه شارژ می‌شود، ورودی USB، کانکتور شارژ، آی‌سی شارژ، مقاومت Sense، سنسور دمای باتری و مسیر ارتباطی باتری بررسی می‌شوند.

مشکلاتی مانند شارژ نشدن، قطع و وصل شدن شارژ، دیر شارژ شدن، تخلیه سریع باتری و روشن نشدن دوربین با باتری سالم از سناریوهای عملی این بخش هستند.

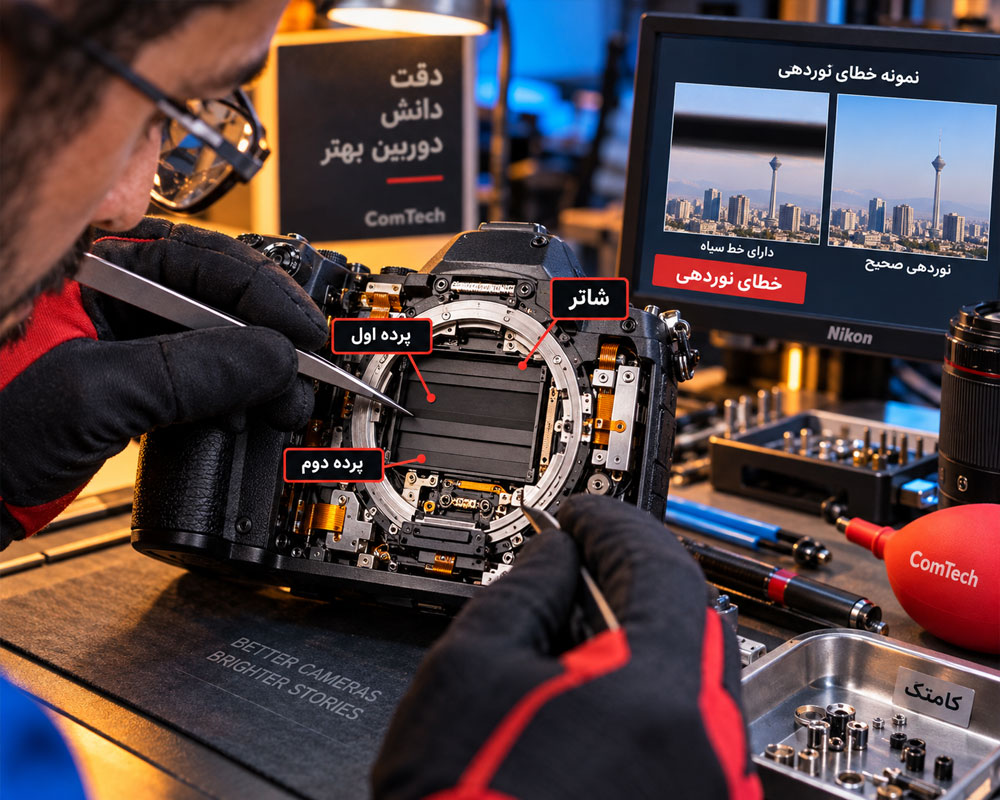

آموزش تعمیر شاتر و مکانیزم نوردهی دوربین

شاتر دوربین عکاسی از حساس‌ترین قسمت‌های دستگاه است. خرابی پرده شاتر یا سیستم محرک می‌تواند باعث ثبت نشدن عکس، ایجاد نوار سیاه، نوردهی ناقص یا نمایش خطای Shutter شود.

عیب‌یابی پرده شاتر و خطاهای نوردهی

• شناخت پرده اول First Curtain و پرده دوم Second Curtain
• تشخیص گیرکردن پرده شاتر
• بررسی پارگی، خمیدگی یا تغییر شکل تیغه‌ها
• تست موتور و مکانیزم محرک شاتر
• بررسی سنسورهای موقعیت شاتر
• کنترل فلت و کانکتور Shutter Unit
• آموزش تعویض مجموعه شاتر
• تست عملکرد شاتر پس از مونتاژ

تشخیص خرابی شاتر از روی تصویر ثبت‌شده

وجود نوار سیاه، نوردهی ناقص، ثبت تصویر کاملاً تاریک یا عملکرد نامنظم در سرعت‌های مختلف می‌تواند به شاتر مربوط باشد. پیش از تعویض یونیت باید فرمان الکترونیکی، فلت، موتور و مکانیزم محرک نیز بررسی شوند.

در دوربین‌های بدون آینه باید تفاوت میان شاتر مکانیکی، پرده اول الکترونیکی و Electronic Shutter در نظر گرفته شود؛ زیرا همه ایرادهای نوردهی الزاماً از پرده مکانیکی ایجاد نمی‌شوند.

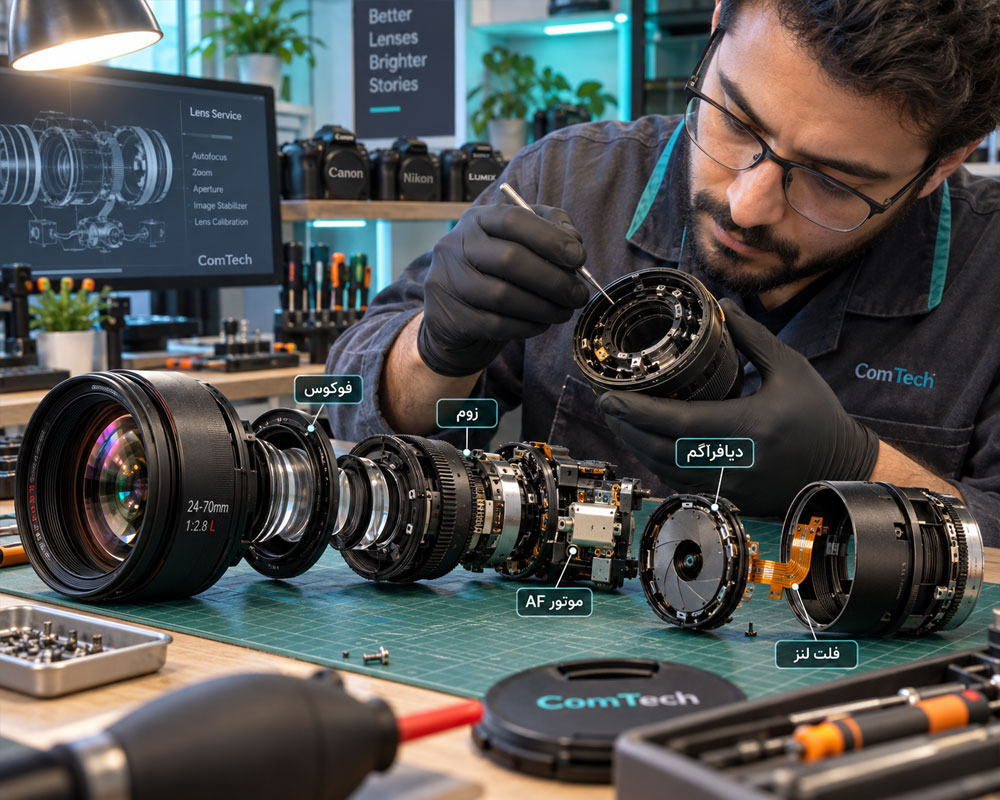

آموزش تعمیر تخصصی لنز دوربین عکاسی

تعمیر لنز دوربین یکی از مهم‌ترین سرفصل‌های کلاس است. لنز ممکن است از چند گروه عدسی، موتور، گیربکس، سنسور موقعیت، فلت، دیافراگم، برد کنترل و سیستم لرزشگیر تشکیل شده باشد.

آموزش باز کردن و بستن اصولی لنز

• شناخت ساختمان داخلی لنزهای ثابت و زوم
• علامت‌گذاری موقعیت حلقه‌ها پیش از باز کردن
• ثبت محل پیچ‌ها، شیم‌ها و گروه‌های اپتیکی
• دمونتاژ Barrel و مکانیزم حرکت لنز
• بررسی فلت‌ها و سنسورهای Position
• بازدید ریل‌ها، Guide Pinها و چرخ‌دنده‌ها
• مونتاژ لنز بدون برهم‌زدن موقعیت قطعات
• تست ارتباط لنز با بدنه پس از تعمیر

تعمیر فوکوس خودکار و دستی انواع لنز

مشکلاتی مانند فوکوس نکردن، صدای غیرعادی موتور، رفت‌وبرگشت فوکوس، گیرکردن حلقه فوکوس و خطای ارتباط لنز با بدنه به‌صورت مرحله‌ای بررسی می‌شوند.

قطعات مؤثر در خرابی سیستم فوکوس لنز

• موتور Auto Focus
• چرخ‌دنده‌ها و مکانیزم انتقال حرکت
• فلت داخلی لنز
• سنسورهای موقعیت
• برد الکترونیکی لنز
• کنتاکت‌های Lens Mount
• گروه اپتیکی متحرک

آموزش تعمیر زوم و چرخ‌دنده‌های داخلی لنز

گیرکردن زوم همیشه با گریس‌کاری برطرف نمی‌شود. شکستگی Barrel، خارج شدن Guide Pin، آسیب چرخ‌دنده، ورود شن یا ضربه به بدنه می‌تواند مسیر حرکت زوم را مختل کند. پیش از اعمال فشار باید علت گیر مکانیکی مشخص شود.

تعمیر دیافراگم و تیغه‌های داخلی لنز

هنرجو با ساختمان Aperture Unit آشنا می‌شود و مشکلاتی مانند چسبندگی تیغه‌ها، خرابی فلت، ایراد موتور یا سلونوئید و عملکرد ناقص دیافراگم را بررسی می‌کند.

آموزش تعمیر لرزشگیر اپتیکی لنز

سیستم لرزشگیر در برندهای مختلف با نام‌های متفاوت شناخته می‌شود. برای نمونه، در بسیاری از لنزهای Canon اصطلاح IS، در Nikon اصطلاح VR و در لنزهای Sony اصطلاح OSS استفاده می‌شود.

در کلاس ساختار کلی لرزشگیر، سنسورها، فلت‌ها، کویل‌ها، آهنرباها و ایرادهای مکانیکی آن بررسی می‌شود. لرزش تصویر، صدای غیرعادی و نمایش خطای Stabilizer از نشانه‌های قابل بررسی هستند.

رفع قارچ، گردوغبار و آلودگی اپتیک لنز

تمیزکاری اپتیک فقط پاک‌کردن سطح عدسی نیست. باز کردن گروه‌های اپتیکی بدون ثبت موقعیت می‌تواند روی فوکوس و کیفیت تصویر اثر بگذارد. روش جداسازی، پاک‌سازی و مونتاژ مجدد عدسی‌ها با رعایت جهت و موقعیت آنها تمرین می‌شود.

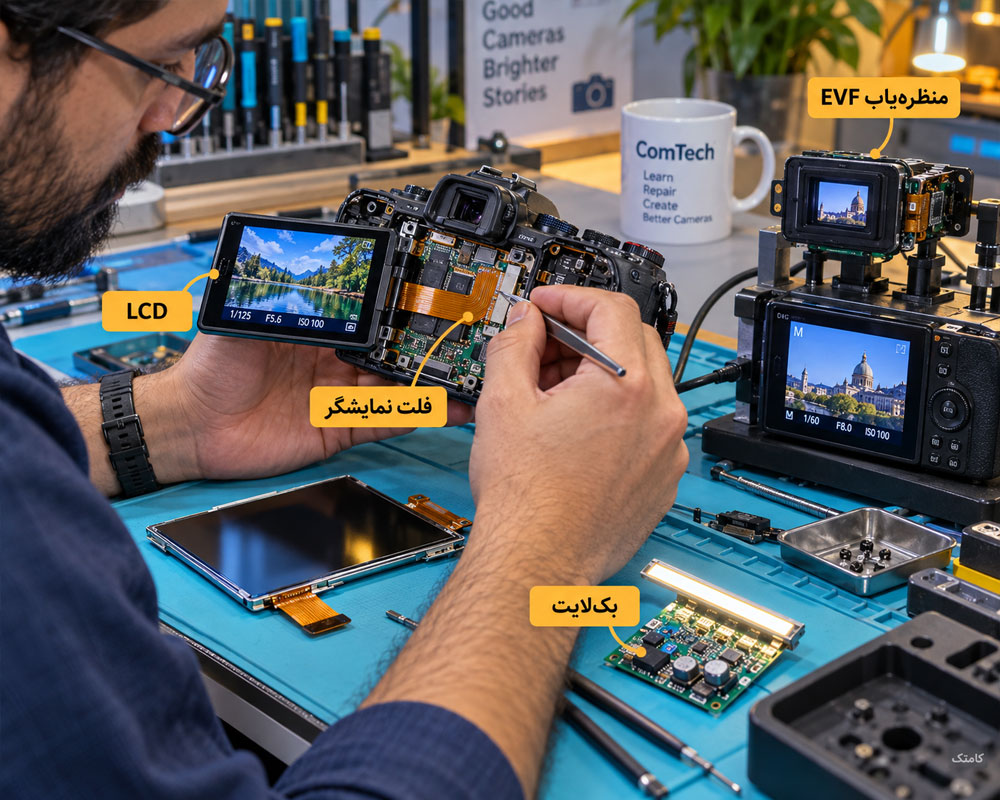

آموزش تعمیر LCD، منظره‌یاب و مدار نمایش تصویر

خرابی صفحه‌نمایش ممکن است از LCD، کابل فلت، کانکتور، تغذیه نمایشگر، بک‌لایت یا بخش پردازش تصویر باشد. در کلاس روش تفکیک این ایرادها از یکدیگر آموزش داده می‌شود.

عیب‌یابی تصویر نداشتن LCD دوربین دیجیتال

• بازدید فلت و کانکتور LCD
• بررسی پارگی فلت در نمایشگرهای چرخان
• اندازه‌گیری ولتاژهای تغذیه نمایشگر
• تشخیص شکستگی یا خرابی پنل
• بررسی مدار Backlight
• تست وجود تصویر کم‌رنگ زیر نور
• تفکیک خرابی LCD از ایراد پردازش تصویر
• تعویض صحیح مجموعه نمایشگر

آموزش تعمیر منظره‌یاب اپتیکی و الکترونیکی

ساختار Viewfinder در دوربین DSLR با دوربین Mirrorless متفاوت است. در کلاس، اصول سرویس منظره‌یاب اپتیکی، دیوپتر، سنسور مجاورت چشم و ساختمان کلی Electronic Viewfinder یا EVF بررسی می‌شود.

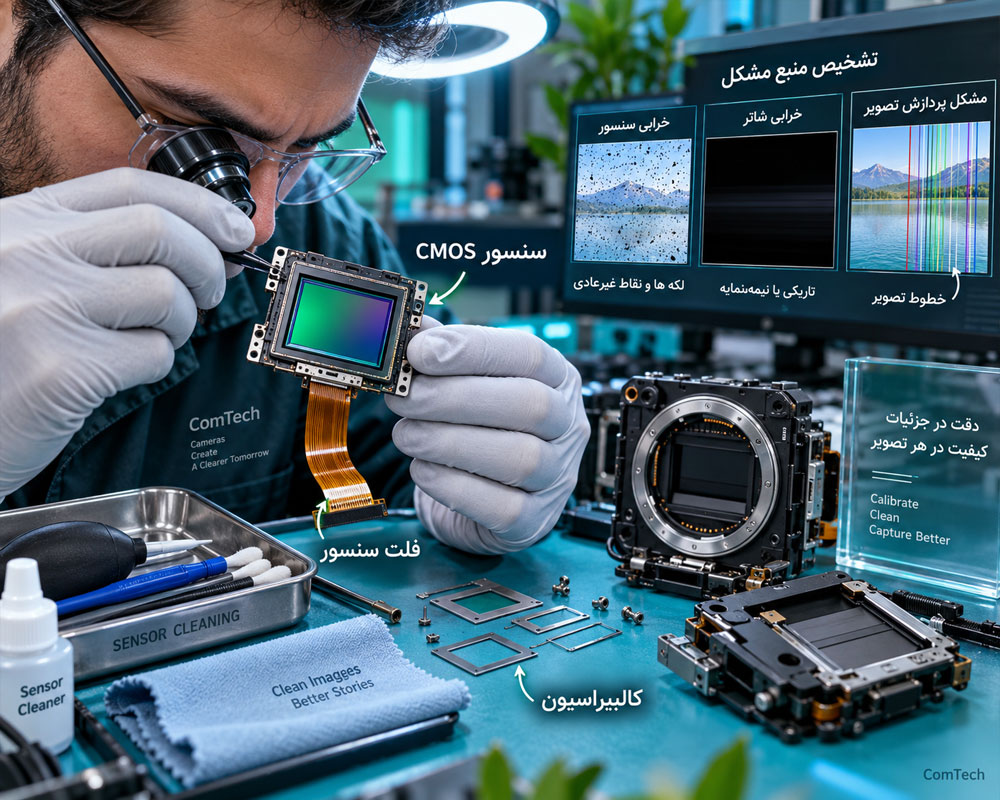

آموزش تعمیر سنسور تصویر و تشخیص خرابی CMOS

سنسورهای CCD و CMOS نور را به اطلاعات الکترونیکی تبدیل می‌کنند. یکی از مهارت‌های مهم این بخش، تفکیک خرابی سنسور از مشکلات شاتر، لنز، فلت یا پردازش تصویر است.

تشخیص خرابی سنسور از پردازشگر و شاتر

• بررسی تصویر سیاه یا فاقد جزئیات
• تشخیص خطوط ثابت و پیکسل‌های غیرعادی
• بررسی نویز شدید یا تغییر رنگ غیرطبیعی
• کنترل کانکتور و فلت Sensor Unit
• بررسی ارتباط سنسور با Main Board
• تفکیک خرابی سنسور از شاتر بسته یا گیرکرده
• تفکیک ایراد اپتیکی از خرابی الکترونیکی
• مقایسه Live View با فایل ثبت‌شده

باز کردن مجموعه سنسور با رعایت کالیبراسیون

موقعیت سنسور نسبت به مانت لنز بسیار حساس است. اصول علامت‌گذاری، حفظ Shimها و جلوگیری از تغییر غیرضروری موقعیت Sensor Unit آموزش داده می‌شود.

آموزش تعمیر مدار فلاش و بخش ولتاژ بالا

مدار Flash یکی از بخش‌هایی است که تعمیر آن نیازمند رعایت جدی اصول ایمنی است. خازن فلاش ممکن است حتی پس از خارج کردن باتری، انرژی الکتریکی خطرناکی در خود ذخیره کرده باشد.

شناخت مدار شارژ و تخلیه خازن فلاش

• شناخت Flash Capacitor
• بررسی مبدل تولید ولتاژ بالا
• شناخت ترانس و قطعات سوئیچینگ
• بررسی لامپ Flash Tube
• تست مدار Trigger
• عیب‌یابی فلاش کار نمی‌کند
• بررسی دیر شارژ شدن فلاش
• کنترل فرمان فلاش و ارتباط آن با برد اصلی

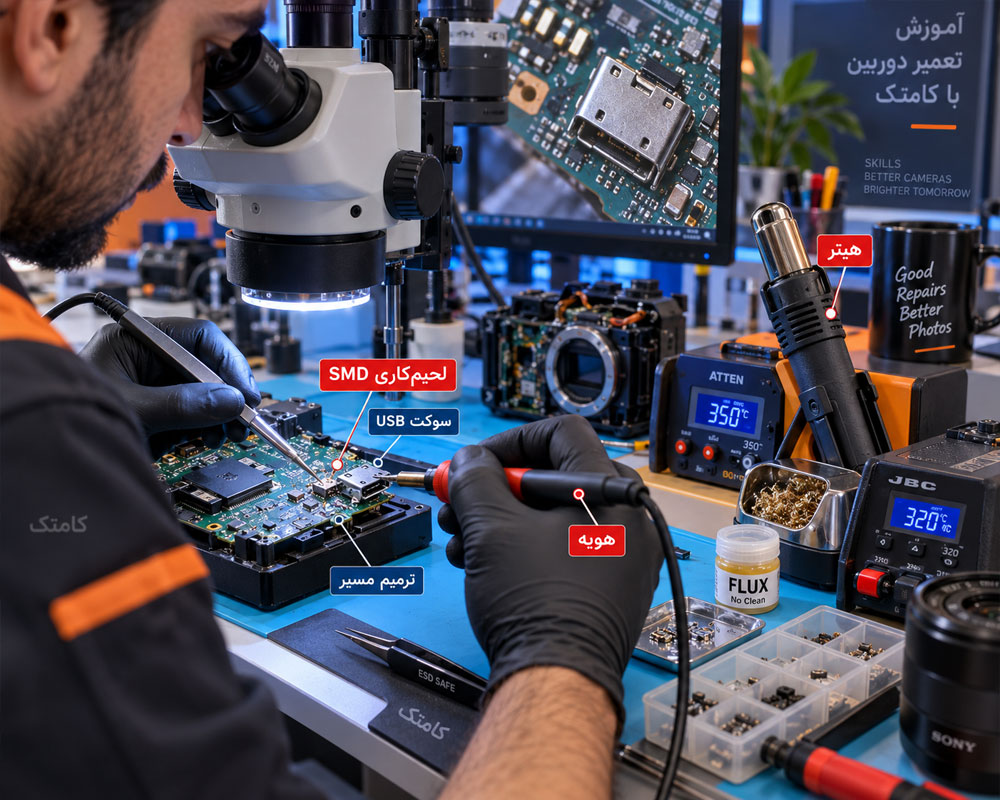

آموزش لحیم‌کاری و تعویض قطعات برد دوربین

بردهای دوربین دارای قطعات SMD ریز، کانکتورهای حساس و مسیرهای ظریف هستند. استفاده صحیح از هویه، هات‌ایر، فلکس، سیم قلع و لوپ تأثیر مستقیمی بر کیفیت تعمیر دارد.

تمرین لحیم‌کاری قطعات ظریف و کانکتورها

• لحیم‌کاری قطعات SMD با هویه مناسب
• تنظیم دما و هوادهی هات‌ایر
• تعویض دیود، خازن، مقاومت و ماسفت
• تعویض کانکتورهای FPC و ZIF
• تعویض سوکت USB، HDMI و کارت حافظه
• پاک‌کردن قلع اضافی با سیم قلع‌کش
• ترمیم پد و مسیر آسیب‌دیده
• شست‌وشوی محل تعمیر و بررسی زیر لوپ
• محافظت قطعات پلاستیکی در برابر حرارت

آموزش کار با آی‌سی‌های حساس و BGA

در سطح نیمه‌حرفه‌ای، اصول تشخیص خرابی آی‌سی، محافظت حرارتی قطعات اطراف و محدودیت‌های تعمیر پردازنده و آی‌سی‌های BGA توضیح داده می‌شود. ریبال یا تعویض تراشه فقط زمانی بررسی می‌شود که اندازه‌گیری‌ها احتمال خرابی همان قطعه را تأیید کنند.

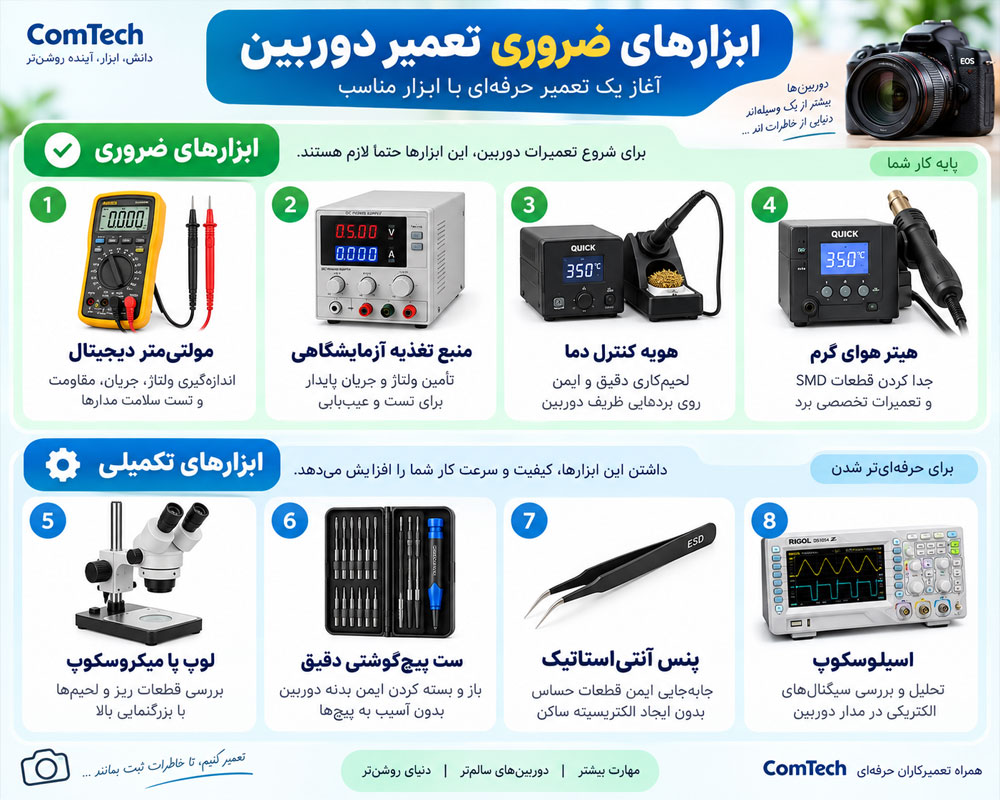

ابزارهای موردنیاز برای شروع تعمیرات دوربین

انتخاب ابزار مناسب برای شروع با هزینه کمتر

برای شروع کار نیازی نیست تمام تجهیزات حرفه‌ای به‌صورت هم‌زمان خریداری شوند. ابزارهای پایه شامل مولتی‌متر، پیچ‌گوشتی دقیق، پنس، قاب‌بازکن، هویه و منبع تغذیه هستند. با ورود به تعمیر بردهای پیچیده‌تر می‌توان لوپ، هات‌ایر، اسیلوسکوپ و تجهیزات تکمیلی را اضافه کرد.

آموزش عیب‌یابی خرابی‌های رایج دوربین دیجیتال

آموزش تعمیر دوربین آب‌خورده و سولفاته

در دوربین آب‌خورده ابتدا باتری خارج می‌شود و دستگاه پیش از بررسی کامل روشن نخواهد شد. سپس بردها، کانکتورها، فلت‌ها و نقاط زیر شیلد از نظر خوردگی بررسی می‌شوند. شست‌وشوی صحیح، رفع سولفاته و کنترل اتصال کوتاه پیش از راه‌اندازی انجام خواهد شد.

عیب‌یابی دوربین ضربه‌خورده قبل از تعویض قطعه

ضربه می‌تواند علاوه بر شکستگی قاب، باعث تغییر شکل مانت، آسیب لنز، پارگی فلت، ترک برد، شکستن کانکتور یا جابه‌جایی سنسور شود. بررسی مکانیکی باید قبل از سفارش قطعه انجام شود.

آموزش رفع مشکل شناسایی نشدن کارت حافظه

ابتدا سلامت و سازگاری کارت حافظه بررسی می‌شود؛ سپس پایه‌های سوکت، کلید تشخیص کارت، تغذیه، خطوط دیتا و مسیر ارتباط با پردازنده آزمایش می‌شوند. خم‌شدن پایه‌های سوکت از ایرادهای رایج این بخش است.

آموزش تعمیر بدنه، مانت و کلیدهای دوربین

همه خرابی‌های دوربین مربوط به برد نیستند. مکانیک ظریف بدنه، دکمه‌ها، سلکتورها و اتصالات مانت نیز نقش مهمی در عملکرد دستگاه دارند.

تعمیر مانت لنز و اتصالات مکانیکی بدنه

شکستگی یا تغییر شکل مانت ممکن است باعث لقی لنز، خطای ارتباط یا اختلال فوکوس شود. روش باز کردن مانت، بررسی پیچ‌ها، کنتاکت‌ها و تعویض قطعات آسیب‌دیده آموزش داده می‌شود.

تعمیر دکمه شاتر، سلکتور و کلیدهای دوربین

• رفع گیرکردن Shutter Button
• بررسی عملکرد نیم‌فشار و فشار کامل شاتر
• تست Mode Dial و سلکتورها
• بررسی فلت Keyboard
• تعویض میکروسوئیچ معیوب
• رفع قطعی مسیر کلیدها
• تمیزکاری اصولی کنتاکت‌ها

تعمیر کفشک فلاش و کانکتورهای خارجی

خرابی‌های مربوط به Hot Shoe، USB، HDMI، ورودی میکروفن و کانکتورهای جانبی نیز بررسی می‌شوند. تعمیر این قسمت‌ها نیازمند کنترل پدها و پایه‌های نگهدارنده مکانیکی است.

آموزش تعمیر دوربین سونی، کانن، نیکون و پاناسونیک

در کلاس ساختار برندهای پرکاربرد بازار بررسی می‌شود. هدف این نیست که هنرجو تعمیر یک مدل مشخص را حفظ کند؛ بلکه باید بتواند روش عیب‌یابی را روی نسل‌ها و برندهای مختلف اجرا کند.

آموزش تعمیر دوربین سونی Sony

در دوربین‌های Sony ساختار مدل‌های Alpha، تجهیزات Mirrorless و دوربین‌های فیلمبرداری بررسی می‌شود. مدار پاور، شاتر، سنسور، نمایشگر، لنز و اتصالات داخلی از مباحث این بخش هستند.

آموزش تعمیر دوربین کانن Canon

در مدل‌های Canon ساختار دوربین‌های DSLR و Mirrorless، مدار تغذیه، شاتر، LCD و ارتباط لنز با بدنه بررسی می‌شود. لنزهای مجهز به IS نیز از نظر عملکرد لرزشگیر تحلیل می‌شوند.

آموزش تعمیر دوربین نیکون Nikon

در دوربین‌های Nikon نحوه دمونتاژ، ساختمان شاتر، سنسور، سیستم Auto Focus و ارتباط لنز با بدنه آموزش داده می‌شود. سیستم لرزشگیر VR در لنزهای نیکون نیز بررسی خواهد شد.

آموزش تعمیر دوربین پاناسونیک Panasonic

در محصولات Panasonic، به‌ویژه دوربین‌های فیلمبرداری، بخش‌های پاور، لنز، نمایشگر، برد پردازش و مکانیزم ضبط تصویر بررسی می‌شوند.

شناخت دوربین Fujifilm، Olympus و برندهای دیگر

ساختار دوربین‌های Fujifilm، Olympus، Kodak و برندهای موجود در بازار نیز براساس نمونه‌های آموزشی و اصول مشترک تعمیرات تحلیل می‌شود.

آموزش تعمیر دوربین فیلمبرداری دیجیتال

دوربین فیلمبرداری در بسیاری از قسمت‌ها با دوربین عکاسی مشترک است، اما سیستم ضبط، ورودی و خروجی صدا، LCD متحرک، لنز زوم موتوردار و مدارهای پردازش ویدئو اهمیت بیشتری دارند. برای آشنایی گسترده‌تر با تجهیزات تصویری می‌توانید صفحه تعمیر لوازم تصویری را نیز ببینید.

عیب‌یابی دوربین فیلمبرداری بدون تصویر یا صدا

• بررسی سنسور و مسیر تصویر
• تست LCD و Viewfinder
• بررسی میکروفن داخلی
• تست ورودی و خروجی صدا
• بررسی مسیر ضبط اطلاعات
• تست کارت حافظه و Storage Interface
• کنترل مدارهای تغذیه
• بررسی کانکتورها و فلت LCD متحرک

آموزش تعمیر لنز زوم دوربین فیلمبرداری

در Camcorderها سیستم زوم معمولاً توسط موتور کنترل می‌شود. خرابی موتور، گیربکس، سنسور موقعیت، فلت یا مکانیزم داخلی می‌تواند باعث گیرکردن لنز یا نمایش Lens Error شود.

آموزش تعمیر دوربین اکشن و ورزشی

دوربین‌های اکشن به‌دلیل اندازه کوچک، تراکم بالای قطعات و استفاده در محیط‌های پرتحرک، خرابی‌های خاصی دارند. دوربین‌های GoPro، DJI Osmo Action و Sony Action Cam براساس نمونه‌های موجود بررسی می‌شوند.

عیب‌یابی برد، باتری، لنز و نمایشگر اکشن‌کم

• بررسی روشن نشدن دوربین
• عیب‌یابی مدار شارژ و باتری
• تحلیل جریان مصرفی
• بررسی پورت USB
• تعویض LCD و تاچ
• بررسی لنز و سنسور
• عیب‌یابی داغ‌شدن غیرعادی
• تعمیر آسیب ناشی از نفوذ رطوبت

آموزش تعمیر دوربین چاپ فوری

دوربین‌های چاپ فوری مانند Fujifilm Instax، Polaroid و Kodak علاوه بر بخش اپتیکی، دارای سیستم انتقال و خروج فیلم هستند.

عیب‌یابی موتور و سیستم انتقال فیلم

مکانیزم حرکت فیلم، موتور، چرخ‌دنده‌ها، سنسورها و مدار راه‌انداز بررسی می‌شوند. خرابی‌هایی مانند خارج نشدن عکس، گیرکردن فیلم و عملکرد ناقص موتور از موارد قابل تمرین هستند.

آشنایی با تعمیر دوربین پهپاد و گیمبال

دوربین‌های نصب‌شده روی پهپاد علاوه بر سنسور و لنز با سیستم Gimbal و Stabilizer در ارتباط هستند. خرابی فلت، موتور، سنسور موقعیت یا ضربه می‌تواند باعث لرزش تصویر و خطای گیمبال شود.

عیب‌یابی گیمبال و فلت دوربین پهپاد

• شناخت ساختار گیمبال سه‌محوره
• بررسی موتورهای محورها
• تست فلت‌ها و کانکتورها
• بررسی لنز و سنسور
• تشخیص ایراد مکانیکی ناشی از ضربه
• بررسی ماژول انتقال تصویر
• کنترل بالانس مکانیکی پیش از کالیبراسیون

آشنایی با ساختار دوربین‌های سینمایی دیجیتال

دوربین‌های سینمایی معماری پیچیده‌تری دارند و تعمیر تخصصی آنها به تجربه و تجهیزات بیشتری نیاز دارد. در این بخش ساختار کلی تجهیزاتی مانند ARRI، RED، Blackmagic Design و Sony CineAlta معرفی می‌شود.

شناخت بردها و سنسور دوربین سینمایی

• آشنایی با سنسورهای بزرگ تصویر
• بررسی سیستم پردازش و Recording
• شناخت مدارهای تغذیه
• بررسی سیستم خنک‌کننده
• شناخت مسیرهای ذخیره‌سازی پرسرعت
• آشنایی با معماری ماژولار دوربین‌های حرفه‌ای

آشنایی با تعمیر دوربین مداربسته

ساختار دوربین مداربسته با دوربین عکاسی متفاوت است، اما آشنایی با آن برای تعمیرکار تجهیزات تصویری مفید خواهد بود. ساختار دوربین‌های Analog، AHD و IP به‌صورت کلی معرفی می‌شود.

بخش‌های اصلی برد دوربین مداربسته

• مدار Power Supply
• سنسور CMOS
• IR LED و مدار دید در شب
• ماژول شبکه در دوربین IP
• کانکتور BNC یا RJ45
• مدار پردازش و فشرده‌سازی تصویر
• فیلتر متحرک IR-Cut

بخش پاور، سنسور، پردازش تصویر و دید در شب در این دوربین‌ها با دستگاه‌های ضبط و سیستم‌های نظارتی در ارتباط است. علاقه‌مندان به تجهیزات موقعیت‌یابی و تصویری خودرو نیز می‌توانند صفحه آموزش تعمیر GPS را بررسی کنند.

روش واقعی یادگیری تعمیر دوربین در کارگاه

یادگیری تعمیر دوربین فقط با مطالعه جزوه کامل نمی‌شود. هر مبحث تا حد امکان روی دستگاه، لنز و برد واقعی تمرین می‌شود تا هنرجو ارتباط میان تئوری و خرابی عملی را درک کند.

تمرین عیب‌یابی مرحله‌ای روی دوربین معیوب

1. مشاهده ایراد: ثبت دقیق علائم خرابی و سابقه دستگاه
2. تحلیل اولیه: مشخص‌کردن بخش‌های مشکوک
3. دمونتاژ: باز کردن دستگاه با ترتیب صحیح
4. بازدید: بررسی ضربه، آب‌خوردگی، فلت و کانکتورها
5. اندازه‌گیری: کنترل ولتاژ، مقاومت و جریان
6. تست قطعات: آزمایش هدفمند قطعات مشکوک
7. انجام تعمیر: تعمیر یا تعویض بخش معیوب
8. مونتاژ: بستن دستگاه با ترتیب صحیح
9. تست نهایی: کنترل عملکردهای اصلی دوربین

سناریوی عملی عیب‌یابی دوربین روشن‌نشدنی

1. بررسی سابقه ضربه یا آب‌خوردگی
2. تست ولتاژ باتری
3. بررسی جریان‌کشی اولیه
4. تست اتصال کوتاه ورودی
5. بررسی فیوز و مدار حفاظت
6. اندازه‌گیری ولتاژ رگولاتورها
7. کنترل کلید Power
8. جدا کردن بخش‌های جانبی در صورت نیاز
9. محدودکردن خرابی به یک مدار مشخص
10. تعمیر و انجام آزمایش کامل دستگاه

مسیر یادگیری دوره تعمیر دوربین

مهارت‌های قابل یادگیری پس از گذراندن کلاس

• شناخت ساختار دوربین عکاسی و فیلمبرداری
• باز کردن و بستن استاندارد دوربین دیجیتال
• تست مدار پاور و عیب‌یابی روشن نشدن
• استفاده از منبع تغذیه و تحلیل جریان مصرفی
• تست قطعات الکترونیکی روی برد
• لحیم‌کاری و تعویض قطعات SMD
• تعمیر لنز و سیستم فوکوس
• عیب‌یابی زوم، دیافراگم و لرزشگیر
• تعمیر شاتر و مکانیزم‌های داخلی
• عیب‌یابی LCD و منظره‌یاب
• بررسی سنسور و مشکلات ثبت تصویر
• تعمیر سوکت‌ها و کانکتورها
• عیب‌یابی دستگاه ضربه‌خورده
• بررسی اصولی دوربین آب‌خورده
• تشخیص محدوده معیوب پیش از تعویض قطعه

دوره تعمیر دوربین برای چه افرادی مناسب است؟

• افرادی که قصد ورود به بازار تعمیرات دوربین عکاسی را دارند
• تعمیرکاران الکترونیک علاقه‌مند به تجهیزات تصویری
• فعالان فروش و خدمات دوربین که به دانش فنی نیاز دارند
• تعمیرکاران موبایل و لپ‌تاپ که به‌دنبال تخصص جدید هستند
• علاقه‌مندان عکاسی که می‌خواهند ساختار فنی دوربین را بشناسند
• افرادی که قصد یادگیری اصولی تعمیر لنز دوربین را دارند

آیا افراد مبتدی می‌توانند تعمیر دوربین یاد بگیرند؟

بله. آموزش از شناخت دستگاه، ابزار، اندازه‌گیری و دمونتاژ شروع می‌شود و سپس هنرجو وارد مباحث تخصصی‌تر خواهد شد. آشنایی مقدماتی با برق و الکترونیک سرعت یادگیری را افزایش می‌دهد، اما مطالب موردنیاز در طول دوره مرور می‌شوند.

چرا آموزش عملی تعمیر دوربین اهمیت دارد؟

تشخیص صدای غیرعادی لنز، رفتار جریان مصرفی، وضعیت فلت‌ها، گیر مکانیکی شاتر و تفاوت خرابی سنسور با شاتر، با تمرین روی نمونه واقعی بهتر آموخته می‌شود.

کلاس تعمیر دوربین با تمرکز بر بازار کار

سرفصل‌های دوره براساس خرابی‌هایی تنظیم شده‌اند که در تعمیرگاه بیشتر دیده می‌شوند؛ از روشن نشدن دوربین و خرابی لنز تا ایراد شاتر، LCD، سوکت، مدار پاور، آب‌خوردگی و مشکلات مکانیکی.

در کنار تعمیر، نحوه انتخاب ابزار، مدیریت میزکار، نگهداری پیچ‌ها، ثبت وضعیت دستگاه، تشخیص خرابی پیش از اعلام هزینه و آزمایش نهایی دوربین نیز آموزش داده می‌شود.

چک‌لیست نهایی دوربین پس از تعمیر

• روشن و خاموش شدن صحیح دستگاه
• بررسی شارژ و عملکرد باتری
• ثبت صحیح عکس و فیلم
• تست عملکرد شاتر در سرعت‌های مختلف
• بررسی فوکوس خودکار و دستی
• تست زوم در مدل‌های مرتبط
• بررسی عملکرد دیافراگم
• تست لرزشگیر لنز یا بدنه
• بررسی LCD و Viewfinder
• کنترل عملکرد فلاش
• تست کارت حافظه و ذخیره فایل
• تست USB، HDMI و ورودی صدا
• کنترل دکمه‌ها و سلکتورها
• بررسی خطاهای احتمالی پس از مونتاژ
• کنترل نهایی کیفیت عکس و فیلم
