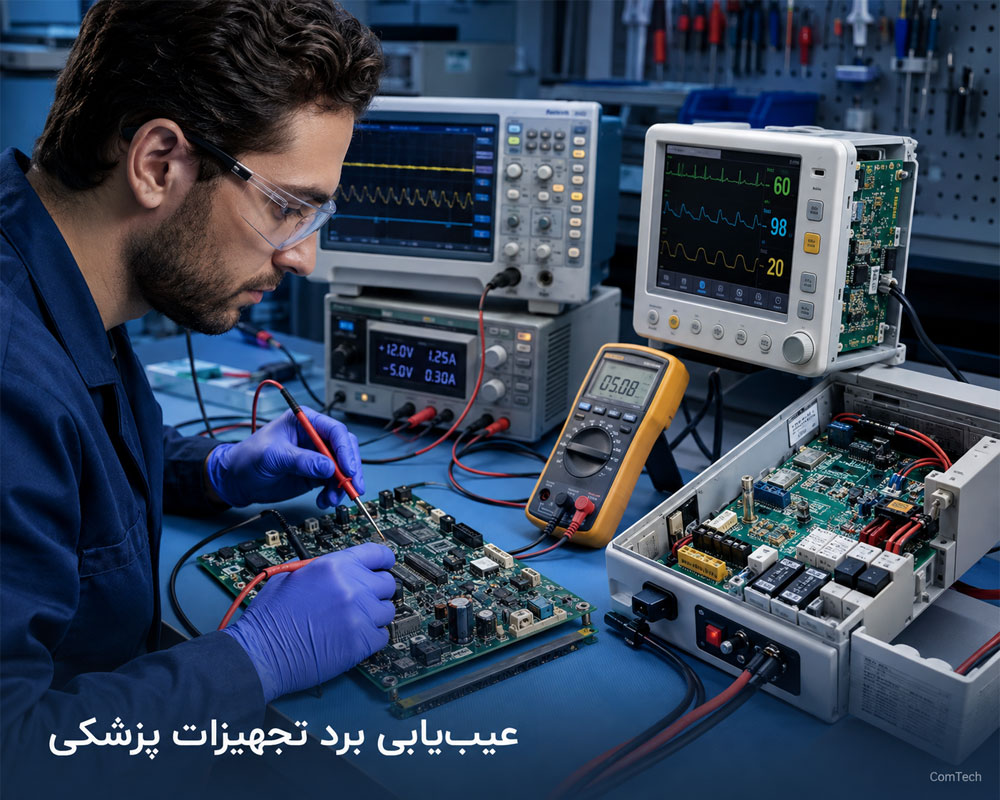

تعمیر تخصصی برد تجهیزات پزشکی و آزمایشگاهی
تعمیر برد تجهیزات پزشکی شامل عیب‌یابی و تعمیر بردهای الکترونیکی، منابع تغذیه، نمایشگر، پنل کاربری، مدار کنترل موتور، سنسورها، ماژول‌های ارتباطی و بخش‌های الکترونیکی تجهیزات درمانی، تشخیصی، آزمایشگاهی، توان‌بخشی و ورزشی است.
خرابی این تجهیزات می‌تواند باعث روشن نشدن دستگاه، نمایش Error، اختلال در اندازه‌گیری، از کار افتادن موتور یا پمپ، خاموشی ناگهانی، کار نکردن تاچ و نمایشگر یا قطع ارتباط بین ماژول‌ها شود. به همین دلیل تعمیر باید بر اساس اندازه‌گیری، نقشه مدار، بررسی شرایط کاری دستگاه و تست کنترل‌شده انجام شود. 🩺
خدمات تعمیر تجهیزات پزشکی، آزمایشگاهی و توان‌بخشی
روش تعمیر براساس مدل دستگاه، شماره فنی برد، نوع کاربری، ساختار الکترونیکی و سطح ایمنی موردنیاز انتخاب میشود. هدف تعمیر، بازگرداندن بخش معیوب به عملکرد تعریف‌شده دستگاه است و نه تغییر در عملکرد درمانی یا تنظیمات ایمنی آن.
| گروه تجهیزات | بخش‌های قابل بررسی |
|---|---|
| تجهیزات آزمایشگاهی | سانتریفیوژ، انکوباتور، آون، بن‌ماری، هات پلیت، pH متر، اسپکتروفتومتر و ترازو |
| تجهیزات مانیتورینگ | مانیتور علائم حیاتی، برد پاور، LCD، تاچ، پنل و ماژول‌های ارتباطی |
| فیزیوتراپی و توان‌بخشی | TENS، اولتراسوند تراپی، دیاترمی، شوک‌ویو و تجهیزات الکتروتراپی |
| تجهیزات تصویربرداری | بردهای جانبی MRI، CT Scan، Ultrasound و ماژول‌های پردازش و ارتباط |
| تجهیزات زیبایی | برد کنترل لیزر، IPL، سیستم خنک‌کننده، سنسورها و پنل کاربری |
| تجهیزات ورزشی | تردمیل، دوچرخه ثابت، الپتیکال و صندلی ماساژور |
| تجهیزات استریل | اتوکلاو، برد کنترل، سنسور فشار و دما، شیر برقی، پمپ و هیتر |
برای آشنایی تخصصی‌تر با ساختار این تجهیزات و روش عیب‌یابی بردهای پزشکی، صفحه آموزش تعمیر تجهیزات نیز از صفحات مرتبط این حوزه است.

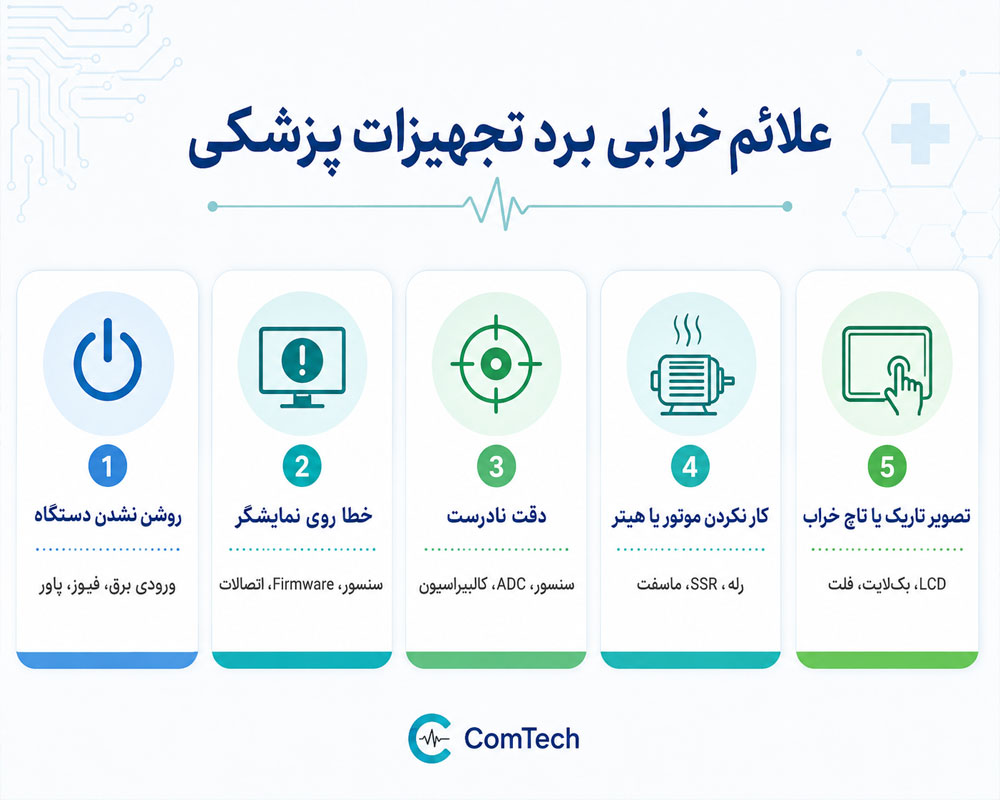

علائم خرابی برد تجهیزات پزشکی و علت‌های احتمالی
یک Error مشابه ممکن است از بخش‌های متفاوتی ایجاد شود. برای مثال روشن نشدن دستگاه می‌تواند ناشی از کابل برق، منبع تغذیه، مدار Standby، برد اصلی یا اتصال کوتاه یک ماژول جانبی باشد. به همین دلیل تعویض برد بدون اندازه‌گیری و تست مرحله‌ای روش مطمئنی برای تعمیر نیست.
| علامت خرابی | موارد قابل بررسی |
|---|---|
| دستگاه روشن نمی‌شود | ورودی برق، فیوز، پاور، مدار Standby، رگولاتورها و اتصال کوتاه |
| Error روی نمایشگر | کد خطا، سنسورها، حافظه، Firmware، ارتباط ماژول‌ها و کابل‌ها |
| اندازه‌گیری ناپایدار است | سنسور، ورودی Analog، ADC، Reference Voltage و نیاز به Calibration |
| موتور یا پمپ کار نمی‌کند | Driver، Relay، MOSFET، Triac، SSR، سنسور ایمنی و خود موتور |
| LCD تصویر ندارد | Panel، Backlight، Flat Cable، تغذیه LCD و مدار تصویر |
| تاچ کار نمی‌کند | Touch Panel، Controller، فلت و مدار رابط |
| دستگاه ریست میشود | افت ولتاژ، خازن، Watchdog، Firmware یا مصرف غیرعادی یک ماژول |
تعمیر برد منبع تغذیه تجهیزات پزشکی
عیب‌یابی پاور سوئیچینگ و ولتاژهای داخلی
برد Power Supply یکی از بخش‌های پرتکرار در تعمیر تجهیزات پزشکی و آزمایشگاهی است. خرابی خازن‌ها، MOSFET، دیود، PWM Controller، Optocoupler، رگولاتورها یا اتصال کوتاه خروجی می‌تواند باعث روشن نشدن یا خاموش شدن دستگاه شود.
موارد بررسی در تعمیر پاور دستگاه پزشکی
- بررسی Fuse، NTC و حفاظت ورودی
- تست Bridge Rectifier و MOSFETهای بخش قدرت
- بررسی خازن‌های اولیه و ثانویه
- کنترل مدار PWM و Feedback
- اندازه‌گیری Railهای خروجی
- بررسی Ripple و Noise در صورت نیاز
- تست مدار Standby
- بررسی اتصال کوتاه ماژول‌های مصرف‌کننده

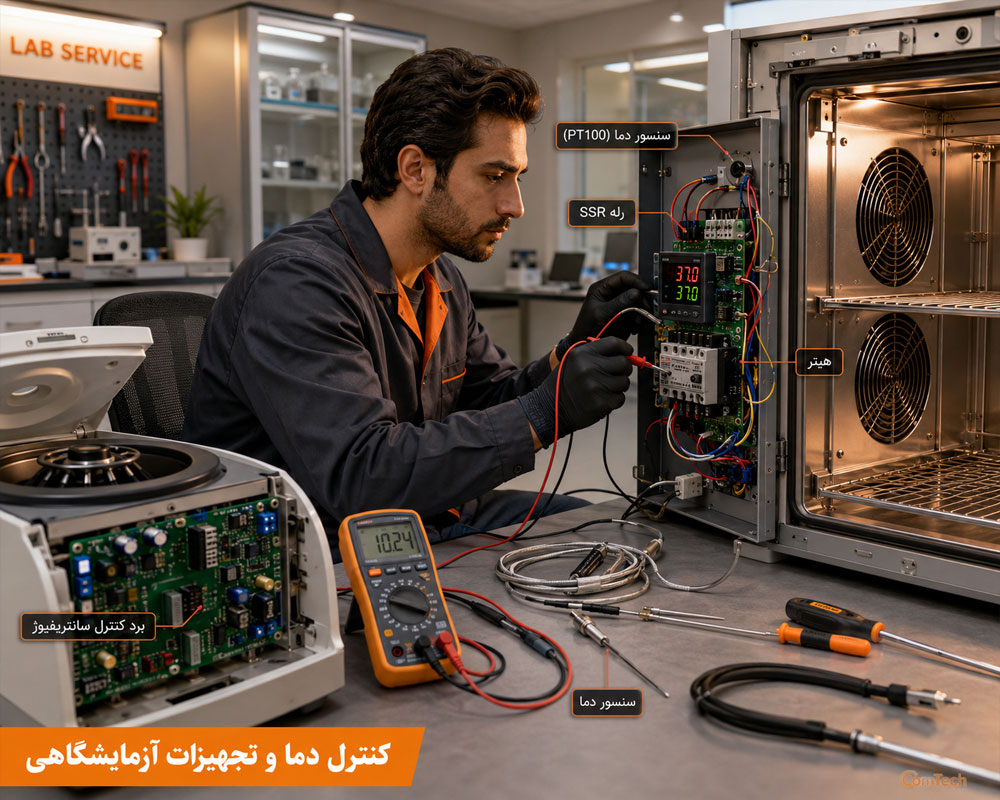

تعمیر تجهیزات آزمایشگاهی و برد کنترل دما و موتور
تعمیر تجهیزات آزمایشگاهی مانند سانتریفیوژ، آون، انکوباتور، هات پلیت، بن‌ماری، اسپکتروفتومتر، pH متر و هموژنایزر نیازمند بررسی هم‌زمان برد الکترونیکی، سنسورها و بخش مکانیکی دستگاه است.
در تجهیزات اندازه‌گیری و کنترل، خطای کوچک در سنسور دما، سرعت موتور یا Reference Voltage می‌تواند نتیجه نهایی دستگاه را تغییر دهد؛ بنابراین پس از تعمیر، Calibration یا Verification معتبر اهمیت زیادی دارد.
تعمیر برد سانتریفیوژ آزمایشگاهی
در سانتریفیوژ، مدار کنترل دور موتور، Driver، سنسور RPM، قفل درب، پنل و منبع تغذیه بررسی می‌شوند. خطای Door Lock یا Speed Error ممکن است هم از سنسور و هم از مدار Drive ایجاد شود.
بخش‌های مهم سانتریفیوژ
- Motor Driver
- Hall Sensor یا Tachometer
- Door Interlock
- Power Supply
- Display و Keypad
- کنترلر اصلی
تعمیر آون و انکوباتور آزمایشگاهی
در آون و انکوباتور، سنسور دما، Heater، SSR، Relay، کنترلر PID، Fan و مدارهای حفاظتی بررسی می‌شوند. بالا یا پایین بودن دمای نمایش‌داده‌شده همیشه به معنی خرابی Heater نیست.
تعمیر اسپکتروفتومتر و تجهیزات اپتیکی
در بخش الکترونیک اسپکتروفتومتر، منبع تغذیه، پردازشگر، نمایشگر، ارتباط دیجیتال و مدارهای مرتبط با Detector قابل بررسی هستند. بخش اپتیکی، منبع نور و Calibration نهایی باید براساس روش تعریف‌شده همان دستگاه ارزیابی شوند.
تعمیر pH متر و تجهیزات اندازه‌گیری دقیق
مدار ورودی pH Meter دارای امپدانس بالا و حساس به آلودگی، رطوبت و نشتی جریان است. در عیب‌یابی، الکترود، کانکتور، مدار ورودی، Reference و تغذیه بررسی می‌شوند.
برندهای قابل بررسی شامل Eppendorf، Hettich، Shimadzu، Memmert، Binder، Thermo Scientific، IKA و Mettler Toledo هستند و پذیرش نهایی به مدل و موجود بودن اطلاعات فنی و قطعات بستگی دارد.

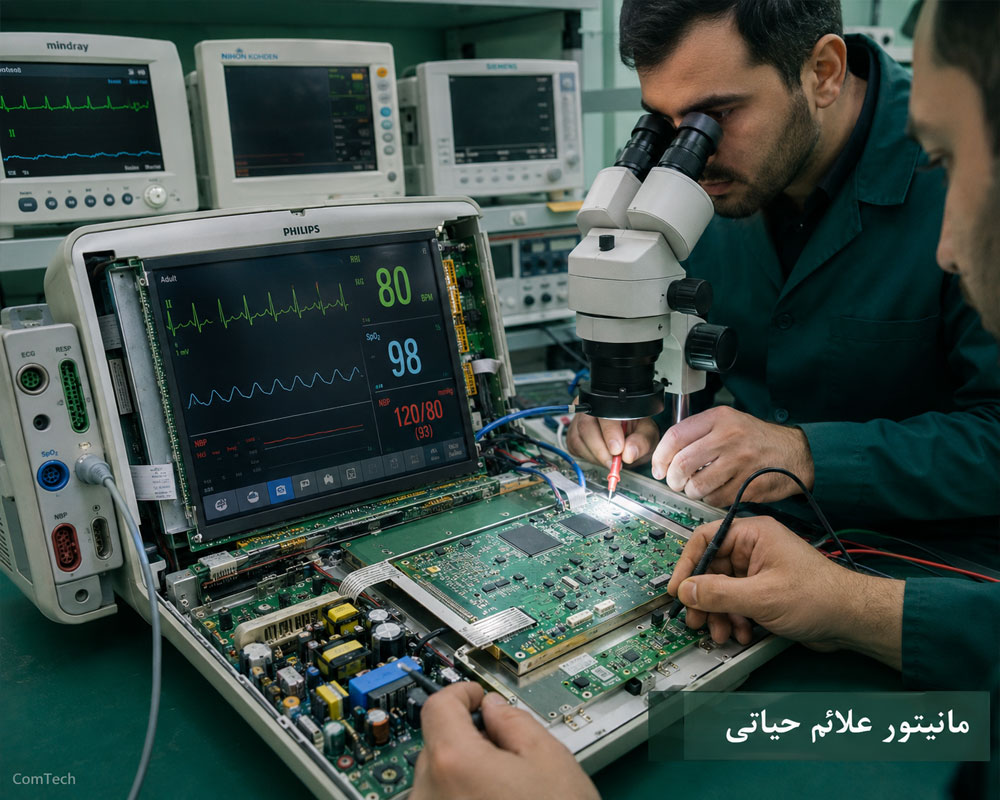

تعمیر مانیتور علائم حیاتی و برد نمایشگر پزشکی
مانیتور علائم حیاتی اطلاعاتی مانند ECG، SpO2، فشار خون غیرتهاجمی، دما و تنفس را نمایش می‌دهد. خدمات تعمیر الکترونیکی می‌تواند شامل پاور، LCD، Backlight، Touch، پنل، برد پردازش و ماژول‌های ارتباطی باشد.
پس از تعمیر الکترونیکی، صحت پارامترهای بالینی باید با Simulator یا تجهیزات مرجع معتبر و توسط واحد مهندسی پزشکی یا مسئول فنی تأیید شود.
رفع روشن نشدن و خاموشی مانیتور بیمار
باتری، آداپتور، پاور داخلی، DC-DC Converter و اتصال کوتاه ماژول‌های جانبی از موارد مهم در عیب‌یابی روشن نشدن مانیتور هستند.
تعمیر صفحه نمایش و پنل مانیتور پزشکی
| بخش | روش بررسی |
|---|---|
| برد پاور | بررسی ولتاژ، خازن، MOSFET، Feedback و مدارهای حفاظت |
| LCD و Backlight | تست Panel، Flat Cable و مدار نور پس‌زمینه |
| برد پردازش | بررسی تغذیه، حافظه، Firmware و ارتباط ماژول‌ها |
| Touch و Keypad | تست صفحه لمسی، Controller، فلت و مدار ورودی کاربر |
خدمات تعمیر برای برخی مدل‌های Philips، GE، Mindray، Nihon Kohden، Zoll و Siemens پس از بررسی مدل، شماره فنی و امکان تأمین قطعه انجام میشود.

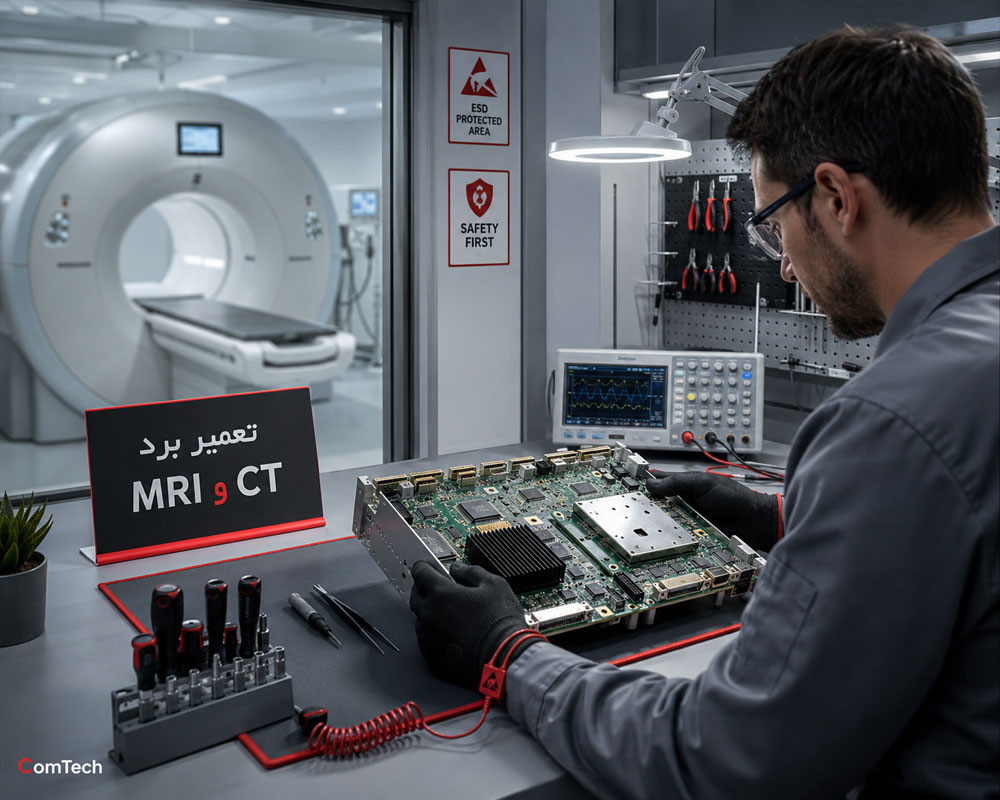

تعمیر برد MRI و CT Scan در محدوده الکترونیکی مجاز
بردهای دستگاه‌های MRI و CT Scan می‌توانند شامل بخش‌های تغذیه، پردازش، ارتباط، کنترل حرکت و Interface باشند. پذیرش برد برای تعمیر براساس شماره فنی، عملکرد برد و محدوده قابل تست انجام میشود.
بخش‌های مربوط به ولتاژهای بسیار بالا، تیوب X-Ray، RF، میدان مغناطیسی و ایمنی پرتوی خارج از تست معمول برد هستند و راه‌اندازی نهایی دستگاه باید طبق دستورالعمل سازنده انجام شود.

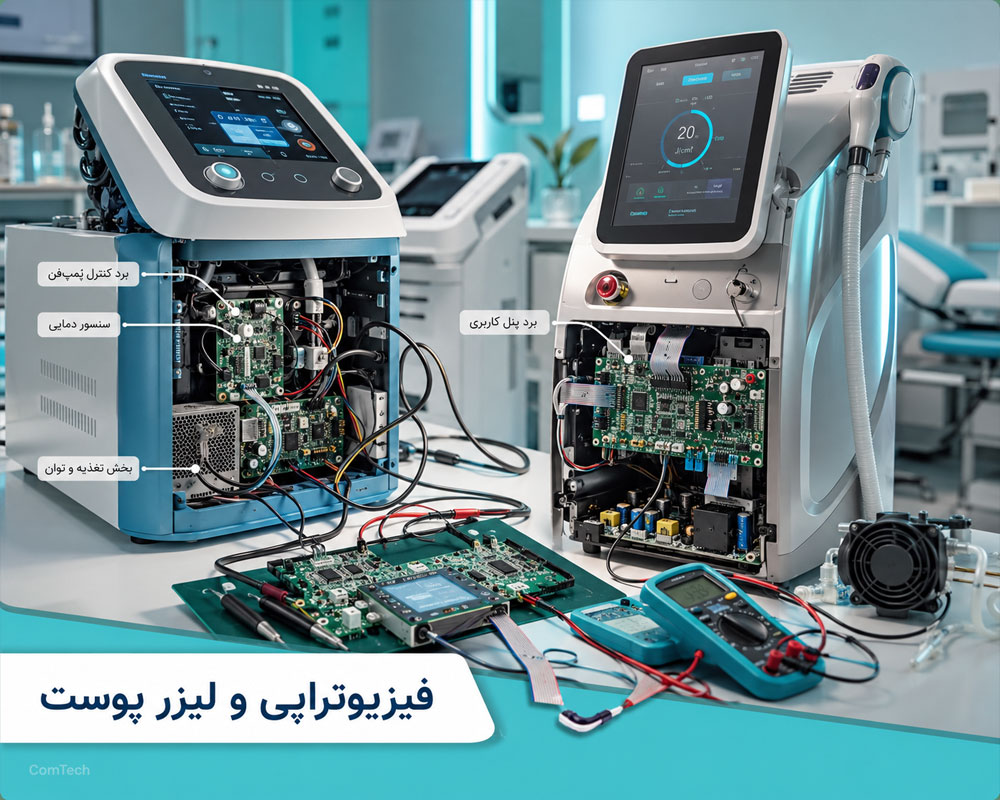

تعمیر برد دستگاه فیزیوتراپی و تجهیزات توان‌بخشی
تجهیزات فیزیوتراپی دارای بردهای تولید، کنترل و پایش انرژی هستند. در تعمیر این دستگاه‌ها، پاور، پنل، سنسورها، مدارهای Drive، سیستم خنک‌کننده و خطاهای داخلی بررسی می‌شوند.
تعمیر TENS و تجهیزات الکتروتراپی
در بخش الکترونیکی، Power Supply، Control Board، Keypad، Display و مدارهای خروجی از نظر خرابی قطعات و ارتباط داخلی بررسی می‌شوند. تأیید شکل موج و پارامترهای درمانی پس از تعمیر باید با ابزار مرجع انجام شود.
تعمیر دستگاه اولتراسوند تراپی
برد کنترل، پاور، پنل کاربری، سنسورهای حرارتی و ارتباط هندپیس از بخش‌های قابل بررسی هستند. عملکرد نهایی Applicator و خروجی درمانی باید جداگانه Calibration شود.
تعمیر شوک‌ویو و دیاترمی
خرابی پاور، خنک‌کننده، برد کنترل، سنسور و Interface در این تجهیزات قابل بررسی است. بخش تولید انرژی و ایمنی خروجی نیاز به آزمون تخصصی مطابق مشخصات سازنده دارد.
تعمیر برد دستگاه لیزر پوست، IPL و تجهیزات زیبایی
در تجهیزات لیزر و IPL، بخش‌هایی مانند Power Supply، Chiller، Pump، Flow Sensor، Temperature Sensor، Display و Control Board می‌توانند در بروز خطا نقش داشته باشند.
رفع Error سیستم خنک‌کننده لیزر
- بررسی فن
- بررسی پمپ
- تست Flow Sensor
- بررسی Temperature Sensor
- تست Relay و MOSFETهای بخش Drive
- بررسی ارتباط برد اصلی با Chiller
کنترل خروجی پس از تعمیر برد لیزر
تست روشن شدن برد یا حذف Error برای تأیید دستگاه کافی نیست. انرژی خروجی، سیستم خنک‌کننده و عملکرد ایمنی باید با تجهیزات مناسب و توسط فرد واجد صلاحیت ارزیابی شوند.
برندهای رایج قابل بررسی شامل BTL، Chattanooga، Zimmer، Enraf Nonius، Candela، Alma، Lumenis و Lutronic هستند.

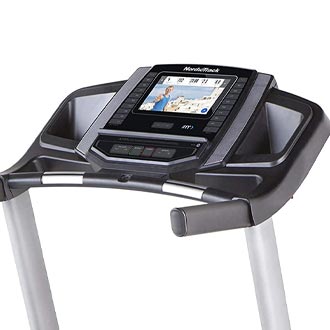

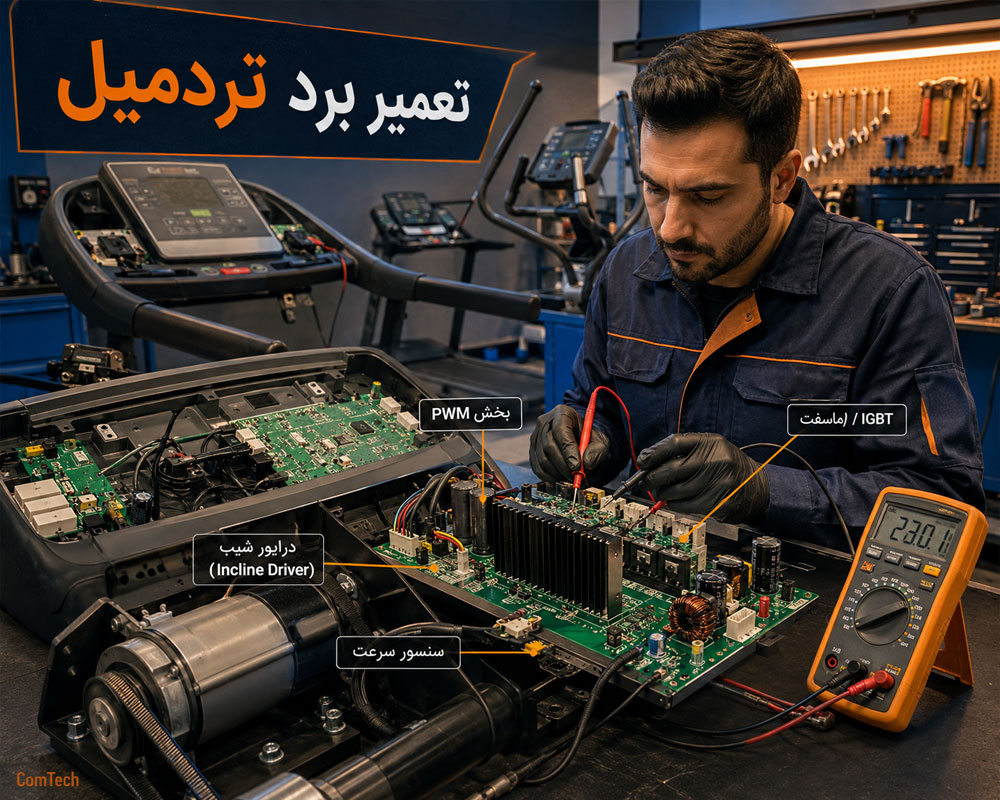

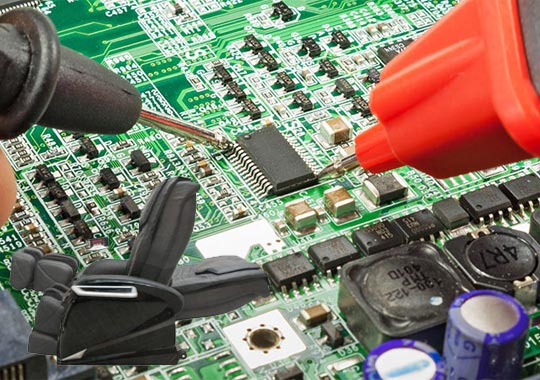

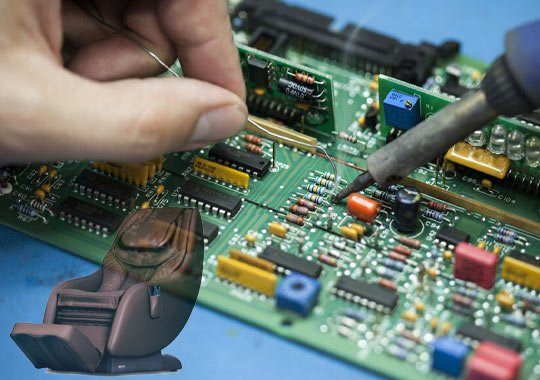

تعمیر برد تردمیل و تجهیزات ورزشی دیجیتال
خدمات این بخش شامل تعمیر تردمیل خانگی و باشگاهی، دوچرخه ثابت، الپتیکال، دستگاه پارویی و صندلی ماساژور است. روشن نشدن، Error موتور، نوسان سرعت، کار نکردن شیب، سوختن فیوز یا خاموش شدن پنل از خرابی‌های پرتکرار هستند. 🏃
| تجهیزات | قطعات قابل بررسی |
|---|---|
| تردمیل | Motor Controller، MOSFET یا IGBT، PWM، سنسور سرعت و برد شیب |
| دوچرخه ثابت | Display، Speed Sensor، سیستم مقاومت و آداپتور |
| صندلی ماساژور | Motor Driver، Relay، Main Board، Heater و پنل |
برندهایی مانند Technogym، Life Fitness، Matrix، BH Fitness، Precor، NordicTrack، Sole و Sportop پس از بررسی مدل و امکان تعمیر قابل پذیرش هستند.

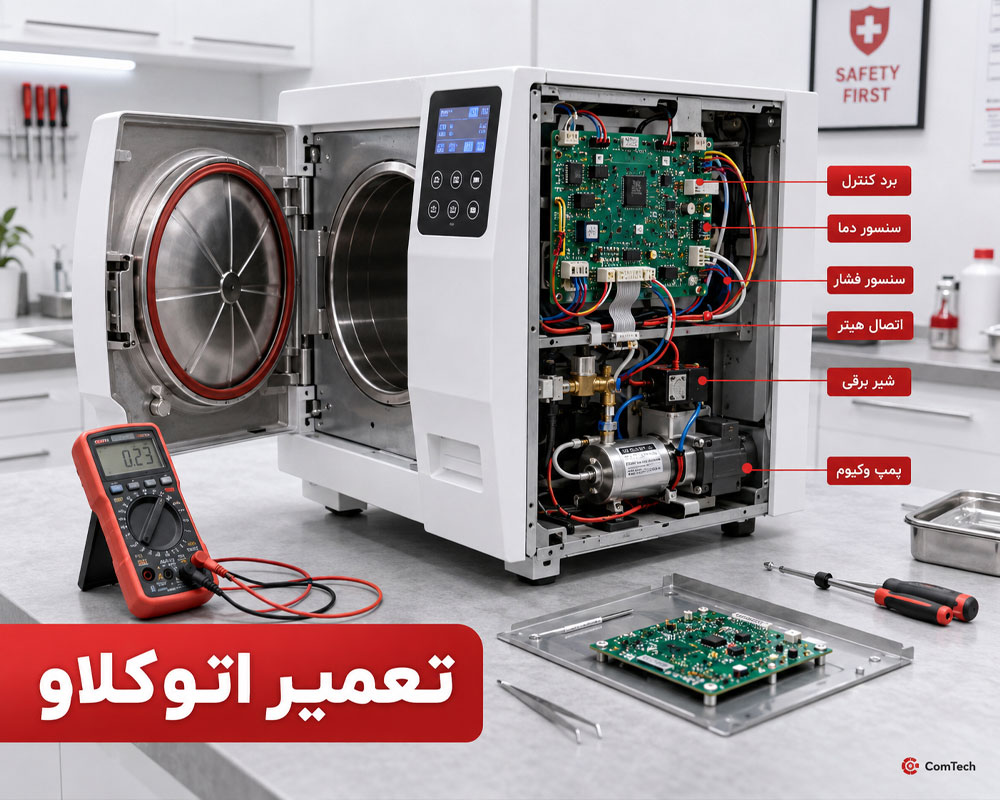

تعمیر اتوکلاو دندانپزشکی و تجهیزات استریل
تعمیر اتوکلاو شامل بررسی برد کنترل، Power Supply، Sensor دما و فشار، Heater، Valve، Pump، Vacuum System، Display و Errorهای دستگاه است.
علائم خرابی متداول اتوکلاو
- دستگاه روشن نمی‌شود
- دما بالا نمی‌رود
- فشار به مقدار مورد انتظار نمی‌رسد
- چرخه کامل نمی‌شود
- Error سنسور دما یا فشار نمایش داده میشود
- پمپ یا شیر برقی عمل نمی‌کند
- نمایشگر یا کلیدها کار نمی‌کنند
کنترل چرخه استریل بعد از تعمیر
از آنجا که اتوکلاو مستقیماً با فرآیند استریلیزاسیون مرتبط است، تعمیر برد یا قطعه باید پس از نصب با تست عملکرد و اعتبارسنجی چرخه طبق دستورالعمل سازنده و پروتکل کنترل عفونت مرکز همراه باشد.
تعمیر مدار سنسورها و ورودی‌های آنالوگ تجهیزات پزشکی
عیب‌یابی سنسور، ADC و Reference Voltage
بسیاری از تجهیزات پزشکی و آزمایشگاهی از Sensorهای دما، فشار، موقعیت، سرعت، جریان و نور استفاده می‌کنند. خرابی سنسور یا مدار Conditioning می‌تواند باعث داده نادرست شود.
بخش‌های قابل بررسی
- Sensor Supply
- Reference Voltage
- Operational Amplifier
- Filter Circuit
- ADC
- Connector و کابل سنسور
- Ground و Shield
تعمیر برد ارتباطی و ماژول‌های دیجیتال دستگاه پزشکی
عیب‌یابی RS232، RS485، USB و شبکه
برخی تجهیزات پزشکی و آزمایشگاهی برای ارتباط با کامپیوتر، سیستم LIS، شبکه یا ماژول داخلی از رابط‌های مختلف استفاده می‌کنند. قطع ارتباط می‌تواند از Connector، Transceiver، Isolation Circuit، Power Supply یا Firmware باشد.
- بررسی پورت USB
- بررسی RS232 و RS485
- تست Ethernet و شبکه
- بررسی Communication Transceiver
- تست Digital Isolator
- بررسی کابل و Connector
برای تکنسین‌هایی که قصد یادگیری تحلیل بردهای بدون نقشه، تست Pointها و روش‌های مهندسی معکوس را دارند، صفحه آموزش مهندسی معکوس از دوره‌های مرتبط با تعمیر بردهای تخصصی است.
تعمیر نمایشگر، تاچ و پنل کاربری تجهیزات پزشکی
رفع تصویر نداشتن و تاریک شدن LCD
در تعمیر Display ابتدا تغذیه پنل، Flat Cable، Backlight، Driver LED و سیگنال تصویر بررسی می‌شوند. در بعضی دستگاه‌ها خرابی Backlight با خرابی LCD اشتباه گرفته میشود.
تعمیر Touch Panel و Keypad
بی‌پاسخ بودن Touch می‌تواند از خود صفحه لمسی، Controller، کابل رابط یا Software باشد. Keypadهای Membrane نیز ممکن است به دلیل شکستگی مسیر یا خرابی Flat Cable عمل نکنند.
موارد بررسی پنل کاربری
- LCD
- Backlight
- Touch Controller
- Membrane Keypad
- Flat Cable
- Connector
- Power Rail

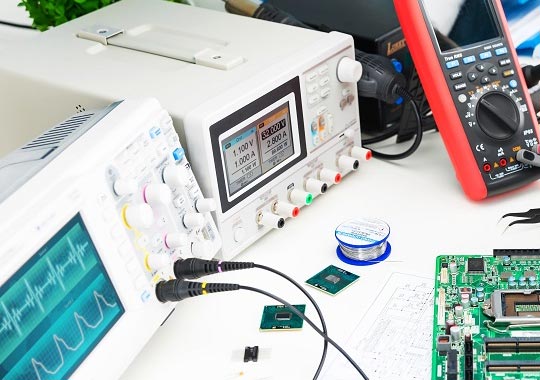

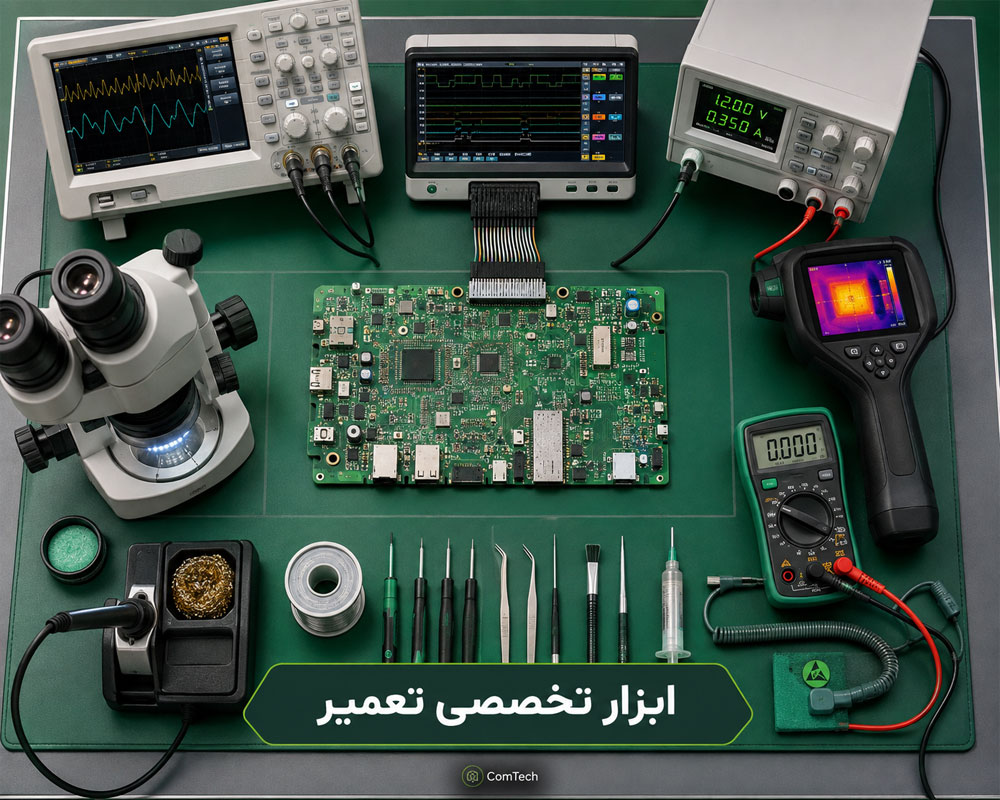

ابزارهای تخصصی تعمیر برد تجهیزات پزشکی
برای تعمیر بردهای حساس، ابزار با توجه به نوع خرابی انتخاب میشود. هدف استفاده از تجهیزات دقیق، کاهش خطای تشخیص و جلوگیری از تعویض بی‌دلیل قطعات سالم است. 🛠️
| ابزار | کاربرد |
|---|---|
| مولتی‌متر دقیق | اندازه‌گیری ولتاژ، مقاومت، دیود و اتصال کوتاه |
| Oscilloscope | بررسی PWM، Clock، Ripple و سیگنال‌های کنترلی |
| Logic Analyzer | بررسی برخی ارتباطات دیجیتال |
| منبع تغذیه آزمایشگاهی | کنترل جریان و تست مدارهای کم‌ولتاژ |
| Thermal Camera | شناسایی نقاط دارای دمای غیرعادی |
| میکروسکوپ | بررسی SMD، خوردگی، کانکتور و لحیم‌کاری |
| هویه و Hot Air | تعمیر و تعویض قطعات الکترونیکی |
تعمیرکارانی که نیاز به تقویت مهارت نقشه‌خوانی، SMD، Power Supply و تحلیل برد دارند می‌توانند صفحه آموزش تعمیر برد را نیز بررسی کنند؛ بخش مهمی از اصول عیب‌یابی بردهای چندلایه میان حوزه‌های تخصصی مشترک است.

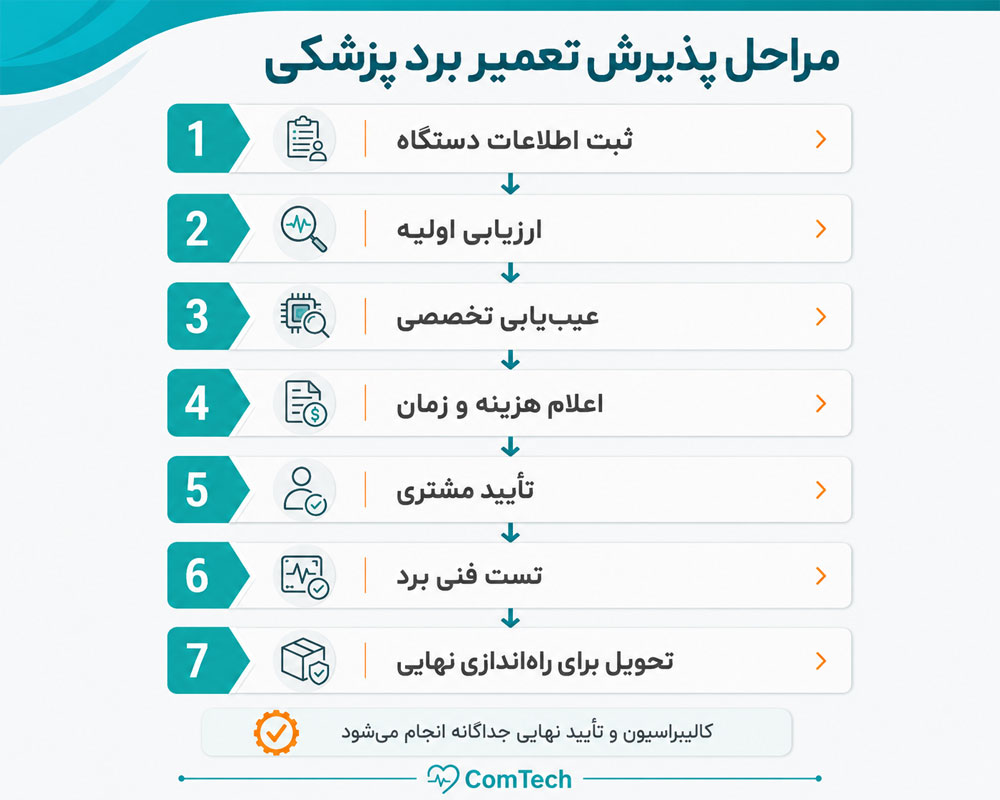

مراحل پذیرش و تعمیر برد تجهیزات پزشکی
فرایند عیب‌یابی تا تحویل برد تعمیرشده
- ثبت اطلاعات دستگاه: مدل، شماره سریال، شماره فنی برد و شرح خرابی ثبت میشود.
- ثبت Error: کد خطا و شرایط ایجاد آن در صورت دسترسی ثبت میشود.
- بازدید ظاهری: آثار سوختگی، رطوبت، خوردگی، ضربه و تعمیر قبلی بررسی می‌شوند.
- بررسی تغذیه: ورودی، Fuse، Railهای اصلی و اتصال کوتاه بررسی می‌شوند.
- تست بخش معیوب: Power، Control، Sensor، Motor Driver، Display یا Communication Board بررسی میشود.
- اعلام هزینه: پس از مشخص شدن مسیر تعمیر، هزینه و نیاز احتمالی به قطعه اعلام میشود.
- دریافت تأیید مشتری: تعمیر یا تعویض قطعه پس از تأیید انجام میشود.
- تعمیر برد: قطعه معیوب با نمونه دارای مشخصات فنی مناسب جایگزین میشود.
- تست الکترونیکی: ولتاژها، جریان، ارتباط و عملکرد بخش تعمیرشده کنترل می‌شوند.
- تحویل برای راه‌اندازی: دستگاه برای تست ایمنی، Calibration و تأیید نهایی تحویل میشود.
چک‌لیست کنترل کیفیت برد پس از تعمیر
- ✅ بررسی اتصال کوتاه Railهای اصلی
- ✅ کنترل ولتاژهای خروجی
- ✅ بررسی مصرف جریان
- ✅ کنترل دمای قطعات مهم
- ✅ تست ارتباط ماژول‌های مرتبط
- ✅ بررسی Display و Panel در صورت ارتباط با خرابی
- ✅ تست Driver تعمیرشده
- ✅ کنترل Connector و Flat Cable
- ✅ ثبت قطعات تعویض‌شده
آزمون ایمنی و کالیبراسیون بعد از تعمیر
تفاوت تست برد با تأیید کامل دستگاه پزشکی
پس از تعمیر یک برد ممکن است خروجی‌های الکترونیکی صحیح باشند، اما این موضوع به معنی تأیید کل دستگاه برای استفاده بالینی نیست. دستگاه باید در محل مناسب و با تجهیزات مرجع از نظر ایمنی و عملکرد نهایی بررسی شود.
مواردی که ممکن است پس از تعمیر نیاز به کنترل داشته باشند
- اتصال زمین حفاظتی
- عایق‌بندی الکتریکی
- نشتی جریان متناسب با نوع دستگاه
- عملکرد Alarmها
- صحت Sensorها
- Calibration اندازه‌گیری
- عملکرد سیستم‌های حفاظتی
- تست عملکرد مطابق دستورالعمل سازنده
قیمت تعمیر برد تجهیزات پزشکی چگونه تعیین میشود؟
هزینه تعمیر برد تجهیزات پزشکی به نوع دستگاه، شماره فنی برد، شدت آسیب، تعداد قطعات معیوب، پیچیدگی مدار، موجود بودن قطعات و مدت تست بستگی دارد.
| نوع خدمات | عامل مؤثر بر هزینه |
|---|---|
| تعمیر پاور | نوع Power Supply و قطعات قدرت آسیب‌دیده |
| تعمیر Main Board | پردازنده، حافظه، تغذیه و بخش ارتباطی |
| تعمیر Motor Driver | نوع Driver و وضعیت موتور یا بار خارجی |
| تعمیر Display | LCD، Backlight، Touch و Interface |
| تعمیر آب‌خوردگی | وسعت خوردگی و تعداد مسیرهای آسیب‌دیده |
گارانتی خدمات تعمیر برد تجهیزات پزشکی
گارانتی خدمات به بخش تعمیرشده و قطعات ثبت‌شده مربوط است. خرابی ناشی از نوسان برق، آب‌خوردگی مجدد، اتصال اشتباه، خرابی بخش دیگری از دستگاه یا دست‌کاری خارج از تعمیر انجام‌شده، نیازمند بررسی جداگانه است.
کالیبراسیون، ایمنی الکتریکی و صحت پارامترهای درمانی یا اندازه‌گیری جزو تأیید نهایی دستگاه هستند و باید پس از نصب برد بررسی شوند.
راهنمای ارسال برد تجهیزات پزشکی برای تعمیر
اطلاعات موردنیاز هنگام ارسال برد
- مدل کامل دستگاه نوشته شود.
- Part Number برد ثبت شود.
- Error Code دستگاه در صورت وجود ارسال شود.
- شرح دقیق علائم خرابی نوشته شود.
- سابقه تعمیر یا آب‌خوردگی اعلام شود.
- از نحوه اتصال کابل‌ها و سوکت‌ها عکس گرفته شود.
- برد داخل بسته آنتی‌استاتیک قرار گیرد.
- اطراف برد با ضربه‌گیر مناسب محافظت شود.
- از وارد شدن فشار به Connectorها جلوگیری شود.
- اطلاعات حساس بیمار همراه دستگاه ارسال نشود مگر در صورت ضرورت و هماهنگی.
نکات مهم پیش از تحویل دستگاه پزشکی برای تعمیر
- کد خطا و شرایط ایجاد آن ثبت شود.
- اگر خرابی متناوب است، زمان و شرایط بروز آن توضیح داده شود.
- لوازم جانبی مرتبط فقط در صورت نیاز همراه دستگاه ارسال شوند.
- اطلاعات بیمار از حافظه‌های قابل جدا شدن حذف یا محافظت شوند.
- از باز کردن بخش‌های دارای High Voltage توسط افراد غیرمتخصص خودداری شود.
- دستگاه دارای Laser، Radiation یا انرژی ذخیره‌شده فقط توسط افراد آموزش‌دیده جابه‌جا شود.
