کلاس آموزش نرم افزار ماتریکس طلا سازی Matrix

آموزش ماتریکس طراحی طلا و جواهر از صفر تا فایل تولید

دوره آموزش طراحی طلا و جواهر با ماتریکس (Matrix / MatrixGold) یک مسیر تخصصی و پروژه‌محور برای یادگیری طراحی سه‌بعدی زیورآلات، مدل‌سازی دقیق قطعات، جانمایی سنگ‌های قیمتی و آماده‌سازی فایل برای ساخت است. هنرجو در این دوره از اصول مدل‌سازی سه‌بعدی و شناخت ساختار نرم‌افزار شروع می‌کند و به‌تدریج وارد طراحی انگشتر، حلقه، پلاک، گردنبند، گوشواره، النگو، دستبند، سرویس جواهر، پایه نگین، قفل و قطعات متحرک می‌شود.

تمرکز کلاس فقط روی ساخت یک مدل زیبا نیست. طرح جواهر باید از نظر ابعاد، ضخامت، وزن، محل قرارگیری سنگ، استحکام، فضای مونتاژ، قابلیت پرینت سه‌بعدی و امکان تولید نیز بررسی شود. به همین دلیل بخش مهمی از آموزش به تبدیل یک ایده هنری به مدل سه‌بعدی قابل ساخت اختصاص دارد.

در نسل جدید این خانواده نرم‌افزاری، ماتریکس گلد (MatrixGold) مسیر توسعه ابزارهای تخصصی طراحی جواهر را ادامه داده و امکانات طراحی پارامتریک، تاریخچه قابل ویرایش، رندر و آماده‌سازی تولید را در کنار محیط Rhino ارائه می‌کند.

طراحی جواهر با نرم‌افزارهای تخصصی طراحی به کمک کامپیوتر (CAD) باعث می‌شود طراح قبل از ساخت فیزیکی محصول، فرم، ابعاد، محل سنگ‌ها و جزئیات فنی را با دقت بررسی کند.

هنرجو در طول کلاس از مدل‌های ساده شروع می‌کند و پس از تسلط بر Curve، Surface و Solid به پروژه‌های پیچیده‌تر شامل نگین‌گذاری، فرم‌های ارگانیک، قطعات متحرک و ست‌های کامل می‌رسد.

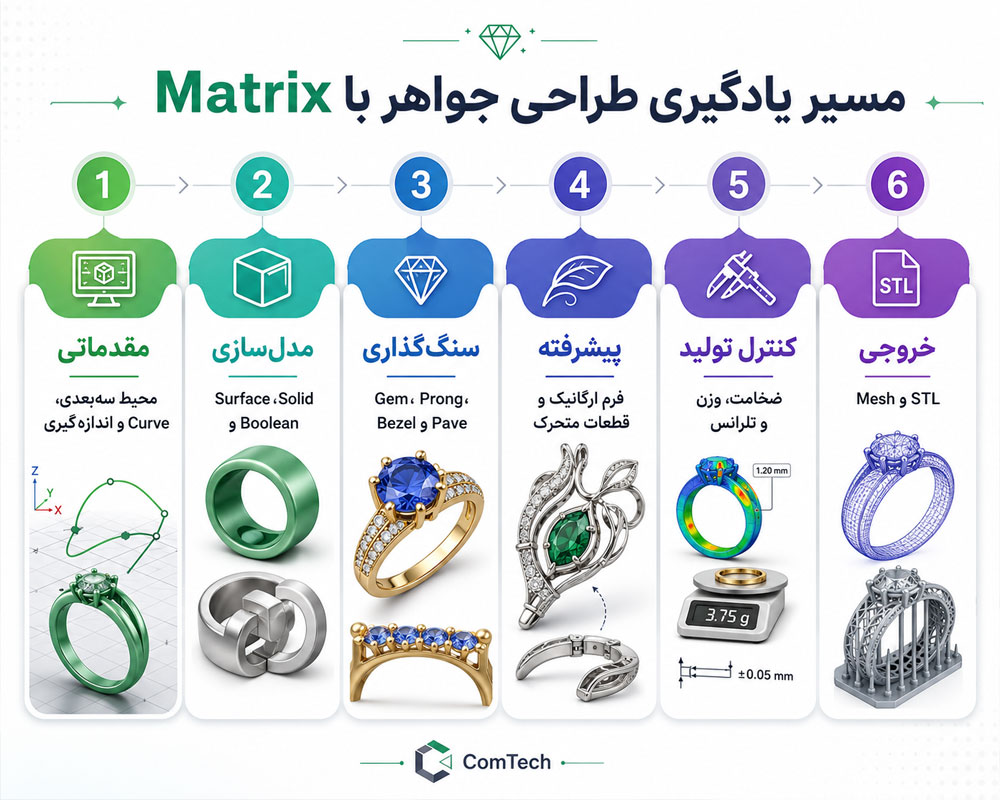

مسیر یادگیری طراحی جواهر با Matrix

آشنایی با محیط MatrixGold و ارتباط آن با Rhino

برای یادگیری حرفه‌ای طراحی جواهر، هنرجو باید علاوه بر ابزارهای اختصاصی Matrix، منطق اصلی مدل‌سازی در راینو (Rhino) را نیز درک کند.

بخش های اصلی محیط کار سه بعدی

• پنجره‌های دید یا Viewport
• خط فرمان
• نوار ابزارها
• پنل لایه‌ها
• پنل Properties
• مدیریت Object
• تاریخچه طراحی در ابزارهای پارامتریک

چرا شناخت Rhino برای Matrix مهم است

بخش بزرگی از مدل‌سازی دقیق بر پایه منطق Curve، Surface، Solid و ابزارهای هندسی Rhino انجام می‌شود. در نسخه‌های جدید MatrixGold نیز یکپارچگی با Rhino بخش مهمی از Workflow نرم‌افزار است.

آموزش Viewport و کنترل نمای مدل سه بعدی

کار با نماهای مختلف مدل

• نمای بالا
• نمای جلو
• نمای راست
• نمای Perspective
• Zoom
• Pan
• Rotate View

طراحی فقط از نمای Perspective انجام نمی‌شود

برای کنترل ضخامت، تقارن و ارتفاع مدل باید آن را از چند نما بررسی کرد.

آموزش واحد اندازه گیری در طراحی جواهر

ساخت مدل با ابعاد واقعی

در طراحی جواهر، اختلاف کوچک در اندازه می‌تواند روی وزن، ضخامت و محل سنگ اثر بگذارد. بنابراین پروژه باید از ابتدا با Unit صحیح ساخته شود.

آموزش Curve برای طراحی طلا و جواهر

منحنی (Curve) یکی از پایه‌های اصلی مدل‌سازی در Matrix و Rhino است. بسیاری از Surfaceها و حجم‌های جواهر ابتدا از Curve ساخته می‌شوند.

انواع منحنی های مورد استفاده

• Line
• Polyline
• Arc
• Circle
• Ellipse
• Control Point Curve
• Interpolated Curve

Curve تمیز پایه مدل سه بعدی تمیز است

اگر منحنی اولیه دارای شکست، نقطه اضافی یا فرم نامناسب باشد، Surface و حجم نهایی نیز می‌تواند مشکلات هندسی داشته باشد.

آموزش Control Point برای اصلاح فرم جواهر

ویرایش دقیق انحنا و فرم

هنرجو یاد می‌گیرد Control Pointها را به‌اندازه لازم و با نظم مناسب استفاده کند تا Curve نرم و قابل کنترل باقی بماند.

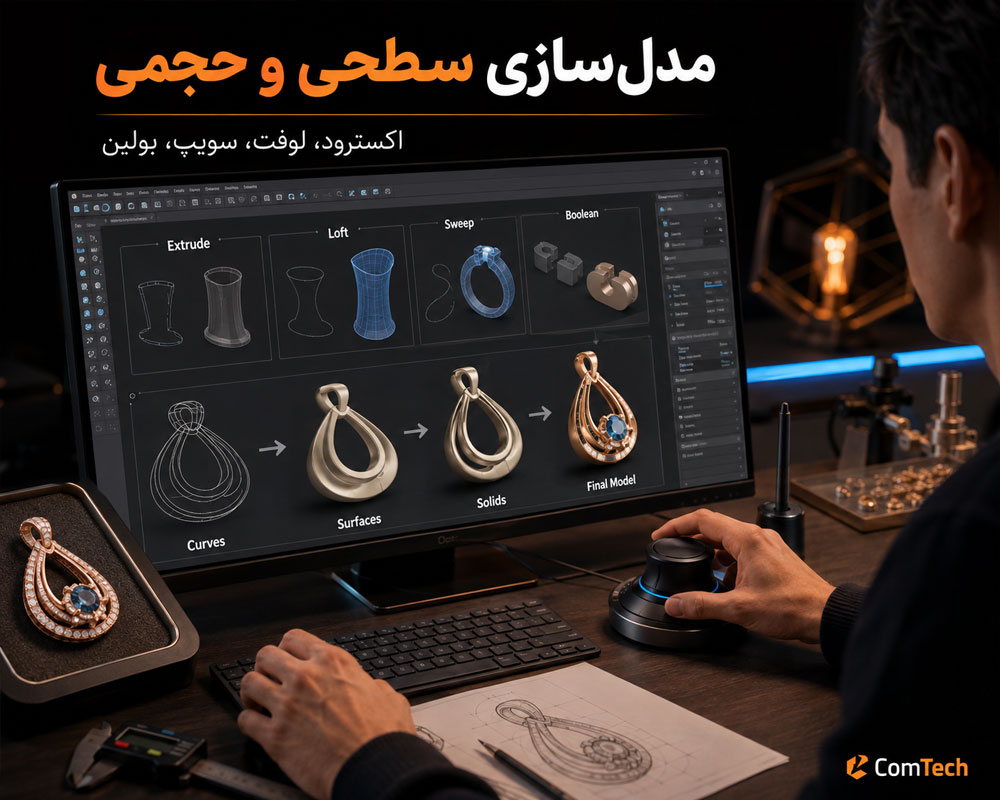

آموزش Surface Modeling در Matrix

ساخت سطوح سه بعدی از Curve ها

• Extrude
• Loft
• Sweep
• Revolve
• Surface from Curve Network
• Patch در کاربرد مناسب

انتخاب ابزار Surface به فرم طرح بستگی دارد

برای ساخت هر مدل نباید همیشه از یک دستور استفاده شود. فرم حلقه، گل، پلاک یا رکاب ممکن است Workflow متفاوتی داشته باشد.

آموزش Extrude در مدل سازی طلا

تبدیل Curve دو بعدی به حجم

Extrude برای ساخت فرم‌هایی مانند پلاک اسم، نوشته برجسته، اجزای هندسی و بعضی قطعات جواهر کاربرد فراوان دارد.

آموزش Loft برای ساخت فرم های نرم

ایجاد سطح میان چند مقطع

Loft می‌تواند چند Profile را به یک Surface پیوسته تبدیل کند و برای فرم‌های تدریجی و تغییر مقطع کاربرد دارد.

آموزش Sweep برای ساخت رکاب و فرم های منحنی

حرکت مقطع روی مسیر

• Sweep یک‌ریل
• Sweep دوریل
• کنترل مقطع
• کنترل Twist

آموزش Boolean برای ترکیب حجم های جواهر

اتصال و برش Solid ها

• Boolean Union
• Boolean Difference
• Boolean Intersection

Boolean ناموفق معمولاً دلیل هندسی دارد

باز بودن مدل، سطح معیوب، هم‌سطح بودن قسمت‌ها یا برخورد نامناسب می‌تواند باعث خطا در عملیات Boolean شود.

آموزش Solid Modeling برای جواهرات قابل تولید

ساخت حجم بسته و قابل بررسی

برای بسیاری از فرآیندهای تولید، مدل نهایی باید یک حجم بسته و منطقی داشته باشد تا بتوان آن را به Mesh مناسب تبدیل کرد.

آموزش طراحی انگشتر در Matrix

ساخت Shank یا رکاب اصلی انگشتر

هنرجو ابتدا اندازه حلقه را مشخص کرده و سپس پروفیل رکاب را براساس مدل کلاسیک، ظریف، پهن یا فانتزی طراحی می‌کند.

ضخامت رکاب فقط براساس ظاهر انتخاب نمی‌شود

ضخامت باید با وزن، جنس، روش ساخت، فرم مدل و نوع استفاده تناسب داشته باشد.

آموزش تعیین سایز انگشتر

کنترل قطر و محیط داخلی حلقه

یکی از بخش‌های پایه طراحی، تبدیل سایز سفارش مشتری به ابعاد صحیح داخلی مدل است.

آموزش طراحی انگشتر تک نگین

ساخت Head برای سنگ مرکزی

1. انتخاب سایز سنگ
2. تعیین محل سنگ
3. ساخت نگین‌خور
4. ساخت چنگ‌ها
5. طراحی Under Gallery
6. اتصال Head به رکاب
7. کنترل ضخامت

آموزش طراحی انگشتر Halo

قرار دادن سنگ های ریز دور سنگ مرکزی

در طرح Halo فاصله، زاویه و ارتفاع سنگ‌های جانبی باید به‌گونه‌ای تنظیم شود که طرح متقارن و قابل اجرا باشد.

آموزش طراحی انگشتر چند ردیفه

چینش نگین روی رکاب

هنرجو با روش تنظیم فاصله سنگ‌ها، تعداد، زاویه و موقعیت آنها روی Surface آشنا می‌شود.

آموزش طراحی حلقه ازدواج و ست حلقه

هماهنگی دو حلقه در طراحی

در طراحی Matching Band، فرم حلقه دوم باید با Contour انگشتر اصلی هماهنگ باشد.

آموزش ابزارهای Gem در MatrixGold

ابزارهای تخصصی سنگ‌گذاری یکی از مهم‌ترین مزیت‌های نرم‌افزارهای CAD مخصوص جواهر هستند.

مباحث اصلی جانمایی سنگ

• انتخاب نوع سنگ
• تعیین سایز
• چرخش
• عمق قرارگیری
• چینش روی Curve
• چینش روی Surface
• فاصله میان سنگ‌ها

آموزش Gem Loader و مدیریت سنگ ها

انتخاب شکل و اندازه سنگ

• Round
• Oval
• Pear
• Princess
• Emerald
• Marquise
• سنگ‌های فرم خاص در Library مربوط

آموزش طراحی Prong Setting

نگین‌گذاری چنگی (Prong Setting) یکی از رایج‌ترین سبک‌های نگه‌داشتن سنگ است.

کنترل تعداد و موقعیت چنگ ها

• دو چنگ
• چهار چنگ
• شش چنگ
• Shared Prong

Prong فقط عنصر تزئینی نیست

وظیفه اصلی چنگ نگهداری سنگ است، بنابراین ضخامت و محل آن باید براساس اندازه سنگ و روش مخراج‌کاری بررسی شود.

آموزش Bezel Setting یا نگین خور دیواره ای

ساخت دیواره اطراف سنگ

در این نوع Setting، سنگ توسط دیواره فلزی پیرامون خود نگه داشته می‌شود.

آموزش Channel Setting یا مخراج ریلی

چینش سنگ ها بین دو دیواره

در Channel Setting باید عرض ریل، فاصله و عمق سنگ‌ها با دقت طراحی شود.

آموزش Pave و Micro Pave

چیدمان متراکم سنگ های کوچک

در طراحی Pave، فاصله سنگ‌ها و محل فلز باقی‌مانده میان آنها اهمیت زیادی دارد.

مدل سه بعدی جای نظر مخراج کار را نمی‌گیرد

جزئیات نهایی نگین‌گذاری باید با روش اجرایی کارگاه و نظر فرد مسئول ساخت هماهنگ شوند.

آموزش Gem on Curve برای چینش سنگ روی مسیر

ساخت ردیف منظم نگین

هنرجو یاد می‌گیرد سنگ‌ها را روی یک Curve با فاصله، جهت و تعداد کنترل‌شده قرار دهد.

آموزش Gem on Surface برای قرار دادن سنگ روی فرم منحنی

تطبیق جهت سنگ با سطح جواهر

در فرم‌هایی مانند انگشتر و النگو، جهت سنگ‌ها باید با انحنای سطح هماهنگ شود.

آموزش ساخت Under Gallery در انگشتر

طراحی ساختار زیر نگین

Under Gallery علاوه بر ظاهر، در اتصال اجزای Head و ساختار نگین‌خور نیز نقش دارد.

آموزش طراحی پلاک اسم با Matrix

تبدیل نوشته به مدل سه بعدی

1. ساخت یا وارد کردن متن
2. تبدیل متن به Curve
3. اصلاح حروف
4. اتصال قسمت‌های جدا
5. Extrude
6. کنترل ضخامت
7. ساخت Bail

پلاک اسم باید از نظر اتصال حروف کنترل شود

حروف باریک یا بخش‌های جدا ممکن است در تولید شکننده باشند یا به اتصال بیشتری نیاز داشته باشند.

آموزش طراحی پلاک و آویز جواهر

ساخت Pendant از Sketch یا طرح هندسی

• فرم اصلی
• حلقه اتصال
• Bail
• محل سنگ
• پشت کار
• تعادل آویز

آموزش طراحی گردنبند در Matrix

ساخت پلاک مرکزی و اجزای اتصال

در گردنبند علاوه بر طراحی ظاهری، محل اتصال زنجیر و نحوه قرارگیری قطعه روی بدن نیز بررسی می‌شود.

آموزش طراحی گوشواره میخی

طراحی Post و قسمت پشت گوشواره

هنرجو با ساخت فرم اصلی، پین و فضای قفل متناسب با سیستم تولید آشنا می‌شود.

آموزش طراحی گوشواره آویز

ساخت اجزای متحرک و اتصال ها

• قطعه اصلی
• Jump Ring
• Hinge در طرح مربوط
• قطعات آویز
• کنترل حرکت

آموزش Mirror برای طراحی جفت گوشواره

ساخت نسخه چپ و راست طرح

در مدل‌های نامتقارن باید مشخص شود نسخه دوم به‌صورت کپی یا Mirror تولید می‌شود.

آموزش طراحی دستبند در Matrix

کنترل فرم متناسب با مچ دست

در طراحی دستبند، علاوه بر زیبایی باید به ابعاد داخلی، حرکت قطعات، قفل و راحتی استفاده توجه کرد.

آموزش طراحی النگو

ساخت فرم Curve Based و کنترل مقطع

• دایره یا فرم پایه
• پروفیل
• Sweep
• سنگ‌گذاری
• تقارن

آموزش طراحی دستبند مفصلی

تقسیم مدل به قطعات مونتاژی

در مدل‌های Articulated باید Clearance و محل محور حرکت به‌صورت دقیق بررسی شود.

آموزش طراحی قفل جواهر

مدل سازی قفل دستبند و گردنبند

• Box Clasp
• Snap Mechanism
• Hook
• Magnetic Clasp در مدل مربوط

فاصله مونتاژ به روش تولید بستگی دارد

تلرانس مناسب برای Resin، Cast و قطعات مکانیکی یک عدد ثابت برای تمام دستگاه‌ها و کارگاه‌ها نیست و باید براساس فرآیند واقعی ساخت تنظیم شود.

آموزش طراحی مفصل و Hinge در جواهر

ساخت حرکت واقعی بین دو قطعه

قطعات باید علاوه بر داشتن فضای حرکت، پس از ریخته‌گری و پرداخت نیز قابلیت مونتاژ داشته باشند.

آموزش طراحی سرویس کامل طلا و جواهر

هماهنگ کردن انگشتر گوشواره گردنبند و دستبند

در طراحی یک Collection حرفه‌ای، همه قطعات باید زبان بصری مشترک داشته باشند.

استفاده از Core Motif در طراحی ست

یک موتیف اصلی می‌تواند با تغییر مقیاس، زاویه و ترکیب در چند قطعه مختلف تکرار شود.

آموزش طراحی نیم ست جواهر

هماهنگ کردن گوشواره و گردنبند

ابعاد هر قطعه متناسب با محل استفاده تغییر می‌کند و نباید صرفاً یک فرم در اندازه‌های مختلف کپی شود.

آموزش طراحی رکاب مردانه

مدل سازی فرم های حجیم و Bold

• پروفیل ضخیم
• سطح Signet
• حکاکی
• سنگ مرکزی
• بافت

آموزش Signet Ring یا انگشتر مهر

ساخت سطح بالایی برای طرح حکاکی

فرم Signet می‌تواند ساده، هندسی یا دارای Relief باشد.

آموزش حکاکی و Relief سه بعدی

ساخت نوشته لوگو و نقوش برجسته

• Curve
• Project
• Emboss
• Boolean
• Texture در Workflow مربوط

آموزش فرم های ارگانیک در طراحی جواهر

طراحی برگ گل موج و فرم های طبیعی

برای این سبک‌ها هنرجو با ابزارهای Surface، Cage Editing، SubD یا ابزارهای Sculpting متناسب با نسخه نرم‌افزار آشنا می‌شود.

آموزش SubD در طراحی جواهر

ساخت فرم های نرم و آزاد

SubD برای بعضی طراحی‌های Organic و Conceptual امکان شکل‌دهی سریع‌تر فرم را فراهم می‌کند.

SubD برای تمام جواهرات بهترین روش نیست

برای قطعاتی که نیاز به اندازه‌گذاری مهندسی دقیق دارند ممکن است Surface و Solid Modeling کنترل بیشتری ایجاد کنند.

آموزش Cage Edit برای اصلاح فرم های پیچیده

تغییر کلی فرم بدون ویرایش نقطه به نقطه

Cage Edit برای ایجاد خمیدگی و تغییرات نرم روی Object کاربرد دارد.

آموزش Flow Along Curve

قرار دادن طرح روی مسیر منحنی

این ابزار برای خم کردن موتیف یا الگوی آماده در امتداد Curve استفاده می‌شود.

آموزش Flow Along Surface

انتقال طرح روی Surface جواهر

برای نقوش، بافت و عناصر تزئینی روی سطوح منحنی کاربرد دارد.

آموزش Array در طراحی طلا

تکرار دقیق اجزای مدل

• Linear Array
• Polar Array
• Array Along Curve
• Array روی مسیر

آموزش طراحی Pattern در مدل سه بعدی جواهر

ساخت نقوش تکرارشونده

در طراحی‌های هندسی، مشبک و تزئینی از Pattern و Array برای افزایش دقت و سرعت استفاده می‌شود.

آموزش طراحی جواهر از روی عکس

تحلیل حجم و بازسازی سه بعدی Reference

1. وارد کردن تصویر
2. تنظیم Scale
3. تشخیص Curveهای اصلی
4. ساخت حجم پایه
5. تکمیل جزئیات
6. مقایسه با Reference

یک عکس اطلاعات کامل سه بعدی را نشان نمی‌دهد

اگر فقط یک نمای تصویر در دسترس باشد، بعضی عمق‌ها و زوایا باید از روی منطق طراحی تخمین زده یا از مشتری دریافت شوند.

آموزش تبدیل اسکیس دستی به مدل سه بعدی

وارد کردن Sketch و ساخت Curve

طراح می‌تواند طرح دستی را به‌عنوان تصویر مرجع وارد کرده و خطوط اصلی آن را بازسازی کند.

آموزش طراحی جواهر براساس سفارش مشتری

تبدیل Brief مشتری به مدل قابل تولید

1. دریافت سلیقه مشتری
2. مشخص کردن نوع قطعه
3. تعیین ابعاد
4. انتخاب سنگ
5. ساخت مدل اولیه
6. اصلاحات
7. رندر
8. تأیید
9. آماده‌سازی تولید

آموزش طراحی جواهر مینیمال

ساخت فرم ساده با جزئیات کنترل شده

در طراحی Minimal، کیفیت Curve، تناسب و ضخامت بیشتر دیده می‌شود؛ چون جزئیات تزئینی کمتری برای پوشاندن ضعف فرم وجود دارد.

آموزش طراحی جواهر کلاسیک

کار با تقارن و سنگ گذاری منظم

سبک‌های کلاسیک معمولاً به تناسب دقیق، تقارن و جزئیات حساب‌شده نیاز دارند.

آموزش طراحی جواهر فانتزی و مدرن

ترکیب فرم های غیرمعمول و ارگانیک

در این بخش آزادی فرم بیشتری وجود دارد، اما مدل همچنان باید از نظر ساخت قابل بررسی باشد.

آموزش طراحی جواهر برای کودکان

کنترل وزن و لبه های مدل

در چنین پروژه‌هایی باید از لبه‌های بسیار تیز، قطعات مزاحم و وزن غیرضروری پرهیز کرد و اندازه طرح متناسب با کاربرد انتخاب شود.

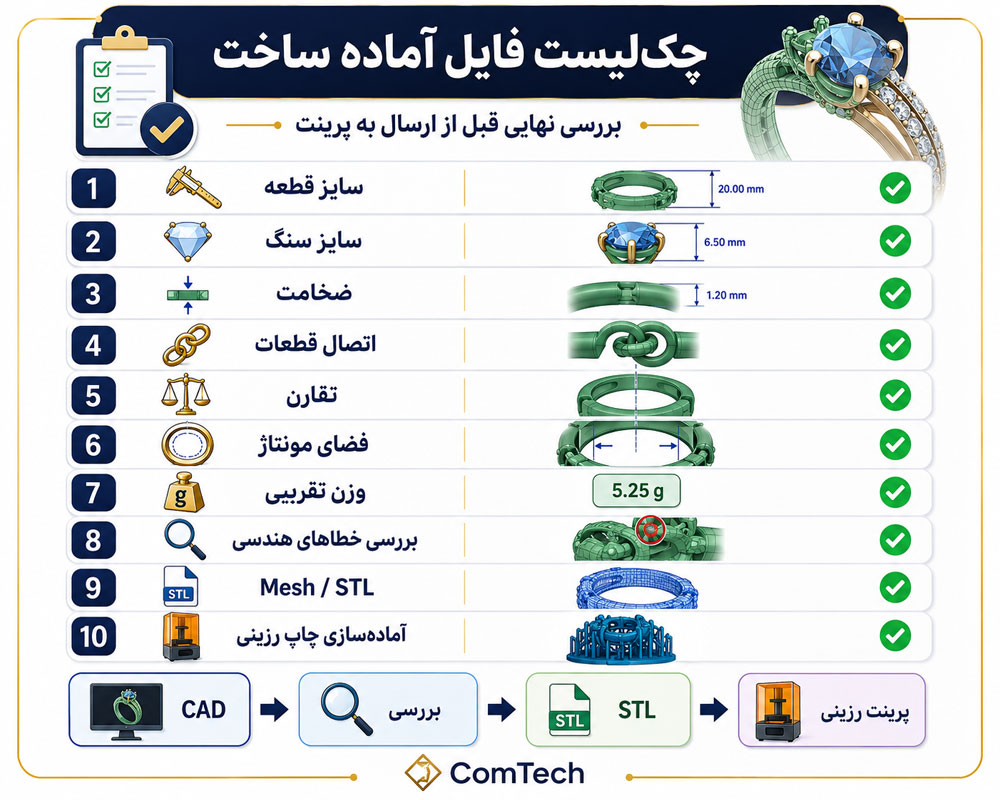

آموزش اندازه گیری ضخامت مدل

پیدا کردن نقاط ضعیف قبل از ساخت

مدل باید قبل از خروجی از نظر ضخامت نقاط حساس بررسی شود.

حداقل ضخامت عدد ثابت برای همه قطعات نیست

نوع فلز، فرم، محل نیرو، روش ریخته‌گری و پرداخت می‌تواند روی ضخامت مناسب اثر بگذارد.

آموزش Distance و اندازه گیری دقیق

کنترل فاصله میان قطعات و سنگ ها

فاصله بین Prong، Stone، Joint و قطعات مونتاژی باید به‌صورت عددی کنترل شود.

آموزش محاسبه حجم مدل جواهر



استفاده از Volume برای تخمین وزن

اگر مدل سه‌بعدی بسته و واحد آن صحیح باشد، حجم آن می‌تواند مبنایی برای تخمین وزن فلز باشد.

آموزش محاسبه وزن طلا از مدل سه بعدی

تبدیل حجم به وزن تقریبی

وزن براساس حجم مدل و چگالی آلیاژ موردنظر تخمین زده می‌شود.

وزن نرم افزار وزن قطعه نهایی را تضمین نمی‌کند

آلیاژ، ریخته‌گری، پرداخت، سنگ‌گذاری و تغییرات کارگاه می‌توانند باعث تفاوت وزن نهایی با مدل شوند.

آموزش سبک سازی مدل طلا

کاهش وزن بدون تخریب ظاهر طراحی

• کاهش ضخامت در نقاط مناسب
• Hollow کردن قسمت‌های حجیم
• اصلاح بخش‌های پنهان
• بهینه‌سازی Profile

سبک سازی نباید باعث ضعف سازه شود

هدف حذف فلز غیرضروری است، نه ضعیف کردن چنگ، قفل، اتصال یا نقاط پرفشار.

آموزش Hollowing برای خالی کردن مدل

ساخت فضای خالی داخل احجام سنگین

در بعضی مدل‌های بزرگ می‌توان قسمت داخلی را خالی کرد تا وزن فلز کاهش یابد.

آموزش بررسی Undercut و نقاط دشوار تولید

تشخیص بخش های مشکل دار قبل از ساخت

بعضی فرم‌ها ممکن است در قالب‌گیری، ریخته‌گری یا پرداخت مشکلاتی ایجاد کنند و باید پیش از تولید بررسی شوند.

آموزش طراحی برای ریخته گری جواهر

کنترل ساختار مدل قبل از خروجی

• ضخامت
• اتصال اجزا
• حجم بسته
• جزئیات بسیار ریز
• محل مونتاژ
• فضای پرداخت

آموزش طراحی برای پرینت سه بعدی رزین

آماده سازی مدل CAD برای نمونه سازی

مدل باید از نظر Mesh، Surface باز، Normal، قطعات شناور و ابعاد کنترل شود.

آموزش خروجی STL برای پرینت سه بعدی

تبدیل مدل NURBS به Mesh

در Export STL باید کیفیت Mesh به‌گونه‌ای انتخاب شود که انحنای مدل مناسب باقی بماند و در عین حال فایل بی‌دلیل بسیار سنگین نشود.

STL فایل اصلی طراحی نیست

بهتر است فایل قابل ویرایش سه‌بعدی نیز نگهداری شود؛ STL بیشتر برای مراحل ساخت و نمونه‌سازی استفاده می‌شود.

آموزش Mesh در طراحی جواهر

تفاوت NURBS و Mesh

آموزش Mesh Repair قبل از چاپ

بررسی خطاهای هندسی

• Open Edge
• Non-Manifold Geometry
• قطعات جدا
• سطوح معیوب
• Mesh بسیار درشت

آموزش طراحی قطعات مونتاژی

کنترل Fit و Clearance

اگر چند بخش باید بعد از چاپ یا ریخته‌گری در یکدیگر مونتاژ شوند، باید فاصله لازم براساس دستگاه و فرآیند ساخت تعیین شود.

آموزش طراحی برای CNC در حوزه جواهر

آشنایی با محدودیت های روش تولید

مدل مناسب CNC ممکن است با مدل مناسب پرینت رزینی تفاوت داشته باشد؛ دسترسی ابزار و فرم زیرکار باید بررسی شود.

آموزش Render در طراحی جواهر

ساخت تصویر واقعی نما برای ارائه به مشتری

رندر به مشتری کمک می‌کند قبل از تولید، رنگ طلا، نوع سنگ و ظاهر کلی محصول را بهتر مشاهده کند.

آموزش متریال طلا در Render

ساخت ظاهر فلزات مختلف

• طلای زرد
• طلای سفید
• رزگلد
• نقره
• پلاتین در پروژه مربوط

آموزش متریال سنگ های قیمتی

شبیه سازی ظاهر جواهر

• الماس
• زمرد
• یاقوت قرمز
• یاقوت کبود
• مروارید

آموزش نورپردازی رندر جواهر

نمایش Reflection و Sparkle مناسب

فلز و سنگ رفتار متفاوتی در برابر نور دارند و برای نمایش مناسب جواهر باید نورپردازی متناسب انتخاب شود.

آموزش Render Studio در MatrixGold

نسخه‌های جدید MatrixGold دارای ابزارهای ارائه و رندر برای ساخت تصاویر واقع‌گرایانه و حتی دنباله‌ای از فریم‌ها هستند.

آموزش طراحی پارامتریک در MatrixGold

یکی از قابلیت‌های مهم MatrixGold، تاریخچه پارامتریک است که اجازه می‌دهد بعضی مراحل طراحی بعداً تغییر کنند و بخش‌های وابسته نیز به‌روزرسانی شوند.

کاربرد طراحی Parametric در سفارش مشتری

• تغییر سایز انگشتر
• تغییر سنگ
• تغییر تعداد نگین
• اصلاح پروفیل
• ساخت Variant از یک مدل

آموزش History در طراحی جواهر

اصلاح مرحله قبلی بدون شروع دوباره مدل

در Workflowهای History Based می‌توان بخشی از مراحل قبلی طراحی را تغییر داد و نتیجه جدید را بررسی کرد.

آموزش مدیریت لایه ها در پروژه جواهر

تفکیک بخش های مختلف مدل

• Metal
• Gem
• Cutters
• Prongs
• Reference
• Construction Curve

رنگ Layer جای نام گذاری مناسب را نمی‌گیرد

در پروژه‌های پیچیده بهتر است نام لایه و Object به‌گونه‌ای باشد که بعداً بتوان قسمت موردنظر را سریع پیدا کرد.

آموزش نام گذاری فایل و Version بندی پروژه

مدیریت اصلاحات مشتری

بهتر است نسخه‌های اصلی طرح با شماره Revision ذخیره شوند تا تغییرات مختلف با هم اشتباه نشوند.

آموزش Backup پروژه های طراحی جواهر

جلوگیری از از دست رفتن مدل

فایل‌های CAD ممکن است ساعت‌ها یا روزها زمان طراحی داشته باشند؛ نگهداری نسخه پشتیبان بخشی از Workflow حرفه‌ای است.

آموزش بررسی مدل قبل از تحویل

چک لیست کنترل کیفیت CAD جواهر

• اندازه قطعه
• سایز سنگ‌ها
• ضخامت
• اتصال قطعات
• تقارن
• محل Prong
• فضای مونتاژ
• وزن تقریبی
• خطاهای هندسی
• Mesh خروجی

آموزش پروژه عملی انگشتر تک نگین

طراحی از سایز انگشت تا STL

1. تعیین سایز
2. ساخت رکاب
3. انتخاب Gem
4. ساخت Head
5. ساخت Prong
6. Under Gallery
7. کنترل ضخامت
8. کنترل وزن
9. Export

آموزش پروژه عملی انگشتر Pave

چینش سنگ های ریز روی رکاب

تعداد و فاصله سنگ‌ها، Prong مشترک و Cutters در یک پروژه کامل تمرین می‌شوند.

آموزش پروژه عملی پلاک اسم

تبدیل تایپوگرافی به جواهر قابل ساخت

اتصال حروف، ضخامت، Bail و وزن در این پروژه بررسی می‌شود.

آموزش پروژه عملی گوشواره

ساخت مدل جفت و کنترل اتصال

هنرجو طراحی فرم اصلی، Post یا اتصال آویز و ساخت نسخه دوم را تمرین می‌کند.

آموزش پروژه عملی دستبند مفصلی

طراحی قطعات متحرک و قفل

این پروژه برای تمرین تلرانس، Hinge، مونتاژ و تکرار قطعات اجرا می‌شود.

آموزش پروژه عملی نیم ست جواهر

ساخت زبان طراحی مشترک

یک Motif در گردنبند و گوشواره با ابعاد و ساختار مناسب هر قطعه استفاده می‌شود.

آموزش پروژه عملی سرویس کامل جواهر

هماهنگ کردن چند قطعه در یک Collection

• گردنبند
• گوشواره
• انگشتر
• دستبند

آموزش پروژه عملی جواهر سفارشی مشتری

از سفارش تا Render و فایل تولید

1. دریافت Brief
2. انتخاب Reference
3. مدل‌سازی اولیه
4. اصلاح طبق نظر مشتری
5. کنترل فنی
6. رندر
7. تأیید نهایی
8. STL

اشتباهات رایج در طراحی جواهر با Matrix

خطاهایی که در کلاس روی آنها تمرین می‌شود

• رکاب بیش از حد نازک
• Prong بسیار ضعیف
• تداخل سنگ‌ها
• قطعات شناور
• Boolean ناقص
• سطح باز
• Nodeهای اضافه
• سنگ خارج از محور
• عدم رعایت فضای مونتاژ
• STL بسیار سنگین یا بسیار کم‌جزئیات

آموزش رفع خطای Open Surface

پیدا کردن قسمت باز مدل

هنرجو یاد می‌گیرد Edgeهای باز را پیدا کرده و علت بسته نشدن حجم را بررسی کند.

آموزش رفع خطای Join

بررسی لبه های Surface

اگر دو Surface به‌درستی به هم نرسند، Join فقط با تکرار دستور حل نخواهد شد و هندسه باید اصلاح شود.

آموزش رفع خطای Boolean

بررسی برخورد دو حجم

در صورت خطا، Intersection و ساختار Solid بررسی می‌شوند و در صورت نیاز عملیات به مراحل کوچک‌تر تقسیم می‌شود.

آموزش طراحی جواهر قابل ساخت برای کارگاه

ارتباط طراح CAD با طلاساز و مخراج کار

یک طراح حرفه‌ای باید زبان تولید را نیز بشناسد و بداند چه بخشی از مدل در چاپ، ریخته‌گری، پرداخت یا مخراج‌کاری تغییر می‌کند.

بازخورد کارگاه بخشی از رشد طراح است

مدلی که روی مانیتور عالی است ممکن است در مرحله تولید نیاز به اصلاح داشته باشد؛ بررسی نتیجه ساخت تجربه بسیار ارزشمندی برای طراح ایجاد می‌کند.

آموزش ساخت Portfolio طراحی جواهر

انتخاب پروژه های مناسب نمونه کار

• انگشتر کلاسیک
• انگشتر Pave
• پلاک
• گوشواره
• دستبند
• مدل ارگانیک
• مدل مکانیکی

فقط Render نهایی را نمایش ندهید

نمای Wireframe، Screenshot مدل و توضیح کوتاه Workflow می‌تواند توانایی فنی طراح را بهتر نشان دهد.

آموزش قیمت گذاری پروژه طراحی جواهر

عوامل موثر بر هزینه طراحی CAD

• پیچیدگی مدل
• تعداد سنگ‌ها
• تعداد قطعات
• مکانیزم متحرک
• تعداد Revision
• نیاز به Render
• آماده‌سازی فایل تولید

بازار کار طراحی جواهر با Matrix و MatrixGold

مسیرهای فعالیت طراح سه بعدی جواهر

• کارگاه طلاسازی
• واحد CAD جواهر
• کارگاه ریخته‌گری
• برندهای طلا و جواهر
• استودیو طراحی
• فعالیت Freelance
• طراحی سفارشی برای مشتری
• فروش خدمات مدل‌سازی سه‌بعدی

مهارت های هنرجو بعد از دوره طراحی جواهر Matrix

• کار با محیط Matrix و Rhino
• ساخت Curve دقیق
• Surface Modeling
• Solid Modeling
• Boolean
• Loft و Sweep
• طراحی انگشتر
• طراحی رکاب
• طراحی پلاک
• طراحی گردنبند
• طراحی گوشواره
• طراحی دستبند
• طراحی النگو
• طراحی سرویس
• Prong Setting
• Bezel Setting
• Channel Setting
• Pave
• چینش سنگ
• طراحی قفل
• طراحی Hinge
• مدل‌سازی ارگانیک
• SubD در پروژه‌های مناسب
• محاسبه حجم و وزن تقریبی
• Hollowing
• کنترل Thickness
• کنترل Clearance
• Mesh
• STL
• آماده‌سازی پرینت سه‌بعدی
• Render
• آماده‌سازی فایل تولید

دوره Matrix طراحی جواهر برای چه افرادی مناسب است

• افراد علاقه‌مند به طراحی طلا و جواهر
• طلاسازان
• مخراج‌کاران علاقه‌مند به طراحی دیجیتال
• دانشجویان طراحی صنعتی
• طراحان Rhino
• فعالان کارگاه‌های ریخته‌گری
• افرادی که قصد فعالیت CAD جواهر دارند
• طراحانی که می‌خواهند خدمات Freelance ارائه کنند

روش واقعی یادگیری طراحی طلا با Matrix

آموزش به‌صورت مرحله‌ای و پروژه‌محور انجام می‌شود. هر ابزار پس از معرفی، داخل یک قطعه واقعی جواهر مورد استفاده قرار می‌گیرد تا هنرجو کاربرد دستور را در طراحی درک کند.

مراحل یادگیری هنرجو در کلاس

1. شناخت محیط نرم‌افزار
2. Curve و اندازه‌گیری
3. Surface
4. Solid
5. Boolean
6. طراحی انگشتر
7. سنگ‌گذاری
8. پلاک و گوشواره
9. دستبند و قفل
10. فرم‌های پیچیده
11. وزن و ضخامت
12. رندر
13. STL
14. پروژه نهایی

پرسش های پرتکرار درباره دوره آموزش Matrix

آیا برای یادگیری Matrix باید Rhino بلد باشیم

داشتن آشنایی قبلی با Rhino کمک‌کننده است، اما اگر دوره از پایه طراحی شده باشد می‌توان مفاهیم ضروری Curve، Surface و Solid را هم‌زمان آموزش داد.

تفاوت Matrix با MatrixGold چیست

Matrix نرم‌افزار نسل قدیمی‌تر این خانواده است و MatrixGold نسل جدیدتر محصولات Gemvision برای طراحی CAD جواهر محسوب می‌شود که قابلیت‌های Matrix و RhinoGold را در یک مسیر جدیدتر ترکیب کرده است.

نسخه جدید MatrixGold چیست

در سال 2026، MatrixGold 4.0 به‌عنوان نسل جدید نرم‌افزار معرفی شده و بر Workflow یکپارچه طراحی تا آماده‌سازی تولید و افزایش سرعت و انعطاف‌پذیری تمرکز دارد.

آیا طراحی انگشتر در دوره آموزش داده می‌شود

بله. طراحی رکاب، Head، سنگ مرکزی، Prong، Halo، Pave و حلقه‌های هماهنگ از مهم‌ترین پروژه‌های دوره هستند.

آیا طراحی نگین خور آموزش داده می‌شود

بله. Prong، Bezel، Channel و سبک‌های مختلف جانمایی سنگ به‌صورت کاربردی بررسی می‌شوند.

آیا طراحی پلاک اسم آموزش داده می‌شود

بله. تبدیل نوشته به Curve، ساخت حجم، کنترل اتصال حروف و طراحی Bail آموزش داده می‌شود.

آیا طراحی سرویس جواهر داخل دوره است

بله. هنرجو یاد می‌گیرد یک Motif اصلی را در چند قطعه هماهنگ مانند انگشتر، گوشواره و گردنبند توسعه دهد.

آیا طراحی قفل و قطعات متحرک آموزش داده می‌شود

بله. در سطح پیشرفته، Hinge، قفل و Clearance قطعات مونتاژی بررسی می‌شوند.

آیا وزن طلا با Matrix محاسبه می‌شود

با استفاده از حجم مدل و چگالی فلز می‌توان وزن تقریبی را به دست آورد، اما وزن نهایی محصول به آلیاژ و مراحل تولید نیز وابسته است.

آیا فایل STL در دوره آموزش داده می‌شود

بله. تبدیل مدل به Mesh، تنظیم کیفیت خروجی و کنترل فایل STL از مباحث مهم دوره است.

آیا پرینت سه بعدی هم آموزش داده می‌شود

تمرکز اصلی روی آماده‌سازی صحیح فایل برای پرینت است. تنظیم Support و پارامترهای چاپ می‌تواند براساس نوع دستگاه و نرم‌افزار Slicer متفاوت باشد.

آیا رندر جواهر آموزش داده می‌شود

بله. متریال طلا و سنگ، نورپردازی و ساخت تصویر مناسب برای تأیید مشتری یا نمونه‌کار بررسی می‌شود.

آیا طراحی از روی عکس مشتری امکان پذیر است

بله. تصویر به‌عنوان Reference وارد می‌شود و Curve و حجم اصلی براساس اطلاعات قابل استخراج از عکس بازسازی خواهند شد.

آیا بعد از دوره می توان وارد بازار کار طراحی جواهر شد

دوره مهارت‌های اصلی CAD را فراهم می‌کند، اما ورود حرفه‌ای به بازار کار به تمرین، شناخت تولید، ساخت Portfolio و تجربه همکاری با کارگاه نیز وابسته است.

آموزش MatrixGold برای ورود حرفه ای به طراحی دیجیتال جواهر

طراح حرفه‌ای جواهر فقط کسی نیست که ابزارهای زیادی بلد باشد. او باید بتواند ایده را به هندسه دقیق تبدیل کند، محل سنگ و اتصالات را کنترل کند، وزن را تخمین بزند، نقاط ضعیف را اصلاح کند و فایل قابل ساخت تحویل دهد.

در دوره آموزش ماتریکس و MatrixGold، هنرجو از اصول Curve و Surface شروع می‌کند و تا طراحی انگشتر، نگین‌گذاری، پلاک، گردنبند، گوشواره، دستبند، قفل، فرم ارگانیک، طراحی پارامتریک، کنترل وزن و ضخامت، Render و آماده‌سازی STL پیش می‌رود.
