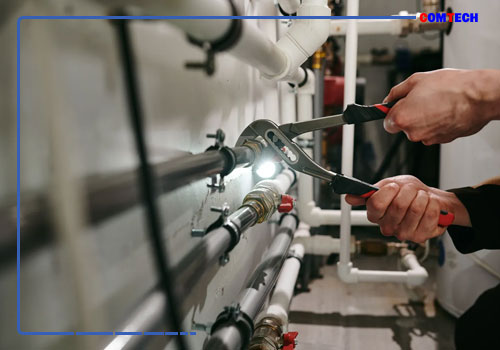

دوره آموزش لوله کشی ساختمان از صفر تا ورود به بازار کار
آموزش لوله کشی ساختمان از مهارت‌های اصلی حوزه تأسیسات است و کیفیت اجرای آن مستقیماً روی آبرسانی، تخلیه فاضلاب، عملکرد پکیج و رادیاتور، تجهیزات بهداشتی و دوام تأسیسات ساختمان اثر می‌گذارد. در این دوره، آموزش از شناخت ابزار و انواع لوله آغاز می‌شود و به نقشه‌خوانی تأسیسات، اجرای آب سرد و گرم، لوله‌کشی فاضلاب، نصب شیرآلات، نشت‌یابی، تعمیر لوله، گرمایش از کف، لوله‌گذاری پکیج و شوفاژ، موتورخانه و تست نهایی شبکه می‌رسد.
شیوه آموزش به‌گونه‌ای است که کارآموز فقط اتصال دو لوله را تمرین نکند؛ بلکه بتواند مسیر مناسب را انتخاب کند، جنس و قطر لوله را براساس کاربرد تشخیص دهد، اتصال را اصولی اجرا کند و پس از پایان کار با تست فشار و بررسی نشتی، کیفیت شبکه را کنترل کند.
در کنار لوله‌کشی، آشنایی با عملکرد تجهیزات گرمایشی اهمیت زیادی دارد. به همین دلیل مطالعه مباحث تعمیرات لوازم خانگی می‌تواند برای هنرجویانی که قصد فعالیت گسترده‌تر در خدمات فنی ساختمان دارند مفید باشد.

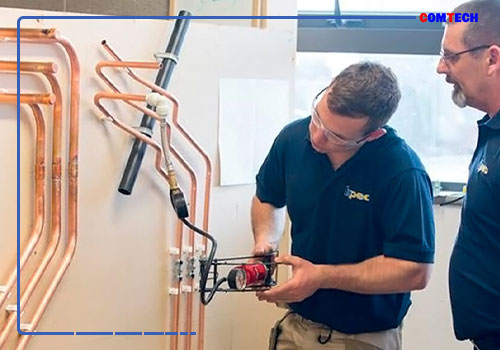

مسیر یادگیری لوله کشی ساختمان در کلاس عملی
این کلاس برای یادگیری لوله کشی ساختمان از صفر طراحی شده است و برای شروع، الزام به سابقه قبلی در تأسیسات وجود ندارد. هنرجو ابتدا با ابزار، متریال، اصول اندازه‌گیری و ایمنی آشنا می‌شود و سپس وارد تمرین‌های اجرایی آبرسانی، فاضلاب و سیستم‌های گرمایشی خواهد شد.
| مرحله آموزش | مهارت اصلی | تمرین عملی |
|---|---|---|
| مقدماتی | شناخت ابزار و انواع لوله | اندازه‌گیری، برش و آماده‌سازی لوله |
| پایه | اتصالات و مسیرکشی | اجرای اتصال روی چند نوع لوله |
| متوسط | آب سرد، آب گرم و فاضلاب | اجرای نمونه شبکه داخل ساختمان |
| پیشرفته | پکیج، رادیاتور و موتورخانه | اجرای رفت و برگشت و کلکتور |
| تخصصی | نشت‌یابی و عیب‌یابی شبکه | تشخیص خرابی و انجام تست مجدد |
شناخت انواع لوله ساختمان و انتخاب متریال مناسب
یکی از مهم‌ترین مهارت‌های یک لوله‌کش، انتخاب لوله براساس شرایط واقعی پروژه است. نوع سیال، دمای کاری، فشار، محل نصب، روش اتصال، انبساط حرارتی، دسترسی برای تعمیر و مشخصات فنی پروژه باید پیش از انتخاب متریال بررسی شوند.
انواع لوله پرکاربرد در تأسیسات ساختمان
- لوله پلی‌پروپیلن: مورد استفاده در بسیاری از شبکه‌های آب سرد و گرم ساختمان.
- لوله پنج‌لایه: مناسب بسیاری از سیستم‌های آبرسانی، کلکتوری و گرمایشی.
- PEX: پرکاربرد در سیستم‌های کلکتوری و گرمایش از کف.
- PVC و UPVC: مورد استفاده در فاضلاب و مسیرهای تخلیه متناسب با کاربرد.
- پوش‌فیت: سیستم اتصال سریع برای بخش‌هایی از شبکه فاضلاب داخلی.
- لوله فولادی: مورد استفاده در موتورخانه و برخی تأسیسات تخصصی.
- لوله مسی: پرکاربرد در کولر گازی، تبرید و تهویه مطبوع.
- لوله چدنی: قابل مشاهده در بسیاری از ساختمان‌ها و شبکه‌های فاضلاب قدیمی.
ابزارهای لوله کشی ساختمان و روش استفاده صحیح
در یک کلاس عملی لوله کشی شناخت ابزار به‌تنهایی کافی نیست. هنرجو باید بداند برای هر لوله چه ابزاری انتخاب کند، چگونه برش تمیز انجام دهد، اتصال را بدون تنش ببندد و پس از پایان کار شبکه را آزمایش کند.
| گروه ابزار | نمونه | کاربرد |
|---|---|---|
| اندازه‌گیری | متر، تراز، کولیس و شابلون | کنترل طول، موقعیت و تراز مسیر |
| برش | قیچی لوله‌بر، اره و کاتر مناسب | ایجاد برش صاف و آماده‌سازی اتصال |
| اتصال | اتو لوله، دستگاه پرس و ابزار رزوه | اتصال لوله متناسب با فناوری سیستم |
| خم‌کاری | خم‌کن دستی و مکانیکی | تغییر مسیر بدون له‌شدگی لوله |
| مونتاژ | آچار لوله‌گیر، آچار فرانسه و انبر | باز و بسته کردن اتصالات |
| تست | پمپ تست و فشارسنج | کنترل آب‌بندی و افت فشار شبکه |
آموزش نقشه خوانی لوله کشی ساختمان برای اجرای پروژه
نقشه‌خوانی تأسیسات مکانیکی تفاوت اجرای برنامه‌ریزی‌شده با مسیرکشی تجربی را مشخص می‌کند. هنرجو یاد می‌گیرد مسیر آب، فاضلاب و گرمایش را روی پلان تشخیص دهد و محل رایزرها، شیرها، تجهیزات و نقاط مصرف را پیش از شروع عملیات مشخص کند.
در نقشه تاسیسات چه مواردی بررسی می‌شود؟
- پلان معماری مرتبط با تأسیسات
- مسیر آب سرد و گرم
- رایزرهای آب و فاضلاب
- مسیر فاضلاب و لوله تهویه
- محل شیرآلات و تجهیزات بهداشتی
- محل پکیج و تجهیزات گرمایشی
- مسیر رفت و برگشت گرمایش
- تهیه کروکی اجرایی پیش از شروع کار

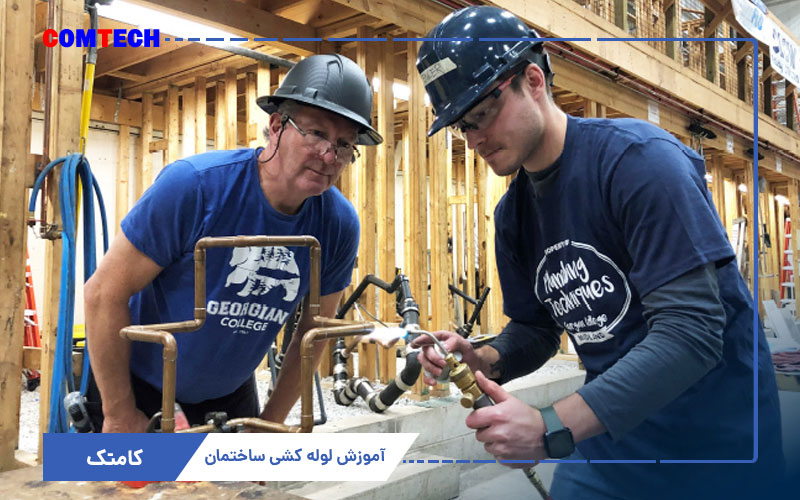

آموزش لوله کشی آب سرد و گرم ساختمان
در اجرای لوله کشی آب سرد و گرم باید محل نقاط مصرف، مسیر لوله، تعداد اتصالات، قطر موردنیاز، محل شیرهای قطع و وصل و امکان سرویس آینده در نظر گرفته شود. کاهش تعداد اتصالات غیرضروری و جلوگیری از ایجاد تنش روی لوله، کیفیت شبکه را افزایش می‌دهد.
مراحل اجرای شبکه آب ساختمان
- بررسی نقشه و محل تجهیزات مصرف‌کننده
- انتخاب لوله و اتصال متناسب با پروژه
- مشخص کردن مسیر عبور لوله
- اندازه‌گیری دقیق و علامت‌گذاری
- برش لوله با ابزار مناسب
- آماده‌سازی سطح و محل اتصال
- اجرای اتصال مطابق روش سازنده
- مهار لوله و نصب بست
- عایق‌کاری بخش‌های موردنیاز
- تست فشار و بررسی نشتی

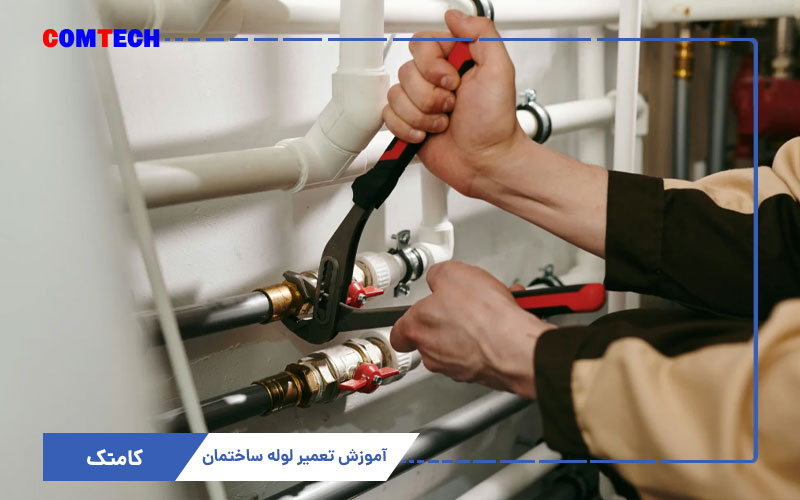

آموزش اتصال لوله پنج لایه، پلیمری، فولادی و مسی
روش اتصال در هر سیستم متفاوت است. استفاده از ابزار اشتباه، عمق اتصال نامناسب یا ایجاد تنش روی اتصالات می‌تواند به نشتی، کاهش قطر داخلی، افت فشار و خرابی زودهنگام شبکه منجر شود.
روش‌های اتصال لوله در تاسیسات ساختمان
- اتصال حرارتی لوله‌های پلیمری
- اتصال پرسی لوله‌های چندلایه
- اتصال کوپلی در سیستم‌های مربوط
- رزوه‌کاری لوله‌های فولادی
- اتصالات چسبی PVC و UPVC
- مونتاژ لوله و اتصالات پوش‌فیت
- فلر کردن لوله مسی کولر گازی
- بریزینگ و اتصال تخصصی لوله مسی در کاربردهای مربوط
خطاهای رایج هنگام اتصال لوله
- برش کج لوله
- پلیسه‌گیری ناقص
- کالیبره نکردن لوله چندلایه
- حرارت دادن بیش از حد لوله پلیمری
- کم یا زیاد بودن عمق اتصال
- رزوه‌کاری بیش از حد
- استفاده نادرست از مواد آب‌بندی
- تحمیل وزن یا تنش مکانیکی به اتصال

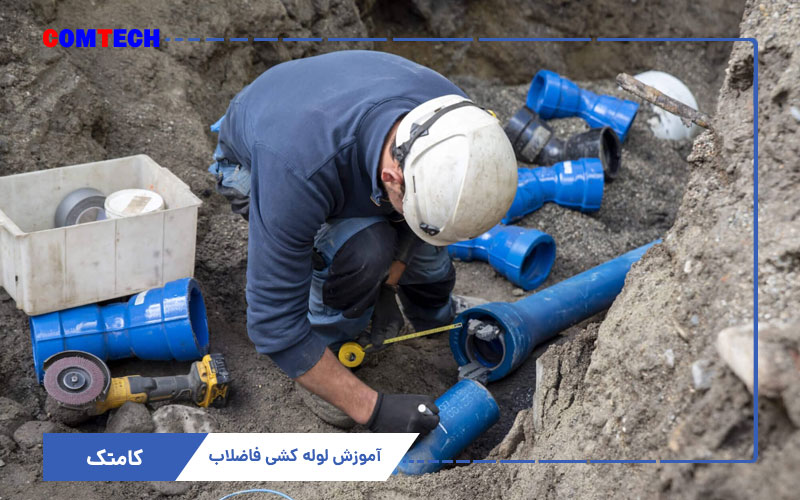

آموزش لوله کشی فاضلاب و شیب بندی اصولی
در شبکه فاضلاب، جریان معمولاً با نیروی گرانش انجام می‌شود و به همین دلیل شیب لوله، قطر، تهویه، مسیر و نوع اتصال اهمیت زیادی دارد. اجرای غیراصولی می‌تواند باعث تخلیه کند، گرفتگی مداوم، ایجاد بو یا برگشت فاضلاب شود.
اجزای اصلی فاضلاب ساختمان
- خطوط افقی فاضلاب
- رایزرهای عمودی
- سیفون تجهیزات بهداشتی
- کف‌شور
- دریچه بازدید
- شبکه تهویه یا وِنت
- شبکه جمع‌آوری آب باران
- اتصال به خط اصلی تخلیه
شیب لوله فاضلاب چگونه تعیین می‌شود؟
شیب نباید به‌صورت یک عدد ثابت برای تمام قطرها و تمام پروژه‌ها انتخاب شود. قطر لوله، نوع کاربری، طول مسیر و نقشه اجرایی در تعیین شیب مناسب نقش دارند. در کارگاه، روش کنترل شیب با ابزار اندازه‌گیری روی مسیر نمونه تمرین می‌شود.

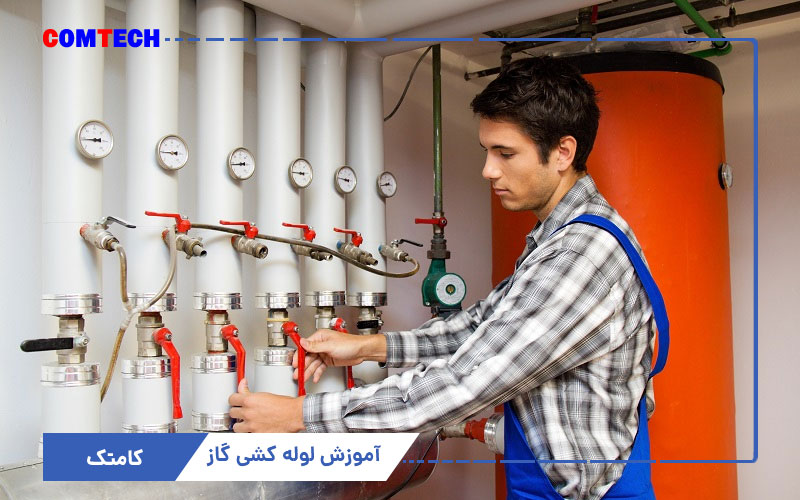

اصول لوله کشی گاز و الزامات ایمنی ساختمان
لوله‌کشی گاز از بخش‌های حساس تأسیسات ساختمان است. مسیر، جنس و قطر لوله، اتصالات، محل شیرها، تست و تأیید شبکه باید براساس نقشه مصوب، مقررات ملی ساختمان و ضوابط مراجع ذی‌صلاح محل پروژه انجام شود.
در بررسی شبکه گاز چه مواردی آموزش داده می‌شود؟
- خواندن مسیر گاز روی نقشه
- شناخت مشخصات لوله تعیین‌شده
- بررسی محل شیرهای قطع و وصل
- اصول مسیرگذاری و ساپورت‌گذاری
- آشنایی با اتصالات مجاز پروژه
- اصول کنترل نشتی
- آشنایی با مفهوم تست فشار شبکه

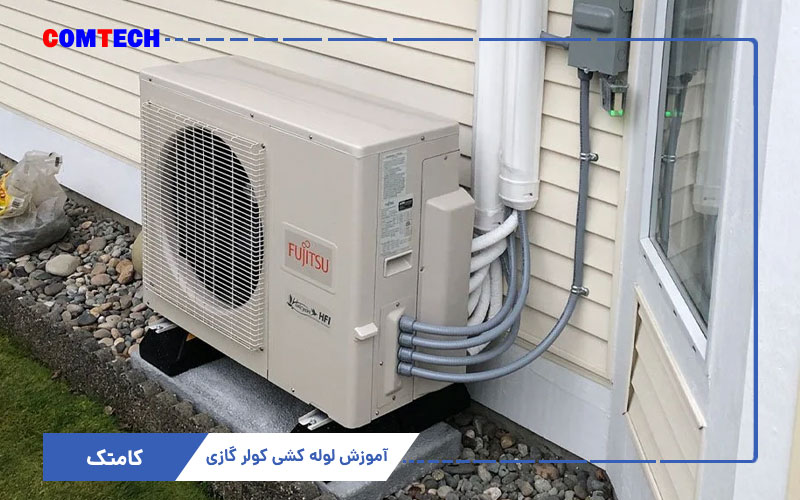

آموزش لوله کشی کولر گازی و نصب لوله مسی اسپلیت
در کولر گازی، لوله‌های مسی وظیفه جابه‌جایی مبرد بین یونیت داخلی و خارجی را برعهده دارند. کیفیت لوله‌کشی، عایق‌کاری، فلر، وکیوم و کنترل نشتی بر عملکرد دستگاه تأثیر مستقیم دارد. برای آموزش تخصصی‌تر این بخش می‌توانید صفحه آموزش نصب کولر را نیز مشاهده کنید.
مراحل اجرای لوله مسی کولر گازی
- تعیین مسیر و طول لوله
- انتخاب سایز مطابق مشخصات دستگاه
- برش عمود و تمیز لوله مسی
- پلیسه‌گیری بدون ورود براده به مدار
- اجرای فلر استاندارد در اتصال مربوط
- خم‌کاری بدون ایجاد شکست یا تخت‌شدگی
- عایق‌کاری صحیح لوله مکش
- اجرای مسیر تخلیه آب پنل داخلی
- کنترل نشتی اتصالات
- وکیوم مدار پیش از راه‌اندازی

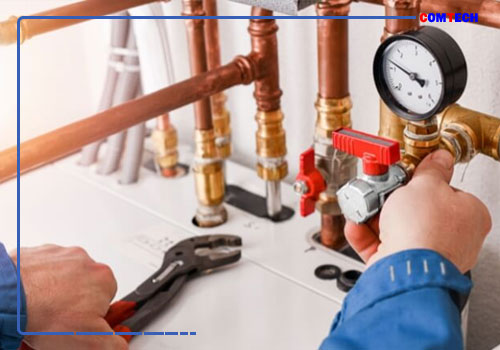

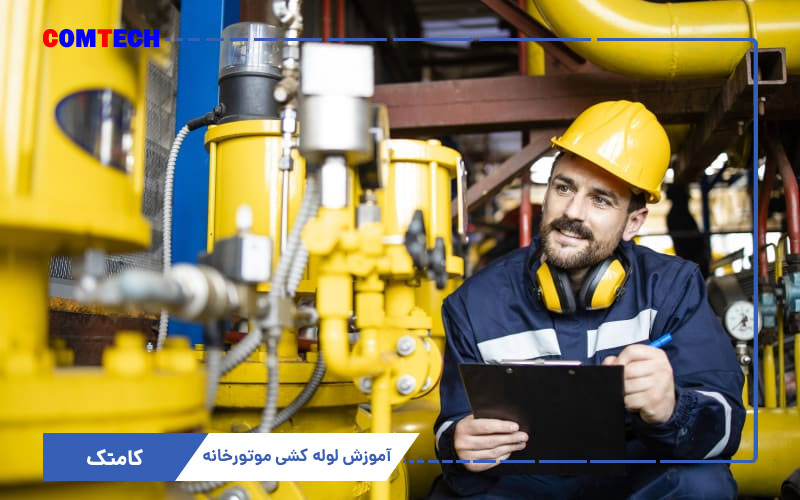

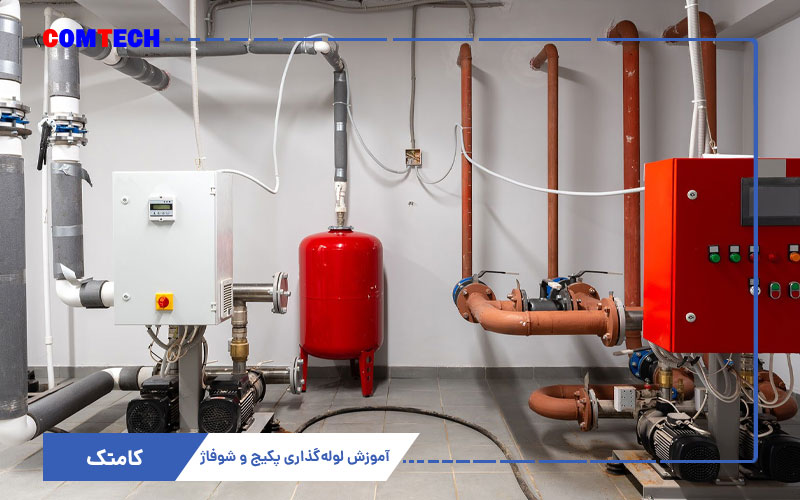

آموزش لوله کشی موتورخانه و مدارهای گرمایشی
در موتورخانه، هدف فقط انتقال آب نیست. ارتباط صحیح میان دیگ، پمپ سیرکولاتور، کلکتور، منبع، مبدل، شیرهای کنترلی و مدار رفت و برگشت برای گردش مناسب آب و توزیع حرارت ضروری است.
اجزای مدار رفت و برگشت موتورخانه
- خط رفت گرمایش
- خط برگشت گرمایش
- کلکتورهای توزیع
- پمپ سیرکولاتور
- شیرهای قطع و وصل
- شیر یک‌طرفه
- شیر بالانس و تجهیزات کنترلی
- تجهیزات هواگیری
- تجهیزات کنترل فشار
- عایق‌کاری خطوط گرم
عیب یابی گردش ضعیف آب موتورخانه
سرد بودن بخشی از مدار همیشه نشانه خرابی دیگ نیست. وجود هوا، گرفتگی مسیر، تنظیم نامناسب شیرها، خرابی پمپ یا اشکال در توزیع جریان نیز می‌تواند گردش آب را مختل کند. در عیب‌یابی حرفه‌ای ابتدا مدار بررسی می‌شود و سپس درباره تعمیر یا تعویض قطعات تصمیم گرفته می‌شود.

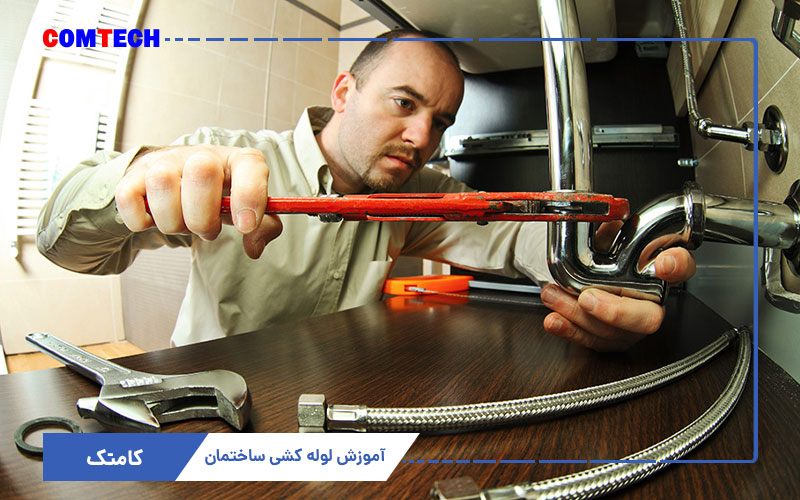

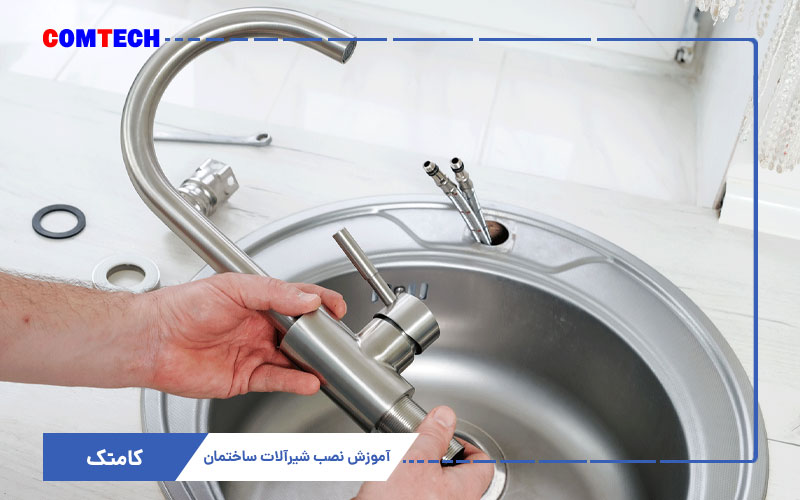

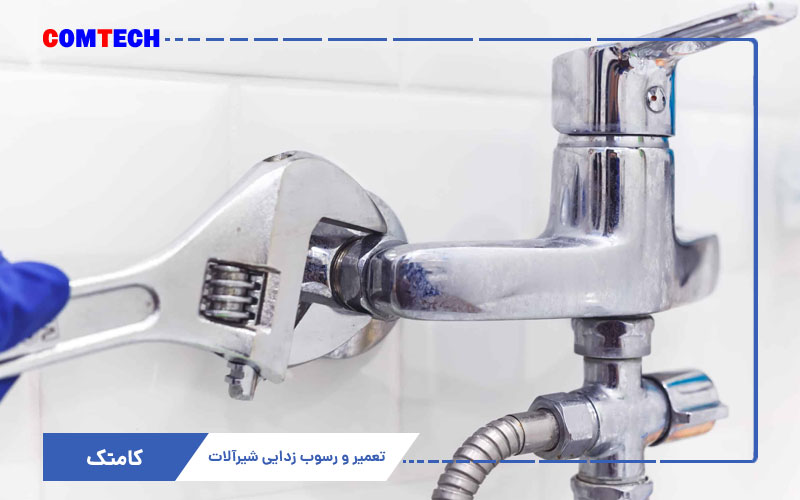

آموزش نصب شیرآلات ساختمان و آب بندی اتصالات
نصب و تعمیر شیرآلات یکی از خدمات پرتکرار لوله‌کشی است. هنرجو با انواع شیر، روش صحیح بستن اتصال و تشخیص محل نشتی آشنا می‌شود.
شیرهای پرکاربرد در تاسیسات ساختمان
- شیر توپی
- شیر فلکه
- شیر پیسوار
- شیر یک‌طرفه
- شیر اهرمی
- شیر قطع و وصل تجهیزات
- شیرهای کنترلی سیستم گرمایش
چگونه از نشتی شیرآلات جلوگیری کنیم؟
- کنترل سلامت رزوه
- انتخاب آب‌بند مناسب
- رعایت جهت و روش صحیح مونتاژ
- خودداری از اعمال گشتاور بیش از حد
- کنترل هم‌راستایی لوله و اتصال
- تست نهایی پس از برقراری فشار

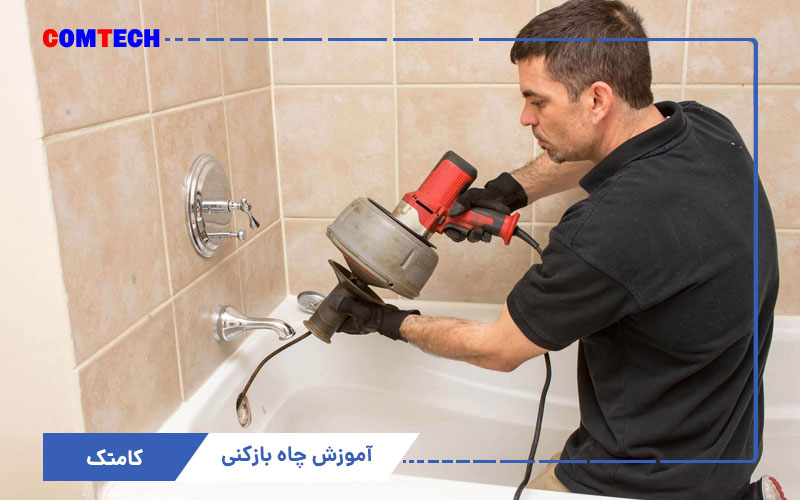

آموزش لوله بازکنی و تشخیص محل گرفتگی فاضلاب
در لوله‌بازکنی حرفه‌ای ابتدا باید مشخص شود گرفتگی در کدام بخش شبکه قرار دارد و سپس ابزار مناسب انتخاب شود. استفاده بدون بررسی از فنر یا مواد شیمیایی می‌تواند به لوله، سیفون یا اتصال آسیب وارد کند.
ابزارهای مورد استفاده برای رفع گرفتگی
- فنر دستی
- فنر برقی
- انواع سری فنر متناسب با گرفتگی
- ابزارهای مکانیکی رفع انسداد
- دوربین بازرسی لوله در خدمات تخصصی
قبل از فنر زدن چه مراحلی انجام می‌شود؟
- مشخص کردن تجهیزات درگیر با گرفتگی
- تشخیص اینکه مشکل مربوط به یک شاخه یا خط اصلی است
- یافتن نزدیک‌ترین نقطه دسترسی
- بازدید سیفون و اتصالات قابل دسترس
- انتخاب فنر و سری مناسب
- رفع انسداد با کمترین آسیب
- تست تخلیه پس از پایان کار

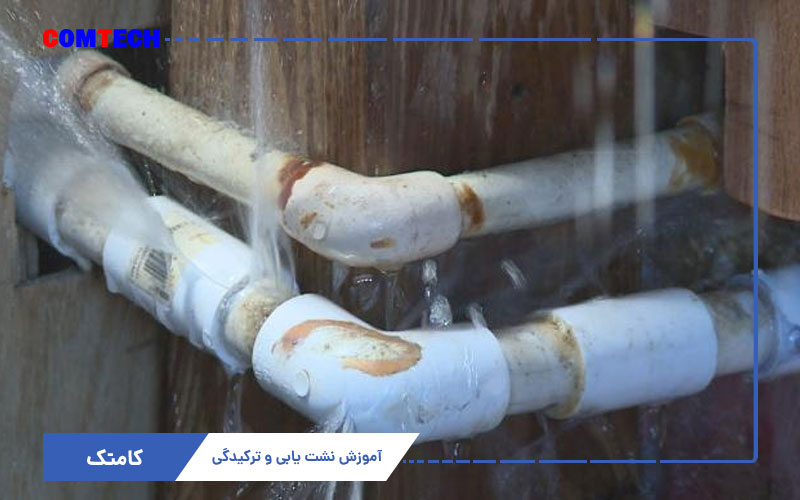

آموزش نشت یابی و تعمیر ترکیدگی لوله ساختمان
محلی که رطوبت روی دیوار یا کف دیده می‌شود الزاماً محل واقعی ترکیدگی نیست. آب می‌تواند در مصالح حرکت کند و در نقطه دیگری ظاهر شود؛ بنابراین تشخیص محدوده نشتی قبل از تخریب بخش مهمی از کار تعمیرات است.
روش‌های تشخیص نشتی مخفی لوله
- بررسی آثار رطوبت و تغییر رنگ مصالح
- کنترل کنتور آب
- تفکیک مدارهای مختلف ساختمان
- تست فشار شبکه
- بررسی شیرها و اتصالات
- استفاده از تجهیزات شنود در کاربرد مناسب
- استفاده از تصویربرداری حرارتی در شرایط مناسب

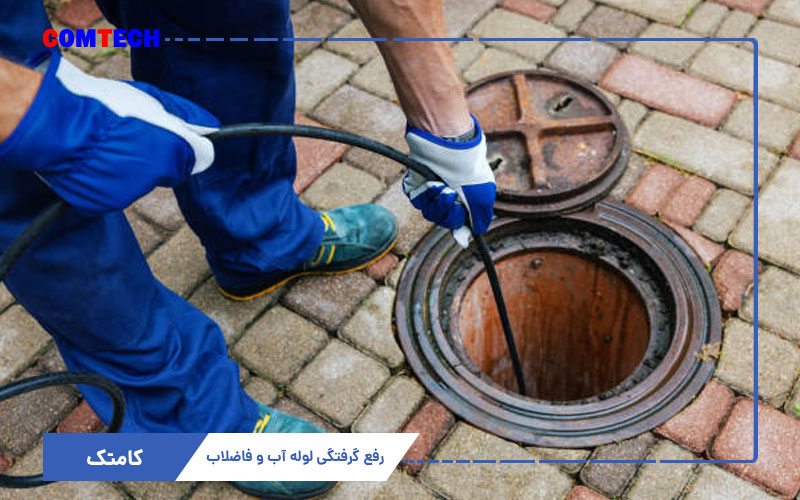

آموزش رفع گرفتگی لوله آب و فاضلاب
گرفتگی همیشه یک علت ندارد. چربی، رسوب، جسم خارجی، خرابی سیفون، افتادگی لوله یا ایراد در شیب و اتصال ممکن است علائم مشابهی ایجاد کنند. تشخیص علت قبل از شروع عملیات، احتمال آسیب به شبکه را کاهش می‌دهد.
علت‌های متداول گرفتگی لوله
- تجمع چربی در مسیر سینک آشپزخانه
- ورود جسم خارجی
- تشکیل رسوب در خطوط قدیمی
- شیب نامناسب فاضلاب
- افتادگی یا تغییر شکل لوله
- اشکال در محل اتصال
- گرفتگی سیفون
آموزش رسوب زدایی لوله آب گرم و تشخیص افت فشار
کم شدن فشار آب گرم همیشه به معنای رسوب داخل لوله نیست. گرفتگی پرلاتور، شیر پیسوار، صافی ورودی، مبدل پکیج یا آبگرمکن و انسداد موضعی مسیر نیز می‌تواند باعث افت دبی شود.
چگونه محل افت فشار آب گرم را پیدا کنیم؟
- مقایسه فشار آب سرد و گرم
- بررسی چند شیر مصرف
- کنترل پرلاتور و توری خروجی شیر
- کنترل شیرهای پیسوار
- بررسی خروجی دستگاه تولید آب گرم
- بررسی مسیر لوله در صورت ادامه مشکل
رسوب زدایی بدون آسیب به لوله
روش پاک‌سازی باید براساس جنس لوله، میزان فرسودگی و محل رسوب انتخاب شود. استفاده از فشار، ابزار یا ماده نامناسب در لوله‌های قدیمی ممکن است باعث سوراخ‌شدگی یا ایجاد نشتی شود.

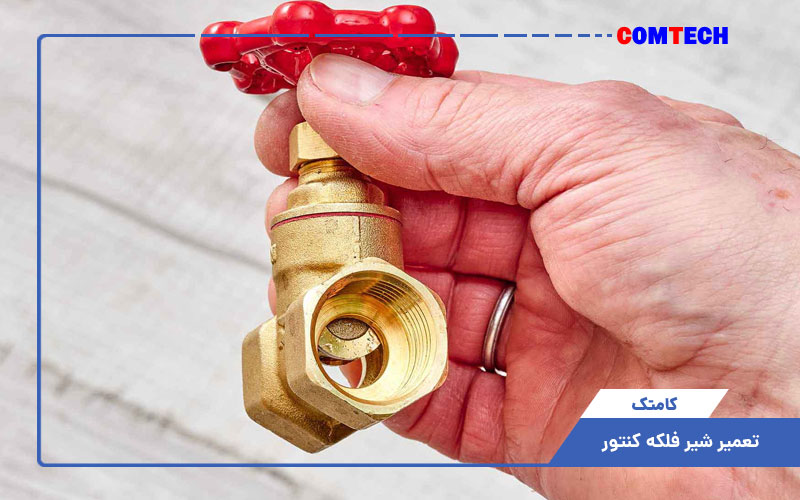

آموزش تعمیر شیر فلکه و اتصالات کنتور آب
سفت شدن شیر فلکه، هرز شدن محور، نشتی از ساقه یا قطع نشدن کامل جریان آب از خرابی‌های متداول این بخش هستند. قبل از باز کردن شیر باید نوع قطعه و میزان فرسودگی آن بررسی شود.
مراحل بررسی شیر فلکه معیوب
- تشخیص دقیق محل نشتی
- بررسی محور و دسته شیر
- کنترل مغزی و اجزای داخلی
- بررسی رزوه‌ها
- تصمیم برای تعمیر یا تعویض
- آزمایش آب‌بندی پس از مونتاژ

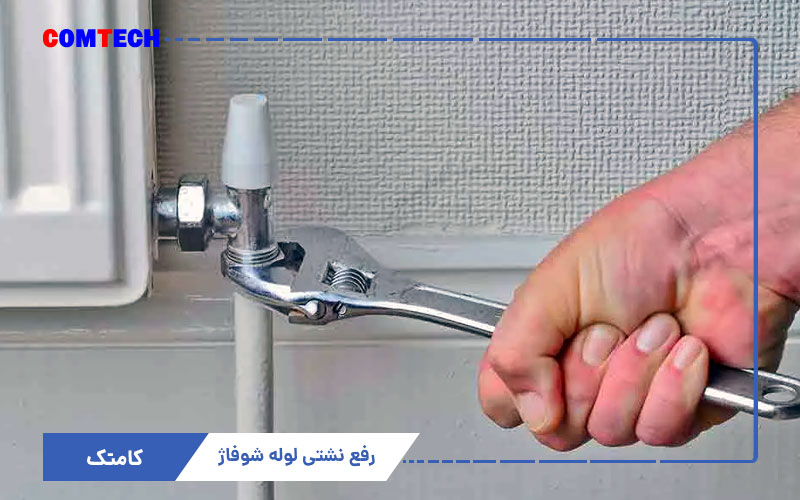

آموزش رفع نشتی لوله شوفاژ و پکیج
کاهش فشار مدار گرمایش می‌تواند از لوله، اتصال، رادیاتور، شیرها یا خود پکیج ایجاد شود. بنابراین قبل از تخریب کف و دیوار باید تمام بخش‌های قابل مشاهده بررسی شوند.
مراحل تشخیص نشتی سیستم گرمایش
- ثبت فشار اولیه مدار
- کنترل رادیاتورها و اتصالات
- بازدید شیرهای رفت و برگشت
- بررسی زیر و اطراف پکیج
- کنترل خروجی شیر اطمینان
- بررسی مسیرهای لوله قابل مشاهده
- انجام تست تکمیلی در صورت پنهان بودن نشتی
آموزش عیب یابی افت فشار و نوسان آب گرم
اگر فشار آب گرم کمتر از آب سرد است، تعمیرکار باید ابتدا محل محدودیت جریان را پیدا کند و سپس درباره رسوب‌زدایی یا تعمیر تصمیم بگیرد.
افت فشار آب گرم از چه قسمت‌هایی بررسی می‌شود؟
- پرلاتور شیر مصرف
- شیر پیسوار
- لوله آب گرم
- صافی ورودی دستگاه
- مبدل حرارتی
- شیرهای مسیر
- گرفتگی یا رسوب موضعی
علت نوسان دمای آب گرم چیست؟
نوسان دمای آب می‌تواند به دبی مصرف، رسوب مبدل، عملکرد سنسورها، تنظیم دستگاه و مشکلات پکیج یا آبگرمکن مرتبط باشد. بنابراین نباید بدون عیب‌یابی، مشکل را فقط به لوله‌کشی نسبت داد.

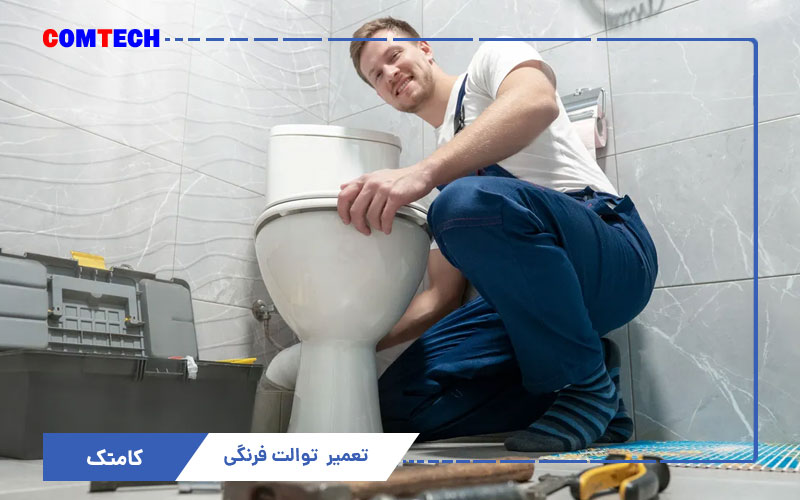

آموزش تعمیر توالت فرنگی و فلاش تانک
در بخش تجهیزات بهداشتی، ساختار فلاش‌تانک، شناور، شیر ورودی، مکانیزم تخلیه و اتصال فاضلاب توالت فرنگی بررسی می‌شود.
خرابی‌های رایج فلاش تانک
- قطع نشدن آب ورودی
- نشتی مداوم آب داخل کاسه
- پر شدن کند مخزن
- عمل نکردن مکانیزم تخلیه
- خرابی شناور
- نشتی اتصالات ورودی یا خروجی
گرفتگی توالت فرنگی چگونه عیب یابی می‌شود؟
پیش از استفاده از فنر باید مشخص شود گرفتگی در خود توالت، سیفون یا ادامه خط فاضلاب قرار دارد. این تشخیص در انتخاب ابزار و جلوگیری از آسیب به تجهیز اهمیت دارد.

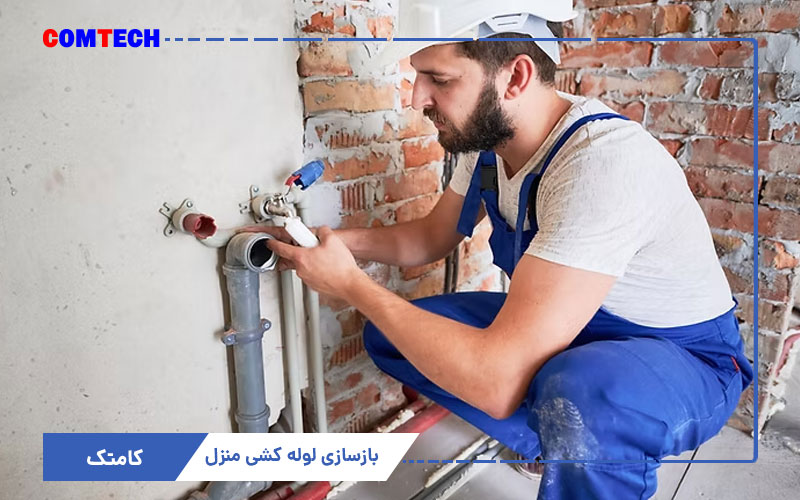

آموزش بازسازی لوله کشی قدیمی ساختمان
خوردگی، نشتی، کاهش فشار و گرفتگی از مشکلات رایج تأسیسات ساختمان‌های قدیمی هستند. در بازسازی ابتدا وضعیت شبکه موجود بررسی می‌شود تا مشخص شود تعمیر موضعی کافی است یا بخش بیشتری از لوله‌ها باید تعویض شوند.
مراحل بررسی لوله کشی ساختمان قدیمی
- شناسایی جنس لوله‌های موجود
- بررسی نشتی و آثار خوردگی
- کنترل فشار و دبی آب
- شناسایی مسیرهای قابل استفاده
- تعیین قسمت‌های معیوب
- انتخاب متریال جایگزین
- طراحی مسیر جدید با تخریب کمتر
- تست شبکه پیش از تحویل

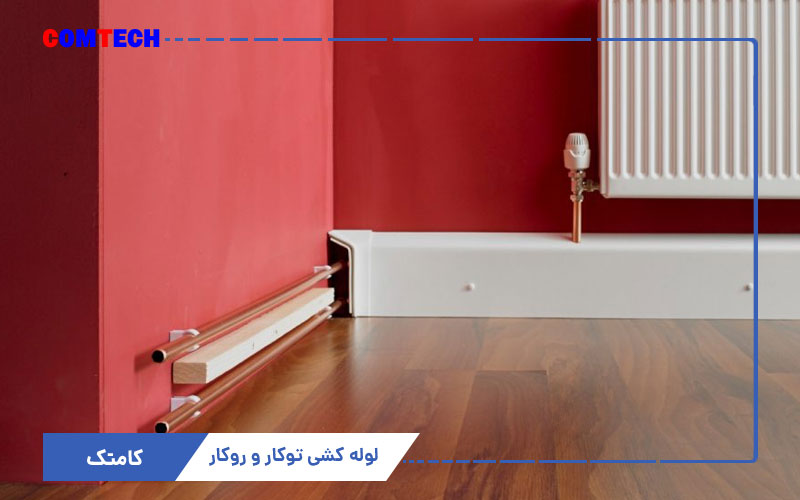

تفاوت لوله کشی توکار و روکار ساختمان
انتخاب اجرای توکار یا روکار به نوع پروژه، وضعیت بازسازی، محدودیت تخریب، دسترسی برای تعمیر و شرایط معماری ساختمان بستگی دارد.
مقایسه لوله کشی توکار و روکار
| موضوع | توکار | روکار |
|---|---|---|
| ظاهر | مسیر داخل ساختار ساختمان مخفی می‌شود | مسیر قابل مشاهده یا داخل داکت قرار می‌گیرد |
| دسترسی تعمیراتی | محدودتر است | معمولاً آسان‌تر است |
| بازسازی | ممکن است به تخریب بیشتری نیاز داشته باشد | در برخی بازسازی‌ها سریع‌تر اجرا می‌شود |
اصول نصب داکت برای لوله کشی روکار
- انتخاب ابعاد مناسب داکت
- طراحی مسیر مرتب و قابل دسترس
- کنترل زانوها و نقاط تغییر جهت
- مهار صحیح داکت
- حفظ امکان بازدید و تعمیر
- محافظت از لوله در برابر ضربه

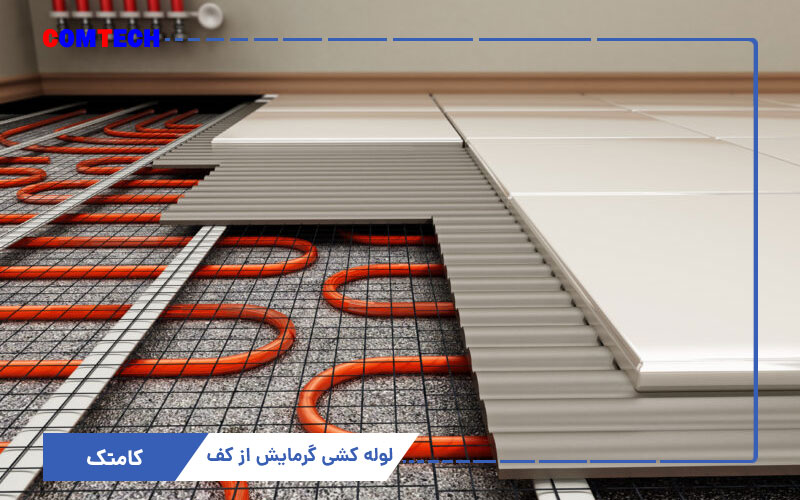

آموزش اجرای گرمایش از کف ساختمان
در سیستم گرمایش از کف، آب گرم در مدارهای لوله‌ای زیر کف گردش می‌کند. کیفیت طراحی مدار، عایق‌کاری، نحوه لوله‌گذاری، اتصال به کلکتور و بالانس جریان در توزیع یکنواخت حرارت نقش مهمی دارند.
اجزای گرمایش از کف
- لوله مناسب سیستم گرمایشی
- عایق حرارتی کف
- کلکتور رفت و برگشت
- شیر تنظیم جریان
- تجهیزات کنترل دما
- منبع تأمین آب گرم
مراحل اجرای لوله گرمایش از کف
- بررسی نقشه و نیاز حرارتی فضا
- اجرای عایق مناسب
- تقسیم مدارها
- اجرای لوله طبق نقشه
- اتصال مدارها به کلکتور
- هواگیری
- تست فشار پیش از اجرای پوشش کف
- ثبت مسیر لوله‌ها برای تعمیرات آینده

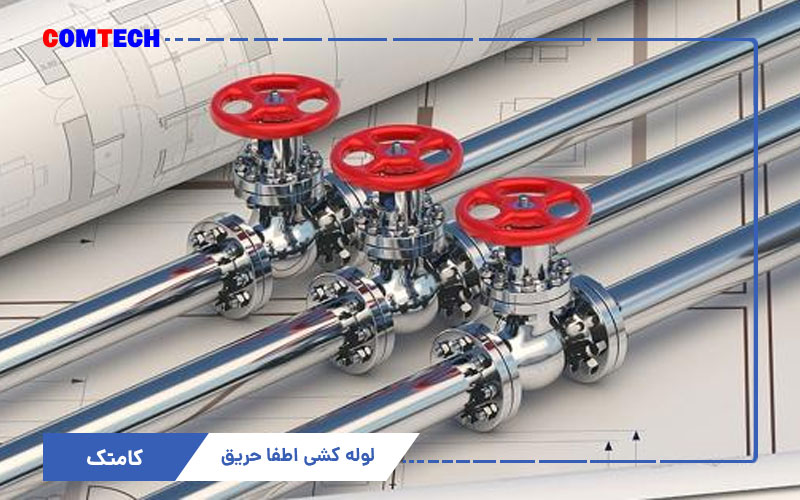

آشنایی با لوله کشی شبکه اطفا حریق ساختمان
شبکه اطفا حریق از بخش‌های ایمنی ساختمان است و طراحی و اجرای آن باید مطابق نقشه و ضوابط آتش‌نشانی انجام شود. در دوره، هنرجو با ساختار شبکه، رایزر، اسپرینکلر، شیرهای کنترلی و اصول کلی تست آشنا می‌شود.
اجزای اصلی سیستم اطفا حریق
- رایزر آتش‌نشانی
- شبکه اسپرینکلر
- شیرهای کنترلی
- تجهیزات اعلام وضعیت شیر
- اتصالات و ساپورت‌ها
- بخش تست و تخلیه
- جعبه و تجهیزات آتش‌نشانی در سیستم مربوط
تست شبکه اطفا حریق
فشار و روش آزمایش باید براساس نوع سیستم، استاندارد پروژه و نقشه مصوب تعیین شود. هنرجو با مفهوم تست هیدرواستاتیک، کنترل نشتی و بازدید اتصالات آشنا خواهد شد.

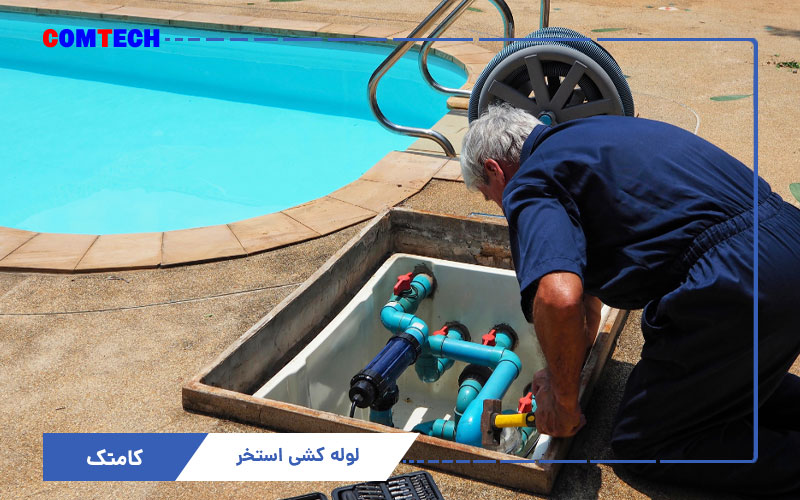

آموزش لوله کشی استخر و مدار تصفیه آب
لوله‌کشی استخر شامل مسیرهای مکش، دهش، تصفیه، تخلیه و تجهیزات جانبی است. انتخاب مسیر مناسب و جلوگیری از ورود هوا یا ایجاد نشتی برای عملکرد صحیح پمپ و سیستم تصفیه اهمیت دارد.
اجزای شبکه لوله کشی استخر
- اسکیمر یا جمع‌آوری آب سطحی
- مسیرهای مکش طراحی‌شده
- پمپ تصفیه
- فیلتر
- شیرهای کنترل
- نازل‌های برگشت آب
- سیستم گرمایش در استخر مجهز
- خط تخلیه و بک‌واش
راه‌های کاهش احتمال نشتی استخر
انتخاب اتصال مناسب، آماده‌سازی صحیح سطح، اجرای اصولی چسب یا اتصال، مهار لوله و انجام تست قبل از پوشاندن مسیر از مراحل مهم کنترل کیفیت هستند.

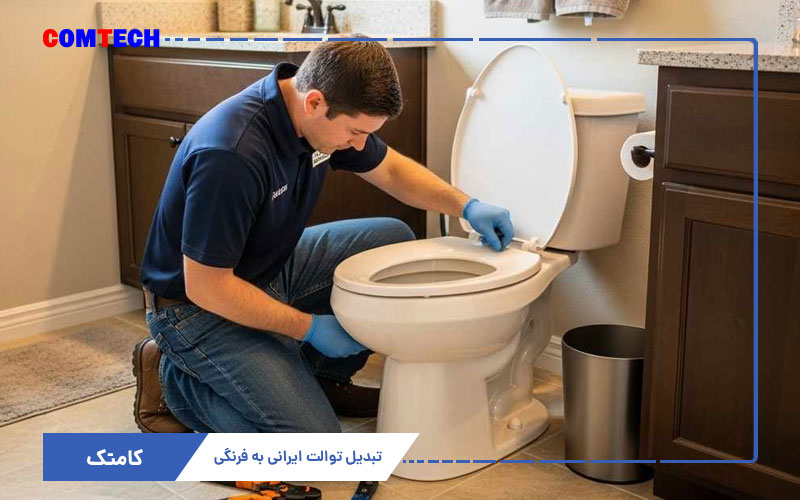

آموزش تبدیل توالت ایرانی به فرنگی
تبدیل توالت ایرانی به فرنگی تنها تعویض یک تجهیز نیست. محل خروجی فاضلاب، ارتفاع کف، آبرسانی، عایق‌کاری و فضای نصب باید پیش از شروع کار بررسی شوند.
مراحل تبدیل توالت ایرانی به فرنگی
- بررسی محل خروجی فاضلاب
- اندازه‌گیری موقعیت تجهیز جدید
- کنترل کف و عایق رطوبتی
- اصلاح مسیر فاضلاب در صورت نیاز
- اجرای آبرسانی
- نصب اتصال خروجی
- تراز کردن توالت فرنگی
- کنترل آب‌بندی
- آزمایش تخلیه
آموزش لوله گذاری پکیج، رادیاتور و شوفاژ
اجرای صحیح لوله‌های پکیج و رادیاتور باید گردش مناسب آب، هواگیری آسان، دسترسی برای سرویس و امکان بالانس سیستم را فراهم کند. هنرجویانی که قصد فعالیت هم‌زمان در تعمیر تجهیزات گرمایشی دارند می‌توانند مطالب آموزش تعمیرات برودتی را نیز برای تکمیل شناخت خود از مدارهای تبرید و تجهیزات مرتبط بررسی کنند.
اتصالات و مسیرهای اصلی زیر پکیج
- ورودی آب سرد مصرفی
- خروجی آب گرم مصرفی
- رفت مدار گرمایش
- برگشت مدار گرمایش
- اتصال گاز طبق ضوابط مربوط
مراحل اجرای لوله کشی رادیاتور
- تعیین محل رادیاتورها
- طراحی مسیر رفت و برگشت
- انتخاب روش انشعابی یا کلکتوری طبق طراحی
- اجرای لوله‌ها
- نصب شیرهای رفت و برگشت
- نصب و تراز رادیاتور
- آبگیری مدار
- هواگیری
- کنترل نشتی و گردش آب
آموزش تست فشار لوله کشی قبل از پوشاندن مسیر
یکی از مهم‌ترین مراحل اجرای حرفه‌ای این است که شبکه قبل از کف‌سازی یا پوشاندن مسیر آزمایش شود. فشار و روش تست باید مطابق نوع شبکه، جنس لوله، دستورالعمل سازنده و مشخصات پروژه انتخاب شود.
مراحل تست شبکه لوله کشی
- بازدید چشمی تمام اتصالات
- مسدود کردن نقاط خروجی موردنیاز
- پر کردن و هواگیری سیستم مطابق روش آزمایش
- اعمال فشار تعیین‌شده برای پروژه
- پایدار شدن شرایط آزمایش
- بازدید اتصالات و نقاط حساس
- ثبت وضعیت فشار
- رفع نشتی در صورت مشاهده
- تکرار تست پس از تعمیر
سناریوی عملی پیدا کردن نشتی بعد از تست فشار
برای نزدیک شدن آموزش به شرایط بازار کار، هنرجو با سناریوهای واقعی عیب‌یابی روبه‌رو می‌شود. برای مثال، اگر فشار شبکه بعد از تست کاهش پیدا کند، به‌جای باز کردن تصادفی اتصالات باید محدوده خرابی مرحله‌ای مشخص شود.
نشتی شبکه چگونه مرحله به مرحله پیدا می‌شود؟
- بررسی سالم بودن ابزار و فشارسنج
- کنترل اتصالات قابل مشاهده
- بررسی شیرهای مسدودکننده
- تفکیک شاخه‌های شبکه
- تعیین شاخه دارای افت فشار
- بازدید دقیق اتصالات همان محدوده
- انجام تعمیر
- تست مجدد شبکه
خطاهای رایج در اجرای لوله کشی ساختمان
| خطای اجرا | پیامد احتمالی | روش پیشگیری |
|---|---|---|
| برش کج لوله | اتصال ناقص و احتمال نشتی | استفاده از ابزار برش مناسب |
| گرم کردن بیش از حد اتصال | تغییر شکل و کاهش سطح عبور | رعایت دستورالعمل اتصال |
| مهار نامناسب لوله | لرزش و تنش روی اتصالات | ساپورت‌گذاری صحیح |
| شیب نامناسب فاضلاب | تخلیه ضعیف و گرفتگی | کنترل شیب مطابق نقشه |
| پوشاندن مسیر بدون تست | کشف دیرهنگام نشتی | تست کامل پیش از نازک‌کاری |
مهارت‌های کارآموز پس از دوره لوله کشی ساختمان
پس از تمرین عملی، هدف این است که هنرجو بتواند اجرای یک پروژه معمولی را از مرحله بررسی تا کنترل نهایی دنبال کند.
- شناخت انواع لوله و اتصالات ساختمانی
- کار با ابزارهای اصلی لوله‌کشی
- خواندن نقشه ساده تأسیسات
- اجرای شبکه آب سرد و گرم
- اجرای فاضلاب ساختمان
- اجرای سیستم کلکتوری
- نصب شیرآلات و تجهیزات بهداشتی
- تشخیص نشتی و افت فشار
- رفع گرفتگی‌های متداول
- بازسازی مسیرهای قدیمی
- لوله‌گذاری پکیج و رادیاتور
- شناخت مدارهای موتورخانه
- اجرای مقدماتی گرمایش از کف
- تست فشار و کنترل کیفیت
دوره لوله کشی ساختمان برای چه کسانی مناسب است؟
- افرادی که قصد ورود از صفر به بازار تأسیسات دارند
- نیروهای ساختمانی که می‌خواهند مهارت تخصصی بیشتری کسب کنند
- تکنسین‌های پکیج و سیستم‌های گرمایشی
- فعالان بازسازی ساختمان
- تعمیرکاران آب و فاضلاب
- افرادی که قصد راه‌اندازی خدمات تأسیسات دارند
- دانشجویان و تکنسین‌های رشته تأسیسات مکانیکی
بازار کار لوله کشی و تعمیرات تاسیسات ساختمان
ساختمان‌های جدید به اجرای شبکه آب، فاضلاب و گرمایش نیاز دارند و ساختمان‌های قدیمی نیز به سرویس، تعمیر، نشت‌یابی و بازسازی تأسیسات احتیاج پیدا می‌کنند. به همین دلیل مهارت‌هایی مانند لوله کشی ساختمان، نشت‌یابی، تعمیر پکیج و رادیاتور، رفع گرفتگی و بازسازی لوله در خدمات ساختمانی کاربرد مستمر دارند.
چه مهارت‌هایی یک لوله کش را حرفه‌ای‌تر می‌کند؟
- نقشه‌خوانی و مسیرکشی منظم
- تسلط بر چند سیستم لوله و اتصال
- تشخیص نشتی با حداقل تخریب
- شناخت سیستم پکیج و گرمایش
- تعمیر تجهیزات بهداشتی
- اجرای اصولی فاضلاب
- توانایی تست و تحویل پروژه
- رعایت ایمنی و استانداردهای اجرایی
روش واقعی یادگیری لوله کشی در کارگاه
در آموزش کارگاهی، هر موضوع ابتدا از نظر فنی توضیح داده می‌شود و سپس هنرجو همان عملیات را روی نمونه واقعی یا آموزشی انجام می‌دهد. این شیوه کمک می‌کند خطای اجرا قبل از ورود به پروژه مشتری مشخص و اصلاح شود.
چرخه آموزش عملی در کلاس
- مشاهده روش صحیح اجرا توسط مدرس
- شناخت ابزار و متریال موردنیاز
- اجرای مرحله توسط هنرجو
- بررسی کیفیت اتصال و مسیر
- انجام تست نشتی یا عملکرد
- تحلیل علت خطا در صورت وجود ایراد
- اجرای مجدد تا رسیدن به نتیجه صحیح
