دوره آموزش تعمیرات موتورخانه از صفر تا ورود به بازار کار
دوره آموزش تعمیرات موتورخانه برای افرادی طراحی شده است که می‌خواهند از پایه با تاسیسات مکانیکی و گرمایشی ساختمان آشنا شوند و مهارت‌های عملی نصب، سرویس، نگهداری و عیب‌یابی موتورخانه را یاد بگیرند. آموزش از شناخت مسیر گردش آب و عملکرد سیستم گرمایش مرکزی آغاز می‌شود و به بررسی تخصصی تجهیزات اصلی موتورخانه می‌رسد.
در طول کلاس با تجهیزاتی مانند دیگ آب گرم، مشعل گازی و گازوئیلی، پمپ سیرکولاتور، کلکتور رفت و برگشت، منبع انبساط، منبع کویلی، منبع دوجداره، شیرآلات، لوله‌کشی و تابلو برق موتورخانه به‌صورت کاربردی آشنا می‌شوید.
ساختار آموزش به‌گونه‌ای است که هنرجوی مبتدی ابتدا ارتباط بین اجزای سیستم را درک می‌کند و سپس وارد مباحثی مانند تعمیر مشعل موتورخانه، عیب‌یابی پمپ، کنترل فشار و دما، سرویس منابع آب گرم و تشخیص ایرادات مدار گرمایش می‌شود.
مهارت‌هایی که در کلاس تعمیرات موتورخانه یاد می‌گیرید
- آموزش تاسیسات موتورخانه از صفر برای افراد مبتدی
- شناخت موتورخانه‌های مسکونی، اداری و تجاری
- تشخیص مسیر رفت و برگشت مدار گرمایش
- شناخت عملکرد دیگ‌های چدنی و فولادی
- آشنایی با نصب و سرویس دیگ آب گرم
- شناخت مشعل گازی و گازوئیلی و اجزای اصلی آنها
- عیب‌یابی مرحله‌ای مشعل موتورخانه
- شناخت انواع پمپ سیرکولاتور و پمپ خطی
- بررسی علت صدا، لرزش و کاهش گردش آب پمپ
- شناخت کلکتور رفت و برگشت و مسیرهای توزیع آب
- آشنایی با منبع انبساط باز و بسته
- شناخت منبع کویلی و منبع دوجداره آب گرم
- بررسی شیرآلات، صافی، هواگیر و تجهیزات کنترلی
- آشنایی با برق و تابلو کنترل موتورخانه
- شناخت موتورهای تک‌فاز و سه‌فاز
- عیب‌یابی مشکلات رایج گرمایش و آب گرم ساختمان
- اجرای سرویس دوره‌ای موتورخانه با چک‌لیست
- کار با ابزارهای اندازه‌گیری دما، فشار، جریان و ولتاژ
مسیر یادگیری تعمیر موتورخانه از پایه تا عیب‌یابی حرفه‌ای
برای یادگیری تعمیرات موتورخانه، حفظ کردن نام قطعات کافی نیست. ابتدا باید بدانید آب چگونه در مدار حرکت می‌کند، مشعل چگونه انرژی حرارتی تولید می‌کند، دیگ چگونه حرارت را به آب منتقل می‌کند و پمپ چگونه آب گرم را در ساختمان به گردش درمی‌آورد.
وقتی این زنجیره را درک کنید، هنگام مشاهده یک خرابی می‌توانید مشخص کنید که ایراد به بخش تولید حرارت، گردش آب، توزیع جریان، انتقال حرارت، کنترل دما، فشار یا برق سیستم مربوط است.
| مرحله آموزش | موضوع اصلی کلاس | تمرین عملی کارگاه |
|---|---|---|
| مرحله اول | شناخت ساختار موتورخانه | شناسایی تجهیزات روی سیستم واقعی |
| مرحله دوم | لوله‌کشی، شیرآلات و کلکتورها | دنبال کردن مسیر رفت و برگشت |
| مرحله سوم | دیگ آب گرم | بررسی ساختار، اتصالات و سرویس |
| مرحله چهارم | مشعل و سیستم احتراق | تحلیل ترتیب راه‌اندازی مشعل |
| مرحله پنجم | پمپ و گردش آب | تست عملکرد و تشخیص مشکل گردش |
| مرحله ششم | منابع و تجهیزات کنترل | بررسی دما، فشار و انتقال حرارت |
| مرحله هفتم | برق و تابلو فرمان | ردیابی مدار فرمان تجهیزات |
| مرحله هشتم | عیب‌یابی کامل موتورخانه | حل سناریوهای واقعی خرابی |
آموزش شناخت تجهیزات موتورخانه و نحوه ارتباط آنها با یکدیگر
در شروع کلاس، تجهیزات اصلی روی موتورخانه یا مجموعه آموزشی واقعی بررسی می‌شوند. هنرجو یاد می‌گیرد هر قطعه در چه بخشی از سیستم قرار دارد، چه وظیفه‌ای بر عهده دارد و خرابی آن چه علائمی در ساختمان ایجاد می‌کند.
شناخت دیگ، مشعل، پمپ، کلکتور و منابع موتورخانه
- دیگ آب گرم: انتقال انرژی تولیدشده توسط مشعل به آب مدار گرمایش
- مشعل: ایجاد احتراق و تامین انرژی موردنیاز دیگ
- پمپ سیرکولاتور: ایجاد گردش اجباری آب در مدار
- کلکتور: تقسیم و جمع‌آوری جریان مدارهای مختلف
- منبع انبساط: مدیریت افزایش حجم آب در اثر تغییر دما
- منبع کویلی یا دوجداره: تامین آب گرم مصرفی ساختمان
- ترموستات و کنترلرها: کنترل دمای کاری تجهیزات
- شیرآلات: قطع، وصل، تنظیم و هدایت جریان
- صافی و هواگیر: کمک به حفظ گردش صحیح آب و عملکرد تجهیزات
آموزش تشخیص مسیر رفت و برگشت موتورخانه ساختمان
یکی از پایه‌ای‌ترین مهارت‌های یک تعمیرکار موتورخانه، تشخیص جهت گردش آب است. در کارگاه، هنرجو مسیر خروج آب گرم از دیگ، ورود به کلکتور رفت، عبور از مدارهای ساختمان و برگشت آب به موتورخانه را مرحله‌به‌مرحله بررسی می‌کند.
چرا تشخیص مسیر جریان در عیب‌یابی اهمیت دارد؟
اگر دیگ داغ باشد اما بخشی از ساختمان گرم نشود، دانستن مسیر جریان کمک می‌کند مشخص شود مشکل از پمپ، شیر بسته، گرفتگی، هوا، بالانس نبودن مدار یا بخش دیگری از شبکه است.
آموزش خواندن دیاگرام ساده لوله‌کشی موتورخانه
در این بخش، نقشه‌های ساده تاسیساتی بررسی می‌شوند تا هنرجو بتواند ارتباط میان دیگ، پمپ، کلکتور، منبع انبساط، منبع آب گرم و مصرف‌کننده‌ها را روی دیاگرام تشخیص دهد.
افرادی که قصد فعالیت گسترده‌تر در تاسیسات ساختمان دارند می‌توانند در کنار این مباحث، بخش‌های مرتبط با دوره‌های تخصصی تعمیرات را نیز بررسی کنند تا شناخت کامل‌تری از مسیرهای فنی بازار کار داشته باشند.

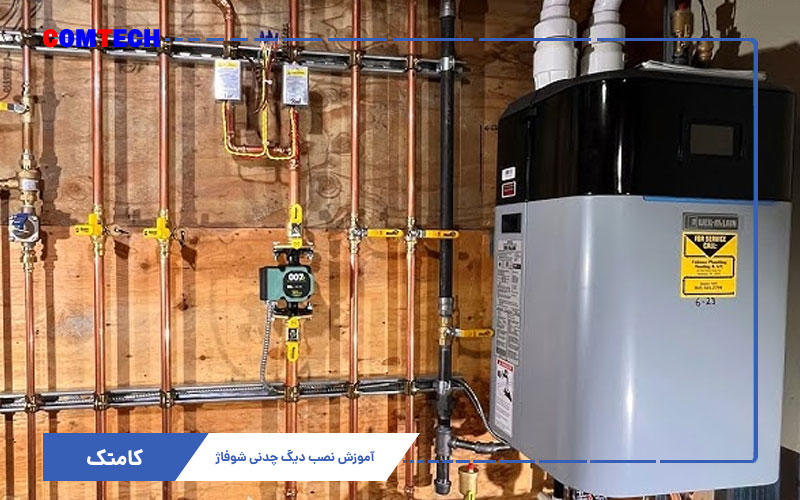

آموزش نصب و سرویس دیگ چدنی شوفاژ موتورخانه
دیگ چدنی موتورخانه یکی از تجهیزات شناخته‌شده سیستم‌های گرمایش مرکزی است. در دوره، ساختمان پره‌ها، مسیر گردش آب، محفظه احتراق، محل اتصال مشعل و اتصالات رفت و برگشت بررسی می‌شود.
شناخت ساختمان دیگ چدنی و مسیر انتقال حرارت
هنرجو با ساختار پره‌های چدنی، مسیر عبور آب و گازهای حاصل از احتراق و نحوه انتقال انرژی حرارتی آشنا می‌شود. شناخت این مسیر برای تشخیص افت راندمان، گرم نشدن مناسب آب و ایرادات مرتبط با دیگ اهمیت دارد.
آموزش جانمایی و نصب اصولی دیگ موتورخانه
جانمایی دیگ باید به‌گونه‌ای باشد که امکان بازدید، سرویس، دسترسی به مشعل، اتصالات و تجهیزات کنترلی وجود داشته باشد. شرایط محل نصب، تراز بودن مجموعه، اتصال مناسب به شبکه لوله‌کشی و فضای لازم برای تعمیرات از نکات مهم این بخش هستند.
عیب‌یابی نشتی و مشکلات رایج دیگ چدنی
در کلاس نقاطی که احتمال نشتی در آنها بیشتر است بررسی می‌شوند. هنرجو یاد می‌گیرد قبل از نتیجه‌گیری درباره خرابی دیگ، وضعیت فلنج‌ها، اتصالات، شیرها، مسیرهای لوله‌کشی و سایر نقاط مرتبط را بررسی کند.
آموزش سرویس دیگ برای حفظ راندمان گرمایشی
- بازدید ظاهری بدنه و اتصالات دیگ
- بررسی نشتی احتمالی آب
- کنترل اتصالات رفت و برگشت
- بررسی مسیرهای انتقال حرارت
- کنترل اتصال مشعل به دیگ
- بازدید تجهیزات اندازه‌گیری و کنترل دما
- بررسی شرایط دودکش و تخلیه محصولات احتراق توسط تکنسین مجاز

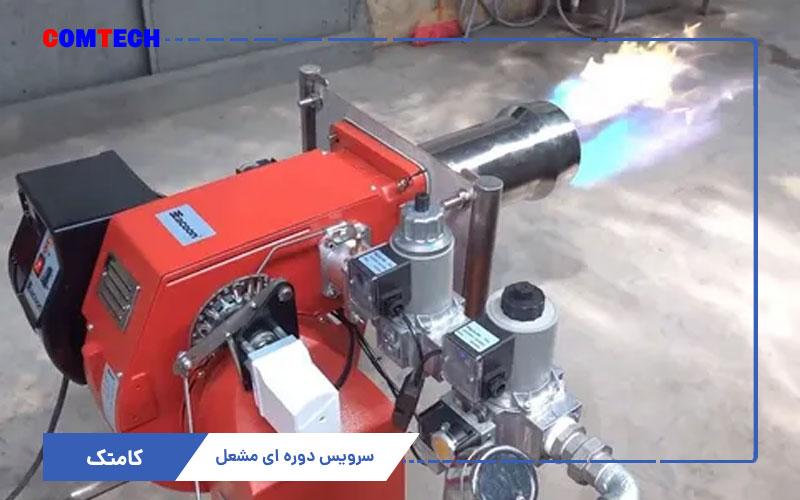

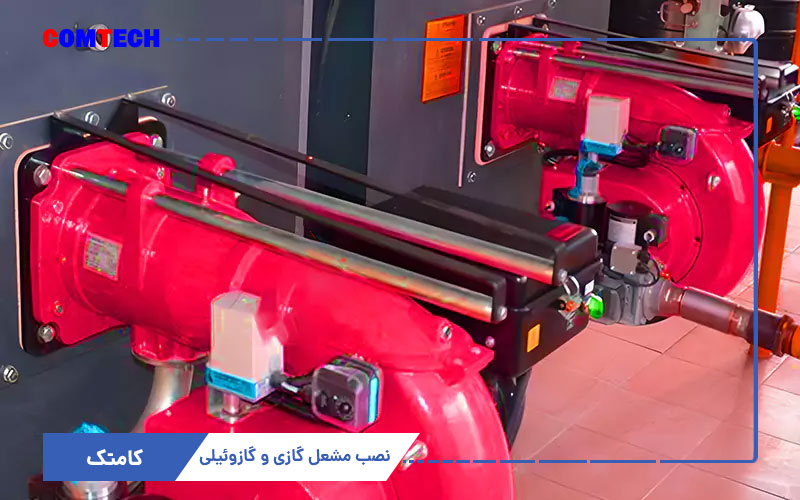

آموزش تعمیر مشعل گازی و گازوئیلی موتورخانه
آموزش مشعل موتورخانه یکی از مهم‌ترین قسمت‌های دوره است. هنرجو ابتدا با اجزای مشعل آشنا می‌شود و سپس ترتیب عملکرد دستگاه از لحظه دریافت فرمان روشن شدن تا تشکیل و پایدار شدن شعله را بررسی می‌کند.
افرادی که به سیستم‌های گرمایشی مستقل واحدهای مسکونی نیز علاقه دارند، می‌توانند مطالب مرتبط با آموزش تعمیر پکیج را در ادامه مسیر یادگیری بررسی کنند.
شناخت قطعات اصلی مشعل گازی و گازوئیلی
- الکتروموتور مشعل
- فن یا پروانه تامین هوای احتراق
- ترانس یا سیستم ایجاد جرقه
- الکترودهای جرقه
- شیر برقی گاز در مدل‌های مربوطه
- رله یا کنترلر مشعل
- سیستم تشخیص و کنترل شعله
- پرشرها و تجهیزات ایمنی در مدل‌های مختلف
- پمپ سوخت در مشعل‌های گازوئیلی
- نازل گازوئیل
- دمپر و مجموعه تنظیم هوای احتراق
آموزش ترتیب روشن شدن مشعل هنگام راه‌اندازی
شناخت توالی عملکرد مشعل یکی از روش‌های اصلی عیب‌یابی است. تکنسین باید بداند بعد از دریافت فرمان استارت، کدام بخش فعال می‌شود و اگر فرآیند در یک مرحله متوقف شد، کدام مدار یا قطعه باید بررسی شود.
منطق عیب‌یابی مشعل در کلاس
- بررسی وجود برق و فرمان مناسب
- کنترل تجهیزات ایمنی و شرایط اجازه راه‌اندازی
- بررسی عملکرد موتور و فن
- کنترل ایجاد جرقه در مرحله مربوطه
- بررسی تامین سوخت توسط فرد دارای صلاحیت
- کنترل تشکیل و تشخیص شعله
- تحلیل علت قفل شدن یا خاموشی مشعل
عیب‌یابی مشعل روشن نمی‌شود یا پس از چند ثانیه خاموش می‌کند
در چنین خرابی‌هایی، تعویض سریع رله یا سایر قطعات روش مناسبی نیست. ابتدا باید مشخص شود فرآیند روشن شدن در کدام مرحله متوقف می‌شود. وضعیت برق ورودی، مدار فرمان، جرقه، تشخیص شعله و تجهیزات ایمنی به‌ترتیب بررسی می‌شوند.
تنظیم اصولی احتراق مشعل برای کاهش مصرف سوخت
در بخش تخصصی، مفهوم نسبت هوا به سوخت، کیفیت احتراق، دمای دود، اکسیژن باقی‌مانده و مونوکسیدکربن توضیح داده می‌شود. در سرویس حرفه‌ای، تنظیم مشعل باید بر اساس اندازه‌گیری و ابزار مناسب انجام شود، نه صرفاً شکل ظاهری شعله.
آموزش تعمیر پمپ موتورخانه و عیب‌یابی مشکلات گردش آب
اگر پمپ نتواند آب گرم را به‌درستی در مدار به گردش درآورد، حتی با سالم بودن مشعل و دیگ، گرمایش مناسبی در ساختمان ایجاد نمی‌شود. به همین دلیل تعمیر و عیب‌یابی پمپ سیرکولاتور موتورخانه یکی از مهارت‌های اصلی دوره محسوب می‌شود.
شناخت عملکرد پمپ سیرکولاتور در مدار گرمایش
در کلاس، جهت جریان، ارتباط پمپ با کلکتور و مدارهای مصرف‌کننده، اختلاف فشار موردنیاز سیستم و تاثیر مقاومت مسیر روی میزان گردش آب بررسی می‌شود.
علائم رایج مشکل در پمپ یا مدار گردش
- گرم بودن دیگ و سرد بودن رادیاتورها
- اختلاف دمای غیرطبیعی بین رفت و برگشت
- صدای غیرعادی پمپ
- لرزش بیش از حد
- داغ شدن بدنه موتور
- قطع شدن حفاظت الکتریکی
- گردش ضعیف آب در طبقات یا مدارهای دورتر
عیب‌یابی پمپ روشن است ولی آب گردش نمی‌کند
- کنترل وضعیت شیرهای مسیر
- بررسی جهت صحیح جریان
- کنترل هواگرفتگی مدار
- بررسی صافی و احتمال گرفتگی
- گوش دادن به صدای عملکرد پمپ
- بررسی وضعیت مکانیکی پمپ
- مقایسه دمای رفت و برگشت
- کنترل گردش آب در مدارهای ساختمان
شناخت خرابی سیم‌پیچ و موتور الکتریکی پمپ
در بخش برق، هنرجو با روش تشخیص تفاوت میان خرابی الکتریکی موتور و ایراد مکانیکی پمپ آشنا می‌شود. اندازه‌گیری ولتاژ، جریان و بررسی علائم حرارتی می‌تواند اطلاعات مهمی درباره وضعیت الکتروموتور در اختیار تعمیرکار قرار دهد.

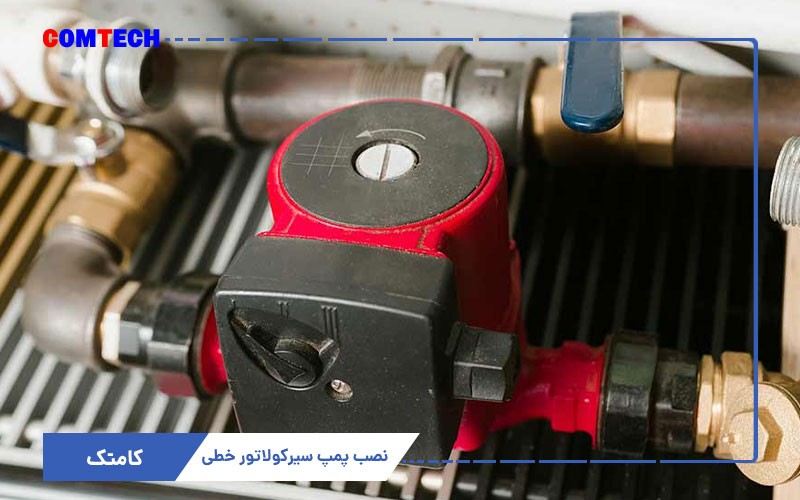

آموزش نصب و سرویس پمپ سیرکولاتور خطی موتورخانه
پمپ سیرکولاتور خطی در بسیاری از سیستم‌های گرمایش مرکزی استفاده می‌شود. جهت نصب، شرایط لوله‌کشی، وضعیت ساپورت، هواگیری و دسترسی مناسب برای تعمیرات روی عملکرد و طول عمر پمپ تاثیر دارد.
شناخت جهت جریان و محل نصب پمپ خطی
هنرجو یاد می‌گیرد قبل از نصب یا سرویس، مشخصات درج‌شده روی پمپ، جهت فلش جریان، نحوه اتصال و موقعیت مناسب تجهیز را بررسی کند.
عیب‌یابی صدا و لرزش پمپ سیرکولاتور
وجود هوا، گرفتگی مسیر مکش، نصب نامناسب، خرابی یاتاقان یا بلبرینگ در مدل‌های مربوطه و شرایط نامناسب هیدرولیکی از عواملی هستند که ممکن است باعث صدای غیرطبیعی شوند.
تفاوت صدای مکانیکی با صدای ناشی از شرایط هیدرولیکی
در کارگاه تلاش می‌شود هنرجو فقط بر اساس شنیدن صدا تصمیم نگیرد؛ بلکه همراه با مشاهده لرزش، دمای بدنه، جریان مصرفی و شرایط سیستم، منبع احتمالی خرابی را محدود کند.
چک‌لیست سرویس دوره‌ای پمپ‌های خطی
- بررسی نشتی از اتصالات و آب‌بندی
- کنترل صدای غیرعادی
- بررسی لرزش مجموعه
- کنترل اتصالات الکتریکی
- بررسی دمای کاری موتور
- کنترل عملکرد گردش آب
- بررسی تمیزی صافی‌های مسیر

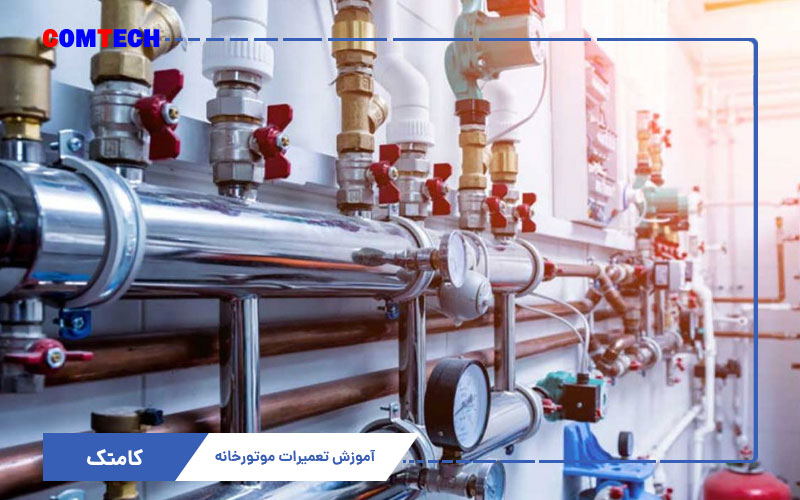

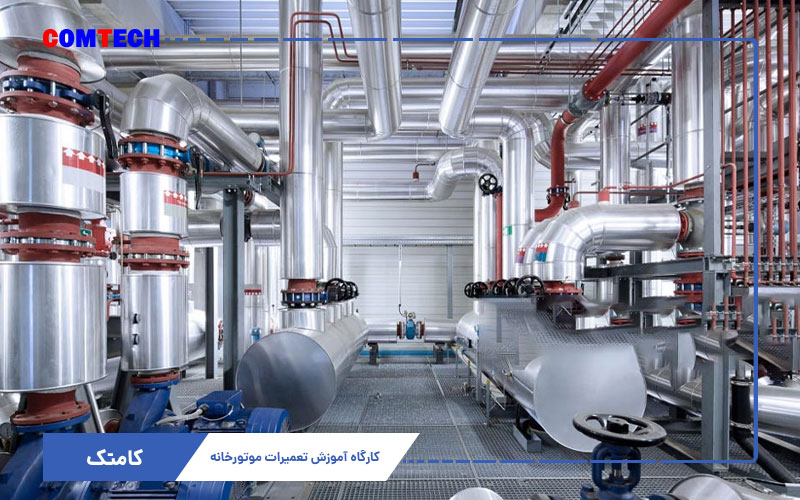

آموزش کلکتور و لوله‌کشی موتورخانه ساختمان
لوله‌کشی موتورخانه وظیفه انتقال آب گرم بین تجهیزات و مصرف‌کننده‌ها را بر عهده دارد. شناخت نحوه ارتباط دیگ، پمپ، کلکتور، منابع و شاخه‌های ساختمان برای عیب‌یابی صحیح ضروری است.
شناخت کلکتور رفت و برگشت موتورخانه
هنرجو یاد می‌گیرد خروجی‌های کلکتور را بررسی کند و تشخیص دهد هر مدار به کدام قسمت ساختمان متصل است. این مهارت در پیدا کردن مشکلات موضعی گرمایش اهمیت زیادی دارد.
شناخت شیرآلات و تجهیزات جانبی مسیر موتورخانه
- شیر فلکه و شیر قطع و وصل
- شیر یک‌طرفه
- صافی
- هواگیر دستی و خودکار
- شیرهای کنترلی
- گیج فشار
- دماسنج
- شیرهای تخلیه
آموزش ساپورت و عایق‌کاری لوله‌های گرم موتورخانه
ساپورت صحیح باعث کاهش تنش روی اتصالات و تجهیزات می‌شود. عایق‌کاری لوله‌های آب گرم نیز اتلاف حرارت را کاهش می‌دهد و می‌تواند به بهبود راندمان سیستم گرمایش کمک کند.
مواردی که هنگام بازدید لوله‌کشی بررسی می‌شوند
- نشتی از رزوه‌ها و فلنج‌ها
- خوردگی و پوسیدگی لوله
- وضعیت ساپورت‌ها
- آسیب‌دیدگی عایق حرارتی
- عملکرد شیرهای قطع و وصل
- احتمال وجود هوا یا گرفتگی در مسیر
آموزش منبع انبساط باز و بسته موتورخانه
آب هنگام گرم شدن افزایش حجم پیدا می‌کند و سیستم گرمایش باید بتواند این تغییر حجم را مدیریت کند. منبع انبساط نقش مهمی در کنترل فشار و پایداری مدار دارد.
شناخت تفاوت منبع انبساط باز و بسته
در کلاس، ساختار کلی هر دو سیستم، محل قرارگیری، نحوه ارتباط با مدار و تفاوت عملکرد آنها بررسی می‌شود تا هنرجو بتواند هنگام مشاهده نوسان فشار، منبع انبساط را نیز در فرآیند عیب‌یابی در نظر بگیرد.
عیب‌یابی افزایش یا کاهش غیرعادی فشار سیستم
بالا یا پایین رفتن غیرعادی فشار همیشه به یک قطعه خاص مربوط نیست. نشتی، وضعیت منبع انبساط، پر شدن نامناسب مدار، دمای غیرعادی یا سایر تجهیزات می‌توانند در تغییر فشار نقش داشته باشند.
شناخت علائم خرابی منبع انبساط
- تغییر شدید فشار هنگام گرم و سرد شدن سیستم
- تخلیه مکرر آب از بخش‌های حفاظتی در سیستم‌های مربوطه
- افت مداوم فشار
- نشتی قابل مشاهده
- رفتار غیرعادی فشارسنج هنگام کار سیستم

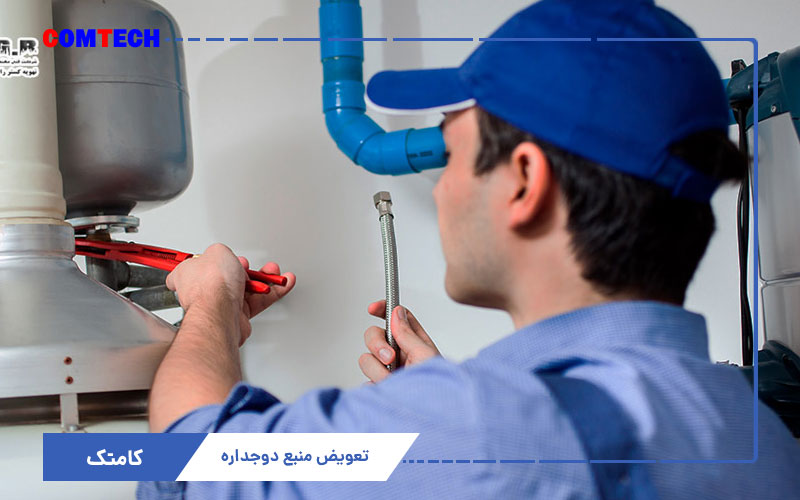

آموزش منبع کویلی و دوجداره آب گرم موتورخانه
در بسیاری از ساختمان‌های دارای موتورخانه مرکزی، آب گرم مصرفی توسط منبع کویلی یا منبع دوجداره تامین می‌شود. هنرجو در این قسمت با ساختار این تجهیزات و روش انتقال حرارت میان مدار گرمایش و آب مصرفی آشنا می‌شود.
تفاوت منبع دوجداره و منبع کویلی
در منبع دوجداره، انتقال حرارت از طریق جداره‌های مخزن انجام می‌شود؛ درحالی‌که در منبع کویلی، آب گرم مدار گرمایش از داخل کویل عبور کرده و انرژی خود را به آب مخزن منتقل می‌کند.
آموزش بررسی منابع فرسوده موتورخانه
در سطح آموزشی، وضعیت بدنه، اتصالات، نشتی، انتقال حرارت و شرایط لازم برای تعمیر یا تعویض منبع بررسی می‌شود. تصمیم برای تعویض باید با توجه به میزان خوردگی، شرایط تجهیز و هزینه تعمیر انجام شود.
عیب‌یابی کم شدن دمای آب گرم مصرفی
کاهش دمای آب گرم می‌تواند به عملکرد دیگ، گردش ناکافی آب، رسوب‌گرفتگی سطح انتقال حرارت، دمای تنظیم‌شده، سنسور یا ترموستات و شرایط منبع مربوط باشد.
ترتیب بررسی آب گرم ضعیف
- کنترل دمای مدار گرمایش
- بررسی عملکرد مشعل و دیگ
- کنترل گردش آب سمت گرمایش
- بررسی وضعیت منبع آب گرم
- کنترل احتمال رسوب‌گرفتگی
- بررسی تجهیزات کنترل دما

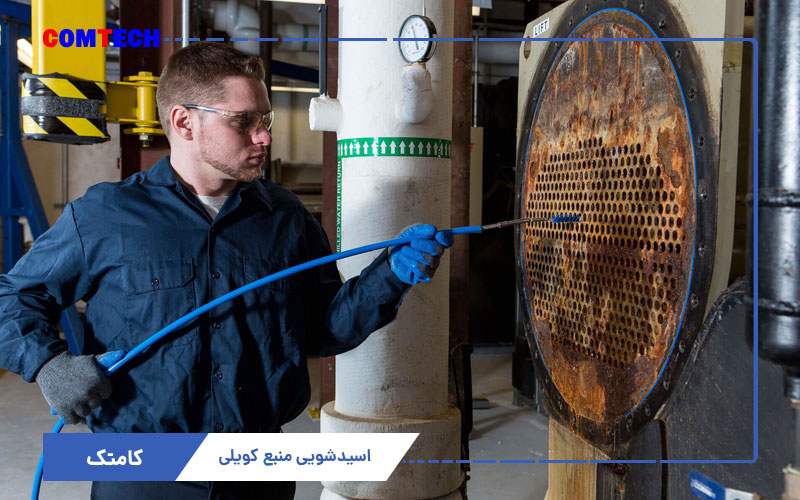

آموزش رسوب‌زدایی منبع کویلی و تجهیزات موتورخانه
رسوب روی سطح انتقال حرارت مانند یک لایه عایق عمل می‌کند و می‌تواند سرعت انتقال انرژی را کاهش دهد. به همین دلیل تشخیص به‌موقع رسوب‌گرفتگی در سرویس موتورخانه اهمیت دارد.
نشانه‌های رسوب در منبع کویلی
- طولانی شدن زمان گرم شدن آب
- کاهش راندمان انتقال حرارت
- افزایش مدت فعالیت دیگ یا مشعل
- کاهش محسوس عملکرد آب گرم نسبت به گذشته
- اختلاف غیرعادی شرایط کاری مدار قبل و بعد از سرویس
شناخت اصول ایمنی رسوب‌زدایی تجهیزات حرارتی
روش شست‌وشو باید با توجه به جنس کویل، نوع رسوب، وضعیت تجهیز و ماده رسوب‌زدا انتخاب شود. استفاده از ماده نامناسب می‌تواند موجب خوردگی و آسیب جدی به تجهیزات شود.
آموزش تابلو برق و مدار کنترل موتورخانه ساختمان
تعمیرکار موتورخانه برای عیب‌یابی کامل باید شناخت مناسبی از تابلو برق، مدار فرمان، تجهیزات حفاظتی، کنتاکتور و الکتروموتور داشته باشد. بسیاری از خرابی‌هایی که ظاهراً مکانیکی به نظر می‌رسند، ممکن است از مدار فرمان یا برق تجهیزات ایجاد شده باشند.
شناخت قطعات اصلی تابلو برق موتورخانه
- فیوز و تجهیزات حفاظتی
- کلیدهای حفاظتی موتور
- کنتاکتور
- رله‌های کنترلی
- ترموستات
- کنترل فشار
- کلیدهای فرمان
- چراغ‌های نمایش وضعیت
- تجهیزات حفاظت الکتروموتور
شناخت موتورهای تک‌فاز و سه‌فاز تجهیزات موتورخانه
هنرجو با تفاوت کلی موتور تک‌فاز و سه‌فاز، روش‌های راه‌اندازی متداول و کاربرد آنها در پمپ‌ها و سایر تجهیزات آشنا می‌شود. همچنین مفهوم جریان مصرفی و اهمیت اندازه‌گیری آن برای تشخیص بعضی مشکلات بررسی خواهد شد.
عیب‌یابی اولیه پمپ موتورخانه که روشن نمی‌شود
- بررسی برق ورودی تابلو
- کنترل تجهیزات حفاظتی
- بررسی فرمان روشن شدن
- کنترل وضعیت کنتاکتور
- اندازه‌گیری ولتاژ در نقاط مجاز
- بررسی اتصالات
- تست الکتروموتور در مرحله بعد توسط فرد متخصص
آموزش سرویس دوره‌ای موتورخانه ساختمان با چک‌لیست واقعی
سرویس دوره‌ای موتورخانه کمک می‌کند بسیاری از خرابی‌ها در مراحل اولیه شناسایی شوند. تکنسین حرفه‌ای به‌جای بررسی پراکنده تجهیزات، از یک چک‌لیست مشخص استفاده می‌کند و وضعیت هر بخش را ثبت می‌کند.
چک‌لیست سرویس دیگ و مشعل موتورخانه
- کنترل نشتی دیگ و اتصالات
- بررسی وضعیت ظاهری مشعل
- کنترل تجهیزات ایمنی
- بررسی فرآیند روشن شدن مشعل
- بررسی شرایط احتراق توسط ابزار مناسب
- کنترل دمای کاری سیستم
- بازدید اتصال مشعل و دیگ
چک‌لیست سرویس پمپ و لوله‌کشی موتورخانه
- کنترل صدای پمپ
- بررسی لرزش غیرعادی
- کنترل دمای بدنه موتور
- بازدید نشتی لوله‌ها
- کنترل عملکرد شیرآلات
- بررسی وضعیت عایق حرارتی
- کنترل گردش آب
- بررسی صافی‌ها و هواگیرها
چک‌لیست سرویس منابع آب گرم و منبع انبساط
- بررسی نشتی مخزن و اتصالات
- کنترل فشار سیستم
- کنترل دمای آب گرم
- بررسی علائم رسوب
- بررسی تغییرات فشار هنگام گرم شدن مدار
- کنترل وضعیت ظاهری منبع
آموزش عیب‌یابی موتورخانه با سناریوهای واقعی کارگاهی
در بخش عملی دوره، خرابی‌های متداول سیستم گرمایش به شکل سناریو بررسی می‌شوند. هدف این است که هنرجو یاد بگیرد از روی نشانه خرابی، اندازه‌گیری و رفتار سیستم مسیر تست را مشخص کند.
عیب‌یابی موتورخانه روشن است اما ساختمان سرد است
- بررسی دمای دیگ
- کنترل عملکرد مشعل
- بررسی پمپ‌های در حال کار
- کنترل شیرهای اصلی
- بررسی هواگرفتگی مدار
- کنترل کلکتورهای رفت و برگشت
- مقایسه دمای مسیرهای مختلف
- بررسی گردش آب در ساختمان
عیب‌یابی دیگ گرم است ولی رادیاتورها سرد هستند
در این وضعیت، احتمال وجود مشکل در بخش گردش آب بیشتر می‌شود. پمپ، شیرها، کلکتورها، صافی، هواگیری و مسیر لوله‌ها از بخش‌هایی هستند که باید با ترتیب منطقی بررسی شوند.
عیب‌یابی آب گرم مصرفی موتورخانه که دمای کافی ندارد
- کنترل دمای مدار اصلی
- بررسی گردش آب
- کنترل عملکرد منبع کویلی یا دوجداره
- بررسی احتمال رسوب
- کنترل ترموستات یا تجهیزات تنظیم دما
- بررسی شرایط مصرف ساختمان
عیب‌یابی مشعل موتورخانه که مرتب خاموش می‌شود
در این سناریو توالی کار مشعل بررسی می‌شود تا مشخص شود خاموشی در مرحله فرمان، فن، جرقه، تشکیل شعله، تشخیص شعله یا عملکرد یکی از تجهیزات ایمنی رخ می‌دهد.
| علامت خرابی | بخش‌های اولیه برای بررسی | روش تحلیل |
|---|---|---|
| دیگ گرم، ساختمان سرد | پمپ، شیر، کلکتور، هوا و مسیر آب | بررسی گردش و اختلاف دما |
| مشعل روشن نمی‌شود | برق، فرمان، حفاظت و ترتیب راه‌اندازی | پیدا کردن مرحله توقف سیکل |
| آب گرم ضعیف | دیگ، گردش، منبع و رسوب | تحلیل انتقال حرارت |
| پمپ صدای غیرعادی دارد | هوا، مسیر، نصب و بخش مکانیکی | مقایسه صدا، لرزش و جریان |

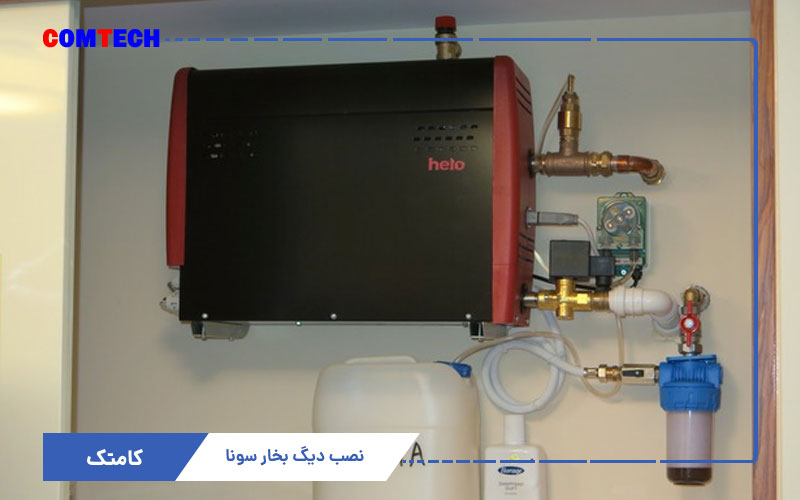

آشنایی با مولد بخار و تجهیزات سونا
در بخش تکمیلی دوره، ساختار کلی تجهیزات تولید بخار مورد استفاده در سونا نیز معرفی می‌شود تا هنرجو تفاوت آنها با مدار آب گرم موتورخانه را بهتر بشناسد.
شناخت اجزای اصلی مولد بخار سونا
سیستم تامین آب، بخش تولید بخار، کنترل سطح آب، کنترل دما و تجهیزات حفاظتی از قسمت‌هایی هستند که در این بخش معرفی می‌شوند.
آشنایی با راه‌اندازی و نگهداری مولد بخار
جانمایی مناسب، اتصال به شبکه آب، کنترل تجهیزات فرمان و توجه به رسوب از نکات مهم در نگهداری دستگاه‌های مولد بخار هستند.
ابزارهای لازم برای تعمیر و سرویس موتورخانه
تکنسین موتورخانه علاوه بر ابزارهای عمومی به تجهیزات اندازه‌گیری نیاز دارد. هدف استفاده از ابزار این است که عیب‌یابی بر اساس عدد، اندازه‌گیری و وضعیت واقعی سیستم انجام شود.
ابزارهای عمومی تعمیرکار موتورخانه
- مجموعه آچار تخت و رینگی
- آچار فرانسه
- انبردست و دم‌باریک
- سیم‌چین
- پیچ‌گوشتی مناسب
- متر
- تراز
- چراغ کار
- ابزار باز و بست اتصالات متناسب با تجهیز
- دستکش، عینک و سایر تجهیزات حفاظت فردی
ابزارهای اندازه‌گیری برای عیب‌یابی موتورخانه
- مولتی‌متر دیجیتال برای بررسی مدارهای الکتریکی
- کلمپ‌متر برای اندازه‌گیری جریان
- دماسنج تماسی یا مناسب کار تاسیساتی
- گیج مناسب برای اندازه‌گیری فشار
- تجهیزات تخصصی تست موتور
- آنالایزر احتراق برای سرویس تخصصی مشعل
| ابزار | کاربرد اصلی | سطح نیاز |
|---|---|---|
| مولتی‌متر | بررسی ولتاژ و مدارهای الکتریکی | ضروری |
| دماسنج | بررسی دمای رفت، برگشت و تجهیزات | ضروری |
| گیج فشار | کنترل فشار بخش‌های مربوطه | توصیه‌شده |
| کلمپ‌متر | اندازه‌گیری جریان الکتروموتورها | توصیه‌شده |
| آنالایزر احتراق | بررسی و تنظیم تخصصی وضعیت احتراق | حرفه‌ای |
روش برگزاری کلاس تعمیر موتورخانه برای افراد مبتدی
برای شرکت در این دوره لازم نیست از قبل تعمیرکار تاسیسات باشید. آموزش با اصطلاحات پایه و شناخت تجهیزات شروع می‌شود و به‌تدریج به سمت عیب‌یابی تخصصی‌تر حرکت می‌کند.
شروع آموزش موتورخانه بدون نیاز به تجربه قبلی
در جلسات ابتدایی، هنرجو با مفهوم سیستم گرمایش مرکزی، مدار رفت و برگشت، وظیفه دیگ، مشعل، پمپ و منابع آشنا می‌شود.
تمرین مستقیم روی تجهیزات واقعی کارگاه
کار روی تجهیزات واقعی کمک می‌کند هنرجو فقط شکل ظاهری قطعه را یاد نگیرد و ارتباط آن با سایر اجزای موتورخانه را نیز درک کند.
یادگیری عیب‌یابی با مشاهده، تست و اندازه‌گیری
در کلاس تاکید می‌شود که قطعات بدون دلیل فنی تعویض نشوند. تصمیم تعمیراتی باید بر اساس مشاهده، اندازه‌گیری، مقایسه و تحلیل عملکرد سیستم انجام شود.
روش واقعی یادگیری در کارگاه
- مشاهده علامت خرابی
- مشخص کردن بخش احتمالی ایراد
- بررسی ساده‌ترین علت‌ها
- اندازه‌گیری پارامترهای مربوطه
- مقایسه نتیجه با عملکرد صحیح
- تعمیر یا اصلاح ایراد
- آزمایش مجدد سیستم پس از تعمیر
اگر قصد دارید مهارت خود را در سیستم‌های سرمایشی نیز گسترش دهید، آموزش تعمیر کولرگازی از دوره‌های مرتبط با حوزه تاسیسات و تهویه مطبوع محسوب می‌شود.
اشتباهات رایج در تعمیر و سرویس موتورخانه
- تعویض قطعه قبل از مشخص شدن علت اصلی خرابی
- نادیده گرفتن هواگرفتگی مدار
- بررسی نکردن شیرها و صافی قبل از متهم کردن پمپ
- تنظیم مشعل فقط بر اساس ظاهر شعله
- نادیده گرفتن اختلاف دمای رفت و برگشت
- بی‌توجهی به عایق آسیب‌دیده لوله‌ها
- انجام تعمیرات برق بدون ایمن‌سازی مدار
- استفاده از مواد نامناسب برای رسوب‌زدایی
- انجام سرویس بدون ثبت شرایط اولیه سیستم
بازار کار تعمیرات موتورخانه و تاسیسات ساختمان
مجتمع‌های مسکونی، ساختمان‌های اداری، مراکز تجاری، هتل‌ها و مجموعه‌هایی که از سیستم گرمایش مرکزی استفاده می‌کنند به سرویس و نگهداری دوره‌ای نیاز دارند. به همین دلیل مهارت در تعمیرات موتورخانه و تاسیسات ساختمان می‌تواند زمینه فعالیت در پروژه‌های سرویس، نگهداری و تعمیرات را فراهم کند.
تکنسینی که علاوه بر موتورخانه، شناخت مناسبی از مشعل، پمپ، برق تاسیسات، لوله‌کشی و سیستم‌های گرمایشی داشته باشد، توانایی بررسی بخش بیشتری از مشکلات ساختمان را خواهد داشت.
خدمات قابل ارائه پس از کسب تجربه عملی
- بازدید و سرویس دوره‌ای موتورخانه
- عیب‌یابی اولیه سیستم گرمایش
- بررسی دیگ و تجهیزات جانبی
- سرویس و بررسی مشعل
- بررسی پمپ‌های سیرکولاتور
- کنترل منبع انبساط
- بررسی منبع کویلی و دوجداره
- هواگیری مدار گرمایش
- بررسی کلکتورها و شیرآلات
- کنترل مسیر رفت و برگشت
- تشخیص مشکلات آب گرم مصرفی
- بررسی اولیه تابلو فرمان و تجهیزات کنترلی
چک‌لیست مهارت‌های پایان دوره تعمیرات موتورخانه
- ☑ شناخت تجهیزات اصلی موتورخانه
- ☑ تشخیص مسیر رفت و برگشت
- ☑ خواندن دیاگرام ساده تاسیساتی
- ☑ شناخت دیگ چدنی و فولادی
- ☑ شناخت ساختار مشعل گازی و گازوئیلی
- ☑ درک ترتیب عملکرد مشعل
- ☑ عیب‌یابی اولیه مشعل
- ☑ شناخت پمپ سیرکولاتور
- ☑ تشخیص مشکلات گردش آب
- ☑ عیب‌یابی مقدماتی پمپ
- ☑ شناخت کلکتورهای موتورخانه
- ☑ شناخت شیرآلات و تجهیزات مسیر
- ☑ شناخت منبع انبساط
- ☑ شناخت منبع کویلی و دوجداره
- ☑ تشخیص علائم رسوب‌گرفتگی
- ☑ شناخت تجهیزات تابلو برق
- ☑ آشنایی با موتورهای تک‌فاز و سه‌فاز
- ☑ استفاده مقدماتی از مولتی‌متر و کلمپ‌متر
- ☑ عیب‌یابی مشکلات گرمایش ساختمان
- ☑ اجرای چک‌لیست سرویس دوره‌ای
- ☑ رعایت اصول ایمنی برق، گاز و احتراق
آمادگی برای ورود به بازار سرویس و تعمیر موتورخانه
پس از پایان کلاس، هنرجو دید بهتری نسبت به ارتباط دیگ، مشعل، پمپ، کلکتور، منبع انبساط، منابع آب گرم، مدار برق و شبکه گرمایش ساختمان پیدا می‌کند. مرحله بعدی، تکرار عیب‌یابی روی سیستم‌های واقعی و افزایش تجربه در پروژه‌های مختلف است.
ترکیب آموزش کارگاهی با تجربه عملی می‌تواند مسیر تبدیل شدن از هنرجوی مبتدی به تکنسین تاسیسات را اصولی‌تر کند. فردی که به‌مرور مهارت خود را در تعمیر موتورخانه، سرویس مشعل، تعمیر پمپ و برق تاسیسات توسعه دهد، برای مواجهه با خرابی‌های متنوع آمادگی بیشتری خواهد داشت.
