آموزش نصب درب اتوماتیک شیشه‌ای از صفر تا اجرای پروژه
دوره آموزش نصب درب اتوماتیک شیشه‌ای یک دوره کاملاً مهارتی برای یادگیری بازدید پروژه، اندازه‌گیری، انتخاب اپراتور، نصب ریل، رگلاژ شیشه، سیم‌کشی، تنظیم حسگرها، راه‌اندازی کنترل‌برد و عیب‌یابی درب‌های شیشه‌ای اتوماتیک است. هنرجو در طول آموزش با قطعات مکانیکی و الکترونیکی سیستم کار می‌کند و یاد می‌گیرد یک پروژه واقعی را از مرحله اندازه‌گیری تا تست ایمنی و تحویل نهایی مدیریت کند.
در این کلاس فقط روش بستن یک اپراتور روی سردر آموزش داده نمی‌شود؛ بلکه هنرجو با منطق عملکرد موتور، کنترل‌برد، منبع تغذیه، ریل، تسمه، هنگر، غلتک، حسگر حرکتی، حسگر ایمنی، قفل برقی، باتری پشتیبان و کلید تعیین وضعیت آشنا می‌شود تا بتواند علاوه بر نصب، سرویس و عیب‌یابی سیستم را نیز انجام دهد.
درب اتوماتیک شیشه‌ای مجموعه‌ای از قطعات مکانیکی، الکترونیکی و ایمنی است. عملکرد صحیح درب زمانی به دست می‌آید که ریل کاملاً تراز باشد، لت‌های شیشه‌ای بدون فشار حرکت کنند، تسمه کشش مناسبی داشته باشد، کنترل‌برد درست سیم‌کشی شود و حسگرهای ورود و ایمنی محدوده مناسبی را پوشش دهند.

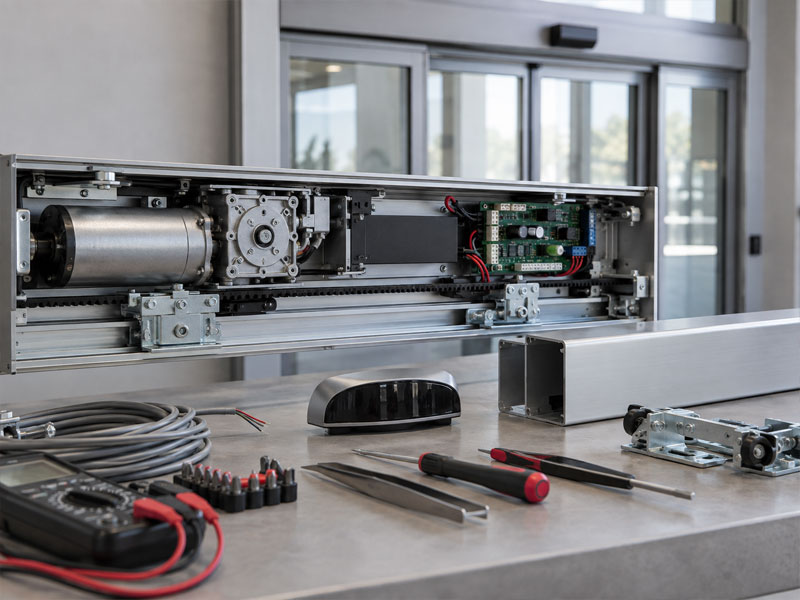

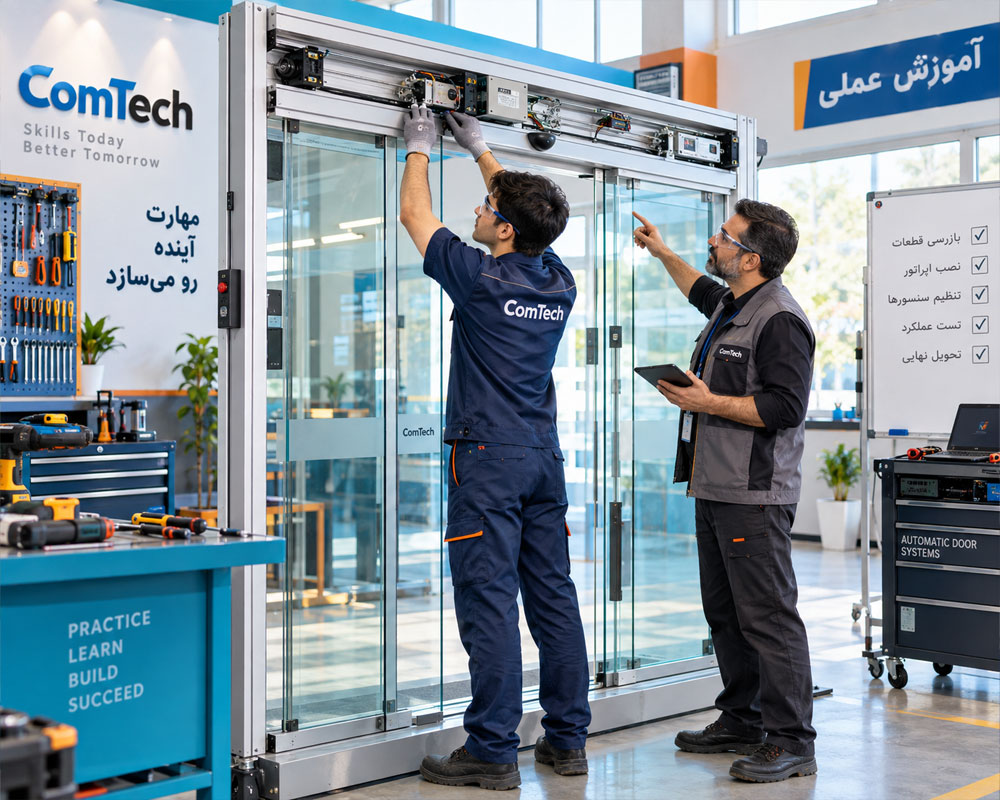

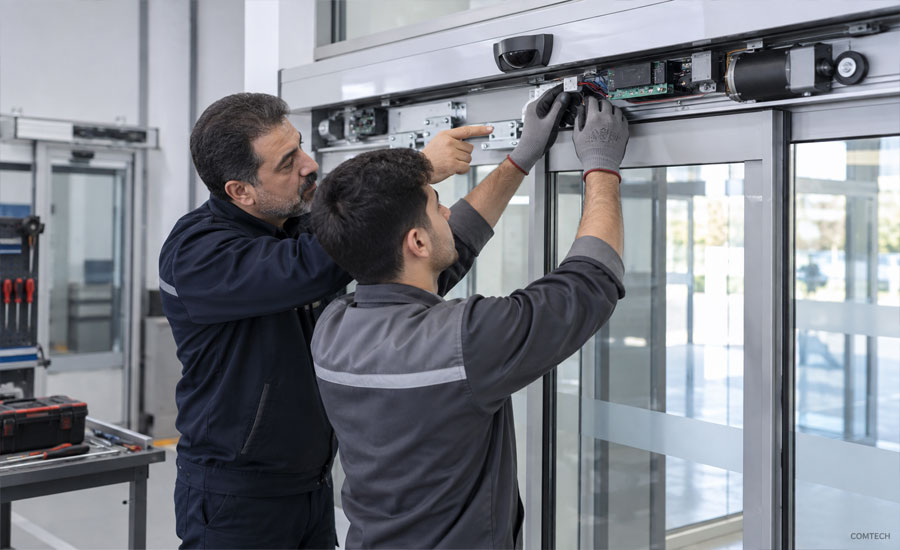

در بخش عملی دوره، ابتدا ساختار کامل اپراتور بررسی می‌شود تا هنرجو بداند هر قطعه چه وظیفه‌ای دارد و هنگام بروز خرابی باید از کدام قسمت عیب‌یابی را شروع کند. این روش باعث می‌شود تکنسین به‌جای تعویض تصادفی قطعات، عیب‌یابی مرحله‌ای و منطقی انجام دهد.

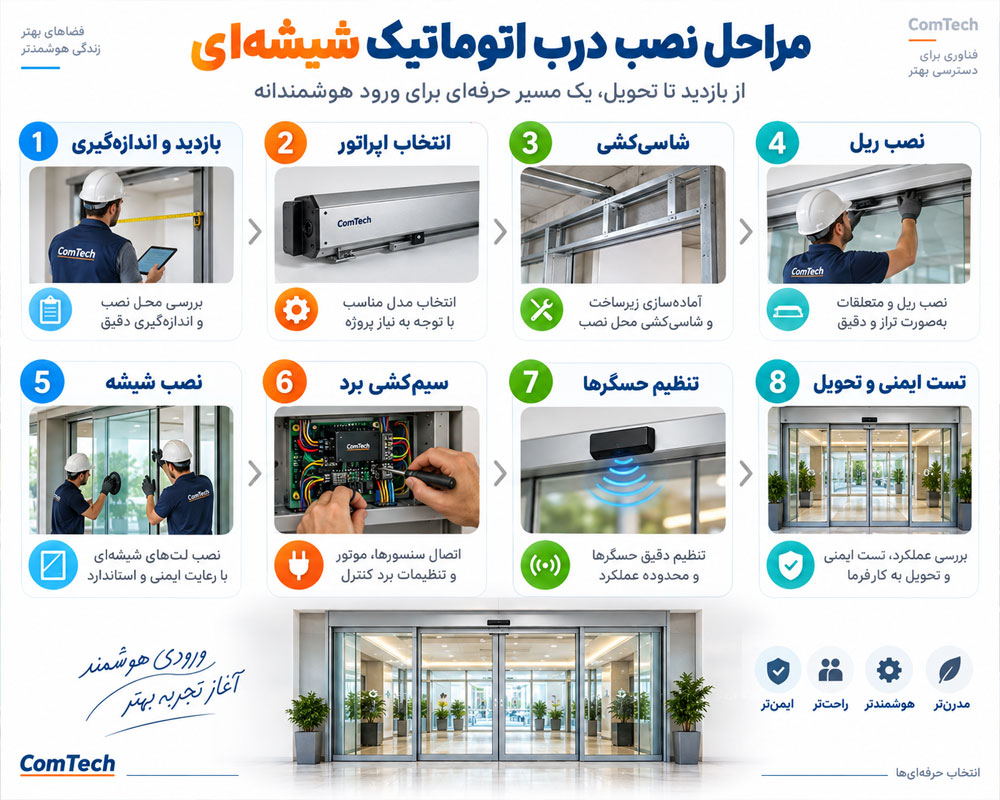

مسیر یادگیری نصب درب شیشه‌ای برای ورود به بازار کار
- شناخت انواع درب اتوماتیک شیشه‌ای و کاربرد هر مدل
- شناخت قطعات مکانیکی و الکترونیکی اپراتور
- بازدید، متره و اندازه‌گیری دهانه ورودی
- محاسبه ابعاد لت‌های ثابت و متحرک
- محاسبه تقریبی وزن بخش متحرک
- انتخاب اپراتور متناسب با وزن و تردد
- آماده‌سازی و شاسی‌کشی محل نصب
- نصب و تراز کردن ریل
- نصب هنگر و غلتک‌ها
- نصب و رگلاژ شیشه
- نصب تسمه و تنظیم کشش
- تنظیم استوپرهای مکانیکی
- سیم‌کشی برق و کنترل‌برد
- نصب حسگر حرکتی و حسگر ایمنی
- راه‌اندازی قفل برقی، ریموت و کلید وضعیت
- نصب و تست باتری پشتیبان
- اجرای کالیبراسیون یا چرخه یادگیری
- تنظیم سرعت، شتاب و زمان بازماندن

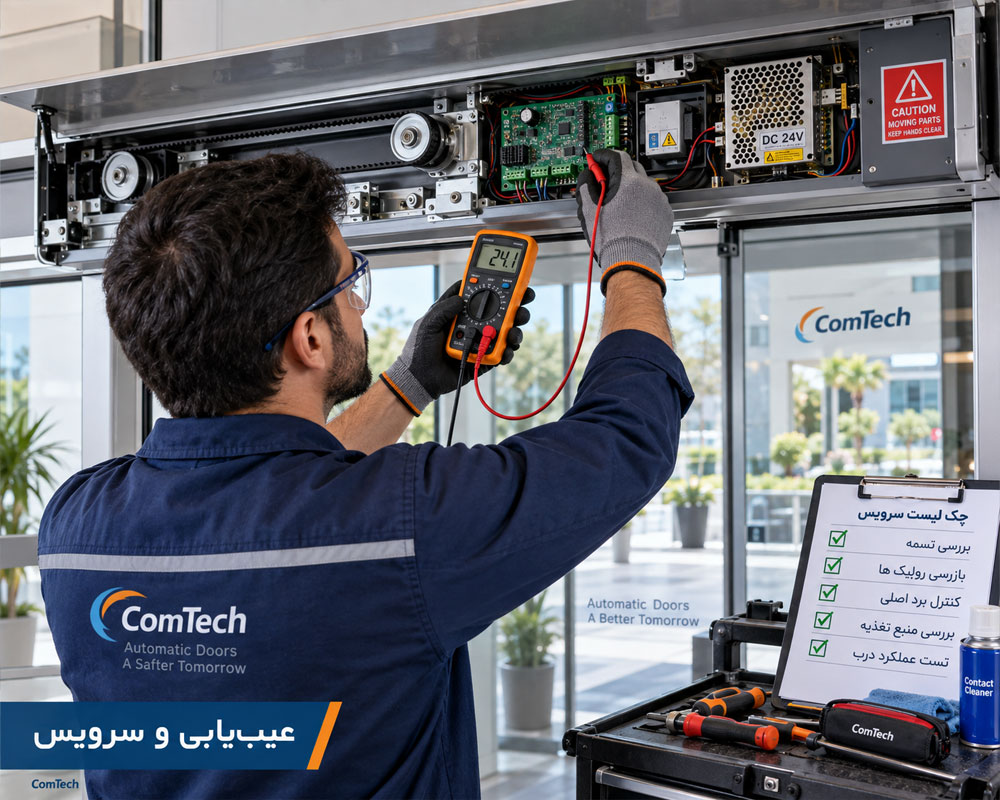

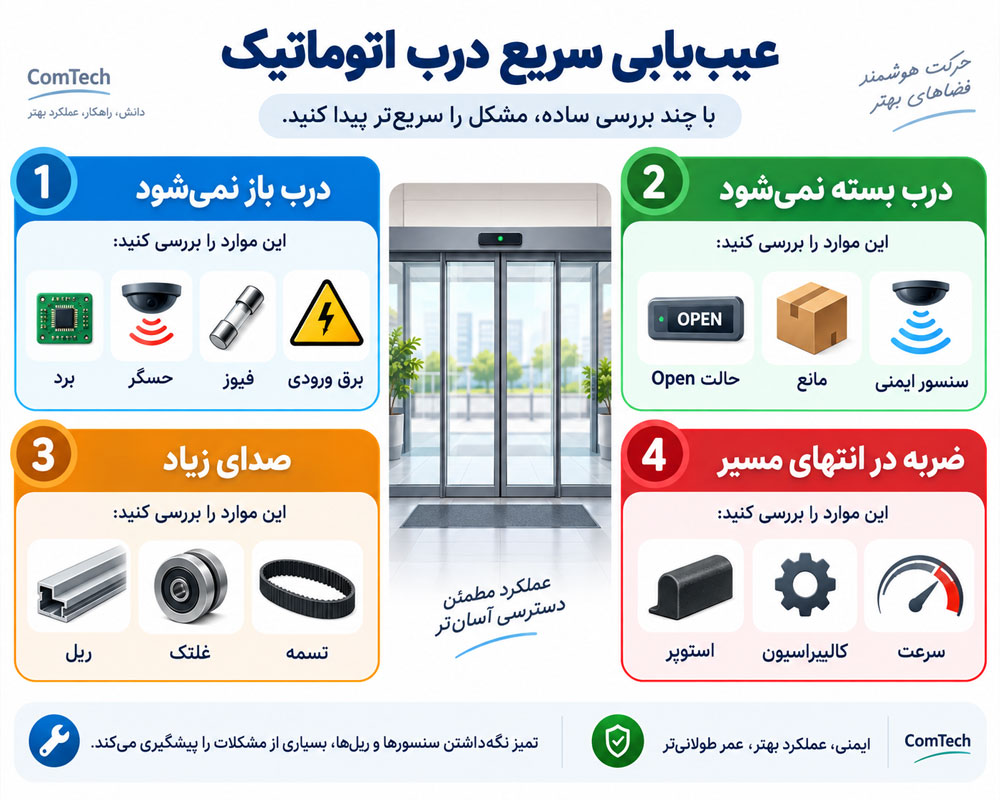

- عیب‌یابی خطاهای مکانیکی و الکترونیکی
- تست نهایی ایمنی و تحویل پروژه
شناخت انواع درب اتوماتیک شیشه‌ای قبل از نصب
انتخاب نوع درب باید براساس عرض ورودی، فضای جانبی، معماری ساختمان، وزن شیشه، میزان تردد و نحوه استفاده انجام شود. اپراتوری که برای یک فروشگاه کوچک مناسب است، الزاماً انتخاب درستی برای بیمارستان، هتل یا ساختمان پرتردد نیست.
مقایسه مدل‌های رایج درب شیشه‌ای اتوماتیک
| نوع درب | نحوه حرکت | کاربرد متداول | نکته مهم نصب |
|---|---|---|---|
| کشویی (Sliding) | حرکت افقی یک یا دو لت روی ریل | فروشگاه، اداره، بانک و ساختمان تجاری | نیاز به فضای جانبی کافی برای جمع شدن لت‌ها |
| تلسکوپی (Telescopic) | حرکت هماهنگ چند لت | ورودی‌هایی با محدودیت فضای جانبی | تنظیم دقیق هم‌زمانی حرکت لت‌ها اهمیت زیادی دارد |
| کرو (Curved) | حرکت روی مسیر منحنی | ورودی‌های معماری خاص و لوکس | اندازه‌گیری شعاع و ساخت ریل باید بسیار دقیق باشد |
| لولایی (Swing) | چرخش لت حول محور لولا | ورودی‌های خاص و درهای موجود | فضای قوس حرکت و حفاظت کاربران باید بررسی شود |
انتخاب مدل براساس عرض مفید ورودی
یکی از اولین محاسبات پروژه، تعیین عرض مفید بازشو است. نصاب باید بررسی کند چه مقدار از دهانه برای عبور لازم است و در دو سمت ورودی چه فضایی برای حرکت و جمع شدن لت‌ها وجود دارد. این محاسبه در انتخاب سیستم کشویی معمولی یا تلسکوپی تأثیر مستقیم دارد.
برای آشنایی بیشتر با سیستمهای ورودی موتوردار، صفحه آموزش درب اتوماتیک نیز می‌تواند مکمل این مبحث باشد.

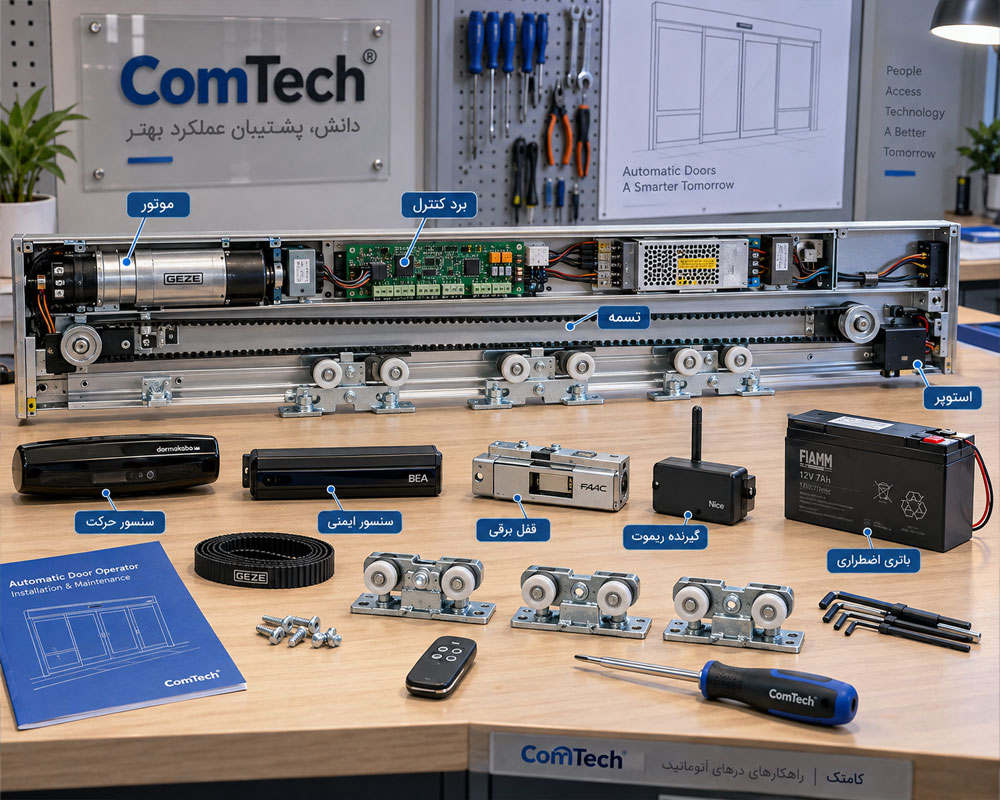

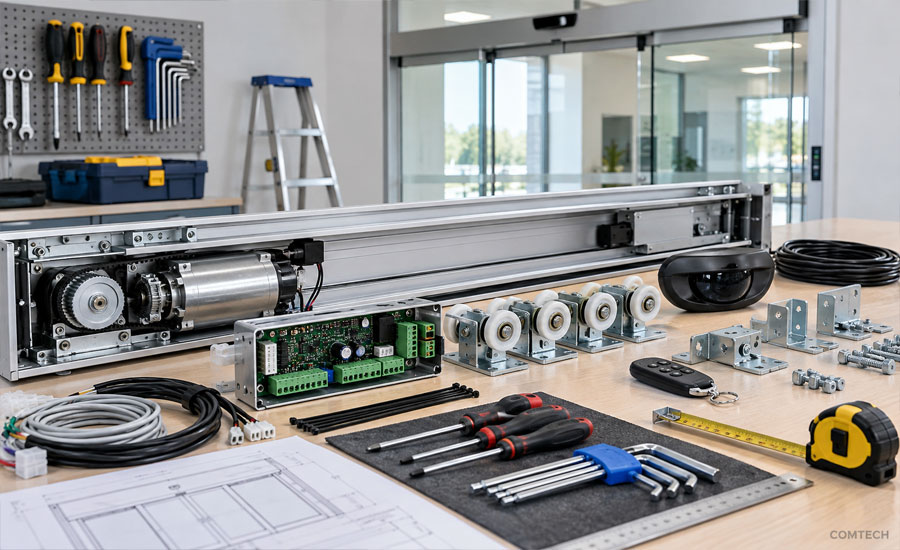

قطعات اپراتور درب اتوماتیک و وظیفه هر بخش
اپراتور درب شیشه‌ای از مجموعه‌ای از اجزای مکانیکی و الکترونیکی تشکیل شده است. تکنسین باید قبل از شروع سیم‌کشی یا تعمیر، مسیر انتقال نیرو از موتور تا لت شیشه‌ای و همچنین مسیر فرمان از حسگر تا کنترل‌برد را بشناسد.
قطعات اصلی اپراتور درب شیشه‌ای
| قطعه | وظیفه اصلی | نشانه احتمالی خرابی یا تنظیم نادرست |
|---|---|---|
| موتور (Motor) | تولید نیروی حرکت | عدم حرکت، ضعف حرکت یا صدای غیرعادی |
| کنترل‌برد (Controller) | پردازش فرمان‌ها و کنترل موتور | خطای عملکرد، توقف سیستم یا فرمان‌های نامنظم |
| منبع تغذیه | تأمین ولتاژ موردنیاز مدار | ریست شدن برد یا قطع کامل اپراتور |
| تسمه (Belt) | انتقال حرکت موتور به هنگر | لغزش، لرزش یا ضربه هنگام حرکت |
| هنگر (Hanger) | نگهداری لت و حرکت روی ریل | کج شدن یا افت ارتفاع لت |
| غلتک (Roller) | حرکت روان هنگر روی ریل | صدای ساییدگی یا حرکت سنگین |
| استوپر (Stopper) | محدود کردن مکانیکی مسیر حرکت | ضربه در انتهای مسیر |
| حسگرها | تشخیص حرکت و حضور افراد | باز نشدن یا باز و بسته شدن بی‌دلیل درب |
ابزارهای لازم برای نصب حرفه‌ای درب شیشه‌ای اتوماتیک
دقت نصب درب اتوماتیک به ابزار مناسب وابسته است. بسیاری از مشکلاتی که بعداً به موتور یا کنترل‌برد نسبت داده می‌شوند، در واقع از تراز نبودن ریل، اندازه‌گیری اشتباه، رگلاژ نامناسب یا اتصالات مکانیکی ضعیف شروع شده‌اند.
ابزارهای ضروری نصاب درب اتوماتیک
- متر نواری و متر لیزری
- تراز دستی و تراز لیزری
- مولتی‌متر دیجیتال
- دریل و بتن‌کن متناسب با سازه
- مجموعه پیچ‌گوشتی، آلن، آچار تخت و بکس
- انبر پرس سرسیم
- سیم‌چین و سیم‌لخت‌کن
- ابزار برش و فرز متناسب با کار
- دستگاه جوش در پروژه‌های نیازمند شاسی‌کشی
- ابزار علامت‌گذاری و اندازه‌گیری
- دستکش، عینک و تجهیزات حفاظت فردی

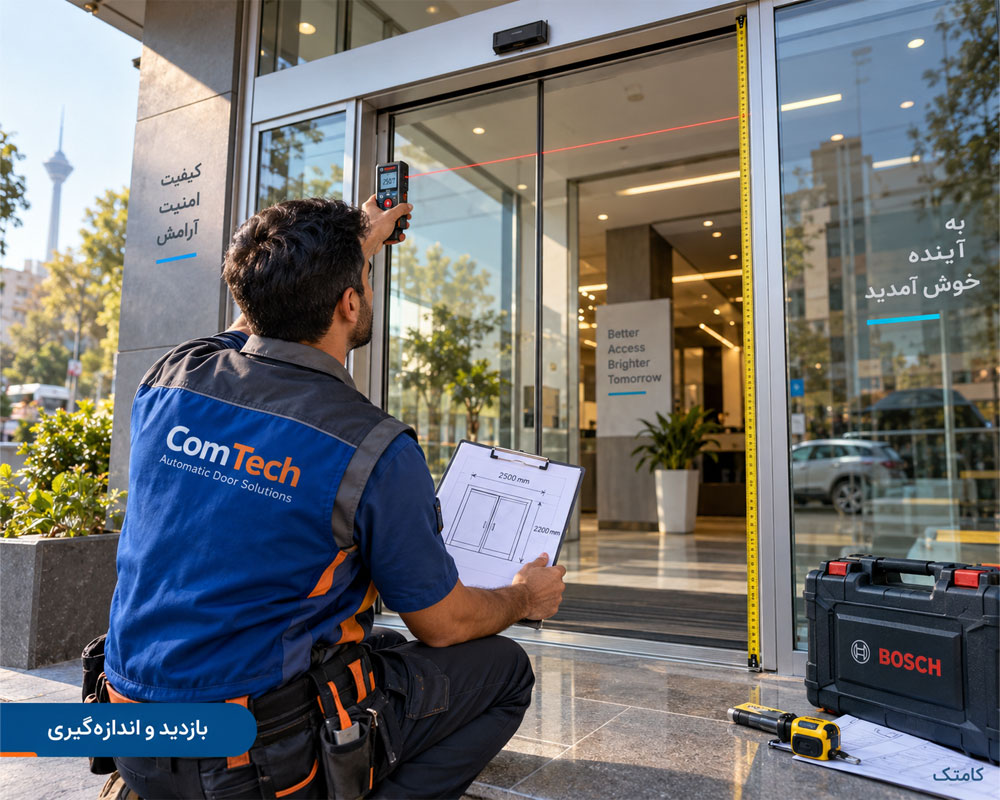

آموزش بازدید و اندازه‌گیری محل نصب درب اتوماتیک
بازدید اولیه باید قبل از سفارش اپراتور، شیشه و پروفیل انجام شود. تکنسین در این مرحله شرایط واقعی ساختمان را ثبت می‌کند تا انتخاب تجهیزات بر اساس حدس یا اندازه‌های تقریبی انجام نشود.
چک‌لیست بازدید پروژه درب شیشه‌ای
- عرض کامل دهانه
- ارتفاع مفید ورودی
- فضای موجود در دو طرف دهانه
- نوع دیوار، تیر یا سازه بالای ورودی
- محل مناسب نصب اپراتور
- تراز بودن کف و سردر
- وضعیت زیرسازی
- مسیر ورود برق
- محل نصب حسگرهای داخلی و خارجی
- میزان تقریبی تردد روزانه
- نیاز به قفل برقی
- نیاز به باتری پشتیبان
- نحوه دسترسی برای سرویس آینده
- شرایط خروج اضطراری و الزامات ساختمان
ثبت نقشه اندازه‌گیری قبل از سفارش شیشه
تمام اندازه‌ها بهتر است روی یک طرح ساده پروژه ثبت شوند. عرض دهانه، ارتفاع، محل پروفیل‌ها، ابعاد تقریبی لت‌ها و محل اپراتور باید قبل از سفارش دوباره کنترل شوند. اندازه‌گیری شفاهی یا ثبت نکردن ابعاد یکی از دلایل رایج دوباره‌کاری و افزایش هزینه پروژه است.
محاسبه ابعاد لت ثابت و متحرک درب شیشه‌ای
ابعاد شیشه‌ها به نوع اپراتور، تعداد لت‌ها، عرض پروفیل، مقدار هم‌پوشانی و فضای حرکتی موردنیاز بستگی دارد. یک فرمول ثابت را نمی‌توان برای تمام برندها و همه سیستم‌ها استفاده کرد؛ زیرا جزئیات نصب هر اپراتور ممکن است متفاوت باشد.
پارامترهای مهم در محاسبه عرض شیشه
- عرض کل دهانه ورودی
- عرض مفید موردنیاز برای عبور
- تعداد لت‌های متحرک
- تعداد لت‌های ثابت
- کشویی یا تلسکوپی بودن سیستم
- عرض پروفیل‌های کناری
- مقدار هم‌پوشانی لت‌ها
- فاصله‌های نصب و رگلاژ
- محدوده حرکت مجاز اپراتور
انتخاب اپراتور براساس وزن شیشه و میزان تردد
انتخاب اپراتور فقط براساس قیمت یا نام برند روش مناسبی نیست. موتور، ریل، هنگر و سیستم انتقال باید برای وزن بخش متحرک و تعداد سیکل کاری مورد انتظار طراحی شده باشند.
اطلاعات لازم برای انتخاب توان مناسب اپراتور
- وزن هر لت متحرک
- وزن مجموع لت‌های متحرک
- عرض و ارتفاع شیشه
- تعداد تقریبی باز و بسته شدن روزانه
- نوع کاربری ساختمان
- شرایط محیطی محل نصب
- سرعت مورد انتظار
- محدوده وزنی اعلام‌شده توسط سازنده اپراتور
انتخاب شیشه مناسب برای درب اتوماتیک
شیشه در مسیر مستقیم تردد قرار دارد؛ بنابراین انتخاب آن فقط موضوع زیبایی نیست. نوع، ضخامت، ابعاد، لبه‌کاری، وزن و الزامات ایمنی پروژه باید پیش از سفارش بررسی شوند.
موارد مهم هنگام سفارش شیشه درب اتوماتیک
- انتخاب شیشه ایمن متناسب با کاربری پروژه
- ضخامت مناسب شیشه
- ابعاد دقیق هر لت
- محل سوراخ‌کاری یا اتصالات در مدل‌های مربوط
- فریم‌دار یا فریم‌لس بودن سیستم
- وزن نهایی هر لت
- کیفیت لبه‌ها و گوشه‌ها
- هماهنگی با مقررات و الزامات ساختمانی محل پروژه
چرا وزن شیشه در انتخاب اپراتور مهم است؟
وزن لت مستقیماً روی موتور، تسمه، هنگر، غلتک و شتاب‌گیری سیستم اثر می‌گذارد. به همین دلیل بهتر است انتخاب نهایی اپراتور زمانی انجام شود که ساختار واقعی درب و وزن تقریبی بخش متحرک مشخص شده باشد.
آموزش شاسی‌کشی و زیرسازی درب اتوماتیک شیشه‌ای
ریل باید روی سطحی مستقیم، محکم و تراز نصب شود. اگر سردر ساختمان تاب داشته باشد یا استحکام کافی برای تحمل مجموعه اپراتور و شیشه را نداشته باشد، ابتدا زیرسازی مناسب اجرا می‌شود.
کنترل زیرسازی قبل از نصب ریل
- بررسی استحکام محل اتصال
- کنترل تراز افقی
- بررسی تاب یا پیچش سازه
- انتخاب پیچ و اتصال مناسب
- در نظر گرفتن وزن کامل مجموعه
- پیش‌بینی محل عبور کابل‌ها
- حفظ فضای کافی برای باز شدن کاور و سرویس
تأثیر ریل کج بر عمر موتور و غلتک
اگر ریل شیب یا پیچش داشته باشد، لت ممکن است به‌صورت طبیعی به یک سمت حرکت کند. در این شرایط موتور برای نگه‌داشتن یا جابه‌جایی درب باید نیروی بیشتری تولید کند و احتمال ایجاد صدا، استهلاک غلتک و فشار اضافی روی سیستم انتقال افزایش می‌یابد.

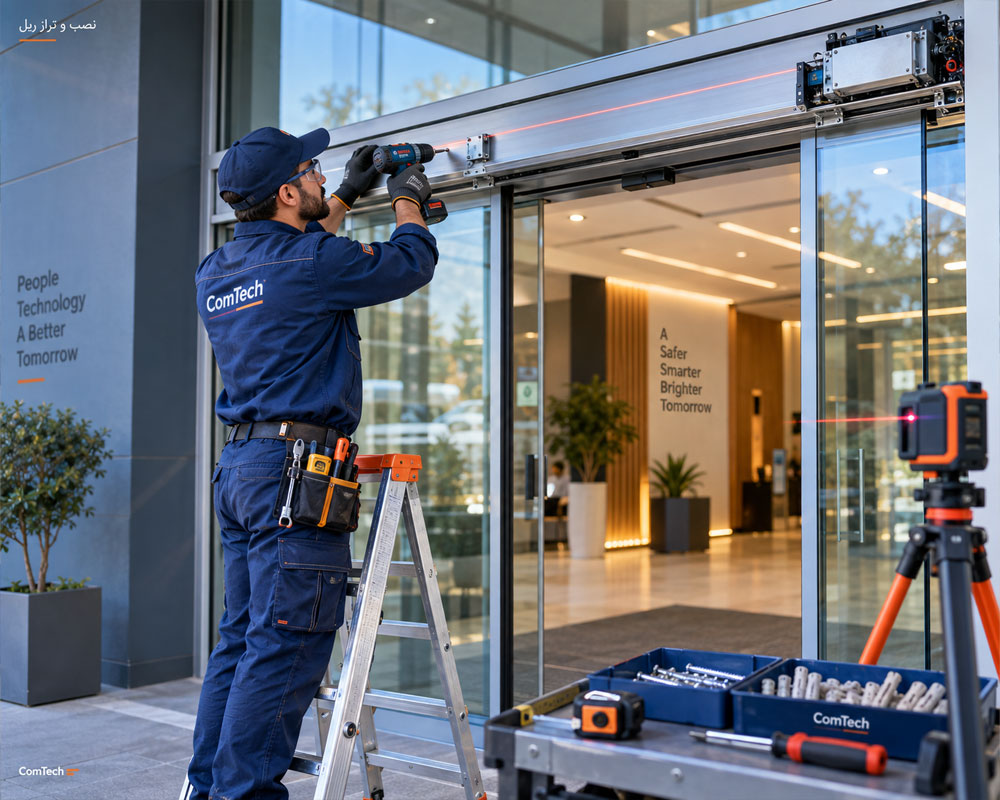

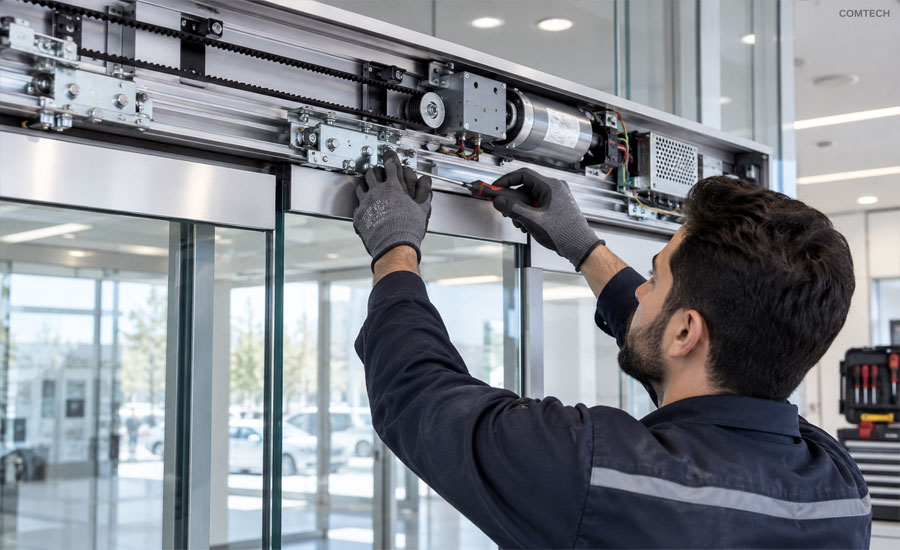

آموزش نصب و تراز کردن ریل درب اتوماتیک
ریل یا Track باید قبل از نصب قطعات متحرک کاملاً تراز و محکم شود. بهتر است اتصال نهایی پیچ‌ها بعد از کنترل دوباره ارتفاع و تراز انجام شود.
مراحل اصولی نصب ریل
- تعیین ارتفاع نصب اپراتور
- علامت‌گذاری خط مبنا
- کنترل تراز در طول مسیر
- مشخص کردن محل اتصالات
- سوراخ‌کاری یا آماده‌سازی زیرسازی
- نصب اولیه ریل
- کنترل دوباره تراز و عدم پیچش
- محکم کردن نهایی اتصالات
- بررسی مسیر حرکت هنگرها
آموزش نصب هنگر و رگلاژ غلتک‌های درب شیشه‌ای
هنگر وزن لت شیشه‌ای را به ریل منتقل می‌کند و غلتک‌ها وظیفه حرکت روان آن را برعهده دارند. تنظیم نادرست ارتفاع هنگر می‌تواند باعث کج شدن شیشه، تماس با کف یا برخورد دو لت با یکدیگر شود.
تنظیم ارتفاع هنگر برای حرکت صحیح لت
- بررسی سلامت سطح غلتک‌ها
- کنترل قرارگیری صحیح هنگر روی ریل
- تنظیم ارتفاع هر هنگر
- کنترل عمودی بودن لت
- تنظیم فاصله شیشه از کف
- کنترل فاصله بین دو لت
- قفل کردن پیچ‌های تنظیم بعد از رگلاژ

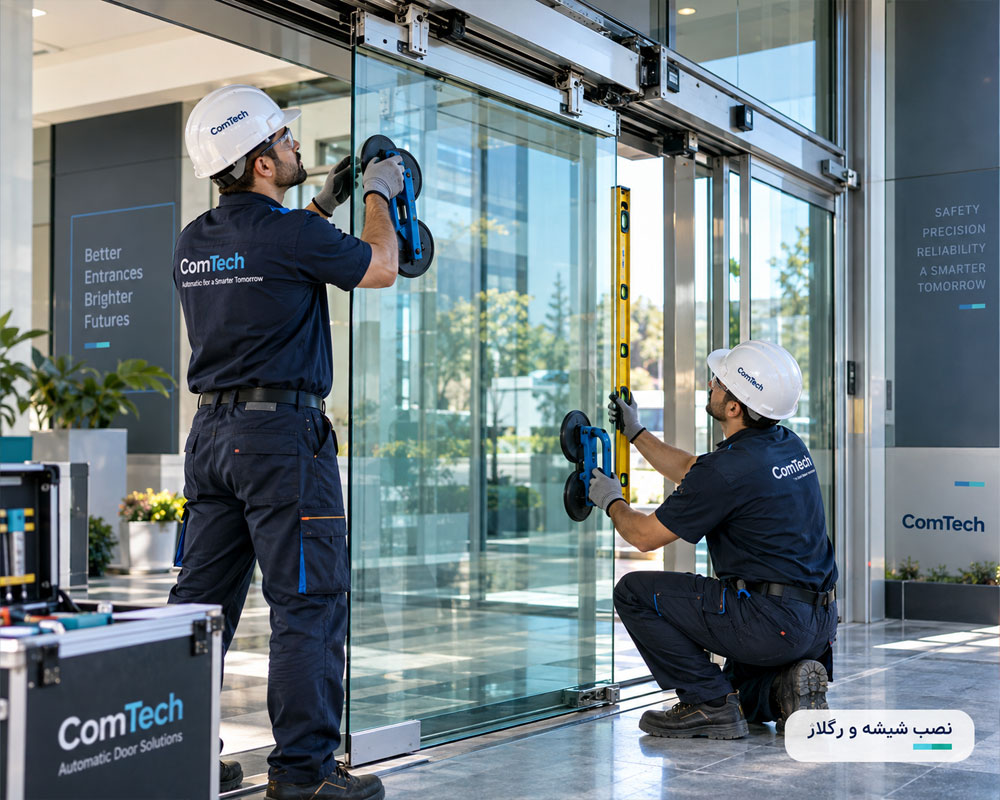

نصب شیشه روی هنگر و کنترل حرکت دستی
شیشه‌های بزرگ و سنگین باید با تجهیزات مناسب و تعداد نفرات کافی جابه‌جا شوند. بعد از نصب لت روی هنگر، پیش از اتصال موتور باید حرکت مکانیکی سیستم بررسی شود.
مواردی که بعد از نصب شیشه کنترل می‌شوند
- عمودی بودن لت
- فاصله یکنواخت از کف
- عدم تماس با فریم یا لت ثابت
- عدم برخورد دو لت متحرک
- استحکام اتصال شیشه به هنگر
- حرکت آزاد در تمام طول مسیر
آموزش نصب تسمه و تنظیم کشش اپراتور
تسمه نیروی موتور را به هنگرها منتقل می‌کند. کشش نامناسب تسمه می‌تواند باعث عملکرد غیرطبیعی درب شود. تسمه بسیار شل احتمال لغزش و نوسان دارد و کشش بیش از حد نیز می‌تواند بار اضافی به پولی، یاتاقان و موتور وارد کند.
موارد مهم در تنظیم تسمه درب شیشه‌ای
- قرارگیری تسمه در مسیر صحیح
- درگیری مناسب با پولی
- نبود پیچش در تسمه
- تنظیم کشش طبق دستور سازنده
- محکم بودن بست تسمه
- عدم تماس تسمه با قطعات اطراف
- کنترل حرکت تسمه در چند سیکل کامل
نشانه‌های کشش نامناسب تسمه
لغزش، نوسان تسمه، صدای غیرعادی، ضربه در شروع حرکت یا تغییر ناگهانی سرعت می‌تواند نشان دهد سیستم انتقال نیرو نیاز به بررسی دارد.
تنظیم استوپر و محدوده حرکت درب اتوماتیک
استوپر محدوده فیزیکی حرکت لت‌ها را مشخص می‌کند. محل آن باید با نقطه باز و بسته شدن سیستم هماهنگ باشد و به‌گونه‌ای تنظیم شود که هنگر در هر سیکل با شدت به استوپر برخورد نکند.
روش صحیح تنظیم انتهای مسیر
کنترل‌برد باید پیش از رسیدن لت به انتهای مکانیکی، سرعت را کاهش دهد. استوپر نقش محدودکننده مکانیکی را دارد و نباید به‌عنوان وسیله اصلی توقف روزمره درب استفاده شود. اگر هنگام باز یا بسته شدن صدای ضربه شنیده می‌شود، باید کالیبراسیون، کاهش سرعت، محل استوپر و وضعیت انکودر بررسی شود.
آموزش برق ورودی درب اتوماتیک و اصول سیم‌کشی
بخش الکتریکی اپراتور باید مطابق نقشه همان دستگاه نصب شود. قبل از باز کردن ترمینال‌ها یا انجام اندازه‌گیری، سیستم باید در وضعیت ایمن قرار گیرد و برق قسمت موردنظر قطع شود.
کنترل‌های اولیه برق اپراتور
- اندازه‌گیری ولتاژ ورودی
- بررسی فیوز و حفاظت مناسب
- کنترل سلامت کابل برق
- بررسی اتصال حفاظتی در سیستم‌هایی که نیاز دارند
- کنترل اتصالات ترمینال‌ها
- بررسی منبع تغذیه داخلی
- جدا نگه داشتن کابل‌های حساس از مسیرهای ایجادکننده نویز در صورت نیاز

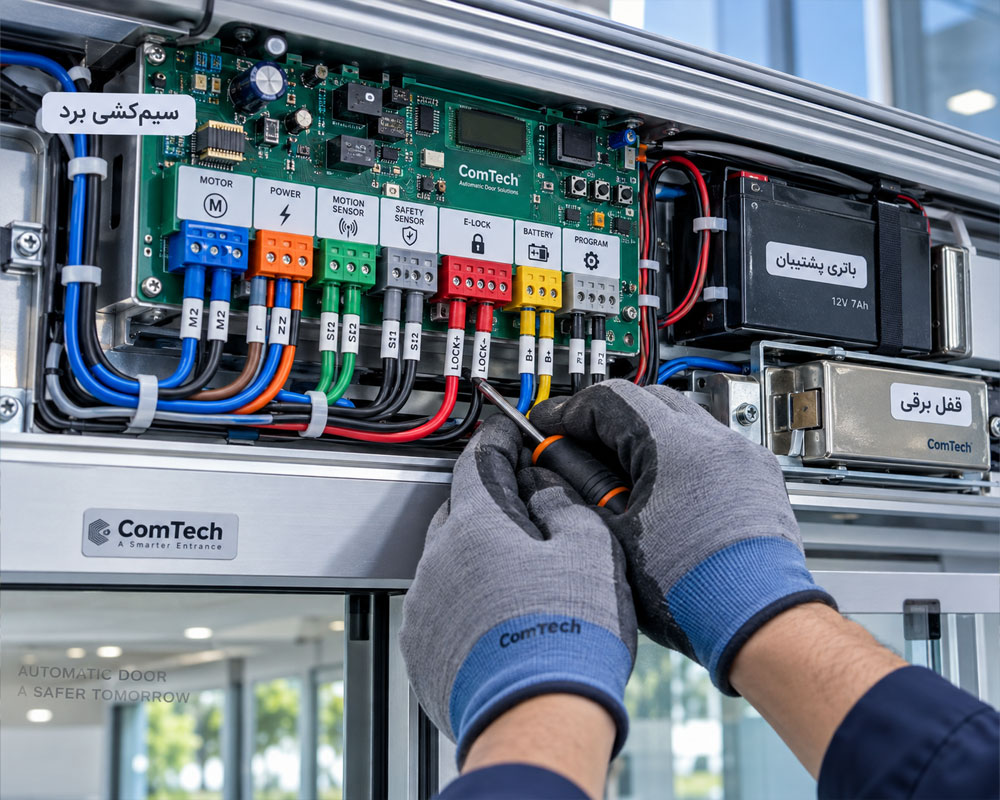

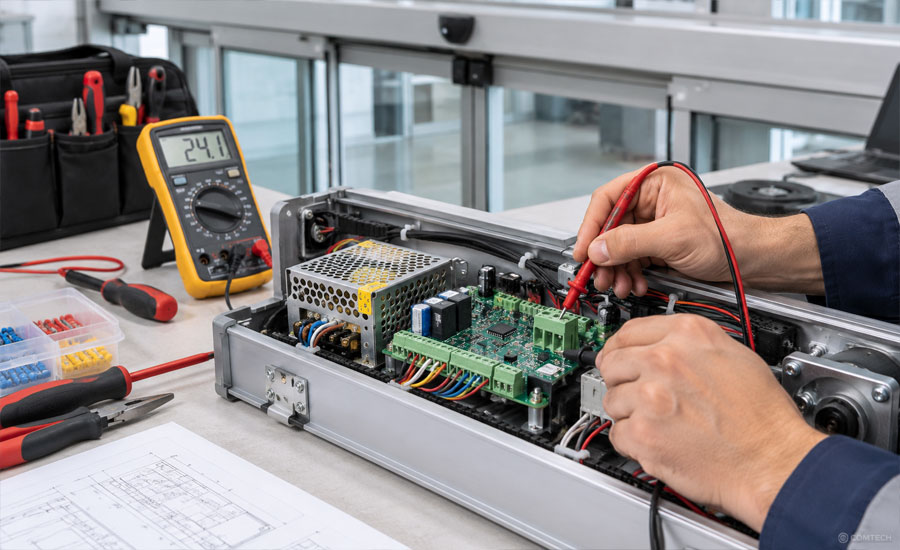

آموزش سیم‌کشی کنترل‌برد درب اتوماتیک شیشه‌ای
کنترل‌برد مرکز فرمان اپراتور است. ورودی حسگرها، فرمان‌های خارجی، قفل، باتری، موتور و در بعضی سیستم‌ها انکودر به این بخش متصل می‌شوند.
ورودی و خروجی‌های متداول کنترل‌برد
- موتور
- انکودر در مدل‌های مجهز
- حسگر حرکتی یا رادار
- حسگر ایمنی یا حضور
- کلید تعیین وضعیت
- قفل برقی
- باتری پشتیبان
- گیرنده ریموت
- شستی خروج
- فرمان کنترل دسترسی
- ورودی اضطراری در مدل‌های مربوط
- رابط سیستم اعلام حریق در اپراتورهای سازگار
برچسب‌گذاری سیم‌ها برای سرویس آینده
در پروژه حرفه‌ای بهتر است سیم‌ها و کانکتورها مشخص باشند. این کار هنگام سرویس یا عیب‌یابی آینده باعث می‌شود تکنسین سریع‌تر مسیر حسگر، قفل، باتری و سایر تجهیزات را پیدا کند.

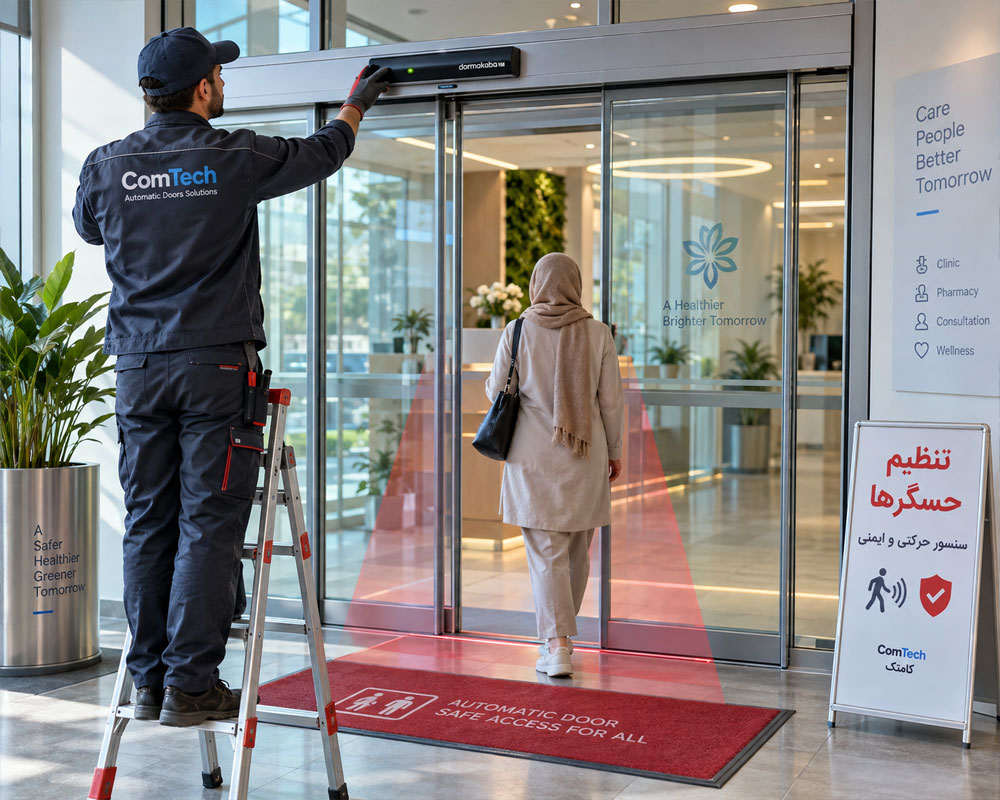

آموزش نصب حسگر حرکتی یا رادار درب اتوماتیک
حسگر حرکتی ورود فرد به محدوده را تشخیص داده و فرمان باز شدن را به کنترل‌برد ارسال می‌کند. محل نصب، زاویه و حساسیت حسگر باید متناسب با مسیر واقعی تردد تنظیم شود.
تنظیم حسگر برای تشخیص صحیح افراد
- رعایت ارتفاع نصب توصیه‌شده سازنده
- قرار دادن حسگر نسبت به مسیر اصلی رفت‌وآمد
- تنظیم زاویه میدان تشخیص
- کاهش تحریک ناشی از تردد جانبی
- بررسی نقاط کور
- تنظیم حساسیت متناسب با محیط
- تست چندباره از مسیرهای مختلف ورود
علت باز و بسته شدن بی‌دلیل درب اتوماتیک
حساسیت بیش از حد، زاویه نامناسب حسگر، حرکت اشیا، رفت‌وآمد خارج از محدوده اصلی، بازتاب محیطی یا وضعیت نامناسب محل نصب می‌تواند باعث ارسال فرمان ناخواسته شود.
آموزش نصب حسگر ایمنی و جلوگیری از برخورد درب
حسگر حرکتی به‌تنهایی جایگزین حسگر ایمنی نیست. در یک سیستم مناسب، ناحیه‌ای که احتمال حضور فرد هنگام بسته شدن لت وجود دارد باید تحت پوشش سیستم تشخیص حضور قرار گیرد.
تست حسگر حضور قبل از تحویل پروژه
- بررسی واکنش درب هنگام حضور فرد در مسیر بسته شدن
- تست محدوده نزدیک لت‌ها
- کنترل عملکرد از سمت داخل و خارج
- بررسی نقاط کور احتمالی
- کنترل وضعیت خطا یا چراغ تشخیصی حسگر
- تکرار تست پس از هر تغییر زاویه یا تنظیم حساسیت
تنظیم سرعت، شتاب و زمان بازماندن درب
سرعت باز و بسته شدن نباید فقط براساس سلیقه کاربر تنظیم شود. وزن لت، عرض درب، میزان تردد، وضعیت حسگرها و محدوده مجاز تعریف‌شده توسط سازنده نیز باید در نظر گرفته شوند.
پارامترهای رایج در تنظیمات اپراتور
| تنظیم | کاربرد |
|---|---|
| Opening Speed | سرعت باز شدن لت‌ها |
| Closing Speed | سرعت بسته شدن |
| Acceleration | نحوه افزایش سرعت در شروع حرکت |
| Deceleration | کاهش سرعت پیش از توقف |
| Hold Open Time | مدت باز ماندن درب قبل از بسته شدن |
| Partial Opening | میزان باز شدن جزئی در حالت مربوط |
چرا سرعت بیشتر همیشه بهتر نیست؟
سرعت بیش از حد می‌تواند باعث افزایش تنش مکانیکی و کاهش زمان واکنش سیستم شود. تنظیمات باید در محدوده‌ای انجام شوند که سازنده برای همان مدل اپراتور در نظر گرفته است.
آموزش کالیبراسیون و Learn Cycle اپراتور
بسیاری از اپراتورهای جدید پس از نصب نیاز به کالیبراسیون یا چرخه یادگیری دارند. کنترل‌برد طی این فرآیند محدوده حرکت، نقاط باز و بسته و در بعضی مدل‌ها مشخصات حرکتی سیستم را شناسایی می‌کند.
مراحل عمومی کالیبراسیون درب اتوماتیک
- تکمیل نصب مکانیکی
- کنترل حرکت آزاد لت‌ها با دست
- بررسی اتصال حسگرها و تجهیزات
- بررسی استوپرها
- روشن کردن اپراتور
- اجرای Learn طبق راهنمای همان مدل
- خالی نگه داشتن مسیر در زمان یادگیری
- بررسی نقاط باز و بسته شدن
- تست چند سیکل کامل
- تنظیم نهایی سرعت و زمان‌ها
آموزش ریموت و کلید تعیین وضعیت درب اتوماتیک
بعضی اپراتورها دارای گیرنده ریموت داخلی هستند و برخی از گیرنده خارجی استفاده می‌کنند. ریموت می‌تواند برای فرمان باز کردن یا تغییر حالت‌های مجاز سیستم تعریف شود.
حالت‌های رایج کلید تعیین وضعیت
| حالت | عملکرد معمول |
|---|---|
| Automatic | باز شدن براساس فرمان حسگرها |
| Open | باز ماندن درب |
| Partial | باز شدن بخشی از عرض دهانه |
| Exit Only | محدود کردن ورود از یک سمت در سیستمهای مربوط |
| Locked | قرار دادن درب در حالت قفل طبق پیکربندی سیستم |
تعریف و حذف ریموت در پروژه‌های واقعی
ثبت، حذف یا تکثیر ریموت بخشی از مدیریت دسترسی ساختمان است و بهتر است فقط با درخواست مالک یا مسئول مجاز پروژه انجام شود.
آموزش نصب قفل برقی درب شیشه‌ای اتوماتیک
قفل باید از نظر مکانیکی و الکتریکی با اپراتور سازگار باشد. فرمان آزاد شدن قفل باید پیش از اعمال نیروی حرکتی مناسب انجام شود؛ در غیر این صورت ممکن است موتور در حالی شروع به حرکت کند که لت هنوز قفل است.
موارد مهم در راه‌اندازی قفل
- بررسی ولتاژ و نوع قفل
- کنترل ترمینال اختصاصی قفل روی برد
- بررسی زمان آزاد شدن قفل
- کنترل تأخیر حرکت موتور در صورت نیاز
- تست قفل در تمام حالت‌های کاری
- بررسی رفتار سیستم هنگام قطع برق
آموزش باتری پشتیبان درب اتوماتیک
باتری پشتیبان یا Backup در بعضی اپراتورها امکان عملکرد تعریف‌شده هنگام قطع برق را فراهم می‌کند. نحوه رفتار سیستم در زمان قطع برق به مدل اپراتور، تنظیمات و طراحی پروژه بستگی دارد.
چک‌لیست تست باتری پشتیبان
- بررسی سلامت باتری
- اندازه‌گیری ولتاژ مناسب
- کنترل قطب‌بندی و اتصال صحیح
- بررسی وضعیت شارژ
- قطع برق و مشاهده رفتار واقعی اپراتور
- کنترل تعداد سیکل قابل انجام در صورت تعریف سازنده
- ثبت تاریخ نصب یا تعویض باتری
آموزش نصب درب شیشه‌ای تلسکوپی
در درب تلسکوپی چند لت متحرک با نسبت سرعت مشخص روی یکدیگر جمع می‌شوند. این طراحی کمک می‌کند در دهانه‌هایی که فضای جانبی محدود است، عرض بازشوی بیشتری در اختیار کاربر قرار گیرد.
تفاوت نصب تلسکوپی با درب کشویی معمولی
- تعداد بیشتر هنگر و غلتک
- مکانیزم انتقال حرکت پیچیده‌تر
- نیاز به هماهنگی دقیق سرعت لت‌ها
- رگلاژ دقیق فاصله میان چند لت
- اهمیت بیشتر تنظیم تسمه‌ها
- حساسیت بیشتر به تراز ریل
آموزش درب اتوماتیک کرو برای پروژه‌های خاص
درب کرو یا منحنی به‌دلیل شکل ویژه ریل و شیشه، نیاز به طراحی و اندازه‌گیری دقیق‌تری دارد. خطا در شعاع یا موقعیت ریل می‌تواند مستقیماً روی حرکت لت‌ها اثر بگذارد.
موارد مهم قبل از اجرای درب کرو
- شعاع دقیق طرح
- ابعاد واقعی دهانه
- مشخصات ریل اختصاصی
- ابعاد و وزن شیشه خم
- فضای حرکت لت‌ها
- محل حسگرها
- دسترسی مناسب برای سرویس
استانداردهای ایمنی در نصب درب اتوماتیک شیشه‌ای
درب اتوماتیک در مسیر عبور مستقیم افراد قرار دارد؛ بنابراین تکنسین باید علاوه بر عملکرد صحیح موتور، به کاهش خطر برخورد، گیر افتادن، نقاط برشی و نقاط فشار توجه داشته باشد.
در پروژه‌هایی که طراحی و ارزیابی آنها بر مبنای استانداردهای اروپایی انجام می‌شود، EN 16005:2023+A1:2024 از مراجع مرتبط با الزامات ایمنی درهای عابرپیاده موتوردار است. الزامات قانونی و استاندارد قابل اجرا باید براساس محل و نوع پروژه مشخص شوند.
موارد مهم ایمنی هنگام تحویل پروژه
- تشخیص صحیح حضور افراد
- کنترل نقاط احتمالی گیرکردن
- عملکرد صحیح حسگر ایمنی
- تنظیم مناسب سرعت و کاهش سرعت
- استفاده از شیشه مناسب پروژه
- تست عملکرد در وضعیت قطع برق
- کنترل عملکرد قفل
- بررسی خروج اضطراری در پروژه‌های مربوط
- رعایت دستورالعمل سازنده اپراتور
- انجام ارزیابی ریسک متناسب با محل نصب
اهمیت ارزیابی ریسک در ساختمان‌های پرتردد
در بیمارستان‌ها، مراکز درمانی، هتل‌ها، مراکز خرید و ساختمان‌های عمومی ممکن است کودکان، سالمندان یا افراد دارای محدودیت حرکتی از ورودی استفاده کنند. به همین دلیل محدوده حسگر، سرعت حرکت و خطر ناشی از تماس با درب باید با دقت بیشتری بررسی شود.
سرویس دوره‌ای درب اتوماتیک شیشه‌ای
سرویس دوره‌ای با هدف پیدا کردن فرسودگی یا تنظیم نامناسب قبل از توقف کامل سیستم انجام می‌شود. فاصله سرویس به میزان تردد، شرایط محیطی و توصیه سازنده بستگی دارد.
چک‌لیست سرویس اپراتور
- گوش دادن به صدای حرکت
- بررسی وضعیت غلتک‌ها
- کنترل هنگرها
- بررسی تسمه
- کنترل پولی و مسیر انتقال نیرو
- بررسی پیچ‌ها و اتصالات
- تمیز کردن بخش‌های مجاز
- کنترل حسگر حرکتی
- تست حسگر ایمنی
- بررسی قفل برقی
- تست باتری پشتیبان
- تست حالت‌های کاری
- بررسی کابل‌ها و کانکتورها
آموزش رگلاژ درب اتوماتیک برای حرکت نرم و بی‌صدا
اگر لت هنگام حرکت بالا و پایین می‌شود، به کف برخورد می‌کند یا فاصله دو شیشه در بالا و پایین یکسان نیست، ابتدا باید مشکلات مکانیکی بررسی شوند.
ترتیب رگلاژ حرفه‌ای درب کشویی
- قرار دادن سیستم در وضعیت ایمن
- بررسی تراز ریل
- کنترل غلتک‌ها
- بررسی هنگر
- تنظیم ارتفاع لت
- کنترل عمودی بودن شیشه
- تنظیم فاصله از کف
- تنظیم فاصله بین لت‌ها
- بررسی استوپر
- کنترل کشش تسمه
- حرکت دستی در تمام مسیر
- راه‌اندازی و تست چند سیکل کامل
آموزش عیب‌یابی درب اتوماتیک شیشه‌ای
عیب‌یابی حرفه‌ای باید از ساده‌ترین و محتمل‌ترین موارد آغاز شود. تعویض مستقیم کنترل‌برد یا موتور بدون اندازه‌گیری می‌تواند هزینه تعمیر را افزایش دهد و حتی عیب اصلی را پنهان کند.
ترتیب تست وقتی درب کاملاً از کار افتاده است
- بررسی برق ورودی
- بررسی فیوز و حفاظت
- کنترل منبع تغذیه
- بررسی روشن بودن کنترل‌برد
- خواندن کد خطا یا چراغ‌های تشخیصی
- کنترل کلید تعیین وضعیت
- بررسی ورودی حسگرها
- کنترل وضعیت قفل
- بررسی موتور و انکودر در مدل مربوط
- کنترل آزاد بودن مکانیک درب
عیب‌یابی باز نشدن درب با حسگر حرکتی
اگر درب با ریموت یا شستی باز می‌شود اما با حسگر باز نمی‌شود، احتمال خرابی کامل موتور کمتر می‌شود و مسیر بررسی باید روی حسگر، تغذیه حسگر، کابل، خروجی فرمان و ورودی کنترل‌برد متمرکز شود.
چک‌لیست تست حسگر هنگام باز نشدن درب
- بررسی ولتاژ تغذیه حسگر
- کنترل چراغ وضعیت حسگر
- بررسی زاویه و محدوده تشخیص
- کنترل حساسیت
- بررسی خروجی رله یا رابط مربوط
- تست کابل میان حسگر و کنترل‌برد
- بررسی تنظیم ورودی روی برد
عیب‌یابی بسته نشدن درب اتوماتیک
اگر درب باز می‌شود اما بسته نمی‌شود، ابتدا باید بررسی کرد آیا فرمانی باعث باز نگه داشتن سیستم شده است یا خیر.
دلایل رایج باز ماندن دائم درب
- قرار داشتن کلید وضعیت روی حالت Open
- فعال ماندن حسگر ایمنی
- تشخیص دائم توسط رادار
- اشکال در سیم‌کشی ورودی
- وجود مانع در محدوده ایمنی
- خطای کنترل‌برد
- مشکل در کالیبراسیون
- فرمان دائم از سیستم کنترل دسترسی
عیب‌یابی ضربه زدن درب هنگام بسته شدن
ضربه در انتهای مسیر معمولاً باید به‌صورت مرحله‌ای بررسی شود و لزوماً به معنی خرابی موتور نیست.
موارد قابل بررسی هنگام ضربه در انتهای مسیر
- حرکت دستی و وجود اصطکاک
- محل استوپر
- کالیبراسیون اپراتور
- سرعت بسته شدن
- تنظیم کاهش سرعت
- وضعیت انکودر در مدل مربوط
- کشش و وضعیت تسمه
- لقی مکانیکی هنگرها
عیب‌یابی صدای زیاد اپراتور درب شیشه‌ای
صدای غیرعادی می‌تواند اولین نشانه یک مشکل مکانیکی باشد. قبل از تعویض موتور، تمام مسیر انتقال نیرو و حرکت لت باید بررسی شود.
تشخیص اولیه نوع صدا در درب اتوماتیک
| نشانه | بخش‌های قابل بررسی |
|---|---|
| صدای ساییدگی | غلتک، ریل، تماس شیشه و فریم |
| صدای تق‌تق | هنگر، بست تسمه، استوپر و اتصالات |
| صدای زیاد موتور | بار مکانیکی، موتور و گیربکس در مدل مربوط |
| لرزش تسمه | کشش تسمه، پولی و هم‌راستایی سیستم |
آموزش خواندن خطاهای کنترل‌برد درب اتوماتیک
بعضی کنترل‌بردها دارای نمایشگر، کد خطا یا چراغ‌های تشخیصی هستند. کد خطا باید با دفترچه فنی همان مدل تطبیق داده شود؛ زیرا شماره خطا بین برندهای مختلف معنای یکسانی ندارد.
خطاهای متداولی که ممکن است ثبت شوند
- خطای موتور
- خطای انکودر
- خطای ورودی ایمنی
- خطای قفل
- خطای باتری
- خطای کالیبراسیون
- اضافه‌بار
- خطای ارتباطی در سیستمهای مربوط
چرا پاک کردن خطا به‌تنهایی کافی نیست؟
ریست کردن کنترل‌برد ممکن است پیام خطا را موقتاً پاک کند، اما اگر علت اصلی برطرف نشده باشد خطا دوباره ظاهر می‌شود. بنابراین کد خطا نقطه شروع عیب‌یابی است، نه پایان آن.
آموزش تست موتور، منبع تغذیه و کنترل‌برد
قبل از اعلام خرابی موتور باید مشخص شود که مکانیک درب آزاد است، کنترل‌برد فرمان مناسب ارسال می‌کند و مسیر اتصال موتور سالم است.
مراحل تشخیص اولیه خرابی موتور
- بررسی حرکت دستی درب
- کنترل سوکت و سیم‌های موتور
- بررسی وضعیت کنترل‌برد
- بررسی انکودر در مدل‌های دارای انکودر
- کنترل بار مکانیکی
- انجام اندازه‌گیری‌های الکتریکی براساس نقشه همان اپراتور
نشانه‌های احتمالی اختلال منبع تغذیه
- خاموش شدن کامل کنترل‌برد
- ریست شدن تصادفی سیستم
- عملکرد نامنظم حسگرها
- افت ولتاژ هنگام حرکت موتور
- تغییر رفتار سیستم زیر بار
تعمیر پیشگیرانه برای کاهش خرابی درب اتوماتیک
نگهداری پیشگیرانه یا Preventive Maintenance کمک می‌کند قطعاتی که در حال فرسوده شدن هستند قبل از ایجاد توقف کامل سیستم شناسایی شوند.
قطعات مهم در سرویس پیشگیرانه
- غلتک‌ها
- هنگرها
- تسمه
- پولی‌ها
- حسگرها
- قفل برقی
- باتری پشتیبان
- کابل‌ها و کانکتورها
- پیچ‌ها و بست‌ها
ثبت گزارش سرویس برای پروژه‌های حرفه‌ای
در فروشگاه‌های بزرگ، مراکز درمانی، ساختمان‌های اداری و مجموعه‌های پرتردد بهتر است هر سرویس ثبت شود. وجود تاریخچه فنی باعث می‌شود مشکلات تکراری سریع‌تر شناسایی شوند.
اطلاعات پیشنهادی برای گزارش سرویس
- تاریخ مراجعه
- نام یا محل پروژه
- مدل اپراتور
- شرح ایراد اعلام‌شده
- نتیجه بررسی اولیه
- قطعات کنترل‌شده
- قطعات تعویض‌شده
- تنظیمات انجام‌شده
- نتیجه تست حسگرها
- نتیجه تست ایمنی
- نام تکنسین
برآورد هزینه نصب درب اتوماتیک شیشه‌ای
قیمت اجرای یک پروژه به عوامل متعددی وابسته است و بهتر است پس از بازدید محل مشخص شود. اعلام قیمت فقط براساس عرض دهانه بدون بررسی نوع اپراتور، شیشه و زیرسازی می‌تواند باعث اختلاف هزینه در زمان اجرا شود.
عوامل مؤثر بر هزینه اجرای پروژه
- مدل و ظرفیت اپراتور
- طول ریل
- تعداد لت‌های ثابت و متحرک
- نوع و ضخامت شیشه
- فریم‌دار یا فریم‌لس بودن
- نیاز به شاسی‌کشی
- تعداد و نوع حسگرها
- قفل برقی
- باتری پشتیبان
- شرایط دسترسی محل نصب
- حمل شیشه و تجهیزات
- اجرت نصب و راه‌اندازی
- خدمات سرویس و گارانتی
آموزش تهیه پیش‌فاکتور پروژه درب اتوماتیک
پیش‌فاکتور حرفه‌ای باید مشخص کند مشتری دقیقاً چه تجهیزات و خدماتی دریافت خواهد کرد. این موضوع از ابهام هنگام اجرا جلوگیری می‌کند.
موارد مهم در پیش‌فاکتور
- مدل یا مشخصات اپراتور
- ابعاد تقریبی پروژه
- نوع شیشه و پروفیل
- تعداد لت‌ها
- نوع حسگرهای ورودی و ایمنی
- قفل و باتری پشتیبان در صورت سفارش
- نوع زیرسازی
- اجرت نصب
- زمان تقریبی اجرا
- شرایط پرداخت
- شرایط خدمات و گارانتی
اجرای پروژه کامل درب اتوماتیک شیشه‌ای در دوره
بخش مهم آموزش، اجرای مرحله‌به‌مرحله یک پروژه است. هنرجو باید ارتباط میان اندازه‌گیری، مکانیک، برق، حسگر و تنظیمات کنترل‌برد را در یک سیستم واقعی مشاهده و تمرین کند.
مراحل اجرای پروژه کشویی از ابتدا تا تحویل
- بازدید محل نصب
- اندازه‌گیری دهانه
- طراحی اولیه
- انتخاب اپراتور
- محاسبه ابعاد شیشه
- آماده‌سازی زیرسازی
- نصب و تراز ریل
- نصب اجزای اپراتور
- نصب هنگر و غلتک
- نصب شیشه‌ها
- رگلاژ ارتفاع و فاصله لت‌ها
- نصب و تنظیم تسمه
- تنظیم استوپر
- سیم‌کشی کنترل‌برد
- نصب رادار
- نصب حسگر ایمنی
- راه‌اندازی قفل
- نصب باتری پشتیبان
- اجرای کالیبراسیون
- تنظیم سرعت و زمان‌ها
- تست ایمنی
- تحویل پروژه
چک‌لیست نهایی قبل از تحویل درب اتوماتیک
- ریل کاملاً تراز و محکم است.
- لت‌ها با دست آزادانه حرکت می‌کنند.
- فاصله شیشه‌ها مناسب است.
- لت‌ها با کف تماس ندارند.
- تسمه کشش مناسبی دارد.
- استوپرها در موقعیت صحیح قرار دارند.
- حسگرهای ورود درست عمل می‌کنند.
- حسگر ایمنی در محدوده خطر تست شده است.
- قفل به‌درستی آزاد و درگیر می‌شود.
- باتری پشتیبان آزمایش شده است.
- حالت‌های کاری کلید وضعیت تست شده‌اند.
- سرعت باز و بسته شدن مناسب است.
- در انتهای مسیر ضربه شدید وجود ندارد.
- صدای غیرعادی شنیده نمی‌شود.
- کابل‌ها مرتب و ایمن هستند.
- کاور اپراتور به‌درستی بسته شده است.
روش یادگیری نصب درب اتوماتیک برای مهارت واقعی
یادگیری این حرفه فقط با دیدن فیلم یا حفظ کردن منوی کنترل‌برد کامل نمی‌شود. هنرجو باید شخصاً ریل را تراز کند، هنگر را رگلاژ کند، تسمه را ببندد، حسگر را تنظیم کند و خطاهای مختلف را تشخیص دهد.
تمرین مرحله‌ای هنرجو در کارگاه
- قطعات اپراتور را بازدید و شناسایی کند.
- مسیر انتقال نیرو را بررسی کند.
- ریل تمرینی را نصب و تراز کند.
- هنگرها را تنظیم کند.
- لت تمرینی را رگلاژ کند.
- تسمه را نصب و تنظیم کند.
- کنترل‌برد را طبق نقشه سیم‌کشی کند.
- حسگر حرکتی را راه‌اندازی کند.
- حسگر ایمنی را تنظیم و تست کند.
- فرآیند کالیبراسیون را انجام دهد.
- چند عیب کنترل‌شده ایجاد و عیب‌یابی کند.
- یک پروژه را دوباره از ابتدا اجرا کند.
یادگیری منطق عیب‌یابی مهم‌تر از حفظ کردن تنظیمات است
منوی تنظیمات و شماره ترمینال‌ها بین برندها تفاوت دارد، اما اصول مکانیک، برق، حسگر، موتور و فرمان‌های ورودی مشابه هستند. تکنسینی که منطق سیستم را درک کند، هنگام روبه‌رو شدن با اپراتور جدید وابستگی کمتری به آزمون‌وخطا خواهد داشت.
مهارت‌های هنرجو بعد از دوره نصب درب اتوماتیک
- انواع اپراتورهای رایج را تشخیص می‌دهد.
- قطعات مکانیکی و الکترونیکی را شناسایی می‌کند.
- پروژه را اندازه‌گیری و ثبت می‌کند.
- اپراتور متناسب با پروژه انتخاب می‌کند.
- ریل را نصب و تراز می‌کند.
- هنگر و غلتک را رگلاژ می‌کند.
- شیشه را نصب و تنظیم می‌کند.
- تسمه را تنظیم می‌کند.
- کنترل‌برد را طبق نقشه سیم‌کشی می‌کند.
- حسگر حرکتی را تنظیم می‌کند.
- حسگر ایمنی را آزمایش می‌کند.
- ریموت و کلید وضعیت را راه‌اندازی می‌کند.
- قفل برقی را تست می‌کند.
- باتری پشتیبان را بررسی می‌کند.
- کالیبراسیون اپراتور را انجام می‌دهد.
- سرعت و شتاب را تنظیم می‌کند.
- کدهای خطا را بررسی می‌کند.
- سرویس دوره‌ای انجام می‌دهد.
- گزارش فنی پروژه تهیه می‌کند.
بازار کار نصب و سرویس درب شیشه‌ای اتوماتیک
درب‌های اتوماتیک در فروشگاه‌ها، مراکز تجاری، هتل‌ها، بانک‌ها، ادارات، بیمارستان‌ها و ساختمان‌های پرتردد استفاده می‌شوند. به همین دلیل فعالیت تکنسین فقط به نصب پروژه جدید محدود نیست و بخش مهمی از کار به سرویس، رگلاژ، تعمیر و نگهداری مربوط می‌شود.
خدمات قابل ارائه پس از یادگیری دوره
- نصب درب شیشه‌ای اتوماتیک
- سرویس دوره‌ای اپراتور
- رگلاژ درب‌های قدیمی
- عیب‌یابی حسگرها
- تعویض تسمه و غلتک
- رفع صدای مکانیکی
- نصب قفل برقی
- نصب باتری پشتیبان
- تنظیم کنترل‌برد
- قرارداد سرویس دوره‌ای
- همکاری با شرکت‌های ساختمانی و تأسیساتی
افرادی که قصد دارند خدمات سیستمهای ورودی ساختمان را گسترده‌تر کنند، می‌توانند در کنار این مهارت با نصب کرکره برقی نیز آشنا شوند؛ زیرا بخشی از ابزار، اصول زیرسازی و منطق کنترل در این حوزه‌ها به یکدیگر نزدیک است.
سرمایه و ابزار لازم برای شروع کار نصاب درب اتوماتیک
برای شروع فعالیت معمولاً نیازی نیست تکنسین انبار بزرگی از اپراتور و شیشه داشته باشد. بخش اصلی سرمایه اولیه مربوط به ابزار نصب، اندازه‌گیری، تست، سیم‌کشی و تجهیزات حفاظت فردی است.
اولویت تهیه ابزار برای شروع بازار کار
- ابزار اندازه‌گیری دقیق
- مجموعه ابزار دستی
- مولتی‌متر مناسب
- دریل و بتن‌کن
- ابزار سیم‌کشی
- تجهیزات برش موردنیاز
- تراز مناسب
- تجهیزات حفاظت فردی
- قطعات مصرفی و اتصالات پرکاربرد
مهارت‌های مکمل برای نصاب حرفه‌ای درب اتوماتیک
ترکیب نصب درب اتوماتیک با مهارت‌های مرتبط باعث می‌شود تکنسین بتواند بخش بیشتری از پروژه‌های ورودی، حفاظتی و کنترل تردد ساختمان را اجرا کند.
دوره‌های مکمل مناسب
- برق ساختمان: برای شناخت بهتر سیم‌کشی، حفاظت و تغذیه تجهیزات
- کرکره برقی: برای توسعه خدمات ورودی فروشگاه و ساختمان
- جک پارکینگ: برای آشنایی با سیستمهای موتوردار کنترل تردد
- کنترل دسترسی: برای اتصال کارت‌خوان و تجهیزات ورود مجاز
- دوربین مداربسته: برای اجرای پروژه‌های امنیتی یکپارچه
- جوشکاری سبک: برای زیرسازی و شاسی‌کشی
- تعمیر برد: برای عیب‌یابی پیشرفته‌تر کنترل‌برد و منبع تغذیه
در پروژه‌های امنیتی، ترکیب درب اتوماتیک با کارت‌خوان، اینترکام و نصب دوربین مداربسته به تکنسین کمک می‌کند ساختار کامل‌تری از سیستمهای حفاظتی و کنترل ورود ساختمان را بشناسد.
اتصال درب اتوماتیک به سیستم کنترل دسترسی
در ساختمان‌های اداری، تجاری و امنیتی ممکن است اپراتور با کارت‌خوان، شستی خروج، اینترکام یا کنترلر دسترسی ارتباط داشته باشد. در این حالت سیستم کنترل دسترسی معمولاً فرمان مجاز باز شدن را به ورودی طراحی‌شده اپراتور ارسال می‌کند.
تجهیزات متداول برای ارسال فرمان باز شدن
- شستی خروج
- کارت‌خوان
- کنترلر دسترسی
- اینترکام
- گیرنده ریموت
- سیستم مدیریت ساختمان در تجهیزات سازگار
حفظ عملکرد ایمنی هنگام اتصال تجهیزات جانبی
اضافه شدن کارت‌خوان، شستی یا تجهیزات امنیتی نباید عملکرد اصلی حسگرهای ایمنی را از مدار خارج کند. تجهیزات جانبی باید از ورودی‌هایی استفاده کنند که سازنده برای دریافت فرمان خارجی در نظر گرفته است.
تحویل پروژه و آموزش کار با درب اتوماتیک به مشتری
پس از پایان نصب، مسئول ساختمان باید با حالت‌های اصلی سیستم آشنا شود. بسیاری از تماس‌های خدماتی زمانی اتفاق می‌افتند که کاربر به‌اشتباه کلید وضعیت را تغییر داده یا از رفتار سیستم هنگام قطع برق اطلاع ندارد.
مواردی که هنگام تحویل توضیح داده می‌شوند
- حالت Automatic
- حالت Open
- حالت Partial در صورت وجود
- حالت Lock در سیستمهای مجهز
- نحوه استفاده از ریموت
- رفتار درب هنگام قطع برق
- روش صحیح تمیز کردن محدوده حسگرها
- نشانه‌های نیاز به سرویس
- زمان‌بندی پیشنهادی بازدید دوره‌ای
