آموزش نصب دوربین مداربسته DVR

آموزش نصب دوربین مداربسته از صفر تا اجرای پروژه واقعی

دوره آموزش نصب دوربین مداربسته یک کلاس کاملاً عملی برای افرادی است که می‌خواهند نصب، راه‌اندازی، تنظیم و عیب‌یابی سیستم‌های نظارت تصویری را از پایه یاد بگیرند و برای اجرای پروژه واقعی آماده شوند. در این دوره از شناخت دوربین و لنز شروع می‌کنیم و مرحله‌به‌مرحله به دوربین IP، دوربین آنالوگ HD، DVR، XVR، NVR، PoE، شبکه، انتقال تصویر روی موبایل، تنظیم ضبط، بکاپ‌گیری، امنیت سیستم و عیب‌یابی می‌رسیم.

هدف کلاس فقط پیچ کردن دوربین روی دیوار و گرفتن تصویر نیست. یک نصاب حرفه‌ای دوربین مداربسته باید بتواند قبل از اجرا محل را بازدید کند، نقاط کور را تشخیص دهد، دوربین و لنز مناسب انتخاب کند، کابل و تجهیزات شبکه را بشناسد، پهنای باند و فضای ذخیره‌سازی را محاسبه کند و در پایان سیستمی تحویل دهد که تصویر روز و شب، ضبط، Playback و انتقال تصویر آن به‌درستی کار کند.

سیستم CCTV امروزی فقط از یک دوربین و دستگاه ضبط تشکیل نشده است. در یک پروژه ممکن است با دوربین، کابل کواکسیال، کابل شبکه، PoE Switch، DVR، XVR، NVR، هارد Surveillance، مودم، روتر، رک، UPS و نرم‌افزار مدیریت تصویر سروکار داشته باشید. به همین دلیل در آموزش نصب دوربین مداربسته از صفر علاوه بر نصب فیزیکی، مباحث برق، شبکه و تنظیمات نرم‌افزاری نیز تمرین می‌شوند.

در پروژه‌های جدید استفاده از دوربین تحت شبکه IP و NVR بسیار رایج است، اما سیستم‌های Analog HD مانند HDCVI، HDTVI و AHD نیز همچنان در بسیاری از ساختمان‌ها و پروژه‌های ارتقای سیستم قدیمی استفاده می‌شوند. یک نصاب حرفه‌ای باید هر دو ساختار را بشناسد.

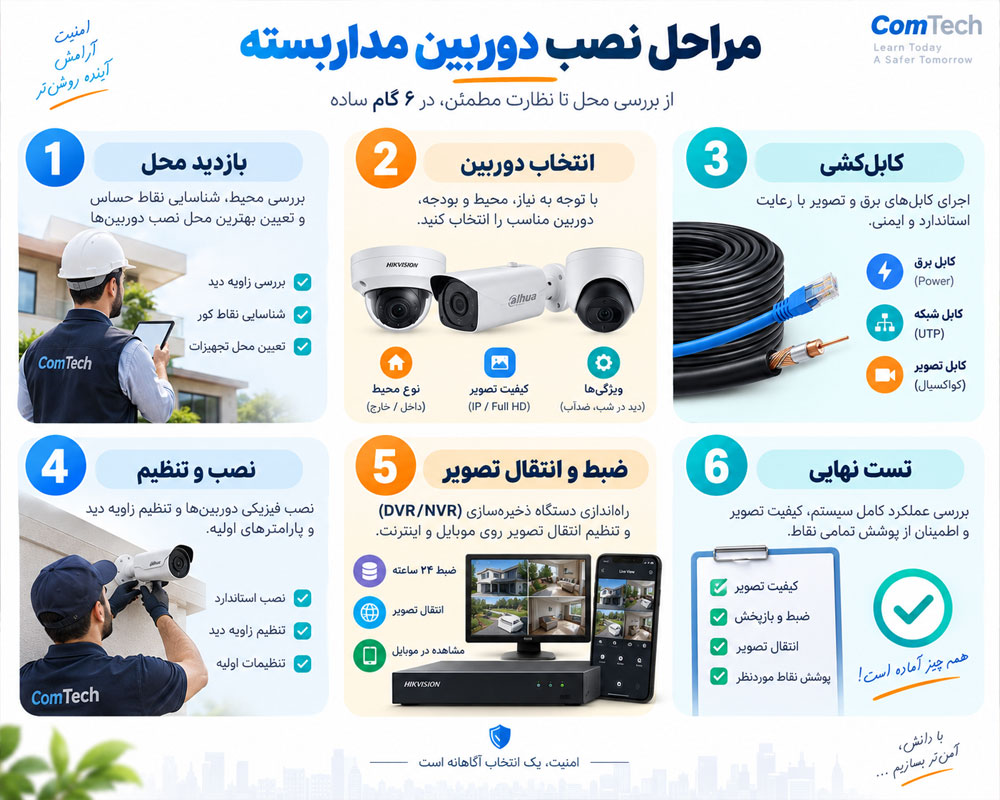

مسیر یادگیری نصب دوربین مداربسته برای بازار کار

1. شناخت اجزای سیستم CCTV و وظیفه هر تجهیز
2. شناخت دوربین‌های Dome، Bullet، Turret، PTZ و Fisheye
3. تشخیص تفاوت دوربین Analog HD و IP
4. شناخت DVR، XVR، NVR و VMS
5. شناخت لنز Fixed، Varifocal و Motorized
6. بازدید پروژه و طراحی محل نصب دوربین‌ها
7. کاهش نقاط کور و تعیین هدف هر دوربین
8. کابل‌کشی کواکسیال و شبکه
9. نصب BNC و سوکت RJ45
10. تست کابل و مسیر ارتباطی
11. برق‌رسانی دوربین و کار با PoE
12. نصب فیزیکی دوربین و تنظیم زاویه تصویر
13. تنظیم DVR و XVR
14. راه‌اندازی NVR
15. آموزش IP، Subnet، Gateway و DNS
16. اضافه کردن IP Camera به NVR
17. کار با ONVIF و پروتکل‌های ارتباطی
18. تنظیم کیفیت، Bitrate و Frame Rate
19. تنظیم Main Stream و Sub Stream
20. تنظیم ضبط دائمی، زمان‌بندی و Motion Detection
21. محاسبه هارد و مدت نگهداری تصاویر
22. انتقال تصویر دوربین روی موبایل و کامپیوتر
23. جستجو و بکاپ گرفتن از فیلم‌های ضبط‌شده
24. امن‌سازی دوربین، NVR و دسترسی Remote

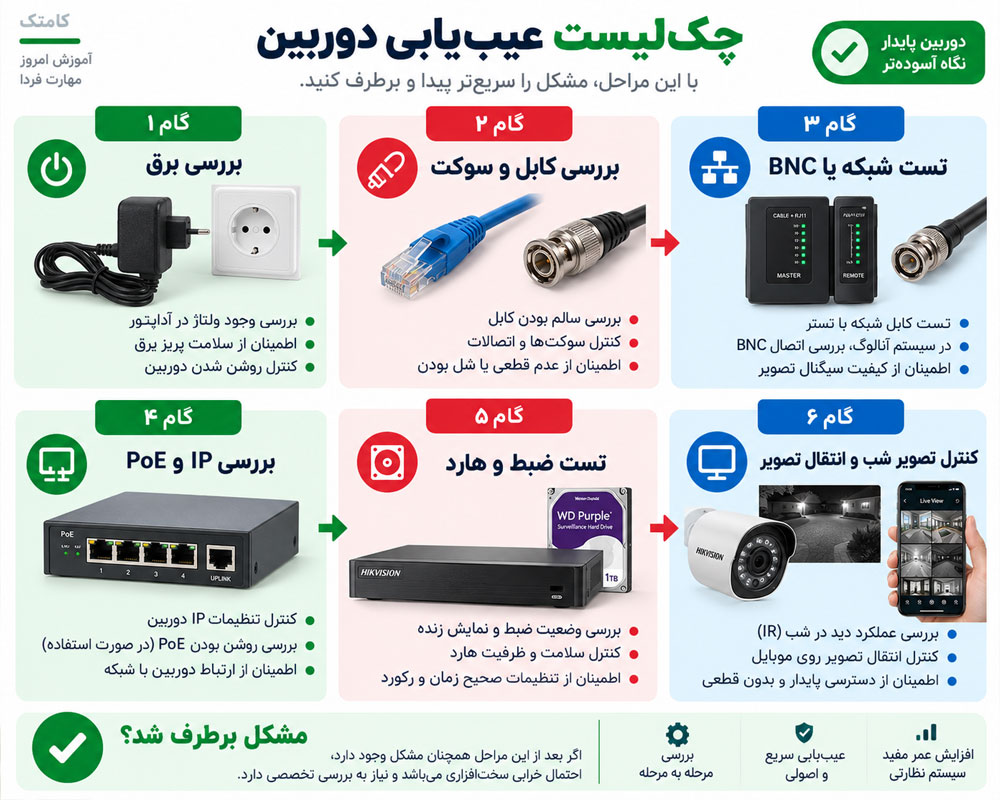

25. عیب‌یابی دوربین آنالوگ و IP
26. رفع مشکلات PoE، شبکه، تصویر شب و هارد
27. اجرای یک پروژه کامل و تحویل سیستم به مشتری

روش واقعی یادگیری در کلاس دوربین مداربسته

یادگیری نصب دوربین با مشاهده منوی دستگاه یا حفظ کردن چند گزینه اتفاق نمی‌افتد. در کلاس عملی، هنرجو باید شخصاً کابل را آماده کند، سوکت بزند، دوربین را روشن کند، IP را تغییر دهد، دوربین را به Recorder اضافه کند، ضبط را تنظیم کند و خطاهای ایجادشده را پیدا کند.

شناخت انواع دوربین مداربسته و انتخاب مدل مناسب پروژه

یکی از اولین مهارت‌های نصاب، انتخاب صحیح دوربین است. شکل ظاهری دوربین به‌تنهایی معیار انتخاب نیست؛ باید فاصله سوژه، زاویه دید، شرایط نور، ارتفاع نصب، فضای داخلی یا خارجی، میزان جزئیات موردنیاز و شرایط محیطی بررسی شوند.

مقایسه دوربین دام، بولت، تورت، PTZ و Fisheye

انتخاب بدنه دوربین براساس محیط واقعی

برای محیط بیرونی فقط انتخاب دوربین Bullet کافی نیست. IP Rating، محدوده دمای کاری، کیفیت آب‌بندی، نوع کابل، محل Connector و شرایط نصب باید بررسی شوند. در محیط‌های صنعتی نیز گردوغبار، لرزش، رطوبت و نویز الکتریکی اهمیت بیشتری پیدا می‌کنند.

تفاوت دوربین آنالوگ HD و دوربین تحت شبکه IP

یکی از پرتکرارترین سوالات در دوره نصب دوربین این است که دوربین IP بهتر است یا آنالوگ؟ پاسخ به نوع پروژه بستگی دارد. هر دو سیستم می‌توانند تصاویر باکیفیت ایجاد کنند، اما روش انتقال تصویر، برق‌رسانی، دستگاه ضبط و توسعه شبکه آن‌ها متفاوت است.

مقایسه سیستم DVR و NVR در پروژه دوربین مداربسته

آموزش DVR، XVR و NVR و انتخاب دستگاه ضبط مناسب

دستگاه Recorder مرکز مدیریت و ذخیره تصاویر است. انتخاب آن باید براساس تعداد کانال، نوع دوربین، رزولوشن، پهنای باند، تعداد هارد، قابلیت Decoding و امکانات هوشمند انجام شود.

تفاوت DVR، XVR، NVR و VMS در پروژه

• DVR: برای ورودی‌های ویدئویی آنالوگ و Analog HD سازگار استفاده می‌شود.
• XVR: دستگاه چندفرمتی است و بسته به مدل می‌تواند استانداردهای مختلف آنالوگ HD و تعدادی دوربین IP را مدیریت کند.
• NVR: برای دریافت، مدیریت و ضبط Stream دوربین‌های تحت شبکه طراحی شده است.
• VMS: نرم‌افزار مدیریت تصویر برای پروژه‌های حرفه‌ای، چندسایتی و تعداد دوربین بیشتر است.

چرا تعداد کانال تنها معیار انتخاب NVR نیست؟

هنگام انتخاب NVR باید علاوه بر Channel، مواردی مانند Incoming Bandwidth، Recording Bandwidth، Decoding Capability، حداکثر رزولوشن قابل پشتیبانی و تعداد HDD Bay بررسی شوند. برای مثال ممکن است یک NVR تعداد زیادی دوربین را Record کند اما نتواند تمام Streamهای با رزولوشن بالا را هم‌زمان Decode و روی مانیتور نمایش دهد.

آموزش رزولوشن، لنز و کیفیت تصویر دوربین مداربسته

رزولوشن بالاتر می‌تواند جزئیات بیشتری ثبت کند، اما به پهنای باند و فضای ذخیره‌سازی بیشتری نیز نیاز دارد. بنابراین انتخاب دوربین 4K برای تمام نقاط یک پروژه الزاماً بهترین طراحی نیست.

مقایسه رزولوشن‌های رایج دوربین مداربسته

مگاپیکسل تنها عامل تعیین‌کننده کیفیت تصویر نیست

کیفیت نهایی به Sensor، Lens، اندازه سنسور، نور محیط، WDR، Shutter Speed، Bitrate، Codec و پردازش تصویر وابسته است. یک دوربین با رزولوشن بالا ولی Sensor یا Lens ضعیف ممکن است در نور کم نتیجه مطلوبی نداشته باشد.

آموزش انتخاب لنز Fixed، Varifocal و Motorized

• Fixed Lens: فاصله کانونی ثابت و زاویه دید مشخص دارد.
• Varifocal Lens: فاصله کانونی در محدوده تعیین‌شده قابل تنظیم است.
• Motorized Lens: Zoom یا Focus از طریق رابط نرم‌افزاری تنظیم می‌شود.
• Optical Zoom: بزرگ‌نمایی واقعی توسط تغییر فاصله کانونی لنز انجام می‌شود.

زاویه دید بیشتر همیشه بهتر نیست

با زیاد شدن Field of View محیط وسیع‌تری دیده می‌شود، اما تعداد Pixel اختصاص‌یافته به یک چهره یا پلاک مشخص کاهش پیدا می‌کند. بنابراین دوربینی که کل پارکینگ را نشان می‌دهد ممکن است برای خواندن پلاک خودرو مناسب نباشد.

آموزش طراحی محل نصب دوربین و کاهش نقاط کور

یکی از مهم‌ترین تفاوت‌های نصاب حرفه‌ای با نصاب مبتدی، طراحی قبل از سوراخ‌کاری و کابل‌کشی است. در بازدید پروژه باید برای هر Camera هدف مشخصی تعریف شود.

چک‌لیست بازدید قبل از نصب دوربین

• هدف دوربین نظارت عمومی است یا شناسایی چهره؟
• آیا ثبت پلاک خودرو نیاز است؟
• فاصله دوربین تا محل هدف چقدر است؟
• عرض محیط و زاویه موردنیاز چقدر است؟
• نور پشت سوژه یا Backlight وجود دارد؟
• وضعیت نور در شب چگونه است؟
• امکان دستکاری فیزیکی دوربین وجود دارد؟
• بهترین مسیر کابل‌کشی کجاست؟
• آیا امکان نصب Junction Box وجود دارد؟
• آیا محدوده توسط دوربین دیگری نیز پوشش داده می‌شود؟
• محل Recorder، Switch، UPS و رک کجاست؟

انتخاب ارتفاع نصب دوربین برای تصویر بهتر

نصب دوربین در ارتفاع بسیار زیاد می‌تواند زاویه صورت افراد را نامناسب کند و جزئیات موردنیاز را کاهش دهد. ارتفاع خیلی پایین نیز احتمال دستکاری تجهیزات را بالا می‌برد. ارتفاع صحیح باید براساس هدف نظارتی، فاصله سوژه، Lens، زاویه دید و شرایط ساختمان تعیین شود.

آموزش طراحی دوربین پلاک‌خوان برای ورودی خودرو

ثبت پلاک فقط با خرید یک دوربین با رزولوشن بالا تضمین نمی‌شود. برای طراحی صحیح باید زاویه افقی و عمودی، فاصله خودرو، Lens، سرعت حرکت، نور چراغ خودرو، Shutter Speed و اندازه پلاک در تصویر کنترل شود.

پارامترهای مهم برای ثبت پلاک

• زاویه افقی مناسب نسبت به مسیر خودرو
• ارتفاع و زاویه عمودی کنترل‌شده
• فاصله مناسب دوربین تا خودرو
• لنز متناسب با عرض مسیر
• Shutter Speed مناسب حرکت
• کنترل نور چراغ‌های جلو
• تعداد Pixel کافی روی پلاک

آموزش دید در شب، WDR و تنظیم تصویر دوربین

تصویر خوب روز الزاماً به معنی تصویر خوب شب نیست. در کلاس نصب دوربین، تنظیمات نور کم، IR، White Light، WDR و Exposure نیز بررسی می‌شوند.

تفاوت IR، White Light و Dual Illuminator

• IR: امکان مشاهده در تاریکی با نور مادون قرمز را فراهم می‌کند.
• Smart IR: شدت نور IR را برای جلوگیری از سفید شدن سوژه نزدیک کنترل می‌کند.
• White Light: در شرایط مناسب امکان ثبت تصویر رنگی شب را فراهم می‌کند.
• Dual Illuminator: در برخی مدل‌ها امکان استفاده ترکیبی از IR و نور سفید وجود دارد.

چرا تصویر شب دوربین سفید یا مه‌آلود می‌شود؟

نصب دوربین خیلی نزدیک به دیوار، سقف یا جسم براق می‌تواند باعث بازتاب IR به سمت Lens شود. کثیفی شیشه، تار عنکبوت، رطوبت داخل قاب و محافظ پلاستیکی باقی‌مانده روی دوربین نیز از دلایل رایج خراب شدن تصویر شب هستند.

تفاوت WDR، BLC و HLC

• WDR: برای مدیریت هم‌زمان بخش‌های بسیار روشن و تاریک صحنه استفاده می‌شود.
• BLC: برای جبران نور پس‌زمینه و روشن‌تر کردن سوژه مفید است.
• HLC: برای کاهش اثر منابع نوری شدید در کاربردهای سازگار استفاده می‌شود.

آموزش دوربین PTZ و تنظیم Preset، Tour و Patrol

دوربین PTZ امکان حرکت افقی، عمودی و Optical Zoom را فراهم می‌کند و برای محوطه‌های وسیع کاربرد دارد. با این حال PTZ همیشه جای چند دوربین Fixed را نمی‌گیرد، زیرا در هر لحظه فقط یک جهت مشخص را مشاهده می‌کند.

تنظیمات کاربردی PTZ در پروژه واقعی

• تعریف Preset برای نقاط مهم
• ساخت Tour بین چند Preset
• تنظیم Patrol در مدل‌های پشتیبانی‌شده
• کنترل Optical Zoom
• تنظیم Home Position
• تنظیم سرعت Pan و Tilt
• کنترل توان موردنیاز PoE در مدل‌های پرمصرف

آموزش کابل کواکسیال، BNC و کابل‌کشی دوربین آنالوگ

در سیستم‌های Analog HD، کیفیت کابل کواکسیال، اتصال BNC و مسیر کابل‌کشی روی پایداری تصویر تاثیر مستقیم دارند. بسیاری از مشکلاتی که در ظاهر شبیه خرابی Camera هستند، از کابل یا اتصال نامناسب ایجاد می‌شوند.

موارد مهم در انتخاب کابل کواکسیال دوربین

• جنس مغزی کابل
• کیفیت Shield و پوشش کابل
• طول مسیر
• کیفیت BNC
• محیط داخلی یا Outdoor
• مجاورت با کابل‌های برق و منابع نویز
• نحوه اتصال زمین در طراحی مربوط

کنترل BNC بعد از نصب سوکت

• مغزی با Shield اتصال کوتاه نداشته باشد.
• مغزی در محل صحیح Connector قرار گرفته باشد.
• Shield اتصال مکانیکی مناسب داشته باشد.
• سوکت روی کابل لق نباشد.
• حرکت کابل باعث قطع و وصل تصویر نشود.

آموزش کابل شبکه و سوکت RJ45 برای دوربین IP

در سیستم دوربین تحت شبکه، کیفیت کابل و سوکت‌زنی اهمیت زیادی دارد. کابل نامناسب می‌تواند باعث کاهش Link Speed، افت PoE، Packet Loss یا قطع و وصل شدن Camera شود.

تفاوت Cat5e و Cat6 در پروژه دوربین مداربسته

هر دو استاندارد در یک اجرای صحیح می‌توانند در سناریوهای مناسب Gigabit Ethernet را پشتیبانی کنند. انتخاب کابل باید براساس نوع پروژه، سرعت موردنیاز، طول مسیر، محیط نصب و تجهیزات انجام شود. مهم‌تر از نام Cat روی کابل، استاندارد واقعی ساخت و کیفیت هادی است.

چرا کابل تمام مس برای PoE اهمیت دارد؟

کابل استاندارد Copper برای انتقال هم‌زمان Data و Power انتخاب مطمئن‌تری است. کابل‌های غیراستاندارد یا CCA نامناسب می‌توانند مقاومت مسیر را افزایش دهند و باعث افت ولتاژ، گرم شدن کابل و ناپایداری دوربین شوند.

چک‌لیست سوکت‌زنی RJ45 برای دوربین IP

• Pairها طبق استاندارد صحیح مرتب شوند.
• دو سمت کابل با استاندارد مناسب و یکسان Crimp شوند.
• سیم‌ها تا انتهای Connector وارد شوند.
• روکش کابل در محل مناسب مهار شود.
• سوکت با Cable Tester آزمایش شود.
• Link Speed و وضعیت Port در پروژه‌های حرفه‌ای کنترل شود.

آموزش PoE و انتخاب سوئیچ مناسب دوربین مداربسته

Power over Ethernet یا PoE انتقال برق و Data روی کابل شبکه را ممکن می‌کند و اجرای سیستم‌های IP Camera را ساده‌تر می‌سازد.

تفاوت PoE Switch، PoE NVR و Injector

• PoE Switch: برق و شبکه چند دوربین را تامین می‌کند.
• PoE NVR: در مدل‌های مربوط دارای پورت‌های PoE داخلی برای اتصال مستقیم Camera است.
• PoE Injector: برای تزریق PoE به یک مسیر مشخص استفاده می‌شود.
• PoE Extender: در طراحی‌های خاص برای افزایش محدوده یا ایجاد مسیرهای سازگار کاربرد دارد.

استانداردهای رایج PoE در سیستم CCTV

PoE Budget را قبل از خرید سوئیچ محاسبه کنید

فقط تعداد پورت‌های PoE مهم نیست. مجموع توان موردنیاز Cameraها باید با توان کل قابل ارائه PoE Switch مقایسه شود. دوربین‌های PTZ، مدل‌های دارای Heater یا IR قوی ممکن است نسبت به یک دوربین Fixed ساده توان بیشتری مصرف کنند.

آموزش شبکه دوربین مداربسته؛ IP، Subnet، Gateway و DNS

یک دوربین IP یک Device شبکه است. بنابراین نصاب باید بتواند آدرس دستگاه را پیدا کند، شبکه صحیح را تشخیص دهد و علت Online نشدن Camera را مرحله‌به‌مرحله بررسی کند. برای یادگیری عمیق‌تر مباحث IP، کابل‌کشی، Switch و عیب‌یابی شبکه، صفحه آموزش تخصصی شبکه نیز مکمل مناسبی برای این مهارت است.

مفاهیم ضروری شبکه برای نصب دوربین IP

• IPv4 Address
• Subnet Mask
• Default Gateway
• DNS
• DHCP
• Static IP
• MAC Address
• TCP و UDP در حد نیاز نصب
• Switch Port و Link Speed
• Ping و تست ارتباط

Duplicate IP چه مشکلی ایجاد می‌کند؟

اگر دو Device در یک شبکه آدرس IP یکسان داشته باشند، ارتباط می‌تواند ناپایدار یا کاملاً قطع شود. به همین دلیل در پروژه‌های چنددوربینه بهتر است برای Cameraها، NVR و تجهیزات شبکه یک جدول IP تهیه شود.

نمونه ساده آدرس‌دهی دوربین و NVR

آموزش اضافه کردن دوربین IP به NVR

بعد از اتصال فیزیکی Camera، مرحله بعد پیدا کردن آدرس، فعال‌سازی، تنظیم Password و اضافه کردن آن به Recorder است.

مراحل اضافه کردن IP Camera به دستگاه ضبط

1. دوربین را به شبکه یا PoE Switch متصل کنید.
2. وضعیت Power و Link را بررسی کنید.
3. IP دوربین را پیدا کنید.
4. در صورت نیاز Camera را Activate کنید.
5. IP را متناسب با شبکه پروژه تغییر دهید.
6. Password امن تعریف کنید.
7. Ping یا ارتباط شبکه را آزمایش کنید.
8. وارد Camera Management در NVR شوید.
9. Protocol مناسب را انتخاب کنید.
10. Username و Password را وارد کنید.
11. Online شدن دوربین را کنترل کنید.
12. Main Stream و Sub Stream را آزمایش کنید.

آموزش ONVIF برای اتصال دوربین و NVR برندهای مختلف

ONVIF برای افزایش سازگاری بین تجهیزات نظارت تصویری استفاده می‌شود. با این حال عبارت ONVIF Compatible به این معنی نیست که تمام قابلیت‌های دو Device الزاماً با هم کار می‌کنند؛ باید Stream، Event، PTZ و Profileهای موردنیاز تست شوند.

چک‌لیست اتصال دوربین با ONVIF

• فعال بودن ONVIF در Camera
• ساخت ONVIF User در دستگاه‌هایی که نیاز دارند
• کنترل IP و Port
• بررسی Username و Password
• بررسی Codec قابل پشتیبانی
• تست Video Stream
• تست PTZ در دوربین مربوط
• بررسی Event و Metadata در قابلیت‌های پشتیبانی‌شده

Profileهای ONVIF را نیز بررسی کنید

در تجهیزات جدید، قابلیت‌های Stream، H.264، H.265، PTZ، Metadata و Event می‌توانند به Profile و سطح پشتیبانی واقعی Camera و Recorder وابسته باشند؛ بنابراین سازگاری فقط از روی نام برند مشخص نمی‌شود.

آموزش Main Stream، Sub Stream، H.264 و H.265

تنظیم Stream یکی از بخش‌های مهم دوره نصب دوربین مداربسته است. معمولاً Main Stream برای ضبط باکیفیت و Sub Stream برای Live View از راه دور با مصرف کمتر پهنای باند استفاده می‌شود.

پارامترهای اصلی تنظیم Stream دوربین

• Resolution
• Frame Rate یا FPS
• Bitrate
• Codec
• CBR یا VBR
• I-Frame Interval
• Smart Codec در تجهیزات پشتیبانی‌شده

تفاوت H.264 و H.265 در سیستم دوربین

در تجهیزات سازگار، H.265 می‌تواند نسبت به H.264 پهنای باند و فضای ذخیره‌سازی را کاهش دهد، اما انتخاب Codec باید با توجه به پشتیبانی Camera، NVR، VMS، مرورگر و نرم‌افزار موبایل انجام شود.

آموزش Frame Rate، Bitrate و پهنای باند دوربین IP

FPS بیشتر حرکت را روان‌تر ثبت می‌کند، اما معمولاً مصرف Storage و Bandwidth را افزایش می‌دهد. Bitrate خیلی پایین نیز می‌تواند در صحنه‌های شلوغ باعث افت جزئیات، Block شدن تصویر یا کاهش کیفیت شود.

تفاوت CBR و VBR در تنظیم دوربین

• CBR: Bitrate را نزدیک مقدار تعیین‌شده نگه می‌دارد.
• VBR: Bitrate را براساس پیچیدگی صحنه و محدوده تنظیم‌شده تغییر می‌دهد.

عوامل موثر بر پهنای باند پروژه CCTV

• تعداد Cameraها
• Resolution هر دوربین
• Frame Rate
• Codec
• Bitrate تنظیم‌شده
• Main Stream و Sub Stream
• تعداد Live View هم‌زمان
• ظرفیت Uplink سوئیچ‌ها
• Incoming Bandwidth دستگاه NVR

آموزش هارد DVR و NVR و محاسبه مدت ضبط

هارد سیستم نظارت تصویری ساعت‌های طولانی در حال نوشتن Video است. برای پروژه حرفه‌ای باید از HDD مناسب Surveillance و سازگار با دستگاه Recorder استفاده شود.

عوامل موثر بر ظرفیت هارد دوربین مداربسته

• تعداد دوربین‌ها
• Bitrate هر Camera
• ساعات ضبط در شبانه‌روز
• Continuous یا Event Recording
• مدت زمان نگهداری موردنیاز
• Codec
• رزولوشن و Frame Rate
• تعداد HDD Bay دستگاه
• ظرفیت قابل پشتیبانی هر Bay

فرمول تقریبی محاسبه فضای ذخیره‌سازی

برای تخمین اولیه می‌توان مجموع Bitrate دوربین‌ها را در مدت زمان ضبط محاسبه کرد؛ اما برای پروژه واقعی بهتر است Margin مناسب، نوع Recording و رفتار Codec نیز در نظر گرفته شود.

آموزش تنظیم ضبط دائمی، حرکتی و زمان‌بندی‌شده

حالت‌های متداول Recording در DVR و NVR

• Continuous Recording
• Motion Recording
• Event Recording
• Scheduled Recording
• ترکیب چند حالت براساس ساعت و روز

Motion Recording را قبل از تحویل پروژه تست کنید

اگر Motion Region، Sensitivity یا Schedule درست تنظیم نشده باشد، ممکن است اتفاق مهم Record نشود یا بالعکس دستگاه به‌دلیل سایه، باران، حرکت برگ درخت و تغییر نور دائماً ضبط کند.

آموزش Motion Detection و تشخیص انسان و خودرو

Motion Detection ساده معمولاً تغییر Pixelها را بررسی می‌کند. در تجهیزات دارای Video Analytics، امکاناتی مانند Person Detection، Vehicle Detection، Line Crossing و Intrusion Detection می‌توانند هشدارهای غیرضروری را کاهش دهند.

شرایط لازم برای عملکرد بهتر تحلیل هوشمند تصویر

• زاویه مناسب Camera
• اندازه کافی سوژه داخل تصویر
• نور مناسب محیط
• عدم استفاده از زاویه بیش از حد وسیع
• تنظیم صحیح Region
• انتخاب Sensitivity متناسب
• سازگاری Camera و Recorder با قابلیت موردنظر

آموزش بکاپ گرفتن از DVR و NVR

یکی از مهارت‌های ضروری نصاب، پیدا کردن فیلم یک زمان مشخص و Export صحیح آن است. مشتری ممکن است بعد از یک حادثه نیاز به فیلم چند دقیقه یا چند ساعت مشخص داشته باشد.

مراحل بکاپ گرفتن از تصاویر ضبط‌شده

1. تاریخ و ساعت حادثه را مشخص کنید.
2. Camera یا Channel صحیح را انتخاب کنید.
3. در Playback بازه موردنظر را پیدا کنید.
4. Start و End را تعیین کنید.
5. در صورت نیاز USB Storage را متصل کنید.
6. فرمت Export را انتخاب کنید.
7. فایل را ذخیره کنید.
8. Player موردنیاز را در صورت لزوم تهیه کنید.
9. فایل خروجی را روی سیستم دیگر آزمایش کنید.

وجود فایل روی فلش به معنی سالم بودن بکاپ نیست

قبل از تحویل Backup باید فایل باز شود و تصویر، صدا در صورت وجود و بازه زمانی موردنظر کنترل شوند.

آموزش انتقال تصویر دوربین روی موبایل و کامپیوتر

انتقال تصویر دوربین مداربسته روی گوشی یکی از خدمات پرتقاضای نصابان است. روش ارتباط به برند دستگاه، معماری شبکه و نیاز امنیتی پروژه بستگی دارد.

روش‌های رایج مشاهده دوربین از خارج شبکه

• P2P یا Cloud Service سازنده
• VPN
• ارتباط Site-to-Site
• IP Public در طراحی‌های مدیریت‌شده
• VMS و Server مرکزی برای پروژه‌های بزرگ

انتقال تصویر فقط اسکن QR Code نیست

یک نصاب باید بداند وقتی P2P Offline شد، چگونه Internet Connection، IP، Gateway، DNS، Date & Time، Server Status و تنظیمات Network را بررسی کند.

چک‌لیست رفع Offline بودن P2P

• بررسی اتصال اینترنت
• کنترل IP دستگاه
• بررسی Subnet و Gateway
• کنترل DNS
• تنظیم صحیح Date و Time
• بررسی وضعیت P2P Service
• کنترل Firmware از منبع رسمی در صورت نیاز

آموزش امنیت دوربین مداربسته و NVR

Camera، DVR و NVR در پروژه‌های جدید اغلب به شبکه متصل هستند و تنظیمات امنیتی ضعیف می‌تواند ریسک دسترسی غیرمجاز ایجاد کند. امنیت سایبری باید بخشی از فرآیند نصب و تحویل باشد.

چک‌لیست امنیتی قبل از تحویل CCTV

• تغییر Password پیش‌فرض
• استفاده از Password قوی و یکتا
• تعریف User با سطح دسترسی موردنیاز
• حذف Accountهای غیرضروری
• غیرفعال کردن Serviceهای بدون استفاده
• استفاده از HTTPS در تجهیزات سازگار
• دریافت Firmware از منبع رسمی سازنده
• تنظیم NTP و ساعت صحیح
• محدود کردن دسترسی Remote
• Backup گرفتن از Configuration در تجهیزات پشتیبانی‌شده

آموزش VLAN و شبکه مجزا برای دوربین مداربسته

در پروژه‌های حرفه‌ای می‌توان ترافیک Cameraها را از شبکه کاربران جدا کرد. استفاده از VLAN یا شبکه مجزا می‌تواند مدیریت تجهیزات، کنترل دسترسی و عیب‌یابی را ساده‌تر کند.

مزایای جداسازی شبکه دوربین

• تفکیک Video Traffic از شبکه کاربران
• مدیریت بهتر دسترسی‌ها
• کاهش ترافیک غیرمرتبط
• افزایش کنترل امنیتی
• عیب‌یابی ساده‌تر

تنظیم NTP برای هماهنگی زمان دوربین و NVR

اختلاف ساعت بین Camera و NVR هنگام بررسی حادثه مشکل ایجاد می‌کند. Time Zone، Date Format، NTP Server و ساعت تجهیزات باید قبل از تحویل کنترل شوند.

آموزش نصب دوربین بی‌سیم و Wi-Fi

دوربین Wireless برای برخی پروژه‌ها مناسب است، اما بی‌سیم بودن به معنی بدون کابل بودن نیست. بیشتر دوربین‌های Wi-Fi همچنان به برق نیاز دارند و کیفیت عملکرد آن‌ها به وضعیت شبکه بی‌سیم وابسته است.

موارد مهم قبل از نصب دوربین وایرلس

• قدرت Wi-Fi Signal
• فاصله تا Access Point
• تعداد و جنس دیوارها
• تداخل فرکانسی
• پهنای باند شبکه
• تعداد Cameraهای هم‌زمان
• منبع برق دوربین
• میزان پایداری موردنیاز پروژه

آموزش نصب دوربین Outdoor و آب‌بندی اتصالات

دوربین فضای باز باید براساس شرایط محیطی محل انتخاب شود. باران، گردوغبار، دمای بالا، سرما، رطوبت و تابش مستقیم خورشید روی عملکرد و طول عمر تجهیزات تاثیر دارند.

چک‌لیست نصب دوربین در فضای بیرونی

• بررسی IP Rating مناسب
• محافظت Connectorها در برابر آب
• استفاده از Junction Box مناسب
• ایجاد مسیر کابل بدون نفوذ آب
• استفاده از کابل مناسب Outdoor
• محافظت مکانیکی مسیر کابل
• کنترل Earth و Surge Protection در پروژه‌های مربوط

آموزش UPS و حفاظت برق سیستم دوربین مداربسته

قطع برق، Surge، آداپتور نامناسب و کیفیت پایین Power Supply می‌توانند باعث خاموشی یا خرابی تجهیزات شوند. اگر فقط Cameraها برق اضطراری داشته باشند ولی NVR یا PoE Switch خاموش شود، ضبط تصاویر ادامه پیدا نمی‌کند.

تجهیزاتی که باید در طراحی Backup Power بررسی شوند

• DVR یا NVR
• PoE Switch
• Router در صورت نیاز به Remote View
• Power Supply دوربین‌های غیر PoE
• تجهیزات شبکه حیاتی
• Monitor فقط در صورت نیاز واقعی پروژه

آموزش عیب‌یابی تصویر نداشتن دوربین آنالوگ

ترتیب تست هنگام No Video شدن دوربین

1. برق Camera را بررسی کنید.
2. Voltage را در محل دوربین اندازه‌گیری کنید.
3. Connector برق را کنترل کنید.
4. BNC را بررسی کنید.
5. کابل تصویر را تست کنید.
6. Channel دستگاه ضبط را کنترل کنید.
7. Video Format و Compatibility را بررسی کنید.
8. Camera را روی مسیر سالم آزمایش کنید.

عیب‌یابی مرحله‌ای بهتر از تعویض تصادفی قطعات است

در تعمیر و نصب حرفه‌ای، ابتدا مسیر مشکل مشخص می‌شود. تعویض هم‌زمان Camera، آداپتور و کابل بدون تست مرحله‌ای ممکن است فقط زمان عیب‌یابی را افزایش دهد.

آموزش عیب‌یابی دوربین IP که Online نمی‌شود

ترتیب تست دوربین شبکه هنگام قطع ارتباط

1. برق یا PoE را بررسی کنید.
2. Link LED پورت را کنترل کنید.
3. کابل شبکه را تست کنید.
4. IP دوربین را پیدا کنید.
5. Subnet را بررسی کنید.
6. Ping بگیرید.
7. Duplicate IP را بررسی کنید.
8. Username و Password را کنترل کنید.
9. در صورت پشتیبانی Web Interface را تست کنید.
10. Protocol و تنظیمات NVR را بررسی کنید.

آموزش عیب‌یابی PoE هنگام روشن نشدن دوربین

مواردی که در مسیر PoE باید تست شوند

• PoE بودن Port
• فعال بودن Port روی Switch
• PoE Budget
• استاندارد موردنیاز Camera
• کیفیت کابل و Connector
• طول مسیر
• افت ولتاژ ناشی از کابل نامناسب
• تست دوربین با Port سالم
• تست Port با Camera سالم

آموزش عیب‌یابی تصویر شب دوربین مداربسته

اگر تصویر شب سفید، تار، مه‌آلود، پرنویز یا بسیار تاریک است، نباید مستقیماً IR LED را خراب فرض کرد.

علت‌های رایج خراب شدن تصویر در شب

• بازتاب IR از دیوار یا سقف
• کثیفی Glass
• تار عنکبوت مقابل Lens
• رطوبت داخل Housing
• نور محیط نامناسب
• Exposure اشتباه
• Shutter نامناسب
• ایراد IR Cut
• افت Power

آموزش عیب‌یابی هارد DVR و NVR

نشانه‌های احتمالی مشکل Storage

• Recording انجام نمی‌شود.
• HDD Error نمایش داده می‌شود.
• ظرفیت دیسک شناسایی نمی‌شود.
• Playback قطع و وصل می‌شود.
• هارد صدای غیرعادی دارد.
• Storage برخلاف انتظار خیلی زود پر می‌شود.

Format کردن هارد اولین مرحله عیب‌یابی نیست

قبل از Format باید اهمیت تصاویر موجود، وضعیت SATA، برق HDD، شناسایی دیسک و سلامت Storage بررسی شود. در صورت خرابی سخت‌افزاری Recorder یا برد، هنرجویانی که می‌خواهند وارد بخش تعمیر شوند می‌توانند مباحث تخصصی‌تر را در آموزش تعمیر DVR دنبال کنند.

بازیابی رمز DVR و NVR با روش رسمی سازنده

در صورت فراموش شدن Password، بازیابی دسترسی باید از طریق Account مالک، روش رسمی Manufacturer یا فرآیند مجاز Service انجام شود.

آموزش اجرای پروژه دوربین برای فروشگاه و واحد تجاری

در پروژه فروشگاهی، دوربین‌ها باید براساس نقاط مهم کسب‌وکار جانمایی شوند و نصب تعداد زیاد Camera بدون هدف مشخص لزوماً پوشش بهتری ایجاد نمی‌کند.

نقاط مهم برای بررسی در یک فروشگاه

• ورودی و خروجی مشتریان
• صندوق
• راهروها
• قفسه‌ها و نقاط حساس
• انبار
• درب پشتی
• محل تحویل کالا
• فضای پیرامونی مجاز

آموزش طراحی دوربین برای کارخانه و محیط صنعتی

در کارخانه و پروژه‌های صنعتی، علاوه بر زاویه تصویر باید فاصله زیاد، گرما، گردوغبار، لرزش، برق، شبکه و مسیر Backbone نیز بررسی شوند.

موارد مهم طراحی CCTV صنعتی

• طول مسیر کابل‌ها
• استفاده از Fiber در مسیرهای مناسب
• کیفیت Rack و Cabinet
• دمای محیط تجهیزات
• Surge Protection
• PoE Budget
• Redundancy در پروژه‌های حساس
• تفکیک شبکه دوربین از سایر سیستم‌ها

آموزش فیبر نوری در پروژه‌های بزرگ دوربین IP

در کارخانه، Campus و پروژه‌های چندساختمانی ممکن است فاصله بین نقاط برای کابل مسی Ethernet مناسب نباشد. در چنین شرایطی Fiber می‌تواند برای Backbone پرظرفیت بین Switchها استفاده شود.

تجهیزات رایج Backbone فیبر دوربین مداربسته

• Fiber Optic Cable
• SFP Module
• Switch دارای SFP
• Patch Cord
• ODF یا Fiber Patch Panel
• تجهیزات حفاظت و مدیریت کابل

آموزش طراحی رک دوربین مداربسته

تجهیزات رایج داخل رک CCTV

• NVR یا Recording Server
• PoE Switch
• Patch Panel
• Router یا Firewall
• UPS
• PDU
• Fiber Patch Panel
• تجهیزات مدیریت کابل

Label کردن کابل‌ها زمان عیب‌یابی را کم می‌کند

کابل هر Camera بهتر است در سمت دوربین و سمت Rack شماره یا Label مشخص داشته باشد. در پروژه‌های چنددوربینه این کار هنگام پیدا کردن کابل، Switch Port و IP مربوط به هر Camera بسیار مفید است.

آموزش تهیه نقشه دوربین و جدول IP پروژه

مستندسازی یکی از کارهایی است که پروژه حرفه‌ای را از اجرای موقت جدا می‌کند. بعد از نصب باید مشخص باشد هر دوربین در کجا قرار دارد و به کدام IP و Switch Port متصل است.

نمونه اطلاعات مستندات پروژه CCTV

آموزش پروژه کامل دوربین IP از صفر تا تحویل

مراحل اجرای پروژه عملی تحت شبکه

1. بازدید محل پروژه
2. مشخص کردن هدف هر Camera
3. ترسیم Plan اولیه
4. تعیین نقاط کور
5. انتخاب نوع Camera
6. انتخاب Lens
7. انتخاب NVR
8. محاسبه Bandwidth
9. محاسبه Storage
10. انتخاب PoE Switch
11. محاسبه PoE Budget
12. تعیین محل Rack و Recorder
13. کابل‌کشی
14. سوکت‌زنی RJ45
15. تست کابل
16. نصب فیزیکی Camera
17. تنظیم IP
18. اضافه کردن Camera به NVR
19. تنظیم Resolution و Stream
20. تنظیم Image و Night Mode
21. تنظیم Recording
22. تنظیم Motion یا Analytics
23. راه‌اندازی Remote View
24. تغییر Passwordهای پیش‌فرض
25. تنظیم ساعت و NTP
26. گرفتن Backup آزمایشی
27. مستندسازی IP و کابل‌ها
28. تحویل و آموزش اولیه به مشتری

چک‌لیست تست نهایی قبل از تحویل دوربین مداربسته

• تمام Cameraها Online هستند.
• زاویه هر Camera کنترل شده است.
• Focus مناسب است.
• تصویر شب آزمایش شده است.
• نقاط حیاتی پوشش مناسب دارند.
• تاریخ و ساعت صحیح است.
• Recording برای تمام کانال‌ها تست شده است.
• Playback انجام شده است.
• Backup آزمایشی گرفته شده است.
• HDD بدون Error است.
• Remote View تست شده است.
• Passwordهای پیش‌فرض تغییر کرده‌اند.
• Userهای موردنیاز تعریف شده‌اند.
• تنظیمات امنیتی بررسی شده‌اند.
• کابل‌ها و Cameraها Label دارند.
• اطلاعات IP پروژه ثبت شده است.

روش تمرین برای تبدیل شدن به نصاب حرفه‌ای دوربین مداربسته

در یک کلاس کاربردی، هنرجو باید تجهیزات را شخصاً راه‌اندازی کند. تمرین مرحله‌ای باعث می‌شود منطق سیستم به‌جای منوی یک برند خاص یاد گرفته شود.

تمرین‌های عملی پیشنهادی در کارگاه

1. یک Camera آنالوگ را روشن و تست کنید.
2. BNC را شخصاً نصب کنید.
3. Camera را به DVR متصل کنید.
4. Video Format را تنظیم کنید.
5. یک IP Camera راه‌اندازی کنید.
6. سوکت RJ45 بزنید و کابل را تست کنید.
7. IP دوربین را تغییر دهید.
8. Camera را Ping کنید.
9. Camera را به NVR اضافه کنید.
10. PoE را تست کنید.
11. Main Stream و Sub Stream را تنظیم کنید.
12. Recording Schedule را تنظیم کنید.
13. Playback انجام دهید.
14. Backup بگیرید.
15. انتقال تصویر روی موبایل را فعال کنید.
16. چند Fault واقعی ایجاد و عیب‌یابی کنید.

ایجاد خطای کنترل‌شده یکی از بهترین روش‌های یادگیری عیب‌یابی است

مدرس می‌تواند بعد از راه‌اندازی سیستم، Gateway، Password، IP، PoE، کابل یا Storage را عمداً دچار اشکال کند. هنرجو باید بدون تعویض تصادفی تجهیزات، مشکل را با یک ترتیب منطقی پیدا کند.

ابزارهای موردنیاز برای نصب دوربین مداربسته

ابزارهای کاربردی نصاب در پروژه

• مولتی‌متر
• Network Cable Tester
• آچار Crimp شبکه
• ابزار نصب BNC متناسب با Connector
• سیم‌چین و سیم‌لخت‌کن
• پیچ‌گوشتی مناسب
• دریل و تجهیزات نصب
• تستر شبکه در پروژه‌های حرفه‌ای‌تر
• Laptop برای تنظیم Camera و NVR
• ابزار Label گذاری کابل‌ها

هدف کلاس این نیست که هنرجو صرفاً نام ابزارها را بداند؛ باید یاد بگیرد هر ابزار در کدام مرحله عیب‌یابی استفاده می‌شود.

بازار کار نصب دوربین مداربسته و خدمات قابل ارائه

سیستم‌های نظارت تصویری در ساختمان‌های مسکونی، فروشگاه‌ها، شرکت‌ها، پارکینگ‌ها، انبارها، کارخانه‌ها، مراکز درمانی و بسیاری از مجموعه‌های تجاری استفاده می‌شوند. به همین دلیل فعالیت نصاب فقط به پروژه‌های نصب جدید محدود نیست و بخش قابل توجهی از کار می‌تواند مربوط به ارتقا، Service و رفع خرابی سیستم‌های موجود باشد.

خدماتی که بعد از یادگیری می‌توانید انجام دهید

• نصب و راه‌اندازی دوربین مداربسته
• اجرای سیستم IP Camera
• تعویض دوربین‌های قدیمی
• ارتقای DVR و NVR
• اضافه کردن Camera جدید
• اضافه کردن یا ارتقای HDD
• انتقال تصویر روی موبایل
• رفع قطعی تصویر
• رفع Offline شدن Camera
• عیب‌یابی PoE
• تنظیم زاویه و کیفیت تصویر
• تنظیم Motion و Video Analytics
• سرویس دوره‌ای سیستم CCTV
• مستندسازی پروژه‌های شبکه دوربین

آموزش برآورد هزینه نصب دوربین مداربسته

قیمت یک پروژه را نمی‌توان فقط با ضرب تعداد Camera در یک عدد ثابت محاسبه کرد. نوع تجهیزات و شرایط اجرا روی هزینه نهایی تاثیر زیادی دارند.

عوامل موثر بر قیمت پروژه CCTV

• تعداد Camera
• Analog HD یا IP بودن سیستم
• رزولوشن دوربین‌ها
• نوع Lens
• مدل DVR یا NVR
• ظرفیت HDD
• PoE Switch و تجهیزات شبکه
• متراژ کابل
• ارتفاع و دشواری نصب
• داکت، لوله و متعلقات نصب
• رک و تجهیزات جانبی
• UPS و حفاظت برق
• اجرت نصب
• تنظیم شبکه و انتقال تصویر

آموزش تهیه پیش‌فاکتور پروژه دوربین مداربسته

اطلاعات ضروری در پیش‌فاکتور حرفه‌ای

• تعداد و مدل Cameraها
• رزولوشن و نوع Lens
• مدل Recorder
• تعداد Channel
• ظرفیت HDD
• مدل و ظرفیت PoE Switch
• نوع و متراژ کابل
• Rack و متعلقات
• Power Equipment
• UPS در صورت نیاز
• هزینه نصب و کابل‌کشی
• خدمات تنظیم و راه‌اندازی
• شرایط گارانتی تجهیزات و اجرا

مهارت‌های مکمل برای نصاب سیستم‌های امنیتی ساختمان

بعد از یادگیری دوربین مداربسته، آشنایی با سایر سیستم‌های حفاظتی باعث می‌شود بتوانید پروژه کامل‌تری به مشتری ارائه دهید. یکی از مرتبط‌ترین مسیرها آموزش نصب دزدگیر است که برای تکمیل مهارت اجرای سیستم‌های امنیتی ساختمان کاربرد دارد.

رشته‌های مکمل دوره نصب دوربین

• شبکه: برای اجرای حرفه‌ای IP CCTV و پروژه‌های چندسوئیچی
• دزدگیر اماکن: برای طراحی سیستم هشدار و ضدسرقت
• کنترل تردد: برای Access Control و مدیریت ورود و خروج
• اعلام حریق: برای پروژه‌های ایمنی ساختمان
• فیبر نوری: برای Backbone پروژه‌های بزرگ
• UPS: برای طراحی برق اضطراری تجهیزات
• تعمیر DVR و NVR: برای ورود به عیب‌یابی سخت‌افزاری دستگاه‌های ضبط

چک‌لیست مهارت هنرجو پس از دوره نصب دوربین مداربسته

• تفاوت Analog HD و IP را تشخیص می‌دهم.
• DVR، XVR و NVR را می‌شناسم.
• دوربین مناسب هر محیط را انتخاب می‌کنم.
• Lens مناسب را تشخیص می‌دهم.
• محل نصب Camera را طراحی می‌کنم.
• نقاط کور پروژه را بررسی می‌کنم.
• BNC نصب می‌کنم.
• RJ45 نصب می‌کنم.
• کابل شبکه را تست می‌کنم.
• PoE Switch و PoE Budget را بررسی می‌کنم.
• IP و Subnet را تنظیم می‌کنم.
• مشکل Duplicate IP را تشخیص می‌دهم.
• Camera را به NVR اضافه می‌کنم.
• ONVIF را در پروژه سازگار تنظیم می‌کنم.
• Main Stream و Sub Stream را تنظیم می‌کنم.
• Resolution، FPS و Bitrate را تنظیم می‌کنم.
• Recording Schedule را راه‌اندازی می‌کنم.
• Motion Detection را تنظیم می‌کنم.
• هارد موردنیاز پروژه را تخمین می‌زنم.
• Playback انجام می‌دهم.
• از تصاویر Backup می‌گیرم.
• انتقال تصویر روی موبایل را راه‌اندازی می‌کنم.
• P2P Offline را عیب‌یابی می‌کنم.
• تصویر شب را بررسی و عیب‌یابی می‌کنم.
• Offline شدن دوربین IP را مرحله‌به‌مرحله تست می‌کنم.
• مشکلات PoE را بررسی می‌کنم.
• تنظیمات امنیتی اولیه را انجام می‌دهم.
• جدول IP و مستندات پروژه تهیه می‌کنم.
• سیستم را قبل از تحویل به‌صورت کامل تست می‌کنم.
