آموزش تعمیرات موتور EF7 سمند و دنا

آموزش تعمیر دنا و سمند از موتور EF7 تا برق، دیاگ و ECU

آموزش تعمیر دنا و سمند برای افرادی طراحی شده است که می‌خواهند تعمیرات خانواده سمند، سورن، دنا و دنا پلاس را به‌صورت اصولی و کارگاهی یاد بگیرند. مسیر آموزش فقط به باز و بست موتور محدود نیست و مباحث مهمی مانند تعمیر موتور EF7، عیب‌یابی موتور XU7 و TU5 در مدل‌های مربوط، گیربکس دستی و اتوماتیک، برق خودرو، سیستم انژکتور، دیاگ، ECU، خنک‌کاری، روغن‌کاری، کولر و تجهیزات برقی بدنه نیز بررسی می‌شوند.

در این کلاس، هنرجو ابتدا با ساختمان خودرو، ابزارهای تعمیرگاهی و روش خواندن اطلاعات فنی آشنا می‌شود و سپس وارد مراحل واقعی تست، اندازه‌گیری، باز و بست، تشخیص خرابی و تعمیر می‌شود. در سطح پیشرفته نیز ایرادهایی مانند ریپ زدن موتور EF7، افت کمپرس، روغن‌سوزی، صدای غیرعادی موتور، افزایش دمای آب، اختلال CVVT، خطاهای سنسورها، مشکلات گیربکس و خطاهای ECU روی نمونه‌های واقعی یا شبیه‌سازی‌شده بررسی می‌شوند. 🔧🚗

مسیر یادگیری تعمیرات دنا و سمند در کلاس عملی

آموزش به شکلی مرحله‌ای انجام می‌شود تا هنرجو بین مباحث مکانیک، برق و الکترونیک خودرو ارتباط منطقی ایجاد کند. ابتدا ساختار خودرو و عملکرد سیستم‌ها بررسی می‌شود، سپس تست‌های پایه انجام شده و در مرحله بعد هنرجو وارد تعمیر موتور، گیربکس، برق، دیاگ و ECU می‌شود.

آموزش تعمیرات دنا و دنا پلاس به‌صورت تخصصی

آموزش تعمیر دنا و دنا پلاس شامل بخش‌های مکانیکی، الکتریکی و الکترونیکی خودرو است. با توجه به تفاوت سال تولید، نوع موتور، گیربکس، ECU و سطح تجهیزات، تعمیرکار باید قبل از شروع کار مشخصات دقیق همان خودرو را شناسایی کند و از یک روش ثابت برای همه نسخه‌ها استفاده نکند.

در بخش مکانیکی، موتور EF7، تایمینگ، روغن‌کاری، خنک‌کاری، سرسیلندر و مجموعه سیلندر و پیستون بررسی می‌شوند. در بخش برق نیز هنرجو با سنسورها، کوئل، انژکتور، دریچه گاز، جعبه فیوز، رله‌ها، سیم‌کشی، تجهیزات بدنه و سیستم تهویه آشنا می‌شود. برای تکمیل مهارت‌های الکتریکی می‌توان مباحث آموزش برق خودرو را نیز به‌صورت تخصصی‌تر دنبال کرد.

شناخت سیستم‌های اصلی دنا و دنا پلاس

هنرجو ابتدا موتور، گیربکس، سیستم سوخت‌رسانی، خنک‌کاری، ترمز، فرمان، برق موتور و برق بدنه را به‌عنوان سیستم‌هایی مرتبط با یکدیگر بررسی می‌کند. این شناخت کمک می‌کند یک علامت خرابی به اشتباه به یک قطعه خاص نسبت داده نشود.

عیب‌یابی موتور دنا قبل از باز کردن موتور

قبل از باز کردن موتور، مواردی مانند صدای موتور، وضعیت دود اگزوز، سطح مایعات، تست کمپرس، فشار روغن، دمای موتور، DTCها و Live Data بررسی می‌شوند. در صورت نیاز، تست‌های تکمیلی مانند Leak-down Test نیز برای محدود کردن محل نشتی کمپرس قابل استفاده است.

آموزش برق دنا با نقشه و مولتی‌متر

تست باتری، فیوز، رله، تغذیه، اتصال بدنه، سنسورها، عملگرها و دسته‌سیم به‌صورت مرحله‌ای انجام می‌شود. در تعمیر خودروهای جدید، Wiring Diagram، Pinout و Voltage Drop Test ابزارهای مهم تشخیص عیب هستند.

آموزش دیاگ دنا و تحلیل پارامترهای موتور

هنرجو یاد می‌گیرد هدف دستگاه دیاگ فقط پاک کردن خطا نیست. کد خطا باید همراه با Freeze Frame، شرایط ایجاد خطا و Live Data بررسی شود تا مشخص شود ایراد از سنسور، سیم‌کشی، تغذیه، سیستم مکانیکی یا ECU است.

آموزش تعمیر سمند EF7، XU7 و مدل‌های مختلف

آموزش تعمیر سمند محدود به یک موتور نیست. خانواده سمند در مدل‌ها و سال‌های مختلف با مجموعه‌های فنی متفاوت عرضه شده و تعمیرکار باید ابتدا نوع موتور، سیستم مدیریت موتور و تجهیزات همان خودرو را شناسایی کند.

در کلاس، موتور، سیستم سوخت‌رسانی، برق، گیربکس، ترمز، تعلیق و تجهیزات رفاهی بررسی می‌شوند. هدف این است که هنگام ورود یک سمند به تعمیرگاه، هنرجو بتواند از روی علائم و تست‌های اولیه مسیر صحیح عیب‌یابی را انتخاب کند.

تفاوت موتور EF7 و XU7 در تعمیرات

ساختار سرسیلندر، تایمینگ، سیستم سوخت‌رسانی، روغن‌کاری و برخی تجهیزات کنترلی این موتورها با یکدیگر تفاوت دارند. بنابراین روش باز و بست، اندازه‌گیری و عیب‌یابی باید براساس کد موتور و اطلاعات تعمیراتی همان نسخه انجام شود.

آموزش تعمیر سیستم خنک‌کاری سمند

رادیاتور، ترموستات، واترپمپ، فن، سنسور دمای آب، مدار فرمان فن، مسیر مایع خنک‌کننده و وجود هوا در مدار بررسی می‌شوند. در عیب‌یابی داغ کردن موتور نباید بلافاصله واشر سرسیلندر را مقصر دانست.

آموزش عیب‌یابی برق سمند با نقشه

دسته‌سیم موتور و بدنه، جعبه فیوز، رله‌ها، اتصال‌های بدنه، سنسورها و عملگرها با مولتی‌متر و نقشه سیم‌کشی بررسی می‌شوند. تعمیرکار ابتدا مسیر مدار را محدود می‌کند و سپس سراغ باز کردن دسته‌سیم می‌رود.

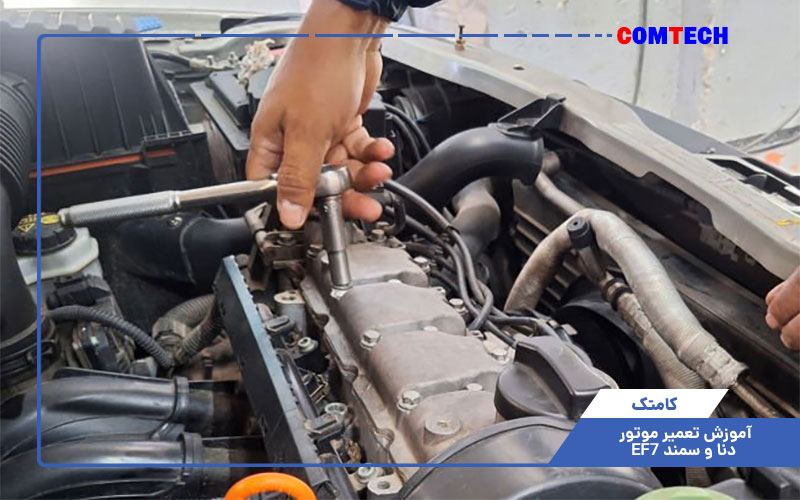

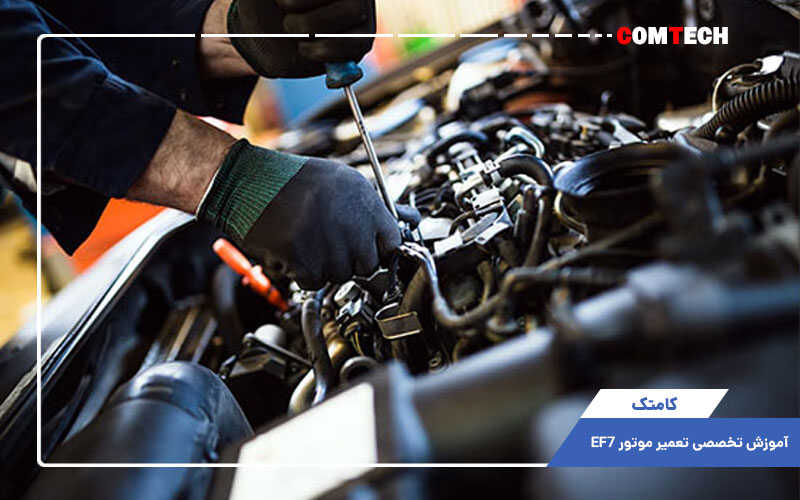

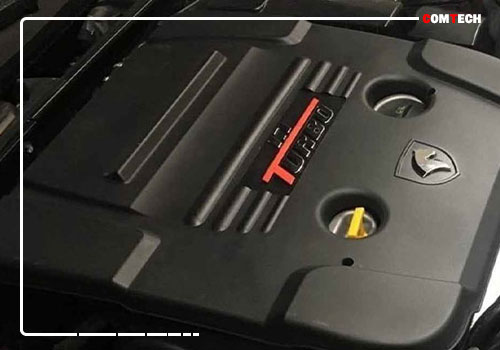

آموزش تخصصی تعمیر موتور EF7 برای بازار کار

موتور EF7 از موتورهای مهم مورد استفاده در خانواده دنا، سمند EF7 و سورن است. تعمیر صحیح آن نیازمند شناخت ساختمان موتور، تایمینگ، سوپاپ‌ها، روغن‌کاری، خنک‌کاری، سیستم مدیریت موتور و تجهیزات کنترلی است.

در کلاس ابتدا موتور کامل و محل قطعات مهم بررسی می‌شود؛ سپس هنرجو مراحل باز کردن، شست‌وشو، بازرسی، اندازه‌گیری، تصمیم‌گیری برای تعمیر یا تعویض قطعه و مونتاژ نهایی را تمرین می‌کند.

شناخت بلوک، سرسیلندر و قطعات داخلی موتور EF7

بلوک سیلندر، سرسیلندر، پیستون، شاتون، میل‌لنگ، میل‌سوپاپ، سوپاپ‌ها و مسیرهای روغن و مایع خنک‌کننده بررسی می‌شوند. هنرجو باید قبل از باز کردن موتور ارتباط عملکرد این قطعات با یکدیگر را درک کند.

آموزش باز و بست کامل موتور EF7

باز کردن موتور با ترتیب مشخص انجام شده و قطعات برای بازرسی علامت‌گذاری و دسته‌بندی می‌شوند. هنگام مونتاژ نیز تمیزی سطوح، روانکاری اولیه، ترتیب بستن و Torque Specification پیچ‌های حساس براساس اطلاعات فنی همان موتور رعایت می‌شود.

آموزش اندازه‌گیری سایش قطعات موتور EF7

در تعمیر اساسی، ظاهر قطعه معیار کافی نیست. قطر سیلندر، وضعیت پیستون، ژورنال‌های میل‌لنگ، لقی‌ها و سطوح تماس با ابزار دقیق اندازه‌گیری شده و نتیجه با محدوده مجاز تعمیراتی مقایسه می‌شود.

ابزارهای اندازه‌گیری موتور در کلاس

• Torque Wrench برای اعمال گشتاور صحیح
• Feeler Gauge برای اندازه‌گیری لقی
• Micrometer برای اندازه‌گیری دقیق قطعات
• Vernier Caliper برای اندازه‌گیری عمومی
• Dial Gauge برای بررسی لقی و تاب
• Compression Tester برای تست کمپرس
• Oil Pressure Gauge برای فشار روغن
• خط‌کش صافی و ابزار مناسب کنترل سطح

آموزش تایم‌گیری موتور EF7 به روش اصولی

تنظیم صحیح Timing برای هماهنگی میل‌لنگ و میل‌سوپاپ ضروری است. اشتباه در تایم می‌تواند باعث بد کار کردن، افت توان، ثبت خطای همبستگی سنسورها و در شرایط خاص آسیب مکانیکی موتور شود.

کنترل وضعیت تایم قبل از باز کردن قطعات

موقعیت میل‌لنگ، میل‌سوپاپ و علائم مرجع قبل از باز کردن بررسی می‌شوند. تعمیرکار نباید تنها به علامت‌هایی که قبلاً روی قطعات ایجاد شده اعتماد کند.

تنظیم میل‌لنگ و میل‌سوپاپ EF7

موتور در وضعیت تعیین‌شده قرار گرفته و موقعیت قطعات با روش و ابزار مناسب همان نسخه موتور کنترل می‌شود. پس از نصب، چرخش مکانیکی موتور نیز قبل از استارت بررسی می‌شود.

بررسی تسمه، هرزگرد و متعلقات تایم

تسمه، سفت‌کن، هرزگردها و سایر متعلقات به‌صورت یک مجموعه بررسی می‌شوند. وجود لقی، صدای بلبرینگ، نشتی یا نصب نامناسب می‌تواند عمر مجموعه تایم را کاهش دهد.

تست موتور بعد از تایم‌گیری

پس از مونتاژ، وضعیت مکانیکی، صدای موتور، DTCها و پارامترهای مرتبط بررسی می‌شوند و هرگونه صدای غیرعادی یا خطای زمان‌بندی قبل از تحویل خودرو پیگیری می‌شود.

آموزش سرسیلندر EF7 و تشخیص خرابی واشر

افت کمپرس، نشتی بین محفظه احتراق و سیستم خنک‌کاری، تاب سطح سرسیلندر و خرابی سوپاپ‌ها از موارد مهمی هستند که در تعمیر موتور بررسی می‌شوند.

تشخیص علائم خرابی واشر سرسیلندر EF7

کاهش مایع خنک‌کننده، افزایش فشار مدار، تغییر غیرعادی سطح مایعات، افت کمپرس و سابقه داغ کردن موتور از نشانه‌هایی هستند که باید با تست‌های تکمیلی بررسی شوند. وجود یک علامت به‌تنهایی برای تشخیص قطعی کافی نیست.

باز کردن سرسیلندر بدون آسیب

ترتیب باز کردن پیچ‌ها، جداسازی قطعات متصل و نگهداری صحیح اجزا اهمیت دارد. سطح سرسیلندر و بلوک نیز باید از آسیب مکانیکی هنگام جداسازی محافظت شوند.

کنترل تاب و سطح سرسیلندر

Flatness سطح با ابزار مناسب کنترل می‌شود و در صورت خارج بودن از محدوده مجاز، تصمیم‌گیری برای عملیات ماشین‌کاری باید براساس اندازه‌گیری انجام شود.

بستن سرسیلندر با گشتاور و زاویه صحیح

ترتیب Tightening، گشتاور و در موتورهایی که روش زاویه‌ای دارند، زاویه بستن باید دقیقاً مطابق دستورالعمل تعمیراتی همان موتور اجرا شود.

آموزش شیم‌گیری و تنظیم لقی سوپاپ EF7

Valve Clearance نامناسب می‌تواند روی صدای موتور، عملکرد سوپاپ‌ها، راندمان و در موارد شدید روی آب‌بندی محفظه احتراق اثر بگذارد. تنظیم لقی باید براساس اندازه‌گیری واقعی انجام شود.

اندازه‌گیری لقی سوپاپ‌ها

با Feeler Gauge مقدار Clearance اندازه‌گیری شده و وضعیت دمای موتور و موقعیت میل‌سوپاپ مطابق دستورالعمل رعایت می‌شود.

تشخیص لقی کم یا زیاد

صدای موتور به‌تنهایی معیار تشخیص نیست. ابتدا مقدار لقی اندازه‌گیری شده و سپس با محدوده فنی مقایسه می‌شود.

انتخاب شیم مناسب

ضخامت شیم جدید براساس اندازه‌گیری انجام‌شده انتخاب می‌شود و پس از نصب نیز Clearance مجدداً کنترل می‌گردد.

آموزش سیستم CVVT موتور EF7 و روش عیب‌یابی

CVVT برای تغییر زمان‌بندی سوپاپ در شرایط مختلف عملکرد موتور استفاده می‌شود. عملکرد این سیستم به وضعیت مکانیکی تایم، فشار و کیفیت روغن، شیر کنترل و فرمان ECU وابسته است.

شناخت منطق عملکرد CVVT

هنرجو بررسی می‌کند ECU براساس دور موتور، بار، دما و سایر پارامترهای مرتبط چگونه فرمان تغییر زمان‌بندی را صادر می‌کند.

تست شیر کنترل CVVT

تغذیه، سیم‌کشی، اتصال و وضعیت مکانیکی شیر بررسی می‌شوند. قبل از تعویض قطعه باید وضعیت روغن‌کاری و فشار روغن نیز کنترل شود.

بررسی خطاهای CVVT با دیاگ

DTCها، وضعیت سنسور میل‌لنگ و میل‌سوپاپ و پارامترهای پشتیبانی‌شده در Live Data بررسی می‌شوند.

تفکیک خرابی مکانیکی از الکتریکی

خطای مرتبط با Timing الزاماً به معنی خرابی شیر CVVT نیست. تایم مکانیکی، فشار روغن، سیم‌کشی، سنسورها و ECU نیز باید در مسیر تشخیص عیب بررسی شوند.

آموزش سیستم روغن‌کاری موتور EF7

سیستم روغن‌کاری وظیفه کاهش اصطکاک، انتقال حرارت و محافظت از قطعات متحرک را دارد. افت واقعی فشار روغن می‌تواند در مدت کوتاهی آسیب جدی ایجاد کند.

شناخت اویل پمپ و مسیر روغن

پمپ روغن، فیلتر و مسیرهای اصلی Lubrication بررسی می‌شوند تا هنرجو بداند فشار روغن چگونه به یاتاقان‌ها و سایر نقاط موتور می‌رسد.

اندازه‌گیری فشار روغن موتور

در صورت مشاهده چراغ هشدار یا علائم Low Oil Pressure، تنها تعویض سنسور کافی نیست. فشار واقعی با گیج مناسب و در شرایط فنی مشخص اندازه‌گیری می‌شود.

تشخیص علت روشن شدن چراغ روغن

سطح و کیفیت روغن، فیلتر، سنسور، سیم‌کشی، پمپ و لقی‌های داخلی موتور از عوامل قابل بررسی هستند.

عیب‌یابی نشتی روغن دنا و سمند

قبل از تعمیر، محل موتور تمیز شده و منشأ واقعی نشتی از کاسه‌نمد، واشر، درپوش یا سایر نقاط مشخص می‌شود تا قطعه سالم بدون دلیل تعویض نشود.

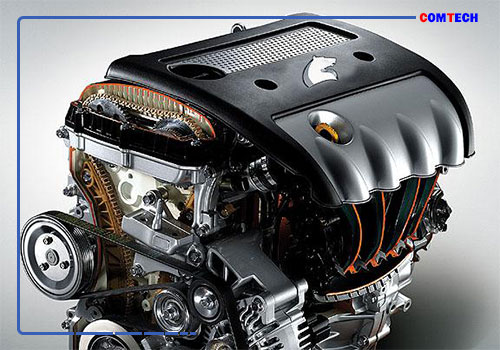

آموزش سیستم خنک‌کاری دنا و سمند

داغ کردن موتور باید سریع و مرحله‌ای بررسی شود. ادامه استفاده از خودرویی که دمای موتور آن غیرعادی بالا می‌رود می‌تواند به سرسیلندر، واشر و قطعات داخلی آسیب وارد کند.

تست ترموستات، واترپمپ و گردش آب

عملکرد Thermostat، Water Pump، وضعیت گردش مایع خنک‌کننده، نشتی و Air Lock بررسی می‌شوند.

عیب‌یابی فن رادیاتور

موتور فن، فیوز، رله، سیم‌کشی، سنسور دما و فرمان ECU بررسی می‌شوند تا خرابی الکتریکی از ایراد اصلی سیستم خنک‌کننده تفکیک شود.

بررسی سنسور دمای آب با دیاگ

Coolant Temperature نمایش‌داده‌شده در Live Data با شرایط واقعی موتور مقایسه می‌شود. عدد غیرمنطقی می‌تواند ناشی از سنسور، سیم‌کشی یا اتصال باشد.

تشخیص علت بالا رفتن دمای موتور

ترموستات، واترپمپ، رادیاتور، فن، مسیر آب، درپوش سیستم، واشر سرسیلندر و شرایط احتراق باید براساس علائم بررسی شوند.

آموزش تست کمپرس و تشخیص خرابی موتور EF7

Compression Test یکی از تست‌های مهم برای ارزیابی وضعیت مکانیکی موتور است. اختلاف غیرعادی بین سیلندرها می‌تواند نشانه وجود مشکل در سوپاپ، رینگ، پیستون یا آب‌بندی سرسیلندر باشد.

تست کمپرس سیلندرها

شرایط انجام تست برای همه سیلندرها یکسان نگه داشته می‌شود تا نتایج قابل مقایسه باشند. عدد اندازه‌گیری‌شده باید با مشخصات فنی و وضعیت سایر سیلندرها مقایسه شود.

تفسیر کمپرس پایین

کمپرس پایین فقط وجود یک مشکل مکانیکی احتمالی را نشان می‌دهد و محل دقیق خرابی را مشخص نمی‌کند. در صورت نیاز تست Leak-down و بررسی‌های تکمیلی انجام می‌شود.

تفکیک خرابی سوپاپ از رینگ و پیستون

کمپرس، مصرف روغن، دود اگزوز، نتیجه تست نشتی و سایر علائم کنار یکدیگر تحلیل می‌شوند تا از باز کردن غیرضروری موتور جلوگیری شود.

آموزش سیستم سوخت‌رسانی و انژکتور EF7

سیستم سوخت باید در شرایط مختلف موتور مقدار مناسب سوخت را تأمین کند. اختلال در پمپ، فشار سوخت، انژکتور، سنسورها یا فرمان ECU می‌تواند باعث افت توان، بد روشن شدن یا کارکرد نامنظم موتور شود.

شناخت پمپ بنزین، ریل و انژکتور

مسیر سوخت، پمپ، ریل و Injectorها معرفی شده و ارتباط آن‌ها با فرمان ECU بررسی می‌شود.

تست عملکرد انژکتور

فرمان الکتریکی، سیم‌کشی و عملکرد سیلندرها بررسی می‌شوند. در صورت نیاز از تست‌های مقایسه‌ای برای تشخیص انژکتور مشکوک استفاده می‌شود.

تشخیص افت فشار سوخت و افت شتاب

افت Fuel Pressure می‌تواند باعث کمبود سوخت، کاهش قدرت و بد روشن شدن شود. تشخیص باید با ابزار اندازه‌گیری و بررسی فرمان‌های سیستم انجام شود.

آموزش سنسورها و عملگرهای موتور EF7

ECU برای مدیریت موتور به اطلاعات سنسورها وابسته است. در کلاس، عملکرد سنسورها فقط حفظ نمی‌شود و هنرجو یاد می‌گیرد مقدار واقعی، تغذیه، اتصال بدنه، سیم سیگنال و Live Data را بررسی کند.

سنسور دور موتور و میل‌سوپاپ

Crankshaft Position Sensor و Camshaft Position Sensor برای تشخیص موقعیت و هماهنگی موتور اهمیت دارند. در عیب‌یابی حرفه‌ای، تغذیه، سیم‌کشی و در صورت نیاز شکل موج سیگنال بررسی می‌شود.

سنسور دمای آب و هوای ورودی

مقادیر نمایش داده شده در دیاگ باید با شرایط واقعی خودرو سازگار باشند. برای مثال، عدد غیرواقعی در موتور سرد می‌تواند سرنخ خوبی برای عیب‌یابی باشد.

سنسور اکسیژن و اصلاح سوخت

Oxygen Sensor همراه با اطلاعات مرتبط با Fuel Trim، در ECUهایی که این پارامترها را در اختیار قرار می‌دهند، برای تحلیل وضعیت ترکیب سوخت و هوا استفاده می‌شود.

ناک سنسور و تشخیص احتراق نامناسب

عملکرد Knock Sensor و واکنش سیستم مدیریت موتور به احتراق ضربه‌ای بررسی می‌شود و از تعویض قطعه فقط براساس یک کد خطا پرهیز می‌شود.

آموزش دیاگ دنا و سمند برای عیب‌یابی واقعی

آموزش دیاگ دنا و سمند از خواندن کدهای خطا شروع می‌شود اما به آن محدود نیست. تعمیرکار باید Freeze Frame، Live Data، شرایط ایجاد خطا و ارتباط نتیجه دیاگ با تست‌های واقعی خودرو را بررسی کند.

ثبت کد خطا قبل از پاک کردن

قبل از Clear کردن DTC، شماره خطا و اطلاعات مرتبط ثبت می‌شوند. پاک کردن فوری کد می‌تواند بخشی از اطلاعات مفید تشخیص را از بین ببرد.

تحلیل Live Data موتور

RPM، دمای مایع خنک‌کننده، موقعیت دریچه گاز، وضعیت سنسور اکسیژن و سایر پارامترهای قابل پشتیبانی متناسب با نوع ECU بررسی می‌شوند.

تست عملگر با دستگاه دیاگ

در یونیت‌هایی که قابلیت Actuator Test دارند، برخی خروجی‌ها با فرمان دیاگ فعال می‌شوند تا مدار کنترل و پاسخ عملگر بررسی شود.

تفکیک خطای سنسور از سیم‌کشی

وجود DTC مربوط به یک سنسور لزوماً به معنی خراب بودن خود سنسور نیست. Power، Ground، Wiring، Connector و شرایط مکانیکی باید بررسی شوند.

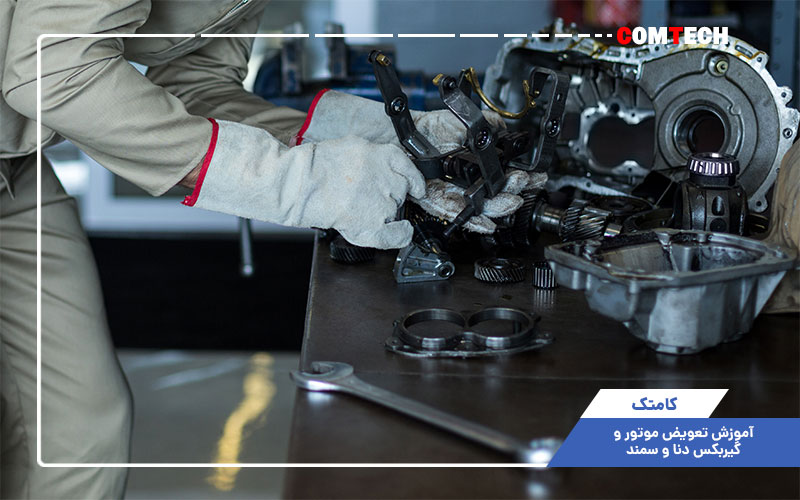

آموزش تعمیر گیربکس دستی و اتوماتیک دنا

دنا در نسخه‌های مختلف با مجموعه‌های انتقال قدرت متفاوت عرضه شده است؛ بنابراین قبل از هر سرویس باید نوع دقیق Gearbox و روش تعمیر مربوط به همان نسخه شناسایی شود.

شناخت چرخ‌دنده، شفت و سینکرونایزر

Gear، Shaft، Synchronizer، Bearing و Differential معرفی می‌شوند و ارتباط خرابی هر بخش با صدا، لقی، سخت جا رفتن دنده و سایر علائم بررسی می‌گردد.

باز و بست گیربکس دستی

گیربکس مرحله‌ای باز شده و قطعات از نظر سایش، شکستگی، خوردگی دنده‌ها، وضعیت بلبرینگ و لقی بررسی می‌شوند.

تشخیص علت زوزه یا سخت جا رفتن دنده

کلاچ، مکانیزم تعویض دنده، سینکرونایزر، چرخ‌دنده و بلبرینگ‌ها براساس نوع علامت بررسی می‌شوند.

عیب‌یابی گیربکس اتوماتیک دنا

در مدل‌های اتوماتیک ابتدا نوع گیربکس شناسایی شده و سپس روغن، سولنوئیدها، سنسورها، Valve Body، TCU و بخش‌های مکانیکی براساس ساختار همان مجموعه بررسی می‌شوند.

تحلیل خطاهای گیربکس با دیاگ

DTC، دمای روغن، وضعیت دنده درخواستی و پارامترهای پشتیبانی‌شده بررسی می‌شوند تا ایراد الکتریکی، هیدرولیکی و مکانیکی از یکدیگر تفکیک شوند.

آموزش سرویس روغن گیربکس

نوع Fluid، روش کنترل Level، دمای اندازه‌گیری و فرآیند سرویس باید مطابق Specification همان گیربکس باشد.

آموزش باز و نصب موتور و گیربکس دنا و سمند

خارج کردن موتور یا گیربکس از روی خودرو باید با ابزار مناسب و رعایت اصول ایمنی انجام شود. هدف این بخش جلوگیری از آسیب به سیم‌کشی، شیلنگ‌ها، کانکتورها، پایه‌ها و مجموعه انتقال قدرت است.

آماده‌سازی خودرو قبل از باز کردن موتور

باتری و اتصالات مرتبط ایمن شده و مایعات و قطعاتی که باید جدا شوند براساس دستورالعمل مشخص می‌شوند.

جداسازی سیم‌کشی و اتصالات

کانکتورها، Harness، خطوط سوخت و شیلنگ‌ها بدون کشیدن سیم یا اعمال فشار غیرضروری جدا و علامت‌گذاری می‌شوند.

استفاده صحیح از جک گیربکس و استند موتور

ابزار نگهدارنده مناسب برای کنترل وزن مجموعه استفاده می‌شود تا هم ایمنی تعمیرکار و هم سلامت قطعات حفظ شود.

کنترل نهایی پس از نصب

سطح مایعات، نشتی، اتصالات، پایه‌ها، DTC و عملکرد خودرو قبل از تحویل بررسی می‌شوند.

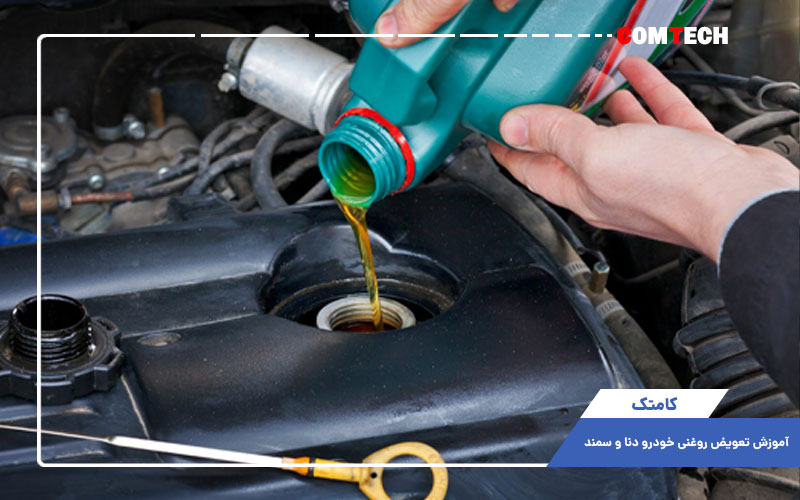

آموزش تعویض روغن دنا و سمند به‌صورت حرفه‌ای

آموزش تعویض روغنی دنا و سمند فقط تخلیه و پر کردن روغن نیست. تعمیرکار باید مشخصات روغن مناسب را براساس موتور، توصیه سازنده و شرایط سرویس انتخاب کند.

انتخاب روغن مناسب EF7، XU7 و TU5

Viscosity و سطح Performance باید براساس توصیه فنی همان موتور انتخاب شوند و نباید یک روغن بدون بررسی برای تمام موتورهای خانواده دنا و سمند پیشنهاد شود.

تعویض فیلتر روغن بدون نشتی

محل نشیمن فیلتر تمیز شده و وضعیت آب‌بندی، رزوه و روش بستن بررسی می‌شود.

تعویض فیلتر هوا، بنزین و کابین

محل و جهت نصب فیلترها بررسی شده و قطعه متناسب با نسخه خودرو استفاده می‌شود.

کنترل نشتی بعد از سرویس

فیلتر روغن، پیچ تخلیه و نقاط قابل مشاهده پس از روشن شدن موتور دوباره کنترل می‌شوند.

بررسی فشار روغن و صدای موتور

روشن ماندن غیرعادی چراغ روغن یا ایجاد صدای جدید بعد از سرویس باید بلافاصله بررسی شود.

آموزش برق دنا و سمند با نقشه‌خوانی حرفه‌ای

برق خودرو شامل باتری، سیستم شارژ، استارت، سیم‌کشی موتور، تجهیزات بدنه، سنسورها، عملگرها، رله‌ها، فیوزها و یونیت‌های کنترلی است.

آموزش مولتی‌متر در برق خودرو

اندازه‌گیری Voltage، Resistance، Continuity و Voltage Drop آموزش داده می‌شود. هنرجو همچنین یاد می‌گیرد چه زمانی اندازه‌گیری مقاومت مناسب نیست و چه زمانی تست مدار در حالت بار نتیجه دقیق‌تری می‌دهد.

خواندن نقشه سیم‌کشی موتور و بدنه

مسیر Fuse، Relay، Ground، Connector، Sensor، Actuator و ECU روی Wiring Diagram دنبال می‌شود تا محل احتمالی Fault محدود گردد.

تشخیص قطعی و اتصال نامناسب

به‌جای باز کردن کامل دسته‌سیم، مدار به بخش‌های کوچک‌تر تقسیم شده و هر قسمت با تست مناسب بررسی می‌شود.

تست اتصال بدنه و افت ولتاژ

Ground نامناسب می‌تواند چند خطای ظاهراً نامرتبط ایجاد کند. Voltage Drop Test یکی از روش‌های کاربردی برای تشخیص اتصال ضعیف در مدارهای پرجریان است.

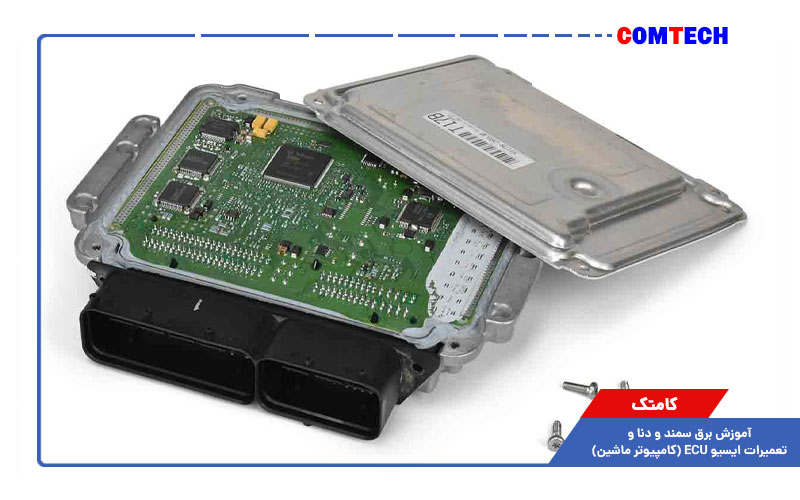

آموزش ECU دنا و سمند از تست تغذیه تا تعمیر برد

نوع ECU در خودروهای دنا و سمند ممکن است براساس مدل موتور، سال ساخت و سیستم مدیریت موتور متفاوت باشد. بنابراین اولین مرحله، شناسایی یونیت، Pinout و Software Version است.

برای یادگیری تخصصی‌تر عیب‌یابی سخت‌افزاری و نرم‌افزاری کامپیوتر خودرو، صفحه آموزش تعمیر ECU نیز از مباحث مرتبط با این بخش است.

شناخت ECUهای مختلف خودرو

ساختار کلی ECU، ورودی‌های سنسورها، خروجی‌های عملگرها، تغذیه و Ground بررسی می‌شوند و تفاوت Pinout یونیت‌های مختلف مورد توجه قرار می‌گیرد.

تست تغذیه ECU قبل از تعویض

پیش از مشکوک شدن به خود ECU، ولتاژ باتری، فیوز، رله، Power، Ground و Communication بررسی می‌شوند.

آموزش تعمیر برد ECU در سطح قطعه

در بخش تخصصی، مدار تغذیه، برخی Driverها، مسیرهای ورودی و خروجی و قطعات قابل سرویس بررسی می‌شوند. تعمیر برد پس از اثبات خرابی خود یونیت انجام می‌شود.

ابزارهای تخصصی تعمیر ECU

• مولتی‌متر دیجیتال
• منبع تغذیه آزمایشگاهی
• اسیلوسکوپ
• هویه و هیتر
• لوپ یا میکروسکوپ
• تستر ECU در کاربردهای مرتبط
• پروگرامر مناسب تعمیرات مجاز
• Pinout و اطلاعات فنی معتبر

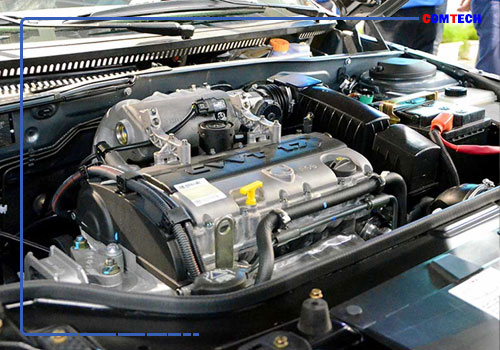

آموزش پروگرام ECU در تعمیرات مجاز

Backup، Programming و Software Recovery در چهارچوب تعمیر مجاز و روی خودروی تحت اختیار مالک بررسی می‌شوند. حفظ فایل اصلی و ثبت نسخه نرم‌افزار پیش از عملیات از اصول مهم کار است.

آموزش مفاهیم ریمپ با حفظ سیستم‌های حفاظتی

مفاهیم پایه Calibration، Map و Logging معرفی می‌شوند. تغییرات باید با شناخت فنی موتور انجام شوند و غیرفعال کردن سامانه‌های حفاظتی یا کنترل آلایندگی بخشی از مسیر استاندارد تعمیر نیست.

آموزش تعمیر صفحه آمپر و کلاستر دنا و سمند

Cluster اطلاعات سرعت، دور موتور، سطح سوخت، دما و هشدارهای خودرو را نمایش می‌دهد و در برخی نسخه‌ها با سایر یونیت‌های خودرو ارتباط دارد.

عیب‌یابی خاموش شدن صفحه کیلومتر

فیوز، Power، Ground، Connector و ارتباط یونیت بررسی می‌شوند و قبل از تعویض کلاستر مدار تغذیه تست می‌شود.

تعمیر روشنایی و نمایشگر کلاستر

Backlight، Display و مدارهای قابل سرویس پس از اثبات خرابی بررسی می‌شوند.

کالیبراسیون قانونی بعد از تعمیر

Programming یا Calibration باید تنها برای تعمیر، تعویض قانونی قطعه و حفظ اطلاعات واقعی خودرو انجام شود.

آموزش عیب‌یابی ترمز، تعلیق و فرمان

تعمیرکار جامع دنا و سمند باید بتواند خرابی‌های اصلی Brake، Suspension و Steering را نیز از روی علائم و تست‌ها محدود کند.

بررسی دیسک، لنت و کالیپر

ضخامت، سطح دیسک، سایش لنت و عملکرد Caliper بررسی شده و علت لرزش، صدا یا افت عملکرد ترمز مشخص می‌شود.

عیب‌یابی ABS با دستگاه دیاگ

سنسور چرخ، Wiring، Connector و DTCهای ABS بررسی می‌شوند و تعویض یونیت بدون تست انجام نمی‌شود.

بررسی طبق، سیبک و کمک‌فنر

لقی، صدا، پارگی بوش و آسیب قطعات Suspension برای تشخیص صدای جلوبندی و ناپایداری خودرو بررسی می‌شوند.

عیب‌یابی سیستم فرمان

ابتدا نوع Steering System همان خودرو مشخص شده و سپس بخش‌های مکانیکی و در صورت وجود، الکتریکی یا هیدرولیکی بررسی می‌شوند.

آموزش تعمیر کولر دنا و سمند و عیب‌یابی سیستم تهویه

آموزش کولر دنا و سمند شامل شناخت سیکل سرمایش، مدار برق، اندازه‌گیری فشار، نشت‌یابی و بررسی کمپرسور، فن و فرمان‌های کنترلی است.

شناخت اجزای سیکل کولر

Compressor، Condenser، Evaporator، شیر یا وسیله انبساط و لوله‌های سیستم معرفی شده و نقش هر قسمت در سیکل تبرید بررسی می‌شود.

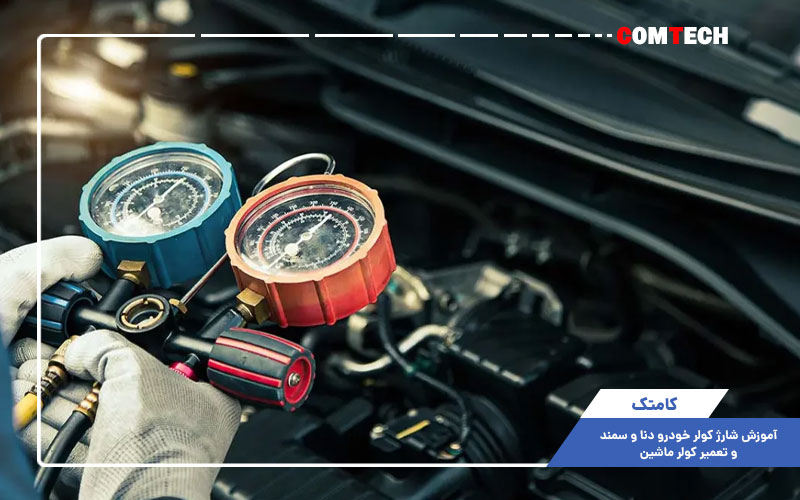

آموزش تست فشار کولر

فشارهای مدار باید همراه با دمای محیط، وضعیت فن، دور موتور و شرایط کار سیستم تحلیل شوند و نباید یک عدد ثابت برای همه خودروها و شرایط در نظر گرفت.

تشخیص نشتی مبرد

نشت‌یابی با تجهیزات مناسب انجام شده و محل Leak قبل از شارژ مجدد برطرف می‌شود.

عیب‌یابی کمپرسور و مدار برق کولر

فیوز، رله، سنسورها، سیگنال فشار، فرمان کمپرسور و فن بررسی می‌شوند تا ایراد برقی از مشکل سیکل تبرید تفکیک گردد.

شارژ مبرد براساس مشخصات خودرو

نوع و مقدار Refrigerant باید از برچسب یا اطلاعات فنی همان خودرو استخراج شود. کمبود و شارژ بیش از حد هر دو می‌توانند عملکرد سیستم را مختل کنند.

آموزش تجهیزات برقی جانبی دنا و سمند

در بخش تکمیلی برق، سیستم روشنایی، شیشه‌بالابر، تجهیزات صوتی تصویری، سنسور پارک و برخی تجهیزات جانبی مجاز بررسی می‌شوند.

عیب‌یابی چراغ‌ها و مدار روشنایی

فیوز، رله، کلید، Wiring و یونیت مربوط بررسی می‌شوند. در خودروهای دارای شبکه‌های الکترونیکی، اتصال مستقیم تجهیزات جانبی به سیم ناشناس می‌تواند مشکل ایجاد کند.

آموزش تعمیر شیشه‌بالابر

Motor، Switch، Rail، Wiring و فرمان یونیت بررسی می‌شوند تا خرابی مکانیکی از ایراد الکتریکی تفکیک شود.

نصب سیستم صوتی بدون آسیب به سیم‌کشی

Power، Ground، Fuse Protection و Signal Wiring باید مطابق اصول نصب انجام شوند. برای آشنایی بیشتر با تجهیزات این بخش می‌توان صفحه تعمیر سیستم صوتی خودرو را نیز مطالعه کرد.

نصب تجهیزات امنیتی روی خودروی مجاز

سیستم‌های امنیتی و ردیابی فقط روی خودروی تحت اختیار مالک و مطابق دستورالعمل سازنده نصب و تست می‌شوند.

ابزارهای تخصصی دوره تعمیر دنا و سمند

استفاده صحیح از ابزار به اندازه خود عملیات تعمیر اهمیت دارد. هنرجو باید بداند هر ابزار چه چیزی را اندازه می‌گیرد و نتیجه آن چگونه تفسیر می‌شود.

روش حرفه‌ای عیب‌یابی دنا و سمند در تعمیرگاه

یکی از مهم‌ترین مهارت‌های دوره، ساختن یک مسیر منطقی Troubleshooting است. تعویض پشت سر هم قطعات نه‌تنها هزینه تعمیر را افزایش می‌دهد، بلکه ممکن است عیب اصلی را پنهان کند.

مرحله اول؛ ثبت دقیق علامت خرابی

صدای موتور، دود، شرایط روشن شدن، دمای موتور، چراغ‌های هشدار، وضعیت رانندگی و توضیحات مالک ثبت می‌شوند.

مرحله دوم؛ انجام تست‌های اولیه

سطح مایعات، وضعیت باتری، DTCها و تست‌های مکانیکی متناسب با مشکل بررسی می‌شوند.

مرحله سوم؛ محدود کردن محل خرابی

نتیجه آزمایش‌ها مشخص می‌کند مسیر تشخیص باید به سمت Mechanical، Electrical، Fuel System، Cooling System یا ECU ادامه پیدا کند.

مرحله چهارم؛ اثبات خرابی قطعه

قطعه زمانی تعمیر یا تعویض می‌شود که نتیجه تست با عملکرد مورد انتظار آن مطابقت نداشته باشد.

مرحله پنجم؛ تست نهایی

پس از تعمیر، نشتی، DTC، دمای موتور، صدا، عملکرد سیستم و در صورت نیاز تست رانندگی کنترل می‌شوند.

جدول عیب‌یابی مشکلات رایج دنا و سمند

تمرین‌های عملی کلاس تعمیر دنا و سمند

یادگیری تعمیرات خودرو بدون تمرین عملی کامل نمی‌شود. هنرجو باید خودش ابزار را در دست بگیرد، اندازه‌گیری انجام دهد و براساس نتیجه تست تصمیم بگیرد.

باز و بست موتور و شناخت قطعات

موتور مرحله‌به‌مرحله باز شده و محل، وظیفه و نحوه ارتباط قطعات در عمل بررسی می‌شود.

اندازه‌گیری لقی و سایش

قطعات با ابزار دقیق اندازه‌گیری شده و نتایج با Specification مقایسه می‌شوند.

تمرین تایم‌گیری موتور

Timing به‌صورت عملی انجام شده و خطاهای متداول هنگام نصب بررسی می‌شوند.

خواندن خطا و تحلیل Live Data

هنرجو قبل از پاک کردن DTC، شرایط ایجاد خطا و پارامترهای مرتبط را تحلیل می‌کند.

ایجاد Fault کنترل‌شده برای تمرین

مدرس می‌تواند یک خطای مشخص و ایمن در سیستم آموزشی ایجاد کند تا هنرجو بدون اطلاع از محل خرابی، مسیر تشخیص را خودش طراحی کند.

اشتباهات رایج در تعمیر موتور EF7

• باز کردن موتور قبل از انجام تست‌های اولیه
• تایم‌گیری بدون استفاده از اطلاعات فنی صحیح
• بستن پیچ‌های حساس بدون Torque Wrench
• تعویض سنسور فقط براساس DTC
• نادیده گرفتن فشار روغن هنگام شنیدن صدای موتور
• تعویض ECU بدون بررسی Power و Ground
• استفاده از روغن نامتناسب موتور یا گیربکس
• هواگیری ناقص سیستم خنک‌کاری
• مونتاژ سرسیلندر بدون کنترل سطح
• پاک کردن DTC قبل از ثبت اطلاعات دیاگ
• تعویض قطعه بدون تست مدار و کانکتور

چک‌لیست تعمیر موتور دنا و سمند

• ✅ نوع موتور، گیربکس و ECU شناسایی شود.
• ✅ شکایت و علائم اعلام‌شده توسط مالک ثبت شود.
• ✅ سطح مایعات و نشتی‌ها بررسی شوند.
• ✅ DTCها قبل از پاک شدن ثبت شوند.
• ✅ در صورت نیاز تست کمپرس انجام شود.
• ✅ تایمینگ براساس اطلاعات فنی کنترل شود.
• ✅ در صورت وجود علائم، فشار واقعی روغن اندازه‌گیری شود.
• ✅ قطعات داخلی قبل از مونتاژ اندازه‌گیری شوند.
• ✅ گشتاور پیچ‌های حساس رعایت شود.
• ✅ کانکتورها و Groundهای اصلی کنترل شوند.
• ✅ پس از تعمیر نشتی، دما، صدا و DTC دوباره بررسی شوند.

مهارت‌هایی که هنرجو پس از دوره تعمیرات کسب می‌کند

در پایان آموزش، هنرجو باید بتواند ساختار کلی دنا و سمند را بشناسد و برای خرابی‌های متداول موتور، گیربکس، برق و سیستم مدیریت موتور یک مسیر منطقی عیب‌یابی ایجاد کند.

تعمیر مکانیکی موتور EF7

باز و بست، Inspection، تایم‌گیری، تنظیم لقی، خنک‌کاری و روغن‌کاری از مهارت‌های اصلی این بخش هستند.

تشخیص خرابی گیربکس و کلاچ

هنرجو می‌تواند بررسی کند مشکل از کلاچ، مکانیزم تعویض دنده، گیربکس یا سیستم کنترل است.

عیب‌یابی برق خودرو با مولتی‌متر

Power، Ground، Fuse، Relay، Sensor و Wiring به‌صورت مرحله‌ای بررسی می‌شوند.

استفاده از دیاگ برای تشخیص عیب

DTC و Live Data به‌عنوان ابزار تشخیص استفاده شده و تفاوت بین «خواندن خطا» و «پیدا کردن علت خرابی» برای هنرجو روشن می‌شود.

انجام سرویس دوره‌ای اصولی

روغن، فیلترها، خنک‌کاری و سایر سرویس‌های لازم براساس مشخصات فنی خودرو انجام می‌شوند.

بازار کار تعمیر دنا، سمند و موتور EF7

تخصص در تعمیر موتور EF7، برق، ECU، گیربکس و سرویس‌های مرتبط می‌تواند بخشی از خدمات یک تعمیرگاه خودروهای داخلی باشد. هنرجو می‌تواند پس از تسلط بر پایه‌های تعمیرات، یک یا چند شاخه را به‌صورت تخصصی‌تر ادامه دهد.

خدماتی که تعمیرکار می‌تواند ارائه دهد

• تعمیر موتور EF7
• تعمیر موتور XU7 در مدل‌های مربوط
• تایم‌گیری موتور
• تعمیر و بررسی سرسیلندر
• عیب‌یابی سیستم خنک‌کاری
• عیب‌یابی سیستم روغن‌کاری
• تعمیر گیربکس دستی
• عیب‌یابی تخصصی گیربکس اتوماتیک
• تعمیر برق دنا و سمند
• دیاگ و انژکتور
• تعمیر ECU در سطح تخصصی
• تعمیر سیستم کولر
• سرویس دوره‌ای و تعویض روغن

روش برگزاری کلاس تعمیر دنا و سمند

روش آموزش براساس شناخت سیستم، مشاهده نمونه سالم، انجام اندازه‌گیری، ایجاد یا مشاهده Fault و سپس عیب‌یابی طراحی می‌شود. به این ترتیب هنرجو فقط مراحل باز و بست را حفظ نمی‌کند و دلیل انجام هر تست را نیز می‌آموزد.

در بخش موتور، قطعات واقعی باز شده و اندازه‌گیری انجام می‌شود. در بخش برق، نقشه سیم‌کشی و مولتی‌متر وارد کار می‌شوند و در بخش دیاگ، اطلاعات ECU روی خودرو یا سیستم آموزشی تحلیل می‌شوند.

در سطح پیشرفته، کارآموز باید بتواند برای هر قطعه مشکوک توضیح دهد چه تستی خرابی آن را ثابت می‌کند و چه نتیجه‌ای باعث می‌شود مسیر عیب‌یابی تغییر کند.
