آموزش تعمیرات ایسیو ماشین سنگین و راه سازی

آموزش تعمیر ECU ماشین سنگین، کامیون و ماشین‌آلات راه‌سازی از پایه تا تخصصی

دوره آموزش تعمیر ECU ماشین سنگین و ماشین‌آلات راه‌سازی یک آموزش تخصصی و کارگاهی برای یادگیری برق، دیاگ، شبکه‌های ارتباطی، عیب‌یابی سیستم سوخت دیزل، تعمیر برد و برنامه‌ریزی یونیت‌های الکترونیکی کامیون، کشنده، اتوبوس، مینی‌بوس، ماشین‌آلات عمرانی و تجهیزات کشاورزی است.

هنرجو در این کلاس از مباحث پایه مانند برق 12 و 24 ولت، تست Power و Ground، نقشه‌خوانی و کار با مولتی‌متر شروع می‌کند و مرحله‌به‌مرحله با CAN Bus، SAE J1939، دیاگ ماشین سنگین، تحلیل SPN و FMI، Common Rail، سنسورها، عملگرها، Turbo، EGR، DPF، SCR، تعمیر ECU، EEPROM، Flash و Programming آشنا می‌شود.

اگر هدف شما یادگیری ساختار برد و عیب‌یابی یونیت‌های خودرو است، مطالعه صفحه آموزش تعمیرات ایسیو نیز می‌تواند در کنار مباحث ماشین سنگین، دید کامل‌تری درباره اصول تعمیر ECU ایجاد کند.

در این دوره فقط یک ECU روی میز باز نمی‌شود؛ بلکه فرآیند واقعی عیب‌یابی از روی خودرو آموزش داده می‌شود. ابتدا باتری، فیوز، رله، تغذیه، اتصال بدنه، دسته‌سیم، شبکه، سنسورها و عملگرها بررسی می‌شوند و تنها زمانی ECU باز می‌شود که تست‌های فنی، احتمال خرابی داخلی یونیت را تأیید کرده باشند.

سامانه‌های الکترونیکی خودروهای سنگین معمولاً از چندین کنترلر مستقل تشکیل شده‌اند. موتور، گیربکس، سیستم ترمز، تجهیزات بدنه، سیستم تعلیق، تجهیزات هیدرولیک و سیستم پس‌پالایش اگزوز می‌توانند هرکدام یونیت اختصاصی داشته باشند.

در خودروهای مختلف اصطلاحاتی مانند ECU، ECM، EMS، VECU، TCM، TECU، EBS، ACM و BCM دیده می‌شود. عنوان و وظیفه دقیق هر Module به برند، مدل، سال ساخت و معماری خودرو بستگی دارد؛ بنابراین نام یک یونیت در اسکانیا، ولوو یا مرسدس‌بنز نباید بدون بررسی نقشه و Service Information به برند دیگر تعمیم داده شود.

مسیر یادگیری تعمیر ECU ماشین سنگین در کلاس عملی

1. شناخت برق 12 و 24 ولت خودروهای سنگین
2. کار با مولتی‌متر و روش صحیح Voltage Drop Test
3. شناخت ECU، ECM و EMS
4. شناسایی یونیت‌های کامیون، کشنده و اتوبوس
5. آموزش نقشه‌خوانی برق و Pinout
6. شناخت CAN Bus و SAE J1939
7. تست مقاومت و Waveform شبکه
8. کار با دیاگ ماشین سنگین
9. خواندن DTC، SPN و FMI
10. تحلیل Live Data و Freeze Frame
11. تست سنسورها و عملگرها
12. عیب‌یابی Common Rail
13. بررسی Rail Pressure و Injector
14. تست Turbo و Boost
15. عیب‌یابی EGR، DPF و SCR
16. تست ECU روی خودرو
17. Bench Test یونیت
18. عیب‌یابی مدار Power Supply
19. تست Driverها و خروجی‌ها
20. تست CAN Transceiver
21. خواندن EEPROM و Flash
22. Backup و Verify فایل ECU
23. Programming و Reflash در عملیات مجاز
24. عیب‌یابی TCU و گیربکس
25. آشنایی با EBS و ABS ماشین سنگین
26. عیب‌یابی یونیت‌های ماشین‌آلات راه‌سازی

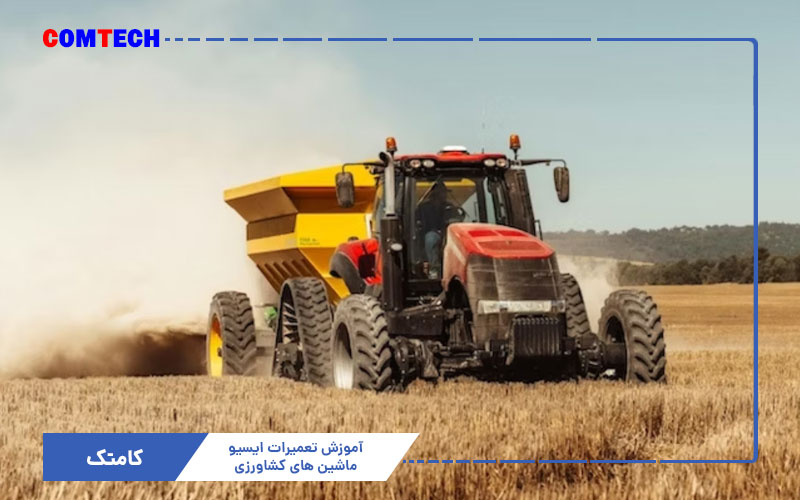

27. بررسی ECU ماشین‌آلات کشاورزی

طرح درس آموزش الکترونیک و ECU خودروهای سنگین جدید

برای اینکه آموزش تعمیر ایسیو ماشین سنگین پراکنده نباشد، مطالب از برق پایه و تست روی خودرو شروع شده و سپس به شبکه، دیاگ، سیستم دیزل و در نهایت تعمیر سخت‌افزاری ECU می‌رسد.

تقسیم‌بندی آموزش از برق خودرو تا پروگرام ECU

شناخت ECU و یونیت‌های الکترونیکی کامیون و ماشین سنگین

یکی از اولین مهارت‌های تعمیرکار حرفه‌ای این است که بداند هر Module چه وظیفه‌ای دارد و اطلاعات آن از چه مسیرهایی وارد یا خارج می‌شود. ساختار یونیت‌ها میان Mercedes-Benz، Scania، Volvo، MAN، Iveco، Foton، Isuzu و سایر سازندگان یکسان نیست.

مهم‌ترین یونیت‌های ماشین سنگین که در کلاس بررسی می‌شوند

نام یونیت‌ها بین برندهای مختلف یکسان نیست

ممکن است یک سازنده کنترلر موتور را EMS و سازنده دیگر ECM بنامد. در عیب‌یابی حرفه‌ای همیشه Wiring Diagram، Service Information، Part Number و معماری همان خودرو مبنا قرار می‌گیرد.

آموزش برق 24 ولت ماشین سنگین برای تعمیر ECU

بسیاری از کامیون‌ها، کشنده‌ها و ماشین‌آلات عمرانی دارای سیستم برق 24 ولت هستند؛ با این حال تمام تجهیزات سنگین الزاماً 24V نیستند. قبل از هر تست باید نوع سیستم تغذیه، نحوه اتصال باتری‌ها و ولتاژ کاری یونیت مشخص شود.

مباحث برق پایه موردنیاز تعمیرکار ECU کامیون

• Voltage و اختلاف پتانسیل
• Current و مصرف جریان
• Resistance
• Continuity
• Voltage Drop
• Short to Ground
• Short to Power
• Battery Series Connection
• Power Distribution
• Ground Distribution
• Fuse و Relay Testing
• بررسی مقاومت اتصالات و Connectorها

آموزش تست باتری کامیون قبل از عیب‌یابی ECU

باتری ضعیف، اتصال بدنه نامناسب، افت ولتاژ کابل مثبت یا ایراد سیستم شارژ می‌تواند باعث Reset شدن Module، قطع Communication، ایجاد DTCهای متعدد یا روشن نشدن موتور شود.

تست‌های مهم باتری و سیستم شارژ ماشین سنگین

• Battery Open Circuit Voltage
• Cranking Voltage
• Charging Voltage
• Battery Balance در سیستم سری
• Positive Voltage Drop
• Ground Voltage Drop
• Alternator Output
• بررسی اتصالات سولفاته یا شل

آموزش نقشه‌خوانی برق کامیون، کشنده و اتوبوس

Wiring Diagram یکی از اصلی‌ترین ابزارهای تعمیر برق ماشین سنگین است. تعمیرکار باید بتواند مسیر تغذیه، Ground، ورودی سنسور، خروجی عملگر و شبکه ارتباطی را از Connector تا ECU دنبال کند.

اطلاعاتی که باید از نقشه برق استخراج کنید

• Connector Number
• Pin Number
• Wire Color
• Fuse و Relay
• Ground Point
• Splice Point
• Sensor Pinout
• Actuator Pinout
• CAN High و CAN Low
• Reference Voltage
• Signal Return

آموزش تست دسته‌سیم ماشین سنگین قبل از تعویض ECU

قطعی سیم، اتصال کوتاه، مقاومت زیاد Connector، نفوذ آب، سولفاته شدن پایه‌ها و آسیب ناشی از ارتعاش از خرابی‌های مهم سیستم برق کامیون و ماشین‌آلات سنگین هستند.

مراحل اصولی تست سیم‌کشی و Harness

1. بازرسی ظاهری دسته‌سیم
2. بررسی Connector و قفل سوکت
3. تست Power
4. تست Ground
5. اجرای Voltage Drop Test
6. Continuity Test در شرایط مناسب
7. Short to Ground Test
8. Short to Power Test
9. تست اتصال بین دو رشته سیم
10. Wiggle Test برای خطاهای مقطعی

بوق مولتی‌متر به‌تنهایی سلامت سیم را ثابت نمی‌کند

ممکن است یک سیم در تست Continuity سالم دیده شود اما زیر بار افت ولتاژ زیادی داشته باشد. به همین دلیل در مدارهای تغذیه، Voltage Drop Test زیر Load معمولاً اطلاعات دقیق‌تری از تست بوق ساده ارائه می‌دهد.

آموزش شبکه CAN و J1939 در خودروهای سنگین

SAE J1939 یکی از خانواده پروتکل‌های مهم ارتباطی در کامیون، اتوبوس، ماشین‌آلات راه‌سازی و تجهیزات کشاورزی است. اطلاعات موتور، گیربکس، ترمز و سایر یونیت‌ها از طریق پیام‌های شبکه میان Moduleها مبادله می‌شوند.

مفاهیم J1939 موردنیاز تعمیرکار خودرو سنگین

• CAN High
• CAN Low
• Node
• Source Address
• PGN
• SPN
• FMI
• Network Termination
• Diagnostic Message
• Communication Fault

آموزش تست مقاومت شبکه CAN و J1939 ماشین سنگین

در بسیاری از شبکه‌های High-Speed CAN دو مقاومت انتهایی 120 اهم وجود دارد و در شرایط مشخص، با سیستم خاموش و اندازه‌گیری از نقطه مناسب می‌توان مقداری در محدوده تقریبی 60 اهم مشاهده کرد.

ترتیب بررسی اولیه شبکه J1939

1. خاموش کردن سیستم طبق دستورالعمل سازنده
2. بررسی Wiring Diagram
3. شناسایی Network موردنظر
4. بررسی مقاومت بین CAN High و CAN Low
5. بررسی CAN High نسبت به Ground و Supply
6. بررسی CAN Low نسبت به Ground و Supply
7. بررسی Connector و Spliceها
8. مقایسه وضعیت با شبکه سالم
9. مشاهده Waveform با Oscilloscope در صورت نیاز

عدد 60 اهم برای تمام شبکه‌ها قانون مطلق نیست

برخی خودروها چند شبکه، Gateway یا توپولوژی متفاوت دارند. محل اندازه‌گیری، تعداد Terminatorها و ساختار واقعی شبکه باید از نقشه همان خودرو مشخص شود.

آموزش اسیلوسکوپ برای تست CAN، J1939 و سنسورها

Oscilloscope امکان مشاهده شکل موج و خطاهایی را فراهم می‌کند که ممکن است با مولتی‌متر قابل تشخیص نباشند. در کلاس، نحوه تنظیم Time Base، Voltage Scale و Trigger متناسب با سیگنال مورد بررسی آموزش داده می‌شود.

سیگنال‌های کاربردی برای تمرین اسیلوسکوپ

• CAN High و CAN Low
• Crankshaft Sensor
• Camshaft Sensor
• Speed Sensor
• Injector Command
• Pressure Sensor Signal
• Actuator Command
• PWM Signal در مدارهای مربوط

آموزش دیاگ ماشین سنگین از اتصال تا تحلیل Live Data

کار با دیاگ ماشین سنگین فقط به پاک کردن Fault Code محدود نمی‌شود. تعمیرکار باید بتواند Module Identification، DTC، Freeze Frame، Live Data، Actuator Test، Calibration و Service Function را به‌درستی تحلیل کند.

قابلیت‌های مهم دستگاه دیاگ ماشین سنگین

• Full System Scan
• Module Identification
• DTC Reading
• SPN و FMI Analysis
• Freeze Frame
• Live Data
• Actuator Test
• Calibration
• Service Function
• Programming در سیستم‌های پشتیبانی‌شده

آموزش دیاگ تخصصی اسکانیا، ولوو، بنز و موتورهای دیزل

در برخی تعمیرات، استفاده از ابزار تخصصی سازنده امکان دسترسی دقیق‌تری به Parameterها، تست‌ها، Calibrationها و اطلاعات یونیت فراهم می‌کند.

نمونه نرم‌افزارها و ابزارهای تخصصی مورد بررسی

• Scania SDP3
• Volvo Tech Tool
• Mercedes-Benz XENTRY در سیستم‌های پشتیبانی‌شده
• Caterpillar ET
• Cummins INSITE برای موتورهای مربوط
• Bosch Diagnostic Systems
• دیاگ‌های Multi-Brand ماشین سنگین

هیچ دیاگی الزاماً به همه یونیت‌ها دسترسی کامل ندارد

پوشش خودرو، قابلیت Coding و Programming، تست عملگرها و Service Functionها میان ابزارهای Multi-Brand و تجهیزات OEM متفاوت است؛ بنابراین قبل از عملیات حساس باید قابلیت ابزار بررسی شود.

آموزش تحلیل SPN و FMI در خطاهای ماشین سنگین

در بسیاری از سیستم‌های J1939 خطا با ترکیبی از SPN و FMI گزارش می‌شود. SPN معمولاً Parameter مرتبط را مشخص می‌کند و FMI نوع وضعیت یا Failure Mode گزارش‌شده را توضیح می‌دهد.

روش صحیح بررسی یک Fault Code ماشین سنگین

1. ثبت کامل Fault Code
2. شناسایی Module ثبت‌کننده خطا
3. بررسی وضعیت Active یا Inactive
4. ثبت شرایط بروز خطا
5. مطالعه Service Information
6. بررسی Live Data
7. تست Power و Ground
8. تست Wiring
9. تست Sensor یا Actuator
10. رفع Root Cause
11. پاک کردن خطا بعد از تعمیر
12. تست مجدد خودرو

آموزش Common Rail ماشین سنگین و موتورهای دیزل

بسیاری از موتورهای دیزلی جدید از سیستم Common Rail Injection استفاده می‌کنند. در این سیستم فشار سوخت توسط پمپ فشار بالا ایجاد شده و ECU زمان، مقدار و در برخی طراحی‌ها مراحل مختلف Injection را مدیریت می‌کند.

قطعات سیستم Common Rail که در کلاس بررسی می‌شوند

• Fuel Tank
• Supply Pump
• Fuel Filter
• High Pressure Pump
• Fuel Rail
• Rail Pressure Sensor
• Pressure Control Valve
• Metering Valve در سیستم مربوط
• Injector
• ECM

آموزش عیب‌یابی روشن نشدن موتور دیزل ماشین سنگین

ترتیب تست هنگام Crank No Start

1. بررسی Battery و Cranking Speed
2. Full Scan و خواندن DTC
3. بررسی Engine Speed در Live Data
4. بررسی Synchronization میل‌لنگ و میل‌سوپاپ
5. بررسی Low Pressure Fuel Supply
6. مقایسه Desired و Actual Rail Pressure
7. بررسی Injector Command
8. بررسی Immobilizer در سیستم مربوط
9. بررسی Air Intake و Exhaust در صورت نیاز
10. Compression Test در صورت لزوم

آموزش تست Rail Pressure در موتور دیزل سنگین

پارامترهای مهم سیستم سوخت هنگام استارت

• Desired Rail Pressure
• Actual Rail Pressure
• Fuel Temperature
• Pump Command
• Pressure Control Command
• Engine RPM
• Synchronization Status

پایین بودن فشار ریل فقط به معنی خرابی پمپ نیست

نشتی داخلی Injector، ایراد Supply Pump، گرفتگی Filter، مشکل Control Valve، ورود هوا به مدار سوخت یا نشتی داخلی سیستم می‌تواند باعث کاهش Rail Pressure شود.

آموزش تست انژکتور دیزل قبل از تعویض قطعه

روش‌های بررسی Injector در ماشین سنگین

• بررسی DTC
• Cylinder Balance Test
• Injector Correction در سیستم پشتیبانی‌شده
• Return Flow Test
• Electrical Test در نوع مربوط
• بررسی Harness و Connector
• Compression Test برای تفکیک ایراد مکانیکی از سوخت‌رسانی

آموزش توربو ماشین سنگین و سیستم Boost

Turbocharger در بسیاری از موتورهای دیزل سنگین نقش اصلی در تأمین هوای موردنیاز موتور دارد. بسته به طراحی، سیستم ممکن است از Wastegate، VGT یا Variable Geometry Turbo استفاده کند.

قطعات مهم سیستم Turbo که بررسی می‌شوند

• Turbocharger
• VGT Mechanism
• Turbo Actuator
• Intercooler
• Charge Air Pipe
• Boost Pressure Sensor
• Exhaust Manifold
• Oil Feed
• Oil Return

آموزش عیب‌یابی افت قدرت و کمبود Boost کامیون

مواردی که هنگام افت قدرت بررسی می‌شوند

• Boost Leak
• Intercooler Leak
• Air Filter Restriction
• VGT Actuator
• Turbocharger
• Boost Sensor
• Fuel Pressure
• EGR Position
• Exhaust Restriction
• Aftertreatment Restriction

افت قدرت همیشه به معنی خرابی توربو نیست

Derate ناشی از سیستم آلایندگی، Rail Pressure پایین، ایراد سنسور، محدودیت هوای ورودی یا خطاهای شبکه نیز ممکن است باعث کاهش توان موتور شود.

آموزش DPF، SCR و سیستم آلایندگی ماشین سنگین

در خودروهای دیزل جدید، سیستم Aftertreatment ارتباط مستقیم با ECU موتور دارد و خطاهای آن می‌توانند باعث روشن شدن چراغ اخطار، محدود شدن توان یا فعال شدن Derate شوند.

اجزای مهم سیستم پس‌پالایش موتور دیزل

• DOC
• DPF
• SCR
• DEF / AdBlue System
• NOx Sensor
• Exhaust Temperature Sensor
• DPF Differential Pressure Sensor
• Dosing Module
• Aftertreatment Controller در سیستم‌های مربوط

آموزش عیب‌یابی DPF و تشخیص گرفتگی فیلتر دوده

DPF ذرات دوده را ذخیره می‌کند و در شرایط مناسب طی فرآیند Regeneration میزان دوده کاهش پیدا می‌کند. تعمیرکار باید علت بالا رفتن Soot Load را پیدا کند و صرفاً به اجرای Regeneration اکتفا نکند.

پارامترهای مهم در عیب‌یابی DPF

• Soot Load
• DPF Differential Pressure
• Exhaust Temperature
• Regeneration Status
• Distance یا Time Since Regeneration
• Relevant DTC

Regeneration راه‌حل تمام ایرادهای DPF نیست

خرابی Injector، Sensor، EGR، Turbo، مصرف غیرطبیعی روغن یا نقص سیستم سوخت می‌تواند تولید دوده را افزایش دهد. ابتدا Root Cause باید برطرف شود.

آموزش SCR و سیستم ادبلو کامیون

سیستم SCR برای کاهش اکسیدهای نیتروژن از DEF یا AdBlue استفاده می‌کند. کیفیت محلول، دمای اگزوز، عملکرد Dosing و صحت اطلاعات NOx Sensorها بر عملکرد سیستم اثر دارند.

قطعات اصلی سیستم SCR

• DEF Tank
• DEF Pump
• Dosing Injector
• Heater
• NOx Sensor
• Temperature Sensor
• SCR Catalyst
• Controller

آموزش EGR ماشین سنگین و تحلیل داده‌های موتور

موارد مهم هنگام عیب‌یابی EGR

• EGR Command
• EGR Position
• EGR Valve
• EGR Cooler
• Differential Pressure Sensor در سیستم مربوط
• MAP Data
• MAF Data
• Intake Restriction
• Relevant DTC

آموزش تعمیر ECU اتوبوس و مینی‌بوس

اتوبوس و مینی‌بوس علاوه بر Engine ECU معمولاً دارای شبکه‌ای از Moduleهای گیربکس، ترمز، بدنه، کلاستر و تجهیزات رفاهی هستند. در این بخش روش شناسایی معماری خودرو و تفکیک خطای ECU از خطای شبکه یا سیم‌کشی آموزش داده می‌شود.

مباحث تعمیر ECU اتوبوس و مینی‌بوس

• Engine ECU
• TCU
• EBS
• Power Distribution
• J1939 Network
• Sensor و Actuator
• Aftertreatment
• Instrument Cluster
• Body Electronics
• Programming مجاز یونیت‌ها

آموزش تعمیر ECU کامیون و کشنده در کارگاه عملی

در این بخش روش عیب‌یابی سیستم برق و ECU خودروهای برندهای مختلف مانند Mercedes-Benz، Volvo، Scania، MAN، Iveco، Foton، Isuzu و Hyundai Truck بررسی می‌شود. تمرکز کلاس بر روش عیب‌یابی است تا هنرجو بتواند همین منطق را روی مدل‌های مختلف پیاده کند.

تمرین‌های تعمیر ECU کامیون در کلاس

• شناسایی ECM
• خواندن Part Number و Hardware Number
• تست Power و Ground
• بررسی J1939
• دیاگ موتور
• تحلیل SPN و FMI
• Common Rail Diagnostics
• Turbo Diagnostics
• Aftertreatment Diagnostics
• ECU Board Repair
• Programming و Reflash

آموزش ECU اسکانیا و عیب‌یابی EMS

در خودروهای Scania ساختار سیستم براساس نسل و مدل تغییر می‌کند. آموزش بر استفاده صحیح از Wiring Diagram، شناسایی یونیت‌ها، کار با دیاگ و تحلیل Communication میان Moduleها متمرکز است.

سیستم‌های مهم اسکانیا در آموزش عیب‌یابی

• EMS
• Coordinator یا یونیت‌های سطح خودرو در مدل مربوط
• Gearbox Control
• EBS
• J1939
• Aftertreatment
• SDP3 Diagnostics

آموزش ECU ولوو FH و سیستم‌های الکترونیکی کامیون

بخش‌های مهم ولوو که در کلاس بررسی می‌شوند

• Engine Management
• VECU
• Transmission Control
• EBS
• Aftertreatment
• J1939
• Instrument Cluster
• Volvo Tech Tool Diagnostics

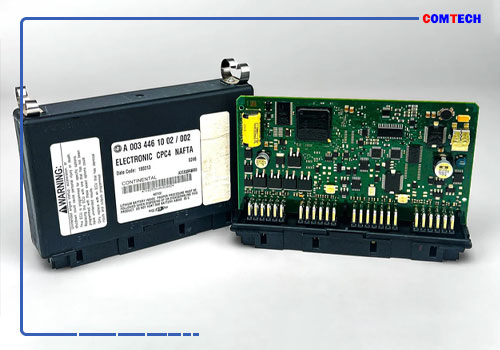

آموزش ECU مرسدس بنز اکتروس و کامیون

در کامیون‌های Mercedes-Benz نیز ECU موتور تنها یکی از کنترلرهای شبکه است. قبل از تعویض هر یونیت باید وضعیت تغذیه، Gateway، شبکه و Moduleهای مرتبط بررسی شود.

مباحث عیب‌یابی الکترونیکی Mercedes-Benz Truck

• Engine Control
• Transmission Control
• Brake Electronics
• Vehicle Network
• Power Supply
• Aftertreatment
• XENTRY Diagnostics در سیستم‌های پشتیبانی‌شده

آموزش تعمیر ECU ماشین‌های کشنده سنگین

کشنده‌های جاده‌ای به دلیل ساعات کار طولانی، گرما، ارتعاش، رطوبت، شرایط محیطی و Load بالا ممکن است با خرابی‌های مختلف برق و الکترونیک روبه‌رو شوند.

خطاهای پرتکراری که در کلاس بررسی می‌شوند

• No Communication
• Crank No Start
• Derate
• Sensor Fault
• Rail Pressure Fault
• J1939 Fault
• Aftertreatment Fault
• Transmission Fault
• Power Supply Fault

آموزش تست ECU ماشین سنگین قبل از باز کردن برد

یکی از مهارت‌های مهم دوره، تشخیص این موضوع است که ECU واقعاً خراب است یا خیر. باز کردن یونیت سالم می‌تواند علاوه بر افزایش هزینه تعمیر، احتمال آسیب به آب‌بندی و برد را نیز بالا ببرد.

ترتیب تست ECU روی خودرو

1. بررسی Battery
2. بررسی Fuse
3. بررسی Relay
4. تست تغذیه دائم
5. تست تغذیه سوئیچ
6. تست Ground
7. Voltage Drop Test
8. بررسی J1939
9. خواندن DTC
10. بررسی Sensor Input
11. بررسی Actuator Output
12. تأیید خرابی احتمالی ECU

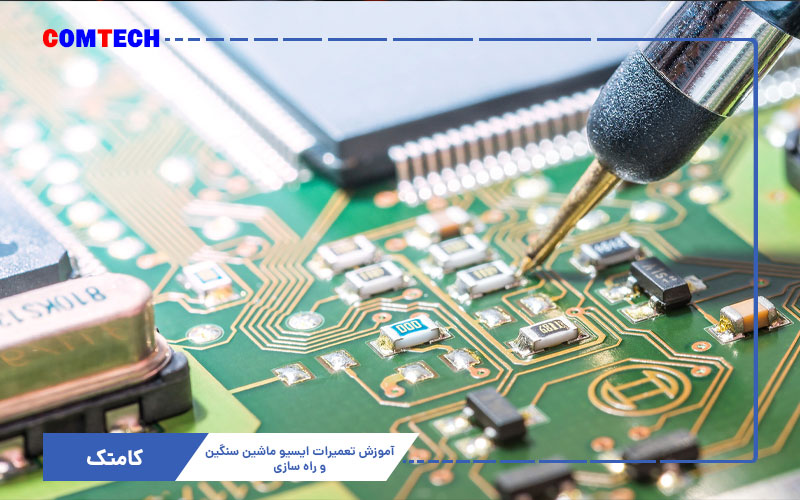

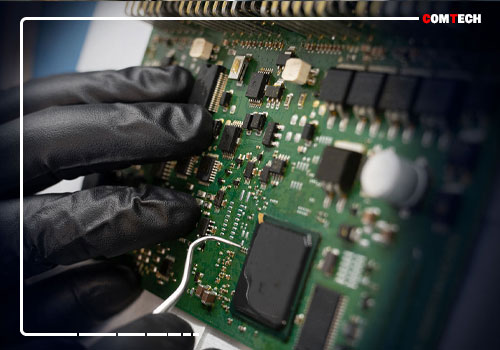

آموزش تعمیر برد ECU ماشین سنگین و تست قطعات SMD

پس از تأیید احتمال خرابی ECU، ساختار برد بررسی می‌شود. برای یادگیری بهتر تست قطعات، رگولاتورها، MOSFETها، Driverها و مدارهای ورودی و خروجی، مباحث آموزش الکترونیک کاربردی مکمل مناسبی برای تعمیرکارانی است که می‌خواهند در سطح برد فعالیت کنند.

بخش‌های اصلی برد ECU که بررسی می‌شوند

• Input Protection
• Power Supply
• Voltage Regulator
• 5V Reference Circuit
• Sensor Input
• Injector Driver
• Solenoid Driver
• CAN Transceiver
• Microcontroller
• EEPROM
• Flash Memory

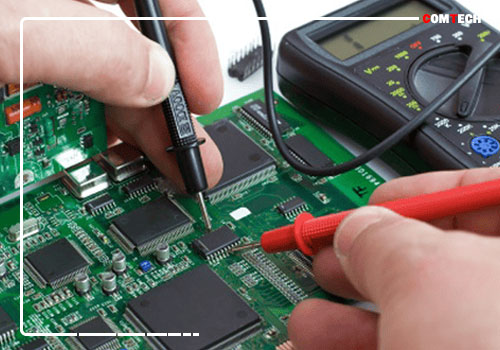

آموزش تست مدار تغذیه داخلی برد ECU کامیون

یکی از اولین مراحل Bench Diagnosis بررسی Power Supply برد است. ممکن است ولتاژ Battery به ECU برسد اما به دلیل خرابی مدار ورودی یا Regulator، ریل‌های داخلی ایجاد نشوند.

قسمت‌های مهم مدار Power Supply ECU

• Reverse Polarity Protection
• Transient Protection
• Input MOSFET
• TVS و Protection Components
• Regulator
• 5V Reference
• 3.3V Rail در طراحی مربوط
• Short Circuit روی Railها

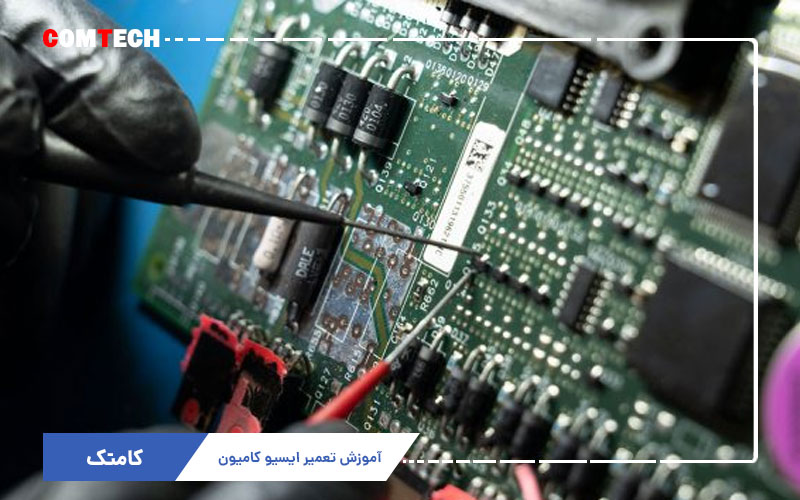

آموزش تعمیر Driver انژکتور و شیرهای برقی ECU

Output Driverها بارهایی مانند Injector، Solenoid، Valve، Relay یا Actuator را کنترل می‌کنند. در بسیاری از خرابی‌ها سوختن Driver نتیجه اتصال کوتاه یا مصرف جریان غیرطبیعی قطعه خارجی است.

مراحل تست قبل از تعویض Driver

1. بررسی DTC و خروجی مربوط
2. تست بار خارجی
3. اندازه‌گیری مقاومت در شرایط مجاز
4. بررسی سیم‌کشی
5. تست Short to Ground و Short to Power
6. بررسی Driver روی برد
7. مقایسه Channelهای مشابه
8. تست خروجی پس از تعمیر

آموزش تست CAN Transceiver روی برد ECU

اگر ECU تغذیه صحیح داشته باشد ولی روی شبکه دیده نشود، بخش CAN Transceiver یکی از قسمت‌هایی است که باید بررسی شود. البته Firmware، Microcontroller، Clock و سایر بخش‌ها نیز ممکن است در Communication نقش داشته باشند.

موارد بررسی مدار ارتباطی ECU

• Power Supply Transceiver
• CAN High
• CAN Low
• Short to Ground
• Short to Supply
• Communication Activity
• Protection Components
• ارتباط Transceiver با MCU

آموزش EEPROM و Flash در ECU ماشین سنگین

Firmware، Calibration، Configuration یا اطلاعات تطبیقی یونیت ممکن است در حافظه‌های مختلف ذخیره شوند. روش خواندن حافظه به مدل ECU، نوع Processor و ابزار مورد استفاده بستگی دارد.

مهارت‌های پایه کار با حافظه ECU

• Memory Identification
• بررسی Part Number
• Pinout
• Read
• Backup
• Compare
• Checksum در ابزار مربوط
• Write
• Verify
• ثبت نسخه اصلی فایل

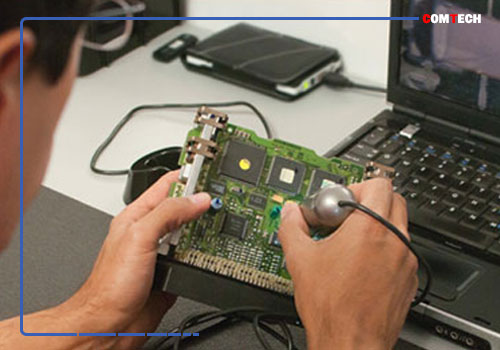

آموزش پروگرام و Reflash ECU ماشین سنگین

Programming و Reflash باید با تغذیه پایدار، Interface سازگار، فایل صحیح و روش مناسب همان ECU انجام شود. انتخاب فایل صرفاً براساس ظاهر یونیت یا یک Part Number ناقص روش قابل اطمینانی نیست.

چک‌لیست قبل از Programming ECU کامیون

• شناسایی دقیق ECU
• ثبت Part Number
• ثبت Hardware Version
• ثبت Software Version
• بررسی VIN یا Configuration در سیستم مربوط
• تهیه Backup در صورت امکان
• استفاده از Battery Support
• استفاده از Interface مناسب
• حفظ اتصال پایدار
• Verify پس از Programming
• Scan و Functional Test بعد از عملیات

آموزش ریمپ ماشین سنگین با رویکرد فنی

Calibration موتور روی پارامترهایی مانند Fuel Quantity، Injection Timing، Torque Management، Boost و Protection Strategy تأثیر دارد. تغییر غیراصولی Mapها می‌تواند به موتور، توربو، سیستم سوخت یا Drivetrain آسیب وارد کند.

مباحث مفهومی Remap موتور دیزل

• Torque Limitation
• Fuel Quantity
• Injection Timing
• Boost Control
• Smoke Limitation
• Temperature Protection
• Engine Protection Strategy

ریمپ جای عیب‌یابی و تعمیر نیست

اگر Rail Pressure، Injector، Turbo یا Aftertreatment ایراد دارد، ابتدا خرابی سخت‌افزاری یا کنترلی باید رفع شود و سپس درباره Calibration تصمیم‌گیری شود.

آموزش تعمیر TCU و عیب‌یابی گیربکس ماشین سنگین

در کامیون‌های جدید گیربکس‌های Automated Manual و Automatic توسط TCU یا TECU کنترل می‌شوند و برای تصمیم‌گیری از اطلاعات موتور، ترمز، سنسورهای سرعت و شبکه استفاده می‌کنند.

ورودی‌ها و اطلاعات مهم TCU

• Input Speed
• Output Speed
• Gear Position
• Clutch Position
• Temperature
• Engine Torque Data
• Brake Status
• J1939 Communication

آموزش عیب‌یابی گیربکس قبل از تعمیر TCU

ترتیب تست خطای گیربکس کامیون و کشنده

1. Full System Scan
2. بررسی Battery Voltage
3. بررسی TCU DTC
4. مشاهده Live Data
5. بررسی Sensorها
6. بررسی Actuatorها
7. بررسی Air Pressure در سیستم مربوط
8. بررسی J1939
9. Calibration در صورت نیاز
10. تأیید خرابی TCU

آموزش EBS ماشین سنگین و سیستم ترمز الکترونیکی

Electronic Braking System با سنسورهای سرعت چرخ، سنسورهای فشار، ECU و Modulatorها کار می‌کند و یکی از سیستم‌های ایمنی مهم خودرو است.

مباحث EBS در کلاس برق و ECU ماشین سنگین

• Wheel Speed Sensor
• Pressure Sensor
• EBS Modulator
• Brake Pedal Signal
• J1939 Communication
• Trailer Communication در سیستم مربوط
• DTC و Live Data

آموزش ECU ماشین‌آلات راه‌سازی و تجهیزات عمرانی

در ماشین‌آلات راه‌سازی علاوه بر Engine ECU ممکن است Hydraulic Controller، Transmission Controller، Implement Control و Display نیز در شبکه حضور داشته باشند. به همین دلیل عیب‌یابی فقط به موتور محدود نمی‌شود.

ماشین‌آلات راه‌سازی مورد بررسی در کلاس

• Excavator
• Loader
• Bulldozer
• Grader
• Road Roller
• Wheel Loader
• سایر ماشین‌آلات عمرانی دارای ECU

آموزش ECU کوماتسو و عیب‌یابی ماشین‌آلات راه‌سازی

در تجهیزات Komatsu تعمیرکار باید علاوه بر Engine Controller، وضعیت Hydraulic، Transmission، سنسورها و شبکه دستگاه را بررسی کند.

مراحل عمومی عیب‌یابی کوماتسو

• Machine Identification
• Full Diagnostic Scan
• Engine Live Data
• Hydraulic Sensor Data
• Network Check
• Power Supply Check
• ECU Input و Output

آموزش ECU کاترپیلار و کار با CAT ET

در ماشین‌آلات Caterpillar استفاده از اطلاعات فنی صحیح و ابزار Diagnostic سازگار اهمیت زیادی دارد. Engine، Transmission و Implement Controller می‌توانند هم‌زمان روی یک ماشین نصب باشند.

مباحث الکترونیکی Caterpillar در کلاس

• ECM Identification
• CAT ET Diagnostics
• Sensor Calibration در سیستم مربوط
• Engine Parameters
• Network Diagnostics
• Harness Testing
• ECM Programming در عملیات مجاز

آموزش ECU ماشین‌آلات هیوندای راه‌سازی

سیستم‌های قابل بررسی در بیل و لودر Hyundai

• Engine ECM
• Hydraulic Controller
• Display
• Sensor Network
• CAN Communication
• Power Supply
• Throttle Control

آموزش تست سنسورهای ماشین‌آلات راه‌سازی

سنسورهای مهم تجهیزات سنگین

• Engine Speed Sensor
• Coolant Temperature Sensor
• Oil Pressure Sensor
• Fuel Pressure Sensor
• Boost Pressure Sensor
• Hydraulic Pressure Sensor
• Position Sensor
• Angle Sensor
• Speed Sensor

کد خطای سنسور به‌تنهایی دلیل تعویض آن نیست

قبل از تعویض Sensor باید Power، Ground، Reference Voltage، Signal و Wiring بررسی شوند. گاهی خطای سنسور نتیجه قطعی سیم یا مشکل Reference مشترک چند سنسور است.

آموزش تعمیر ECU ماشین‌های کشاورزی مدرن

تراکتور و کمباین‌های جدید علاوه بر موتور دارای سیستم‌های کنترل گیربکس، هیدرولیک، نمایشگر و تجهیزات جانبی هستند و شبکه J1939 در بسیاری از این تجهیزات اهمیت زیادی دارد.

ماشین‌های کشاورزی مورد بررسی در کلاس

• Tractor
• Combine Harvester
• Sprayer
• سایر تجهیزات دارای ECU و شبکه CAN

آموزش برق تراکتور و کمباین

سیستم‌های الکترونیکی قابل بررسی

• Engine ECU
• Transmission Controller
• Hydraulic Controller
• Instrument Cluster
• J1939 Network
• Sensor و Actuator
• Aftertreatment در مدل‌های مربوط

آشنایی با ISOBUS در ماشین‌آلات کشاورزی

در ماشین‌آلات کشاورزی مدرن ممکن است علاوه بر شبکه‌های داخلی مبتنی بر CAN و J1939، ارتباط تجهیزات جانبی و Implementها نیز مطرح باشد. تعمیرکار باید تفاوت شبکه داخلی ماشین و ارتباط با تجهیزات متصل را بشناسد.

مباحث پایه ارتباطات تجهیزات کشاورزی

• CAN Network
• J1939 Concepts
• Implement Communication
• Power Supply
• Connector Inspection
• Diagnostic Communication

آموزش تعمیر برد پشت آمپر و Instrument Cluster ماشین سنگین

کلاستر علاوه بر نمایش سرعت، دور موتور و فشارها، بسیاری از هشدارهای Engine، EBS، Transmission و Aftertreatment را از طریق شبکه دریافت و نمایش می‌دهد.

خرابی‌های کلاستر که بررسی می‌شوند

• No Power
• Display Fault
• Backlight Fault
• Gauge Fault
• CAN Communication Fault
• Board Power Supply Fault

خاموش کردن چراغ هشدار بدون رفع علت، تعمیر محسوب نمی‌شود

اگر اخطار EBS، Oil Pressure، Transmission یا Engine Fault فعال است ابتدا باید Module تولیدکننده پیام و علت واقعی Fault شناسایی شود.

ابزارهای لازم برای تعمیر ECU ماشین سنگین

تجهیزات اصلی کارگاه تعمیر ایسیو

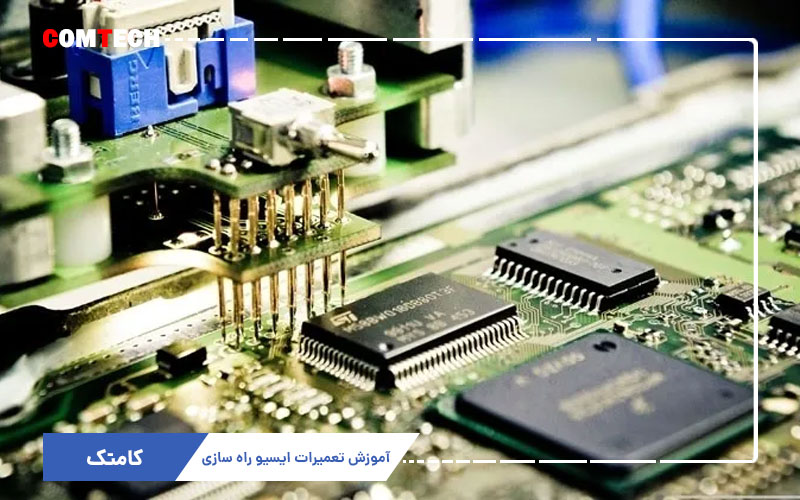

آموزش کار با پروگرامر ECU و تهیه Backup

Programmerها برای دسترسی به EEPROM، Flash یا Microcontrollerهای پشتیبانی‌شده استفاده می‌شوند. قبل از نوشتن هر فایل، شناسایی صحیح Chip و تهیه نسخه پشتیبان اهمیت زیادی دارد.

مراحل عمومی کار با پروگرامر

1. شناسایی Chip
2. بررسی Datasheet یا Pinout معتبر
3. انتخاب Adapter مناسب
4. Read اولیه
5. ذخیره Backup
6. Read مجدد و Compare
7. Write در عملیات مجاز
8. Verify

آموزش عیب‌یابی ECU که دیاگ نمی‌شود

ترتیب تست No Communication

1. تست Battery
2. بررسی Fuse و Relay
3. تست Power ECU
4. تست Ground ECU
5. Voltage Drop Test
6. بررسی J1939 Wiring
7. بررسی مقاومت Network
8. بررسی CAN Waveform
9. بررسی سایر Moduleها
10. Bench Test ECU
11. بررسی Power Supply و CAN Transceiver برد

آموزش عیب‌یابی خطاهای مقطعی ماشین سنگین

برخی Faultها تنها هنگام گرم شدن موتور، افزایش Load، عبور از دست‌انداز یا لرزش دسته‌سیم ظاهر می‌شوند. این نوع خرابی‌ها معمولاً به تست مرحله‌ای و ثبت داده نیاز دارند.

روش‌های تشخیص خرابی Intermittent

• Fault History
• Freeze Frame
• Wiggle Test
• Voltage Drop Under Load
• Temperature Test در شرایط کنترل‌شده
• Harness Inspection
• Live Data Recording
• مقایسه شرایط سالم و معیوب

آموزش حفاظت ECU هنگام جوشکاری روی کامیون

عملیات جوشکاری روی شاسی یا بدنه ممکن است Transient یا مسیرهای جریان ناخواسته ایجاد کند. روش ایمن‌سازی باید براساس دستورالعمل سازنده خودرو و تجهیزات جوشکاری انجام شود.

موارد مهم قبل از جوشکاری ماشین سنگین

• بررسی Service Manual
• Battery Isolation Procedure
• Module Protection Procedure
• انتخاب محل مناسب Ground دستگاه جوش
• جلوگیری از عبور جریان از Bearing و Moduleها

آموزش ایمنی ESD در تعمیر برد ECU

Microcontroller، Memory، Transceiver و سایر قطعات نیمه‌هادی ممکن است نسبت به Electrostatic Discharge حساس باشند. رعایت اصول ESD احتمال آسیب ثانویه هنگام تعمیر را کاهش می‌دهد.

تجهیزات مناسب میز تعمیر ECU

• ESD Mat
• ESD Wrist Strap
• Grounded Soldering Station
• ESD Safe Storage
• Clean Workbench
• نور و تهویه مناسب

روش واقعی یادگیری تعمیر ECU ماشین سنگین در کلاس

یادگیری تعمیر ایسیو زمانی مؤثر است که هنرجو بتواند خودش مسیر عیب‌یابی را انتخاب کند. در تمرین‌های عملی، Fault واقعی یا شبیه‌سازی‌شده ایجاد می‌شود و هنرجو باید با استفاده از نقشه، اندازه‌گیری و دیاگ علت را پیدا کند.

تمرین‌های عملی هنرجو برای ورود به بازار کار

1. یونیت‌های خودرو را شناسایی کند.
2. Wiring Diagram را بخواند.
3. Power و Ground را تست کند.
4. J1939 را بررسی کند.
5. Full Scan بگیرد.
6. SPN و FMI را تحلیل کند.
7. Sensor را تست کند.
8. Actuator Test اجرا کند.
9. Rail Pressure را تحلیل کند.
10. Turbo و Boost را بررسی کند.
11. Aftertreatment Data را تحلیل کند.
12. ECU را روی Bench تست کند.
13. Power Supply Board را عیب‌یابی کند.
14. از حافظه ECU Backup بگیرد.

پروژه عملی تعمیر ECU از پذیرش ماشین تا تحویل

مراحل یک تعمیر واقعی در کارگاه ماشین سنگین

1. دریافت شرح Fault از راننده یا اپراتور
2. شناسایی دقیق ماشین
3. ثبت Model و Serial
4. بررسی Battery
5. بازرسی Harness و Connector
6. Full System Scan
7. ثبت DTCها
8. ثبت Freeze Frame در صورت وجود
9. تحلیل Live Data
10. بررسی J1939
11. تست Sensor یا Actuator
12. مشخص کردن Root Cause
13. تعمیر Wiring یا Module
14. Programming در صورت نیاز
15. پاک کردن Fault بعد از تعمیر
16. Functional Test
17. Scan مجدد
18. ثبت گزارش تعمیر

چک‌لیست مهارت هنرجو پس از دوره تعمیر ECU

• سیستم برق 24 ولت را مرحله‌ای عیب‌یابی می‌کنم.
• Wiring Diagram را می‌خوانم.
• ECM، TCU و سایر Moduleها را شناسایی می‌کنم.
• CAN و J1939 را می‌شناسم.
• شبکه را با مولتی‌متر بررسی می‌کنم.
• Waveform شبکه را با اسیلوسکوپ مشاهده می‌کنم.
• Full Scan انجام می‌دهم.
• SPN و FMI را تحلیل می‌کنم.
• Live Data را بررسی می‌کنم.
• Common Rail را عیب‌یابی می‌کنم.
• Rail Pressure را تحلیل می‌کنم.
• Turbo و Boost را بررسی می‌کنم.
• DPF، SCR و EGR را می‌شناسم.
• ECU را قبل از باز کردن تست می‌کنم.
• مدار تغذیه برد را بررسی می‌کنم.
• CAN Transceiver را تست می‌کنم.
• EEPROM و Flash را می‌شناسم.
• Backup تهیه می‌کنم.
• TCU را عیب‌یابی می‌کنم.
• ساختار EBS را می‌شناسم.

بازار کار تعمیر ECU کامیون، راه‌سازی و ماشین‌آلات سنگین

مهارت تعمیر ECU ماشین سنگین در تعمیرگاه کامیون، ناوگان حمل‌ونقل، شرکت‌های خدمات دیزل، تعمیرگاه ماشین‌آلات راه‌سازی، معادن، پروژه‌های عمرانی و مراکز تعمیر تجهیزات کشاورزی کاربرد دارد.

خدماتی که تعمیرکار ECU ماشین سنگین می‌تواند ارائه دهد

• دیاگ ماشین سنگین
• عیب‌یابی برق کامیون
• تعمیر دسته‌سیم
• عیب‌یابی J1939
• تعمیر Engine ECU
• تعمیر TCU
• عیب‌یابی EBS
• تعمیر Instrument Cluster
• Programming مجاز ECU
• Backup و Recovery یونیت
• عیب‌یابی Common Rail
• عیب‌یابی DPF و SCR
• تعمیر ECU ماشین‌آلات راه‌سازی
• تعمیر ECU ماشین‌آلات کشاورزی

نحوه قیمت‌گذاری تعمیر ECU ماشین سنگین

عوامل مؤثر بر هزینه عیب‌یابی و تعمیر

• نوع ماشین و کاربرد آن
• برند و مدل
• نوع ECU یا Module
• میزان آسیب برد
• نیاز به Programming
• نیاز به تعمیر Harness
• زمان موردنیاز برای عیب‌یابی
• قیمت قطعات الکترونیکی
• نیاز به دیاگ OEM
• نیاز به حضور تکنسین در محل

مهارت‌های مکمل برای متخصص ECU ماشین سنگین

تعمیرکار حرفه‌ای ECU معمولاً علاوه بر برد الکترونیکی، باید شناخت مناسبی از برق خودرو، سیستم دیزل، شبکه، دیاگ و رفتار سنسورها داشته باشد. یادگیری دوره‌های مکمل باعث می‌شود تشخیص خرابی از حالت تعویض قطعه‌ای خارج شده و به عیب‌یابی مرحله‌ای تبدیل شود.

دوره‌های مکمل برای توسعه خدمات تعمیرگاه

• الکترونیک پایه و SMD: برای تحلیل و تعمیر برد
• برق خودرو: برای Power Distribution و Harness
• دیاگ ماشین سنگین: برای تحلیل Moduleها و Live Data
• Common Rail: برای عیب‌یابی سیستم سوخت دیزل
• گیربکس ماشین سنگین: برای شناخت TCU و Transmission
• سیستم دیزل: برای تحلیل عملکرد موتور

آشنایی با مدارهای جانبی و سیستم‌های حفاظتی خودرو نیز مفید است و علاقه‌مندان به بخش برق خودرو می‌توانند مطالب آموزش دزدگیر خودرو را به‌عنوان یکی از آموزش‌های تکمیلی برق و سیم‌کشی خودرو مطالعه کنند.

چک‌لیست نهایی عیب‌یابی در کلاس تعمیر ECU سنگین

• قبل از تعمیر ECU مشخصات کامل ماشین ثبت می‌شود.
• Battery و Charging System بررسی می‌شوند.
• Power و Ground یونیت اندازه‌گیری می‌شوند.
• در صورت نیاز Voltage Drop Test انجام می‌شود.
• Wiring Diagram مبنای تست قرار می‌گیرد.
• J1939 قبل از تعویض ECU بررسی می‌شود.
• DTC، SPN، FMI و Live Data تحلیل می‌شوند.
• Sensor قبل از تعویض تست می‌شود.
• Actuator خارجی قبل از تعمیر Driver بررسی می‌شود.
• فایل اصلی قبل از Programming ذخیره می‌شود.
• در Programming از تغذیه پایدار استفاده می‌شود.
• سیستم‌های ایمنی و آلایندگی به روش غیراصولی حذف نمی‌شوند.
• بعد از تعمیر Full Scan انجام می‌شود.
• خودرو یا ماشین در شرایط کاری مناسب تست می‌شود.
• نتیجه تعمیر و علت خرابی ثبت می‌شود.
