دوره آموزش تعمیر خودرو برقی و ماشین هیبریدی

آموزش تعمیر خودرو برقی و هیبریدی تخصصی

آموزش تعمیر خودرو برقی و هیبریدی یکی از تخصص‌های جدید و رو‌به‌رشد صنعت خودرو است که تعمیرکار را با ساختار متفاوت خودروهای Electric و Hybrid، سیستم‌های ولتاژ بالا، باتری Traction، موتور الکتریکی، Inverter، BMS، شارژر داخلی OBC، مبدل DC-DC و واحدهای کنترل الکترونیکی آشنا می‌کند.

در خودروهای بنزینی معمولی، بخش عمده عیب‌یابی روی موتور احتراق داخلی، سیستم سوخت‌رسانی، جرقه و گیربکس انجام می‌شود؛ اما در خودرو برقی، تولید و انتقال نیرو توسط مجموعه‌ای از باتری ولتاژ بالا، اینورتر، موتور الکتریکی، سیستم مدیریت حرارتی و واحد کنترل خودرو انجام می‌شود. در خودروهای Hybrid نیز موتور بنزینی و Electric Drive به‌صورت هماهنگ کار می‌کنند و همین موضوع عیب‌یابی این خودروها را تخصصی‌تر می‌کند.

طرح درس دوره از شناخت BEV، HEV و PHEV آغاز می‌شود و سپس هنرجو وارد مباحث دیاگ خودرو برقی، تحلیل DTC، بررسی Live Data، عیب‌یابی شارژ، باتری و BMS، اینورتر، موتور الکتریکی، DC-DC، ترمز احیاکننده، گیربکس، شبکه CAN و Thermal Management می‌شود. ⚡🚗

مسیر یادگیری تعمیر خودرو برقی از پایه تا عیب‌یابی تخصصی

یادگیری تعمیر EV و Hybrid باید مرحله‌ای باشد. هنرجوی مبتدی نباید بدون شناخت معماری خودرو و اصول ایمنی مستقیماً وارد مدارهای High Voltage شود. ابتدا برق خودرو، الکترونیک کاربردی، شبکه‌های ارتباطی و سیستم ۱۲ ولت بررسی می‌شود و سپس آموزش به سمت باتری HV، Power Electronics و عیب‌یابی پیشرفته حرکت می‌کند.

برای افرادی که در بخش قطعه‌شناسی و مدارات الکترونیکی نیاز به پایه قوی‌تری دارند، مطالعه مباحث آموزش الکترونیک کاربردی نیز می‌تواند در درک Power Supply، Sensor، Driver، MOSFET، IGBT و مدارهای کنترلی مفید باشد.

تفاوت خودرو برقی، هیبریدی و پلاگین هیبریدی در تعمیرگاه

قبل از هرگونه دیاگ و تعمیر باید نوع Powertrain مشخص شود؛ زیرا مسیر انتقال انرژی، تجهیزات ولتاژ بالا و روش عیب‌یابی در BEV، HEV و PHEV یکسان نیست.

ساختار خودرو تمام برقی BEV

در Battery Electric Vehicle موتور احتراق داخلی وجود ندارد. انرژی از Traction Battery وارد Inverter شده و پس از کنترل توان، Electric Motor را به حرکت درمی‌آورد. بسیاری از خودروهای BEV همچنین دارای DC-DC، OBC، Electric A/C Compressor و مجموعه پیشرفته Thermal Management هستند.

ساختار خودرو هیبریدی HEV

در خودرو HEV موتور احتراق داخلی و یک یا چند Motor Generator با یکدیگر همکاری می‌کنند. Battery این خودروها معمولاً از طریق موتور ژنراتور و Regenerative Braking شارژ می‌شود و نیازی به اتصال روزمره خودرو به شارژر خارجی وجود ندارد.

ساختار خودرو پلاگین هیبریدی PHEV

PHEV علاوه بر Engine دارای Traction Battery بزرگ‌تر، Electric Drive و امکان شارژ از منبع خارجی است. خودرو می‌تواند در شرایط مشخص بخشی از مسیر را فقط با نیروی الکتریکی طی کند.

تفاوت خودرو Mild Hybrid با Hybrid کامل

در برخی خودروها سیستم ۴۸ ولت و Starter Generator برای کمک به موتور احتراقی استفاده می‌شود. این خودروها لزوماً توان حرکت مستقل طولانی با موتور الکتریکی ندارند و ساختار آن‌ها با Full Hybrid متفاوت است. بنابراین عبارت Hybrid به‌تنهایی برای تعیین روش تعمیر کافی نیست.

شناخت قطعات اصلی خودروهای برقی و هیبریدی

تعمیرکار EV قبل از انجام تست باید بداند انرژی از کجا وارد خودرو می‌شود، در کدام بخش ذخیره شده، چگونه تبدیل می‌شود و چه Control Moduleهایی بر عملکرد سیستم نظارت دارند.

باتری ولتاژ بالا و ساختار Battery Pack

Traction Battery از Cellها و ساختارهای Module یا Cell-to-Pack تشکیل می‌شود. طراحی پک، ولتاژ نامی، نحوه Cooling و Chemistry باتری بین خودروها متفاوت است.

شیمی‌های متداول باتری خودرو برقی

در خودروهای جدید می‌توان با Chemistryهایی مانند LFP و خانواده NMC مواجه شد. رفتار شارژ، محدوده دمای کاری و استراتژی BMS براساس نوع سلول و طراحی سازنده متفاوت است؛ بنابراین یک عدد ثابت برای تمام خودروها قابل استفاده نیست.

BMS و مدیریت هوشمند باتری

Battery Management System ولتاژ سلول یا گروه سلول‌ها، Temperature، جریان و وضعیت کلی Battery را پایش می‌کند. BMS همچنین در محاسبه SOC، کنترل محدودیت Charge/Discharge، حفاظت Battery و مدیریت Contactorها نقش دارد.

کنتاکتورهای باتری و مدار Precharge

Contactorها ارتباط Battery Pack با HV Bus را کنترل می‌کنند. Precharge Circuit نیز باعث می‌شود فرآیند اولیه Energizing بخش‌هایی مانند DC-Link Capacitor به‌شکل کنترل‌شده انجام شود.

اینورتر خودرو برقی

Inverter انرژی DC باتری را برای Motor به شکل مناسب تبدیل و کنترل می‌کند. در Regenerative Braking نیز مسیر انرژی برعکس شده و بخشی از انرژی حرکتی می‌تواند به Battery بازگردد.

مبدل DC-DC خودرو برقی و هیبریدی

DC-DC Converter انرژی High Voltage را برای شبکه Low Voltage خودرو کاهش می‌دهد. در بسیاری از EVها این مجموعه وظیفه‌ای مشابه نقش Alternator در خودرو احتراقی برای تأمین شبکه ۱۲ ولت دارد.

شارژر داخلی OBC

On-Board Charger هنگام AC Charging انرژی ورودی را برای شارژ Traction Battery تبدیل و مدیریت می‌کند. OBC با BMS، Charge Control و سایر Moduleهای خودرو در ارتباط است.

HV Junction Box و توزیع برق ولتاژ بالا

در بسیاری از خودروها، توزیع High Voltage از طریق Junction Box، Fuse، Contactor یا واحدهای توزیع قدرت انجام می‌شود. معماری دقیق این بخش باید از روی Wiring Diagram همان مدل خودرو بررسی شود.

مهم‌ترین مجموعه‌های مورد بررسی در کلاس

• HV Battery Pack
• Battery Management System
• Service Disconnect در خودروهای مجهز
• Contactors و Precharge Circuit
• HV Junction Box
• Electric Motor / Motor Generator
• Inverter و Motor Control
• DC-DC Converter
• On-Board Charger
• Vehicle Control Unit
• Charge Control Module
• Thermal Management System
• Electric A/C Compressor
• Electric Coolant Pump

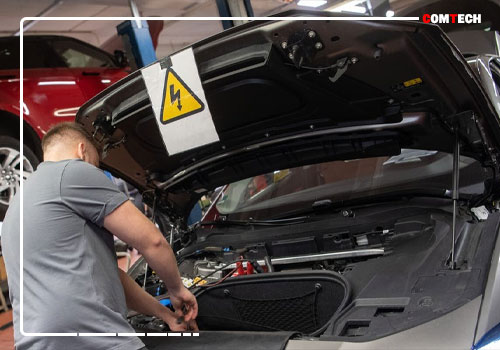

آموزش ایمنی ولتاژ بالا در خودرو برقی

سیستم High Voltage مهم‌ترین تفاوت تعمیر خودرو برقی با خودرو معمولی است. وجود ولتاژ بالا، جریان قابل توجه و انرژی ذخیره‌شده باعث می‌شود ایمنی HV بخشی جداشدنی از آموزش تعمیر EV باشد.

شناسایی مدارهای High Voltage خودرو

Battery Pack، Inverter، Motor، OBC، DC-DC، Electric Compressor و سایر تجهیزات HV باید از روی Service Information همان خودرو شناسایی شوند. رنگ کابل به‌تنهایی جایگزین نقشه و دستورالعمل فنی نیست.

انتخاب PPE و تجهیزات مناسب

دستکش عایق متناسب با سطح کار، محافظ مکانیکی دستکش، حفاظت چشم، ابزار عایق و تجهیزات اندازه‌گیری مناسب باید براساس Procedure سازنده انتخاب شوند. سلامت PPE نیز قبل از استفاده اهمیت دارد.

De-Energization طبق دستورالعمل همان خودرو

روش ایمن‌سازی High Voltage در برندها و مدل‌های مختلف یکسان نیست. Service Plug، Disconnect، محل Measurement Point و زمان انتظار می‌تواند متفاوت باشد. هنرجو یاد می‌گیرد بدون اطلاعات رسمی خودرو وارد مدار HV نشود.

خطر انرژی ذخیره‌شده در DC-Link

خاموش کردن خودرو به معنی تخلیه فوری تمام انرژی سیستم نیست. Capacitorهای بخش قدرت ممکن است برای مدتی انرژی ذخیره داشته باشند و Verification باید مطابق Service Manual انجام شود.

آموزش باتری خودرو برقی و عیب‌یابی BMS

باتری Traction یکی از گران‌ترین مجموعه‌های EV است. در تعمیر حرفه‌ای، Battery Pack بدون دلیل باز نمی‌شود؛ ابتدا داده‌های BMS، DTCها، Temperature، Isolation Status و عملکرد Cooling بررسی می‌شوند.

شناخت Cell، Module و Pack

هنرجو تفاوت Cell، Module و Battery Pack و نحوه تشکیل مجموعه باتری را یاد می‌گیرد و با مفهوم Series و Parallel در سطح موردنیاز عیب‌یابی آشنا می‌شود.

تحلیل Cell Voltage با دستگاه دیاگ

در خودروهایی که اطلاعات لازم را ارائه می‌کنند، Voltage گروه‌های سلولی بررسی شده و اختلاف غیرعادی آن‌ها با وضعیت SOC، Temperature و شرایط ثبت Fault مقایسه می‌شود.

تحلیل SOC و SOH باتری خودرو برقی

State of Charge تخمینی از میزان شارژ فعلی Battery و State of Health شاخصی برای ارزیابی وضعیت سلامت آن است. تفسیر این مقادیر باید همراه Capacity، مقاومت داخلی، Temperature و رفتار واقعی خودرو انجام شود.

بررسی Cell Imbalance و Battery Balancing

اختلاف غیرعادی بین گروه‌های سلولی می‌تواند در عملکرد Battery اثر بگذارد. تعمیرکار باید قبل از نتیجه‌گیری، کیفیت داده، SOC، Temperature، شرایط بار و استراتژی Balancing خودرو را بررسی کند.

تحلیل دمای باتری و سنسورهای حرارتی

اختلاف غیرطبیعی دما بین Sensorها ممکن است به Air Flow، Liquid Cooling، Sensor، Pump، Valve یا شرایط داخلی Battery مربوط باشد.

تشخیص Isolation Fault در خودرو برقی

Loss of Isolation یکی از Faultهای مهم HV است. در کلاس، منطق عیب‌یابی با DTC و اطلاعات Isolation Monitoring آموزش داده می‌شود و آزمایش فیزیکی مدار فقط با تجهیزات مناسب و دستورالعمل همان خودرو انجام می‌شود.

بررسی سیستم خنک‌کاری باتری

Battery Cooling می‌تواند Air Cooled، Liquid Cooled یا بخشی از یک Thermal Loop پیچیده باشد. Pump، Fan، Valve، Temperature Sensor و مسیر جریان سیال در Faultهای مرتبط بررسی می‌شوند.

آموزش معماری ۴۰۰ ولت و ۸۰۰ ولت خودروهای برقی جدید

در خودروهای جدید می‌توان با معماری‌های مختلف High Voltage روبه‌رو شد. بعضی پلتفرم‌ها در محدوده‌های متداول ۴۰۰ ولتی و برخی در معماری‌های بالاتر مانند ۸۰۰ ولت طراحی شده‌اند.

چرا ولتاژ سیستم در عیب‌یابی مهم است؟

ولتاژ نامی Battery روی Inverter، Motor، Charging Architecture، DC-DC، OBC و تجهیزات اندازه‌گیری موردنیاز اثر می‌گذارد. تعمیرکار نباید تجهیزات یک سیستم را براساس تجربه خودروی دیگر انتخاب کند.

شناخت Silicon Carbide در Power Electronics جدید

در برخی Powertrainهای جدید از Semiconductorهای SiC در بخش قدرت استفاده می‌شود. تعمیرکار لازم نیست تنها براساس نوع Semiconductor خرابی را تشخیص دهد، اما باید تفاوت نسل‌های جدید Power Electronics و حساسیت آن‌ها به Cooling، Gate Control و شرایط HV را بشناسد.

آموزش عیب‌یابی شارژ نشدن خودرو برقی

شارژ نشدن خودرو برقی، قطع شدن Charging، کاهش شدید توان شارژ یا متوقف شدن شارژ سریع از مراجعات مهم تعمیرگاهی EV و PHEV هستند.

تفاوت شارژ AC و DC

در AC Charging، OBC در تبدیل انرژی نقش اصلی دارد. در DC Fast Charging، مسیر انرژی و تجهیزات درگیر متفاوت است و جزئیات ارتباط Charger با خودرو براساس معماری و استاندارد مورد استفاده تغییر می‌کند.

بررسی سیستم ۱۲ ولت قبل از عیب‌یابی شارژ

Battery کم‌ولتاژ برای Wake-Up بسیاری از Moduleها، فعال شدن Relayها و شروع Communication اهمیت دارد. ضعف سیستم ۱۲ ولت می‌تواند علائمی شبیه خرابی HV یا Charger ایجاد کند.

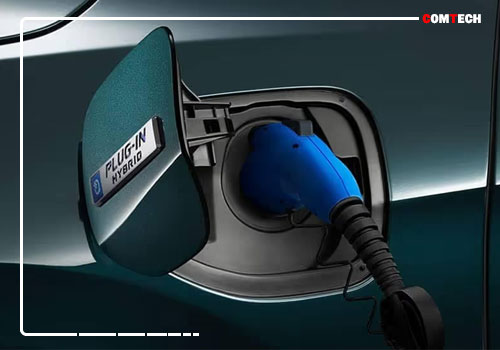

بررسی Charge Port و ارتباط شارژ

وضعیت Connector، Lock Mechanism، دما، Communication و خطاهای Charge Control بررسی می‌شوند. تعویض OBC قبل از مشخص شدن علت Failure روش مناسبی نیست.

تحلیل DTCهای OBC و BMS

DTC، Freeze Frame، Battery Temperature، Charge Request، Charge Limit و سایر Live Dataهای قابل دسترس باید قبل از باز کردن قطعات بررسی شوند.

علت کاهش سرعت شارژ سریع خودرو

کاهش Charge Power همیشه به معنی خرابی نیست. SOC بالا، دمای نامناسب Battery، محدودیت Charger، شرایط Thermal Management و استراتژی محافظتی BMS می‌توانند توان شارژ را محدود کنند.

شناخت استانداردهای مختلف کانکتور شارژ

تعمیرکار باید بداند خودروها بسته به بازار و نسل محصول می‌توانند از استانداردها و Connectorهای متفاوت استفاده کنند. تشخیص نوع Port و معماری Charging برای انتخاب تجهیزات تست ضروری است.

آموزش اینورتر خودرو برقی و عیب‌یابی Power Electronics

Inverter خودرو برقی یکی از حساس‌ترین قسمت‌های Electric Powertrain است و نباید تنها براساس یک DTC تعویض شود.

شناخت بخش‌های اصلی Inverter

Power Semiconductor، DC-Link، Gate Driver، Current Sensor، Control Board و Cooling از بخش‌هایی هستند که در سطح معماری مورد بررسی قرار می‌گیرند.

مفهوم PWM در کنترل موتور الکتریکی

Pulse Width Modulation از مفاهیم پایه Power Electronics است. هنرجو با ارتباط PWM، کنترل جریان و ایجاد میدان مناسب برای Motor آشنا می‌شود.

تحلیل DTC و Live Data اینورتر

DC Bus Voltage، Temperature، Current Data، Motor Speed، Torque Request و وضعیت Motor Control در خودروهای پشتیبانی‌شده بررسی می‌شوند.

تفکیک خرابی موتور از Inverter

Fault مربوط به Motor Drive الزاماً نشان‌دهنده خرابی Inverter نیست. Motor، HV Cable، Position Sensor، Resolver، Cooling و Supply نیز باید در مسیر Diagnostic بررسی شوند.

تست سیستم خنک‌کننده اینورتر

بالا رفتن Temperature می‌تواند باعث Power Limitation شود. وضعیت Coolant، Electric Pump، Valve، Radiator و Temperature Sensor براساس معماری خودرو بررسی می‌شود.

آموزش موتور الکتریکی خودرو برقی و Hybrid

موتورهای خودروهای الکتریکی براساس طراحی می‌توانند از نوع Permanent Magnet Synchronous، Induction، Wound Rotor یا ساختارهای دیگر باشند. تعمیرکار باید ابتدا نوع Motor و روش Feedback آن را شناسایی کند.

شناخت اجزای موتور الکتریکی

Stator، Rotor، Shaft، Bearing، Position Sensor، Resolver و Cooling System از بخش‌های اصلی مورد بررسی هستند.

تشخیص صدا و لرزش موتور برقی

Noise و Vibration باید در سرعت‌ها و Loadهای مختلف بررسی شوند تا ایراد Bearing، Reduction Gear، Differential، CV Joint یا Mount با خرابی Motor اشتباه نشود.

بررسی Motor Temperature با دیاگ

Motor Temperature و Inverter Temperature در صورت پشتیبانی ابزار Diagnostic بررسی شده و با شرایط Load و عملکرد Cooling مقایسه می‌شوند.

عیب‌یابی سنسور موقعیت موتور

Position Feedback برای کنترل دقیق Electric Motor ضروری است. Fault مربوط به Resolver یا Position Sensor می‌تواند باعث محدود شدن Torque یا غیرفعال شدن Drive شود.

بررسی عایق سیم‌پیچ موتور

Insulation Test از آزمایش‌های تخصصی HV است و باید توسط فرد آموزش‌دیده، با تجهیزات مناسب و براساس Specification همان خودرو انجام شود.

آموزش مکانیکی خودرو برقی و سیستم انتقال قدرت

خودرو EV موتور بنزینی ندارد، اما همچنان مجموعه‌های Mechanical مانند Reduction Gear، Differential، Drive Shaft، Bearing، Suspension و Steering نیاز به سرویس و عیب‌یابی دارند.

شناخت Reduction Gear خودرو برقی

بسیاری از EVها از گیربکس کاهنده تک‌سرعته استفاده می‌کنند و ساختار آن‌ها با گیربکس اتوماتیک چندسرعته خودروهای احتراقی متفاوت است.

عیب‌یابی صدای گیربکس و دیفرانسیل EV

Bearing، Gear، Differential، Lubricant و Mountها براساس Symptom و Service Information بررسی می‌شوند.

بررسی پلوس و CV Joint

خرابی CV Joint، Drive Shaft یا Mount می‌تواند صدایی ایجاد کند که در نگاه اول شبیه Motor یا Reduction Gear Fault به نظر برسد.

آموزش جلوبندی خودرو برقی

وزن Battery Pack و طراحی Chassis می‌تواند در Load وارد بر Suspension اثر داشته باشد. Bushing، Ball Joint، Wheel Bearing و Damper مانند خودروهای دیگر بررسی می‌شوند، اما محل صحیح Jack Point اهمیت ویژه‌ای دارد.

عیب‌یابی EPS خودرو برقی و هیبریدی

Electric Power Steering از Motor، Sensor، ECU و اجزای Mechanical تشکیل می‌شود و برای تشخیص Fault باید هم Diagnostic Data و هم وضعیت مکانیکی سیستم بررسی شود.

آموزش ترمز احیاکننده Regenerative Braking

Regenerative Braking در شرایط مناسب بخشی از انرژی جنبشی خودرو را به انرژی الکتریکی تبدیل می‌کند و آن را به Battery بازمی‌گرداند.

تفاوت Regenerative و Friction Braking

در بسیاری از خودروها Brake Control مقدار ترمز الکتریکی و اصطکاکی را هماهنگ می‌کند. این فرآیند با اصطلاح Brake Blending شناخته می‌شود.

بررسی Sensorهای سیستم ترمز

Brake Pedal Sensor، Wheel Speed Sensor، ABS/ESC و اطلاعات Hybrid/EV Control می‌توانند بر مقدار Regeneration اثر داشته باشند.

دلایل کاهش Regenerative Braking

SOC بالا، Battery Temperature، Fault سیستم ABS/ESC، Drive Mode و شرایط سطح جاده می‌توانند میزان Regeneration را تغییر دهند.

سرویس لنت، دیسک و کالیپر EV

وجود ترمز احیاکننده باعث حذف Friction Brake نمی‌شود. Disc، Pad و Caliper همچنان باید از نظر خوردگی، گیرپاژ و سایش بررسی شوند.

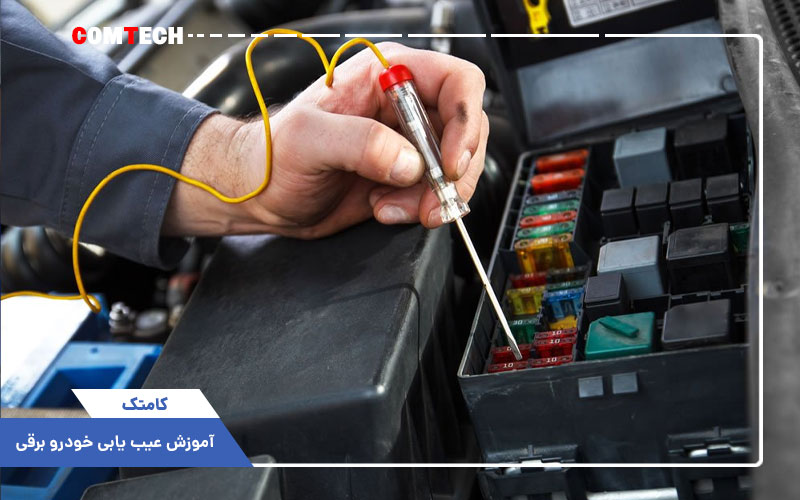

آموزش عیب‌یابی خودرو برقی با دستگاه دیاگ

یک EV یا Hybrid دارای چندین Control Module مرتبط است؛ به همین دلیل Full Vehicle Scan معمولاً باید قبل از باز کردن قطعات انجام شود.

خواندن DTC تمام یونیت‌های EV

Faultهای BMS، VCU، Inverter، OBC، DC-DC، ABS، HVAC، Gateway و سایر Moduleها باید در کنار یکدیگر تحلیل شوند.

تحلیل Freeze Frame قبل از پاک کردن خطا

Voltage، Temperature، Vehicle Speed، Drive State و سایر اطلاعات لحظه ثبت Fault ممکن است برای پیدا کردن Root Cause بسیار مهم باشند.

تحلیل Live Data باتری و موتور

Cell Data، SOC، Battery Temperature، Motor Speed، Torque Request، Inverter Temperature و Charge Data براساس نوع Fault بررسی می‌شوند.

تشخیص Primary Fault و Secondary DTC

گاهی یک خرابی اصلی باعث ثبت چندین Error در Moduleهای مختلف می‌شود. تعمیرکار باید علت اولیه را از خطاهای ثانویه جدا کند.

استفاده از Active Test و Bidirectional Control

در خودرو و دستگاه دیاگ پشتیبانی‌شده، Active Test می‌تواند برای بررسی عملکرد Pump، Fan، Valve یا برخی Actuatorها مفید باشد. اجرای هر تست باید با شناخت اثر آن روی سیستم انجام شود.

اسکن مجدد بعد از تعمیر

بعد از Repair، Fault Memory، Live Data و عملکرد سیستم دوباره کنترل شده و در صورت نیاز Calibration یا Initialization انجام می‌شود.

ترتیب حرفه‌ای عیب‌یابی خودرو برقی در تعمیرگاه

1. ثبت دقیق شکایت راننده و شرایط ایجاد ایراد
2. شناسایی BEV، HEV، PHEV یا Mild Hybrid بودن خودرو
3. بررسی VIN و Service Information مرتبط
4. کنترل وضعیت Battery و شبکه Low Voltage
5. انجام Full Scan قبل از پاک کردن Error
6. ثبت DTC و Freeze Frame
7. تحلیل Live Data مرتبط با Fault
8. تفکیک ایراد LV، HV، Network، Thermal یا Mechanical
9. بررسی Connector، Wiring، Power، Ground و Cooling مرتبط
10. استفاده از Test Plan سازنده برای تست تخصصی
11. تعمیر یا تعویض قطعه فقط پس از اثبات خرابی
12. اجرای Programming، Calibration یا Initialization موردنیاز
13. اسکن مجدد و تست نهایی عملکرد خودرو

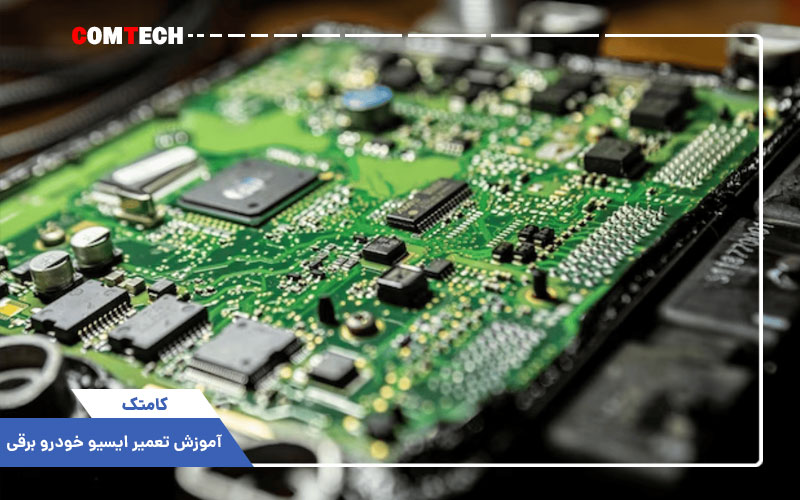

آموزش تعمیر یونیت‌های خودرو برقی و هیبریدی

اصطلاح ECU در خودروهای جدید به یک کامپیوتر واحد محدود نمی‌شود. کنترل Powertrain و تجهیزات جانبی بین چندین Module تقسیم شده است.

شناخت Vehicle Control Unit

VCU یا واحدهای مشابه در معماری‌های مربوط، Torque Request، Drive State و هماهنگی میان بخش‌های Powertrain را مدیریت می‌کنند.

شناخت برد کنترل BMS

BMS داده‌های Battery را پردازش کرده و اطلاعات موردنیاز سایر Moduleهای خودرو را از طریق Network ارسال می‌کند.

شناخت Motor Control Electronics

برد کنترل Motor فرمان‌های لازم را برای Power Stage ایجاد کرده و اطلاعات Current، Position و Temperature را در فرآیند کنترل موتور به‌کار می‌گیرد.

عیب‌یابی بخش Low Voltage یونیت‌ها

در Board Repair، بخش‌های Power Supply، Communication، Driver و Componentهای قابل سرویس فقط روی یونیت ایمن و خارج از شرایط خطر بررسی می‌شوند. برای هنرجویانی که قصد دارند مسیر عیب‌یابی برد را عمیق‌تر دنبال کنند، مباحث آموزش مهندسی معکوس نیز با موضوع نقشه‌خوانی و تحلیل مدار ارتباط نزدیکی دارد.

Programming و Configuration یونیت خودرو

Software Update، Flash، Coding، Configuration و Calibration باید با ابزار سازگار، فایل صحیح و Power Supply پایدار انجام شوند. پروگرام اشتباه می‌تواند باعث ایجاد Fault جدید یا از دست رفتن Communication یونیت شود.

یونیت‌های مهم خودرو برقی و هیبریدی

• VCU
• BMS
• Inverter Control
• OBC Control Module
• DC-DC Control
• ABS / ESC
• Electric A/C Control
• Thermal Management Controller
• Gateway
• BCM
• Charge Control Module

آموزش شبکه CAN و ارتباط یونیت‌های خودرو برقی

Battery، Inverter، Motor، Brake، Charging و Thermal Management برای عملکرد صحیح باید اطلاعات را بین Moduleهای مختلف ردوبدل کنند.

شناخت CAN BUS در EV و Hybrid

هنرجو با مفهوم Node، Bus، Gateway و Network DTC آشنا می‌شود و یاد می‌گیرد قطع Communication الزاماً به معنی خرابی ECU نیست.

بررسی U-Code با دستگاه دیاگ

U-Code می‌تواند در اثر Power یا Ground نامناسب یک Module، اختلال Wiring، Connector، Gateway یا خود Control Unit ایجاد شود.

بررسی شبکه با اسیلوسکوپ

در بخش Low Voltage و در شرایط ایمن، Waveform شبکه با Oscilloscope بررسی می‌شود تا مشکلات Signal و Communication بهتر تحلیل شوند.

اهمیت Gateway در خودروهای جدید

در معماری‌های جدید ممکن است چند Network مختلف توسط Gateway به یکدیگر متصل شوند. بنابراین عدم دسترسی به یک Module باید همراه با وضعیت Gateway و سایر Nodeها بررسی شود.

آموزش HVIL و خطای Interlock خودرو برقی

High Voltage Interlock Loop در بسیاری از خودروها برای پایش وضعیت اتصال اجزای مشخصی از مدار HV استفاده می‌شود.

عملکرد HVIL در خودرو برقی

باز شدن Interlock یا تشخیص وضعیت نامعتبر می‌تواند از فعال شدن High Voltage جلوگیری کند و خودرو وارد READY نشود.

تشخیص Interlock Fault بدون تعویض قطعه

ابتدا DTC، Service Information و وضعیت Moduleها بررسی می‌شوند. Connectorها و Componentهای مرتبط نیز طبق Procedure همان سازنده ارزیابی می‌شوند.

آموزش Thermal Management خودرو برقی

مدیریت حرارتی در EV فقط برای خنک کردن موتور نیست. Battery، Inverter، Motor، OBC، کابین و سیستم Charging ممکن است به یک یا چند مدار حرارتی وابسته باشند.

مدار خنک‌کاری Battery و Inverter

Electric Pump، Valve، Radiator، Heat Exchanger و Temperature Sensorها براساس معماری خودرو بررسی می‌شوند.

عیب‌یابی Electric Coolant Pump

Power، Ground، Communication، Command، Actual Status و DTC پمپ در خودروهای پشتیبانی‌شده بررسی می‌شود.

تأثیر دمای Battery بر توان و شارژ

Temperature باتری می‌تواند Charge Rate، Discharge Power و عملکرد Regenerative Braking را محدود کند.

شناخت Heat Pump در خودروهای برقی جدید

برخی EVها از Heat Pump برای مدیریت انرژی گرمایی کابین و بخش‌هایی از سیستم حرارتی استفاده می‌کنند. Fault این مجموعه می‌تواند علاوه بر کاهش عملکرد HVAC روی مصرف انرژی خودرو نیز اثر بگذارد.

آموزش کولر برقی خودرو EV و Hybrid

در بسیاری از خودروهای برقی و هیبریدی، A/C Compressor به‌صورت الکتریکی کار می‌کند و وابسته به تسمه موتور بنزینی نیست.

شناخت Electric A/C Compressor

کمپرسور الکتریکی در بسیاری از خودروها جزو تجهیزات HV است؛ بنابراین قبل از سرویس باید ساختار سیستم و Procedure همان خودرو مشخص شود.

عیب‌یابی سرمایش ضعیف با دیاگ

Pressure، Temperature، Compressor Command، Fan Operation و وضعیت Thermal Management در فرآیند عیب‌یابی بررسی می‌شوند.

انتخاب Refrigerant و Compressor Oil مناسب

نوع Refrigerant و روغن کمپرسور باید دقیقاً مطابق Specification سازنده باشد. استفاده از ماده نامناسب ممکن است بر عملکرد و ویژگی‌های عایقی سیستم اثر منفی بگذارد.

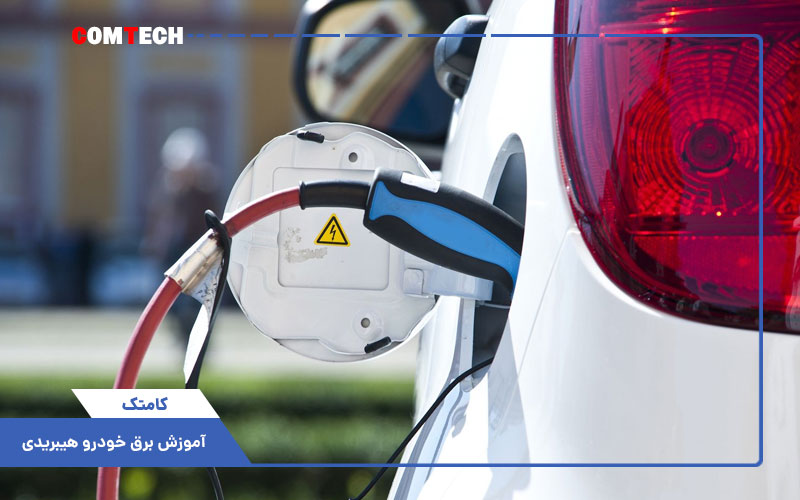

آموزش برق خودرو هیبریدی از پایه تا دیاگ

آموزش برق خودرو هیبریدی شامل Low Voltage System، High Voltage System، BMS، Inverter، Motor Generator، سیستم Charging و Network Communication است.

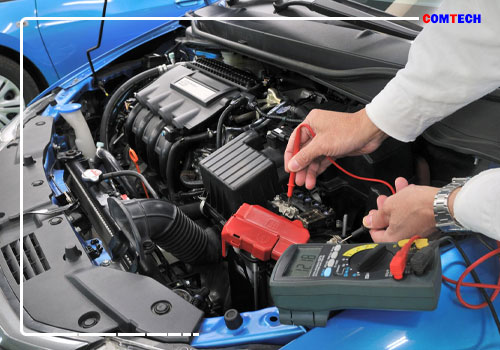

بررسی مدار ۱۲ ولت Hybrid

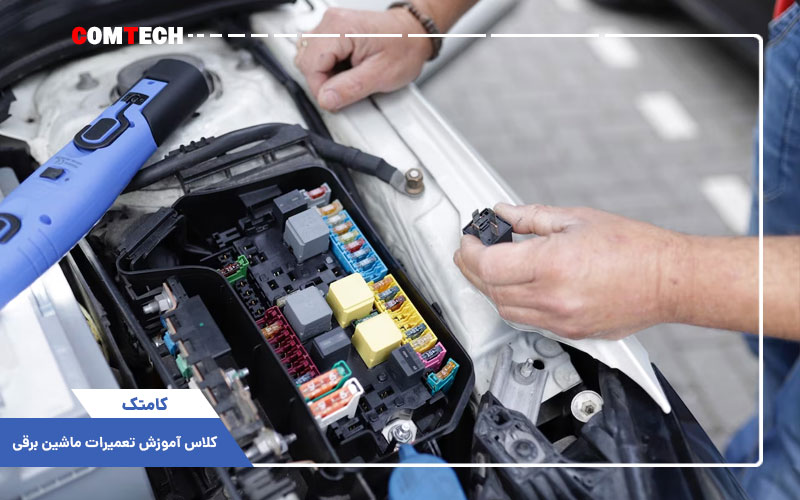

Battery کم‌ولتاژ، Fuse، Relay، Ground و Power Distribution همچنان اهمیت زیادی دارند و بسیاری از مشکلات Start-Up از همین قسمت آغاز می‌شوند.

شناخت مدار قدرت Hybrid

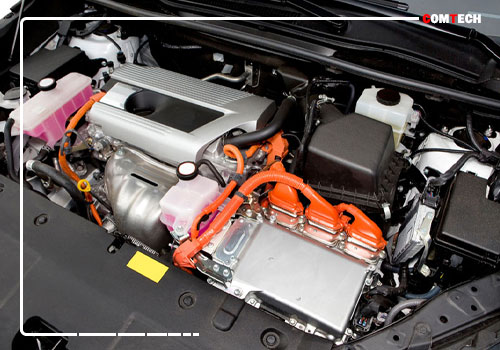

HV Battery، Inverter، Motor Generator و سایر Componentهای مرتبط از روی Wiring Diagram و Block Diagram شناسایی می‌شوند.

DC-DC Converter در خودرو هیبریدی

در بسیاری از Hybridها DC-DC وظیفه تأمین شبکه Low Voltage را بر عهده دارد و نقش Alternator سنتی را کاهش داده یا حذف می‌کند.

ارتباط برق خودرو با تجهیزات Low Voltage

برای درک بهتر تفاوت شبکه ۱۲ ولت با مدار HV، شناخت اصول برق خودرو و تجهیزات جانبی نیز اهمیت دارد. به همین دلیل مباحثی مانند برق جانبی خودرو می‌تواند برای هنرجوی مبتدی در شناخت Fuse، Relay، Ground و سیم‌کشی Low Voltage مفید باشد.

آموزش خودرو هیبریدی تویوتا و لکسوس

خودروهای Toyota و Lexus Hybrid نمونه مناسبی برای یادگیری معماری Power-Split هستند، اما ساختار همه Hybridها مشابه این سیستم نیست.

شناخت Hybrid Synergy Drive

Engine، Motor Generatorها، Battery و Power Split System تحت کنترل Electronic Control با یکدیگر کار می‌کنند.

دیاگ باتری هیبرید تویوتا و لکسوس

Battery Data، Temperature، SOC و DTCهای مرتبط با ابزار Diagnostic سازگار بررسی می‌شوند.

شناخت Inverter و Motor Generator

نقش Inverter، DC-DC و Motor Generatorها در مسیر انتقال توان و Regeneration تحلیل می‌شود.

عیب‌یابی Brake Control در Toyota Hybrid

Regenerative Braking همراه با ABS/ESC و وضعیت Hybrid Control بررسی می‌شود تا Fault ترمز با محدودیت Battery اشتباه نشود.

کار با Techstream در خودروهای پشتیبانی‌شده

DTC، Data List و Active Testهای قابل پشتیبانی بررسی می‌شوند و هنرجو یاد می‌گیرد داده‌های مربوط به چند ECU را هم‌زمان تحلیل کند.

آموزش خودرو هیبریدی هیوندای، کیا و هوندا

Hybrid Architecture در تمام برندها یکسان نیست؛ بنابراین تعمیرکار نباید روش Toyota را به همه خودروهای هیبریدی تعمیم دهد.

ساختار Hybrid هیوندای و کیا

Engine، Electric Motor، Transmission، Battery و Hybrid Control به‌صورت یک سیستم بررسی می‌شوند.

شناخت معماری Hybrid هوندا

Power Flow و نقش Motor Generatorها براساس نسل سیستم خودرو تحلیل می‌شود؛ زیرا معماری در مدل‌ها و نسل‌های مختلف می‌تواند متفاوت باشد.

مقایسه Series، Parallel و Power-Split Hybrid

شناخت Architecture به تعمیرکار کمک می‌کند قبل از تست بداند چه مجموعه‌ای وظیفه تولید Torque، شارژ Battery و انتقال توان را بر عهده دارد.

آموزش گیربکس خودرو هیبریدی و e-CVT

یکی از اشتباهات رایج این است که تمام Transmissionهای Hybrid را CVT معمولی تصور کنیم. e-CVT در بسیاری از خودروهای Hybrid تویوتا با CVT تسمه‌ای متداول یکسان نیست.

شناخت Power-Split و e-CVT

Planetary Power-Split Device و Motor Generatorها در برخی معماری‌ها وظیفه تقسیم و مدیریت مسیر انتقال توان را انجام می‌دهند.

شناخت DCT در خودروهای هیبریدی

برخی Hybridها از Dual-Clutch Transmission استفاده می‌کنند. سرویس و Diagnostic این سیستم با e-CVT متفاوت است.

تشخیص Noise سیستم انتقال قدرت Hybrid

Bearing، Gear، Differential و Mountها باید قبل از نسبت دادن صدا به Motor Generator بررسی شوند.

انتخاب روغن گیربکس Hybrid

Fluid باید فقط مطابق Specification دقیق Transmission انتخاب شود. عبارت Hybrid به‌تنهایی برای انتخاب روغن کافی نیست.

ابزارهای تخصصی تعمیر خودرو برقی و هیبریدی

بخشی از تجهیزات EV برای Diagnostic استفاده می‌شوند و بخش دیگر مستقیماً با ایمنی تکنسین ارتباط دارند.

جدول عیب‌یابی مشکلات رایج خودرو برقی

تمرین‌های عملی کلاس تعمیر خودرو برقی

شناسایی اجزای EV روی خودرو آموزشی

هنرجو محل Battery، Inverter، Motor، OBC، DC-DC، Charge Port و Control Moduleهای اصلی را شناسایی می‌کند.

خواندن Block Diagram سیستم قدرت

Energy Flow از Charge Port تا Battery و از Battery تا Motor مرحله‌به‌مرحله تحلیل می‌شود.

تمرین Full Scan بدون باز کردن قطعات

هنرجو باید با DTC، Freeze Frame و Live Data محدوده Fault را مشخص کرده و مرحله بعدی Test Plan را انتخاب کند.

مقایسه Cell Data سالم و معیوب

Voltage و Temperature داده‌های آموزشی با یکدیگر مقایسه شده و روش تحلیل Battery Data تمرین می‌شود.

سناریوی شارژ نشدن خودرو

کارآموز باید مشخص کند ایراد احتمالی به Charge Source، OBC، BMS، Battery، Thermal Management یا Control System مربوط است.

تفکیک Inverter Fault از Motor Fault

با ترکیب DTC، Live Data و Wiring Diagram مسیر Diagnostic طراحی می‌شود تا از تعویض تصادفی قطعات جلوگیری شود.

تمرین ایمنی روی سیستم آموزشی

شناخت PPE، Warning Label، Service Information و تصمیم‌گیری ایمن ابتدا روی تجهیزات آموزشی و شرایط کنترل‌شده تمرین می‌شود.

اشتباهات رایج در تعمیر خودروهای برقی و هیبریدی

• شروع کار روی HV بدون آموزش ایمنی تخصصی
• فرض بی‌برق بودن خودرو فقط به دلیل خاموش بودن
• باز کردن Battery Pack قبل از انجام Diagnostic
• نادیده گرفتن وضعیت Battery دوازده ولت
• تعویض Inverter تنها براساس یک DTC
• تعویض Battery براساس یک Cell Voltage بدون تحلیل شرایط ثبت داده
• نادیده گرفتن Thermal Management
• پاک کردن Error قبل از ثبت Freeze Frame
• استفاده از تجهیزات اندازه‌گیری نامناسب
• اشتباه گرفتن e-CVT با CVT تسمه‌ای
• تعمیم روش تعمیر یک برند به همه خودروهای Hybrid
• نادیده گرفتن Wiring Diagram و Service Information
• Programming بدون Power Supply پایدار
• نادیده گرفتن Software Update و Calibration پس از تعویض برخی Moduleها

چک‌لیست عیب‌یابی ایمن خودرو برقی

• ✅ نوع خودرو BEV، HEV، PHEV یا Mild Hybrid مشخص شود.
• ✅ VIN و مشخصات دقیق خودرو ثبت شود.
• ✅ شکایت مشتری و شرایط ایجاد Fault مشخص شود.
• ✅ وضعیت Low Voltage System بررسی شود.
• ✅ Full Scan قبل از پاک کردن Error انجام شود.
• ✅ DTC و Freeze Frame ذخیره شوند.
• ✅ معماری HV از روی اطلاعات فنی بررسی شود.
• ✅ کار روی HV فقط توسط فرد آموزش‌دیده انجام شود.
• ✅ Battery Data، SOC و Temperature تحلیل شوند.
• ✅ Cooling System در Faultهای حرارتی بررسی شود.
• ✅ Power و Ground یونیت‌های دارای Communication Fault کنترل شوند.
• ✅ قطعه فقط پس از اثبات خرابی تعویض شود.
• ✅ Calibration و Initialization موردنیاز انجام شود.
• ✅ پس از تعمیر، Scan و تست نهایی تکرار شود.

مهارت هنرجو بعد از دوره تعمیر خودرو برقی

تشخیص معماری EV و Hybrid

هنرجو تفاوت BEV، HEV، PHEV و ساختارهای مختلف Hybrid را تشخیص می‌دهد و مسیر کلی Energy Flow را تحلیل می‌کند.

ارزیابی ایمن سیستم High Voltage

کارآموز اهمیت PPE، Service Procedure، Verification و محدوده مجاز فعالیت خود را می‌شناسد.

تحلیل Battery و BMS Data

Cell Voltage، Temperature، SOC، SOH و DTCهای Battery در سطح پشتیبانی‌شده بررسی می‌شوند.

عیب‌یابی سیستم شارژ

هنرجو می‌تواند میان مشکلات Charge Port، OBC، BMS، Battery، Thermal Management و Low Voltage System مسیر Diagnostic ایجاد کند.

عیب‌یابی Inverter و Electric Motor

DTC، Cooling Data، Motor Position، Temperature و شرایط HV برای محدود کردن محدوده Fault تحلیل می‌شوند.

عیب‌یابی سیستم مکانیکی EV

Reduction Gear، Differential، Bearing، Drive Shaft، Suspension، Steering و Brake بررسی می‌شوند.

تحلیل خودروهای Hybrid برندهای مختلف

هنرجو با تفاوت معماری Toyota، Lexus، Hyundai، Kia، Honda و سایر پلتفرم‌ها آشنا می‌شود و یک روش ثابت را به همه خودروها تعمیم نمی‌دهد.

بازار کار تعمیر خودرو برقی و هیبریدی

افزایش تعداد خودروهای Electric، Hybrid و Plug-in Hybrid باعث شده است مهارت‌هایی مانند دیاگ خودرو برقی، عیب‌یابی سیستم شارژ، تحلیل BMS، تعمیر سیستم Low Voltage، عیب‌یابی Inverter، Motor و Thermal Management به بخش مهمی از تعمیرات خودروهای نسل جدید تبدیل شوند.

این رشته برای تعمیرکاران برق خودرو، ECU، مکانیک و تکنسین‌های الکترونیک مناسب است؛ با این تفاوت که ورود به بخش High Voltage نیازمند آموزش تخصصی ایمنی و رعایت محدوده صلاحیت فنی است.

خدمات قابل ارائه پس از کسب مهارت حرفه‌ای

• دیاگ خودرو برقی و Hybrid
• عیب‌یابی شارژ نشدن خودرو
• تحلیل Battery و BMS
• بررسی Cell Data و Thermal Data
• عیب‌یابی Inverter
• عیب‌یابی Electric Motor
• تعمیر و عیب‌یابی Low Voltage System
• عیب‌یابی DC-DC Converter
• عیب‌یابی OBC
• عیب‌یابی Thermal Management
• بررسی Communication و CAN Fault
• عیب‌یابی Reduction Gear و Differential
• عیب‌یابی Regenerative Braking
• دیاگ خودروهای Hybrid تویوتا و لکسوس

روش واقعی یادگیری تعمیر خودرو برقی و هیبریدی در کلاس

روش آموزش بر پایه شناخت سیستم، ایمنی، دیاگ، تحلیل داده، اثبات خرابی و سپس تعمیر تنظیم می‌شود. هنرجو قبل از ورود به High Voltage باید مسیر Energy Flow و وظیفه Moduleهای اصلی خودرو را درک کند.

مرحله اول؛ شناخت معماری خودرو

نوع Powertrain، محل Battery، Inverter، Motor، OBC، DC-DC و Control Moduleها روی خودرو و نقشه بررسی می‌شوند.

مرحله دوم؛ تحلیل دیاگ قبل از باز کردن قطعه

Full Scan، Freeze Frame و Live Data ثبت شده و هنرجو باید Primary Fault را از خطاهای ثانویه جدا کند.

مرحله سوم؛ طراحی Test Plan

براساس DTC و Wiring Diagram مشخص می‌شود کدام Power Supply، Ground، Network، Cooling یا Component باید بررسی شود.

مرحله چهارم؛ اثبات خرابی

قطعه زمانی وارد مرحله تعمیر یا تعویض می‌شود که شواهد Diagnostic کافی برای خرابی آن وجود داشته باشد.

مرحله پنجم؛ تست بعد از تعمیر

پس از Repair، خودرو دوباره Scan شده و عملکرد Battery، Charging، Motor Drive و سایر سیستم‌های مرتبط بررسی می‌شود.
