آموزشگاه اگزوز سازی خودرو

دوره آموزش تعمیر اگزوز خودرو و اگزوزسازی یک آموزش عملی و بازارکارمحور برای یادگیری عیب‌یابی، باز و بست، تعمیر، برشکاری، جوشکاری و ساخت بخش‌های مختلف سیستم اگزوز خودرو است. هنرجو از شناخت منیفولد، فلکسیبل، لوله اگزوز، منبع وسط، منبع انتهایی، کاتالیزور و سنسور اکسیژن شروع می‌کند و در مراحل تخصصی‌تر با سیستم‌های جدید کنترل آلایندگی مانند DPF، GPF، SCR، سنسور دمای اگزوز و سنسور NOx آشنا می‌شود.

در آموزش اگزوزسازی فقط تعویض منبع یا جوش دادن لوله مطرح نیست. یک اگزوزساز حرفه‌ای باید بتواند نشتی، پوسیدگی، صدای غیرعادی، گرفتگی کاتالیزور، پارگی فلکسیبل، خرابی بست و هنگر، فشار برگشتی غیرعادی و ایرادهای مرتبط با احتراق موتور را از یکدیگر تفکیک کند و قبل از تعویض قطعه، علت اصلی خرابی را پیدا کند.

آموزش تعمیر اگزوز خودرو از صفر تا مهارت بازار کار

سیستم اگزوز وظیفه انتقال گازهای حاصل از احتراق به خارج خودرو، کاهش صدای خروجی و در خودروهای جدید، کنترل بخشی از آلایندگی را بر عهده دارد. به همین دلیل تعمیر اگزوز خودرو به شناخت هم‌زمان مکانیک، فلزکاری، جوشکاری و بخشی از سیستم مدیریت موتور نیاز دارد.

در خودروهای جدید اگزوز دیگر فقط چند لوله و منبع نیست. ECU از اطلاعات سنسورهایی مانند Oxygen Sensor، Air/Fuel Sensor، EGT Sensor، NOx Sensor و Differential Pressure Sensor برای کنترل احتراق و پایش سیستم‌های آلایندگی استفاده می‌کند. به همین دلیل آشنایی با اصول آموزش برق خودرو برای اگزوزسازانی که روی خودروهای جدید فعالیت می‌کنند یک مهارت مکمل مهم محسوب می‌شود.

مسیر یادگیری اگزوزسازی در کلاس عملی

1. شناخت مسیر کامل سیستم اگزوز از موتور تا خروجی
2. شناخت لوله، منبع، رزوناتور و فلکسیبل
3. آشنایی با کاتالیزور و ساختار داخلی آن
4. شناخت سنسور اکسیژن و سنسورهای آلایندگی
5. تشخیص صدای غیرعادی سیستم اگزوز
6. پیدا کردن نشتی، ترک و پوسیدگی
7. تست بست‌ها، هنگرها و پایه‌های نگهدارنده
8. آموزش باز و بست اصولی اگزوز
9. برشکاری لوله و قطعات فرسوده
10. اندازه‌گیری و Fit کردن قطعات
11. خم‌کاری لوله اگزوز
12. آموزش جوشکاری MIG/MAG
13. آشنایی با جوشکاری اکسی‌استیلن
14. ساخت و اصلاح مسیر لوله
15. تست فشار برگشتی یا Backpressure
16. کار با دستگاه دیاگ خودرو
17. بررسی Live Data سنسورهای اکسیژن
18. تست و عیب‌یابی کاتالیزور
19. آشنایی با DPF، GPF و SCR
20. کنترل کیفیت و تست نهایی خودرو

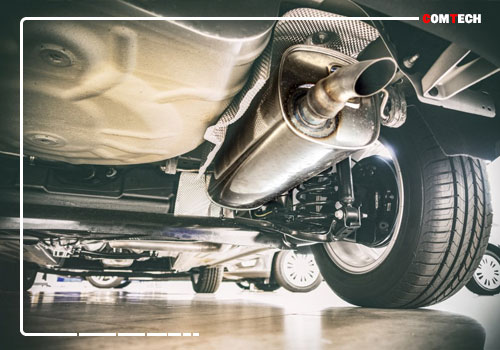

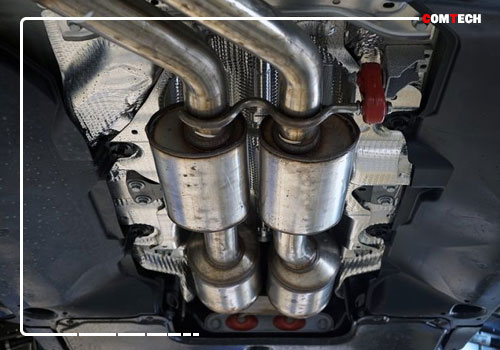

شناخت قطعات سیستم اگزوز قبل از شروع تعمیر

اولین مرحله در آموزش تعمیر اگزوز، شناخت دقیق مسیر عبور گازهای خروجی است. ساختار سیستم اگزوز با توجه به نوع موتور، تنفس طبیعی یا توربوشارژ بودن، نوع سوخت و استاندارد آلایندگی خودرو متفاوت است.

قطعات اصلی اگزوز و وظیفه هر بخش

مسیر اگزوز در همه خودروها یکسان نیست

خودروهای توربوشارژ، دیزل، هیبریدی و موتورهای مجهز به سیستم‌های آلایندگی جدید ممکن است چند کاتالیزور، چند سنسور اکسیژن یا مجموعه‌های DPF و SCR داشته باشند. بنابراین قبل از باز کردن هر قطعه باید ساختار همان خودرو بررسی شود.

آموزش تشخیص خرابی اگزوز از روی علائم خودرو

مشتری معمولاً با عبارت‌هایی مانند «اگزوز صدا می‌دهد»، «بوی دود می‌آید»، «ماشین خوب گاز نمی‌خورد» یا «چراغ چک روشن شده» مراجعه می‌کند. تکنسین باید این علائم را به یک مسیر تست منطقی تبدیل کند.

علائم رایج خرابی سیستم اگزوز

• زیاد شدن صدای موتور و اگزوز
• صدای تق‌تق یا کوبش زیر خودرو
• صدای هیس، فوت یا خروج گاز
• بوی دود داخل کابین
• کاهش شتاب و توان موتور
• افزایش مصرف سوخت
• روشن شدن چراغ Check Engine
• صدای فلزی داخل منبع یا کاتالیزور
• لرزش غیرعادی لوله اگزوز
• وجود دوده در اطراف فلنج و اتصال‌ها

آموزش تشخیص صدای اگزوز و پیدا کردن محل خرابی

نوع صدا می‌تواند سرنخ اولیه خوبی برای مشخص کردن بخش معیوب باشد، اما تشخیص نهایی باید با بازدید فیزیکی و تست انجام شود.

تفسیر صداهای رایج هنگام عیب‌یابی اگزوز

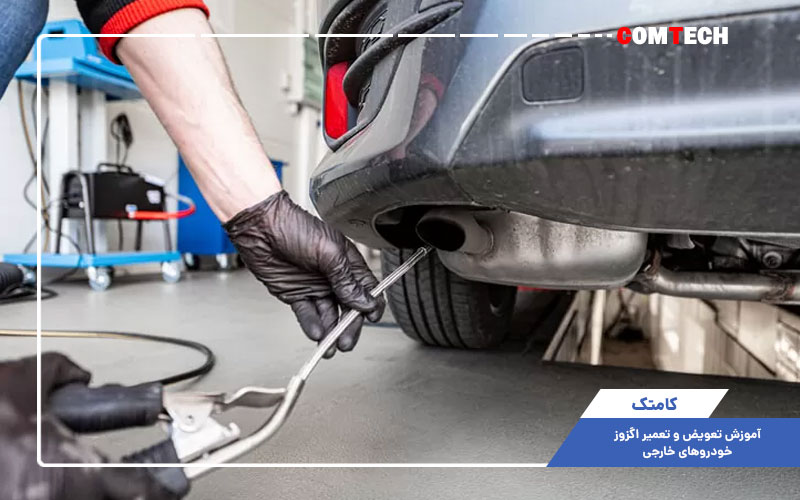

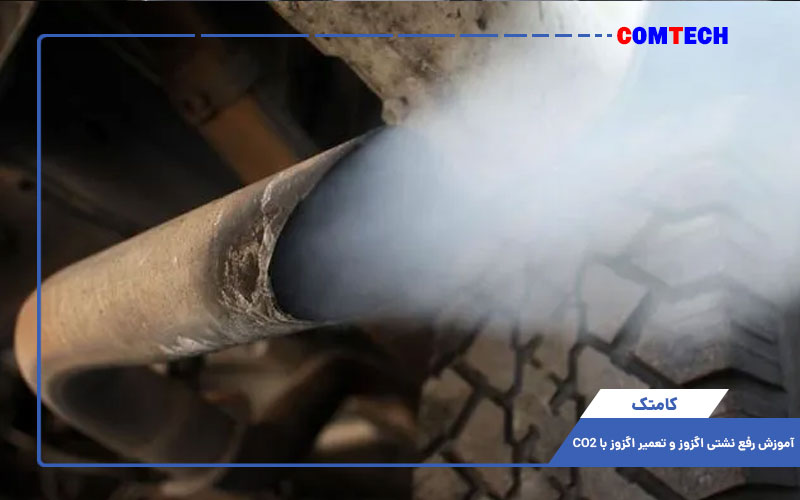

آموزش تست نشتی اگزوز به روش تعمیرگاهی

نشتی می‌تواند در منیفولد، فلنج، واشر، فلکسیبل، محل جوش، لوله، اتصال کاتالیزور یا بدنه منبع ایجاد شود. پیدا کردن محل دقیق نشتی قبل از جوشکاری یا تعویض قطعه باعث کاهش آزمون و خطا می‌شود.

روش‌های پیدا کردن نشتی اگزوز

• بازرسی چشمی و بررسی ترک و پوسیدگی
• بررسی دوده اطراف اتصال‌ها
• گوش دادن به صدای خروج گاز
• بررسی سیستم در حالت سرد و گرم
• کنترل فلنج‌ها و واشرها
• استفاده از Smoke Test در شرایط مناسب
• تست مجدد بعد از پایان تعمیر

قبل از جوشکاری محدوده خوردگی را مشخص کنید

اگر اطراف سوراخ یا ترک نیز نازک و پوسیده باشد، جوشکاری نقطه‌ای ممکن است فقط محل شکستگی را جابه‌جا کند. در چنین شرایطی باید بخش سالم فلز مشخص و در صورت نیاز قسمت فرسوده به‌طور کامل تعویض شود.

آموزش تست دود برای نشتی‌های ریز اگزوز

Smoke Machine در برخی تعمیرگاه‌ها برای پیدا کردن نشتی‌های کوچک استفاده می‌شود. ورود کنترل‌شده دود به سیستم کمک می‌کند خروج دود از ترک، فلنج یا اتصال معیوب دیده شود.

کاربرد Smoke Test در سیستم اگزوز

• تشخیص ترک‌های ریز
• پیدا کردن نشتی فلنج‌ها
• بررسی محل جوش قبلی
• کاهش حدس و آزمون و خطا
• مقایسه وضعیت قبل و بعد از تعمیر

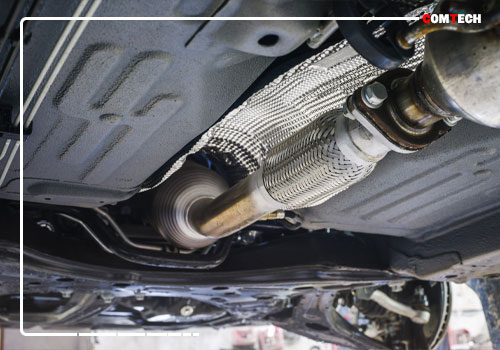

آموزش تشخیص خرابی فلکسیبل اگزوز

Flexible Pipe یا فلکسیبل اگزوز بخشی از حرکت موتور را جذب می‌کند تا تنش مستقیم کمتری به لوله و اتصال‌های اگزوز وارد شود.

علائم خرابی فلکسیبل خودرو

• صدای فوت نزدیک موتور
• پارگی شبکه فلزی بیرونی
• خروج گاز از بدنه فلکسیبل
• زیاد شدن صدا هنگام شتاب‌گیری
• وجود دوده روی بخش Flexible

علت پارگی فلکسیبل را قبل از تعویض پیدا کنید

خرابی دسته موتور، نصب تحت کشش، Alignment نامناسب یا فشار مکانیکی سیستم می‌تواند باعث خرابی مجدد فلکسیبل شود. بنابراین صرف تعویض قطعه همیشه کافی نیست.

آموزش بررسی بست و لاستیک نگهدارنده اگزوز

هنگرها و لاستیک‌های نگهدارنده وزن سیستم را تحمل می‌کنند و مانع انتقال مستقیم بخش زیادی از لرزش اگزوز به بدنه می‌شوند.

نشانه‌های خرابی Hanger اگزوز

• افتادگی لوله یا منبع
• برخورد اگزوز با کف یا شاسی
• صدای ضربه هنگام عبور از دست‌انداز
• پارگی Rubber Mount
• کج شدن مسیر لوله
• وارد شدن کشش اضافی به Flexible Pipe

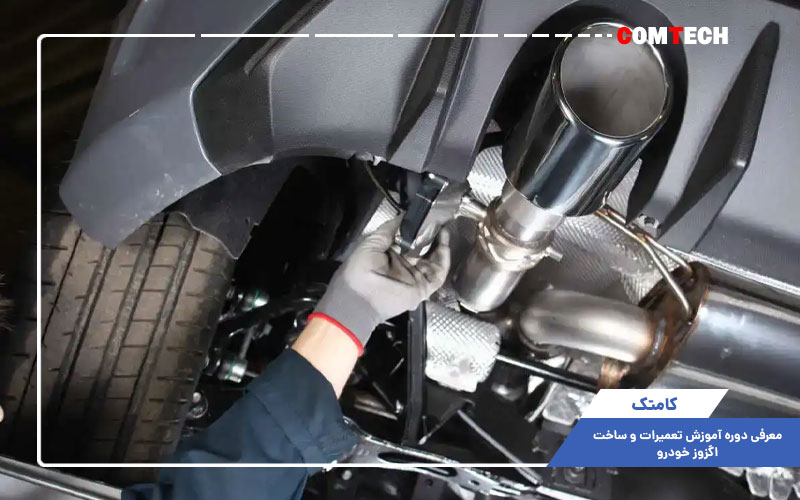

آموزش باز و بست اگزوز بدون آسیب به قطعات

پیچ، مهره و فلنج‌های سیستم اگزوز دائماً در معرض حرارت، آب، نمک، گردوغبار و خوردگی هستند و ممکن است هنگام باز کردن به‌شدت گیر کرده باشند.

مراحل اصولی باز کردن سیستم اگزوز

1. صبر برای خنک شدن کامل قطعات
2. بالا بردن خودرو با Lift یا تجهیزات استاندارد
3. بررسی محل اتصال‌ها و خوردگی
4. حمایت از وزن قطعه قبل از باز کردن
5. باز کردن بست و Hangerها
6. جدا کردن سنسورها در صورت نیاز
7. باز کردن فلنج بدون اعمال فشار به قطعات مجاور
8. خارج کردن قطعه با حفظ سیم‌کشی و Heat Shield

ابزارهای ضروری برای راه‌اندازی کارگاه اگزوزسازی

انتخاب ابزار مناسب هم سرعت کار را افزایش می‌دهد و هم کیفیت برش، جوش و مونتاژ را بهتر می‌کند.

ابزارهای کاربردی تعمیرکار اگزوز

آموزش فلزکاری موردنیاز برای اگزوزسازی خودرو

اگزوزسازی بدون مهارت فلزکاری کامل نمی‌شود. تکنسین باید بتواند طول و زاویه را اندازه‌گیری کند، لوله را برش دهد، دهانه را آماده کند و قطعات را بدون ایجاد تنش اضافه در مسیر مونتاژ کند.

مهارت‌های فلزکاری موردنیاز اگزوزساز

• اندازه‌گیری و خط‌کشی دقیق
• برشکاری لوله و ورق
• سوهان‌کاری و پلیسه‌گیری
• پخ‌زنی لبه‌ها
• سوراخکاری
• خم‌کاری لوله
• اصلاح دهانه لوله
• مونتاژ اولیه و Tack کردن
• کنترل Alignment قبل از جوش نهایی

قبل از جوش نهایی قطعات را Fit کنید

دو قطعه باید قبل از Welding در موقعیت درست قرار بگیرند. استفاده از جوش برای کشیدن اجباری لوله به محل نامناسب می‌تواند باعث تنش، شکست جوش و خرابی زودهنگام سیستم شود.

شناخت فلزات مناسب برای ساخت و تعمیر اگزوز

در ساخت سیستم اگزوز از آلیاژهای مختلف فولاد استفاده می‌شود. نوع متریال بر دوام، مقاومت در برابر خوردگی، قیمت و روش جوشکاری اثر مستقیم دارد.

مقایسه متریال‌های رایج سیستم اگزوز

همه انواع استیل ضدزنگ مشابه نیستند

انتخاب Stainless Steel باید متناسب با دما، مقاومت خوردگی، روش ساخت و هزینه انجام شود. رفتار تمام گریدهای استیل در جوشکاری و محیط داغ اگزوز یکسان نیست.

آموزش برشکاری و خمکاری لوله اگزوز

برش لوله باید تمیز و تا حد ممکن عمود باشد تا در مرحله Fit و جوشکاری Gap بیش از حد ایجاد نشود. پس از برش نیز پلیسه‌های داخلی و خارجی باید حذف شوند.

ابزارهای رایج برش لوله اگزوز

• اره دستی مخصوص فلز
• اره برقی مناسب
• سنگ فرز و صفحه برش
• Band Saw در کارگاه‌های مجهز
• Plasma Cutter در کاربرد مناسب
• تجهیزات برش حرارتی در شرایط مجاز و ایمن

برش نزدیک باک و خطوط سوخت حساس است

قبل از ایجاد جرقه یا شعله باید محل مخزن سوخت، شیلنگ سوخت، سیم‌کشی، عایق‌های کف خودرو و مواد قابل اشتعال بررسی شود.

خمکاری لوله و تفاوت Mandrel Bend

در ساخت Custom Exhaust بهتر است خم لوله کمترین افت سطح مقطع ممکن را ایجاد کند. در Mandrel Bending شکل داخلی لوله بهتر حفظ می‌شود و له‌شدگی در محل خم کاهش می‌یابد.

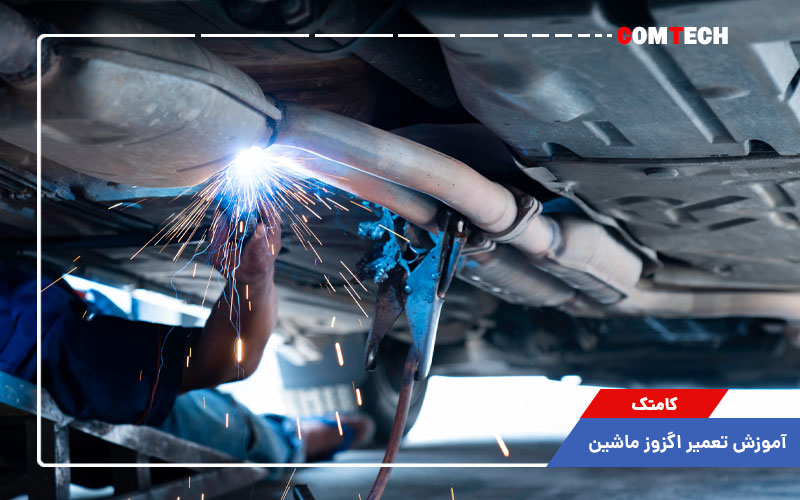

آموزش جوشکاری MIG و MAG برای تعمیر اگزوز

جوشکاری با سیم مصرفی و گاز محافظ یکی از پرکاربردترین روش‌های اتصال قطعات سیستم اگزوز است. جنس قطعه، ضخامت، نوع سیم، گاز محافظ و تنظیمات دستگاه باید با یکدیگر هماهنگ باشند.

مراحل آماده‌سازی اتصال قبل از جوشکاری

1. برداشتن زنگ، رنگ و آلودگی محل جوش
2. بررسی ضخامت واقعی فلز
3. تنظیم Gap اتصال
4. Fix کردن دو قطعه
5. تنظیم ولتاژ، سرعت سیم و پارامترهای دستگاه
6. اجرای Tack Weld در چند نقطه
7. کنترل مجدد Alignment
8. تکمیل جوش با کنترل حرارت
9. بازرسی محل اتصال و تست نشتی

آموزش جوشکاری ورق نازک اگزوز بدون سوراخ شدن

بدنه برخی منبع‌ها و لوله‌های قدیمی پس از خوردگی بسیار نازک می‌شود. در این شرایط Heat Input زیاد می‌تواند فلز را به‌سرعت سوراخ کند.

روش کنترل حرارت هنگام جوشکاری ورق نازک

• پاک کردن کامل محل جوش
• پیدا کردن فلز سالم در اطراف پوسیدگی
• شروع کار با Tack Weldهای کوتاه
• پرهیز از نگه داشتن قوس روی یک نقطه
• فاصله دادن بین پاس‌ها برای خنک شدن
• بررسی تغییر شکل ورق در حین کار
• تعویض قطعه در پوسیدگی گسترده

همه منبع‌های پوسیده قابل تعمیر اقتصادی نیستند

اگر بخش وسیعی از پوسته نازک شده باشد، ممکن است چند روز یا چند هفته بعد نقطه دیگری سوراخ شود. در این شرایط تعویض بخش معیوب معمولاً منطقی‌تر از چند تعمیر نقطه‌ای است.

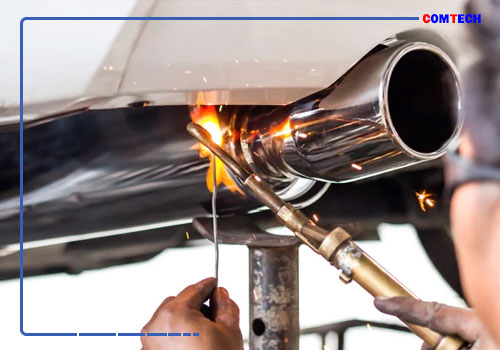

آموزش جوشکاری اکسی استیلن در اگزوزسازی

Oxy-Acetylene همچنان در برخی عملیات فلزکاری و تعمیرات مورد استفاده قرار می‌گیرد، اما کنترل شعله و ایمنی سیلندرها اهمیت زیادی دارد.

نکات ایمنی اکسی استیلن در کارگاه

• بررسی نشتی شیلنگ و اتصال‌ها
• استفاده از Flashback Arrestor مناسب
• مهار و نگهداری صحیح سیلندر
• دور نگه داشتن روغن و مواد قابل اشتعال
• تهویه کافی محیط
• استفاده از عینک و تجهیزات حفاظت فردی

آموزش تعمیر سوراخ و ترک لوله اگزوز

روش تعمیر باید براساس میزان پوسیدگی، محل شکستگی، ضخامت قطعه و شرایط مکانیکی سیستم انتخاب شود.

چه زمانی اگزوز تعمیر و چه زمانی تعویض شود

آموزش کاتالیزور خودرو و نحوه عیب‌یابی آن

Catalytic Converter بخشی از سیستم کنترل آلایندگی خودرو است. در بسیاری از موتورهای بنزینی از کاتالیزور سه‌راهه برای کاهش CO، HC و NOx استفاده می‌شود.

اجزای اصلی داخل کاتالیزور

• Substrate سرامیکی یا فلزی
• Washcoat
• Platinum
• Palladium
• Rhodium
• پوسته فلزی
• لایه‌های نگهدارنده و عایق داخلی

خرابی کاتالیزور معمولاً یک علت زمینه‌ای دارد

Misfire، مصرف روغن، ورود Coolant، احتراق بسیار غنی و برخی مشکلات سوخت‌رسانی می‌توانند به کاتالیزور جدید نیز صدمه بزنند. قبل از تعویض باید علت اصلی خرابی بررسی شود.

آموزش تشخیص گرفتگی کاتالیزور و فشار برگشتی

گرفتگی شدید کاتالیزور یا هر محدودیت جدی در مسیر Exhaust می‌تواند خروج گاز را محدود کرده و در دور و بار بالا باعث افت توان شود.

علائم احتمالی محدودیت جریان اگزوز

• افت قدرت به‌خصوص در دور موتور بالاتر
• کندی شتاب‌گیری
• افزایش Exhaust Backpressure
• داغ شدن غیرعادی بخشی از سیستم
• ثبت برخی DTCها
• اختلال عملکرد موتور زیر Load

افت شتاب به تنهایی دلیل تعویض کاتالیزور نیست

مشکلات سیستم سوخت، جرقه، MAF، MAP، Turbo، تایمینگ موتور و کمپرس می‌توانند علائم مشابه ایجاد کنند و باید از فرآیند عیب‌یابی حذف شوند.

آموزش تست Backpressure سیستم اگزوز

Exhaust Backpressure Gauge یکی از ابزارهای تشخیص محدودیت جریان است. اندازه‌گیری باید براساس روش تعمیراتی و Specification موتور موردنظر انجام شود.

نکات مهم هنگام تفسیر فشار اگزوز

• فشار در دور آرام و دور بالاتر مقایسه شود.
• عدد مرجع باید از اطلاعات فنی خودرو گرفته شود.
• محل اتصال گیج در نتیجه تست اثر دارد.
• تست باید همراه علائم خودرو تحلیل شود.

آموزش سنسور اکسیژن و ارتباط آن با سیستم اگزوز

سنسور اکسیژن اطلاعات مهمی از ترکیب گاز خروجی در اختیار ECU قرار می‌دهد. در خودروهای جدید ممکن است از Narrowband Oxygen Sensor، Wideband Sensor یا Air-Fuel Ratio Sensor استفاده شود.

تفاوت سنسور اکسیژن قبل و بعد از کاتالیزور

در بسیاری از خودروها سنسور بالادست یا Upstream بیشتر در کنترل مخلوط سوخت و هوا نقش دارد و سنسور Downstream برای پایش عملکرد کاتالیزور استفاده می‌شود؛ البته استراتژی کنترل در خودروهای مختلف می‌تواند متفاوت باشد.

روش تست همه سنسورهای اکسیژن یکسان نیست

بررسی مقاومت Heater، تغذیه، Ground، Signal و Live Data باید متناسب با نوع سنسور انجام شود و نباید روش سنسور Narrowband روی Wideband به‌صورت مستقیم اعمال شود.

آموزش دیاگ برای عیب‌یابی سیستم اگزوز و آلایندگی

در خودروهای جدید، دیاگ مکمل عیب‌یابی مکانیکی است. یادگیری آموزش تعمیر ECU و نحوه تحلیل داده‌های موتور به تکنسین کمک می‌کند خطاهای مربوط به سنسورها، کاتالیزور و احتراق را دقیق‌تر تفسیر کند.

پارامترهای مهم دیاگ در تعمیر اگزوز

• Oxygen Sensor Voltage یا Lambda Data
• Air-Fuel Ratio
• Short Term Fuel Trim
• Long Term Fuel Trim
• Misfire Counter در خودروهای پشتیبانی‌شده
• Catalyst Monitor
• Exhaust Gas Temperature
• DPF Differential Pressure
• Readiness Monitor

پاک کردن خطا به معنی برطرف شدن عیب نیست

DTC باید همراه با Freeze Frame، Live Data، علائم خودرو و تست فیزیکی تحلیل شود. پاک کردن Code بدون رفع علت اصلی فقط اطلاعات تشخیصی را موقتاً حذف می‌کند.

آموزش عیب‌یابی خطای P0420 کاتالیزور

کد P0420 معمولاً به پایین بودن راندمان کاتالیزور در Bank مربوط اشاره می‌کند، اما این کد به‌تنهایی اثبات نمی‌کند که حتماً کاتالیزور باید تعویض شود.

مواردی که قبل از تعویض کاتالیزور باید بررسی شوند

• وجود نشتی قبل یا اطراف Catalyst
• Misfire موتور
• Fuel Trim غیرعادی
• عملکرد سنسورهای اکسیژن
• مصرف روغن موتور
• مشکل Injector
• ورود Coolant به احتراق
• سلامت واقعی Catalyst

آموزش تعویض کاتالیزور بدون نشتی

مراحل عمومی باز و بست Catalytic Converter

1. تأیید خرابی با تست مناسب
2. سرد شدن کامل سیستم
3. باز کردن قطعات مزاحم در صورت نیاز
4. باز کردن سنسور اکسیژن با ابزار مناسب
5. جدا کردن کاتالیزور
6. بررسی فلنج‌ها و سطح اتصال
7. استفاده از واشر سازگار
8. نصب Catalyst مناسب خودرو
9. مونتاژ بدون ایجاد تنش در مسیر لوله
10. تست نشتی
11. بررسی DTC و Live Data بعد از تعمیر

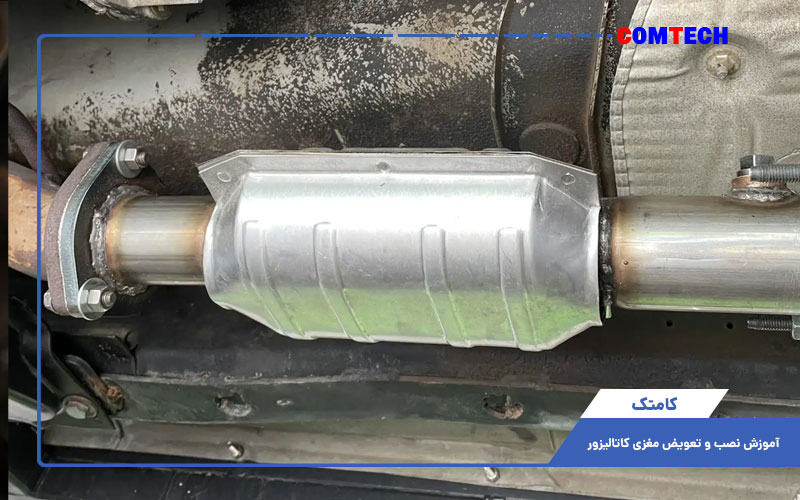

مغزی کاتالیزور باید با کاربرد خودرو سازگار باشد

در مواردی که ساختار قطعه امکان تعویض Substrate را می‌دهد، انتخاب مغزی، نحوه قرارگیری، مهار داخلی و آب‌بندی باید دقیق انجام شود تا قطعه دچار صدای داخلی، لرزش یا افت عملکرد نشود.

آموزش تعمیر منیفولد اگزوز و نشتی فلنج

Exhaust Manifold به دلیل قرار گرفتن در دمای بالا مستعد ترک، تاب‌برداشتن و خرابی Gasket است.

علائم نشتی منیفولد اگزوز

• صدای Ticking هنگام استارت سرد
• بوی دود در محفظه موتور
• وجود دوده اطراف فلنج
• زیاد شدن صدا هنگام گاز دادن
• تأثیر روی Reading برخی سنسورها

آموزش اگزوز خودروهای توربوشارژ

در موتورهای Turbo، گاز خروجی ابتدا انرژی خود را به Turbine منتقل می‌کند و سپس وارد Downpipe و مجموعه کنترل آلایندگی می‌شود. دمای بالاتر و محدودیت فضای نصب باعث می‌شود تعمیر این خودروها حساس‌تر باشد.

قطعات مهم در مسیر Exhaust موتور توربو

• Exhaust Manifold
• Turbocharger Turbine Housing
• Downpipe
• Catalytic Converter
• Oxygen Sensor
• EGT Sensor در سیستم مربوط
• Flexible Connection
• Heat Shield

تغییر غیراصولی Downpipe می‌تواند روی عملکرد موتور اثر بگذارد

تغییر قطر و ساختار مسیر خروجی ممکن است روی Noise، Emissions، Sensor Reading و کالیبراسیون ECU اثر بگذارد و باید با طراحی موتور و مقررات مربوط سازگار باشد.

آموزش DPF در خودروهای دیزلی جدید

Diesel Particulate Filter برای کاهش ذرات معلق خروجی موتورهای دیزلی استفاده می‌شود. ECU میزان بار دوده و شرایط فیلتر را براساس سنسورها و مدل محاسباتی کنترل می‌کند.

قطعات مرتبط با DPF

• DPF
• Differential Pressure Sensor
• EGT Sensor
• Oxygen Sensor در برخی سیستم‌ها
• ECU
• سیستم Regeneration

حذف DPF روش تعمیر اصولی نیست

در زمان گرفتگی باید علت افزایش Soot، خرابی Sensor، مشکل احتراق، مصرف روغن یا ناقص ماندن Regeneration مشخص شود.

آموزش Regeneration و تشخیص گرفتگی DPF

DPF برای سوزاندن دوده انباشته‌شده به Regeneration نیاز دارد. این فرآیند بسته به سیستم می‌تواند Passive، Active یا در شرایط تعمیرگاهی با دستور Diagnostic انجام شود.

دلایل افزایش سریع دوده DPF

• تردد کوتاه و مداوم شهری
• Incomplete Regeneration
• خرابی Injector
• مشکل EGR
• خرابی Differential Pressure Sensor
• ایراد EGT Sensor
• مصرف روغن موتور
• احتراق ناقص

آموزش GPF در موتورهای بنزینی تزریق مستقیم

برخی موتورهای Gasoline Direct Injection از GPF یا OPF برای کاهش ذرات خروجی استفاده می‌کنند.

تفاوت GPF با کاتالیزور معمولی

کاتالیزور عمدتاً روی واکنش‌های شیمیایی آلاینده‌ها کار می‌کند، در حالی که Particulate Filter برای به دام انداختن و مدیریت ذرات طراحی شده است. در بعضی خودروها این عملکردها می‌توانند در یک مجموعه ترکیب شوند.

آموزش SCR و سنسور NOx در خودروهای دیزلی

سیستم Selective Catalytic Reduction در برخی موتورهای دیزلی برای کاهش NOx استفاده می‌شود و معمولاً با تزریق DEF یا AdBlue کار می‌کند.

اجزای اصلی SCR

• SCR Catalyst
• DEF یا AdBlue Tank
• Dosing Module
• NOx Sensor
• Temperature Sensor
• Heater در سیستم مربوط
• Control Module

خطای SCR همیشه مکانیکی نیست

Dosing System، کیفیت محلول، Heater، سیم‌کشی، سنسور و نرم‌افزار کنترلی نیز باید در عیب‌یابی بررسی شوند.

آموزش آنالیز گاز اگزوز برای بررسی احتراق

Exhaust Gas Analyzer می‌تواند اطلاعات ارزشمندی درباره وضعیت احتراق، مخلوط سوخت و هوا و عملکرد سیستم کنترل آلایندگی ارائه دهد.

پارامترهای رایج آنالایزر گاز

اعداد آنالایزر بدون شرایط تست قابل تفسیر دقیق نیستند

نوع موتور، دمای کاری، وضعیت Catalyst، نوع سوخت و دور موتور باید هنگام تحلیل نتایج در نظر گرفته شود.

آموزش ساخت منبع اگزوز و کنترل صدای خودرو

Muffler با ترکیبی از Chamber، لوله‌های داخلی، Baffle و در برخی طراحی‌ها مواد جاذب صدا، انرژی صوتی جریان خروجی را کاهش می‌دهد.

اجزای رایج داخل Muffler

• Perforated Tube
• Chamber
• Baffle
• Packing Material
• Outer Shell
• Inlet و Outlet Pipe

ساخت منبع فقط ساخت یک پوسته فلزی نیست

قطر لوله، حجم Chamber، طول مسیر، تعداد محفظه‌ها و فرکانس صوتی روی نتیجه نهایی اثر دارند. تغییر غیراصولی می‌تواند باعث Drone یا صدای آزاردهنده شود.

آموزش Resonator و کاهش Drone اگزوز

Resonator بیشتر برای کنترل محدوده‌های مشخصی از فرکانس طراحی می‌شود، در حالی که Muffler معمولاً وظیفه کاهش کلی سطح صدا را بر عهده دارد.

تفاوت Resonator و Muffler

در یک طراحی صحیح، این دو قطعه می‌توانند مکمل یکدیگر باشند. حذف تصادفی Resonator ممکن است باعث ایجاد صدای Drone داخل کابین در یک محدوده دور موتور شود.

آموزش ساخت اگزوز سفارشی و انتخاب قطر لوله

در Custom Exhaust باید حجم موتور، نوع تنفس، توان هدف، قطر لوله، تعداد Bend، جنس لوله، فاصله از کف خودرو، کاتالیزور و محدودیت صدای مجاز هم‌زمان بررسی شوند.

پارامترهای مهم طراحی اگزوز سفارشی

• Engine Displacement
• تنفس طبیعی یا Turbocharged
• Pipe Diameter
• Bend Radius
• Material
• Muffler و Resonator Design
• Catalyst Compatibility
• Ground Clearance
• Heat Management
• Noise Requirement

آموزش تعمیر اگزوز خودروهای ایرانی

بخش قابل‌توجهی از کار بازار مربوط به خودروهایی مانند پراید، تیبا، ساینا، کوییک، پژو، سمند، دنا و رانا است. شناخت محل فلکسیبل، منبع‌ها، نوع بست و موقعیت کاتالیزور این خودروها سرعت تعمیر را افزایش می‌دهد.

خرابی‌های پرتکرار در خودروهای داخلی

• پوسیدگی منبع عقب یا وسط
• پارگی فلکسیبل
• پارگی Hanger
• نشتی فلنج
• برخورد لوله با بدنه
• خرابی کاتالیزور
• مشکل سنسور اکسیژن

آموزش تعمیر اگزوز خودروهای چینی و توربوشارژ

در خودروهای چینی جدید، موتورهای توربو، کاتالیزور نزدیک موتور، چند سنسور و مدیریت پیشرفته‌تر آلایندگی متداول‌تر شده است.

مواردی که قبل از تعمیر بررسی می‌شوند

• محل دقیق Catalyst
• تعداد و نوع Sensorها
• حرارت Downpipe
• وضعیت Flexible Connection
• موقعیت Heat Shield
• DTCهای ثبت‌شده در ECU
• شماره فنی قطعه جایگزین

آموزش تعمیر اگزوز خودروهای خارجی و وارداتی

خودروهای Toyota، Hyundai، Kia، BMW، Mercedes-Benz و سایر خودروهای وارداتی ممکن است چند Section، چند Catalyst و چند Sensor داشته باشند.

نکات مهم تعمیر اگزوز خودروهای وارداتی

• استفاده از Service Data معتبر
• تشخیص دقیق Bank و Sensor
• رعایت Torque اتصال‌ها
• استفاده از Gasket صحیح
• نصب مجدد Heat Shield
• محافظت از Harness سنسورها
• بررسی DTC پس از تعمیر

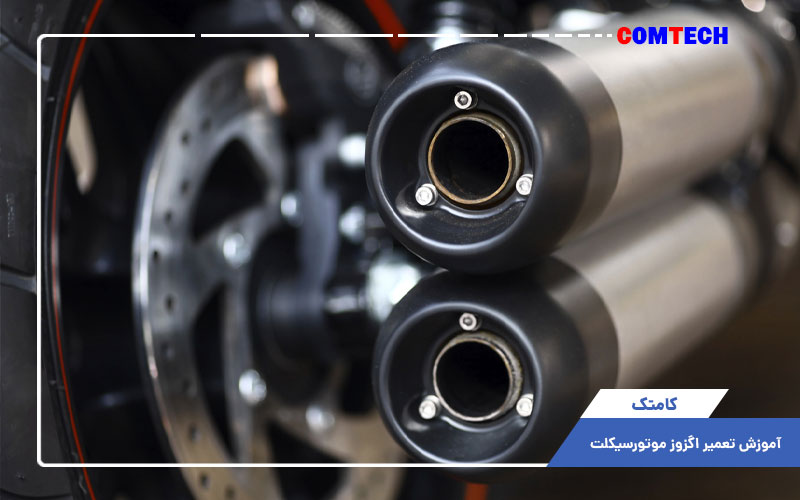

آموزش تعمیر اگزوز موتورسیکلت

سیستم اگزوز موتورسیکلت فضای محدودتری دارد و بسیاری از قطعات آن در معرض لرزش و دمای بالا هستند.

خرابی‌های رایج اگزوز موتورسیکلت

• ترک محل اتصال لوله
• شکستگی پایه نگهدارنده
• نشتی Head Pipe
• خوردگی Silencer
• خرابی Catalyst در مدل‌های مجهز
• صدای داخلی Muffler

جوشکاری اگزوز موتور به کنترل حرارت بیشتری نیاز دارد

به دلیل ضخامت پایین بعضی قطعات و ابعاد کوچک‌تر، Fit دقیق و کنترل Heat Input اهمیت بیشتری پیدا می‌کند.

آموزش ایمنی کارگاه اگزوزسازی و جوشکاری

اگزوزسازی ترکیبی از کار در زیر خودرو، قطعات بسیار داغ، ابزار برش، دستگاه جوش و گازهای مضر است. رعایت Safety بخشی از مهارت حرفه‌ای محسوب می‌شود.

چک لیست ایمنی قبل از شروع تعمیر

• قرار گرفتن خودرو روی Lift یا خرک استاندارد
• استفاده از عینک محافظ
• استفاده از دستکش مناسب
• استفاده از ماسک یا Helmet جوشکاری
• فعال بودن تهویه کارگاه
• بررسی مواد قابل اشتعال
• سرد شدن کامل اگزوز
• آماده بودن خاموش‌کننده مناسب
• محافظت از Wiring و شیلنگ‌های خودرو

جلوگیری از آتش‌سوزی هنگام جوشکاری اگزوز

بخش‌هایی که قبل از Welding باید کنترل شوند

• Fuel Line
• Fuel Tank
• Brake Line
• Wiring Harness
• Plastic Trim
• Underbody Coating
• Heat Shield
• مواد روغنی و آلودگی قابل اشتعال

محل تعمیر پس از اتمام جوشکاری دوباره بازدید شود

بعد از پایان کار باید اطراف محل از نظر داغی غیرعادی، دود، مواد نیم‌سوز و آسیب سیم یا شیلنگ بررسی شود.

عیب‌یابی افت قدرتی که ممکن است به اگزوز مربوط باشد

اگر خودرو شتاب ندارد، نباید فوراً کاتالیزور یا Muffler را مقصر دانست. عیب‌یابی حرفه‌ای با بررسی هم‌زمان موتور و اگزوز انجام می‌شود.

سیستم‌هایی که علائم مشابه گرفتگی اگزوز ایجاد می‌کنند

• Ignition System
• Fuel Pressure
• Injector
• Air Intake
• MAF Sensor
• MAP Sensor
• Turbo Boost
• Engine Compression
• Valve Timing

عیب‌یابی حرفه‌ای بر پایه حذف احتمال‌ها است

مشکل احتراق می‌تواند Catalyst را خراب کند و گرفتگی اگزوز نیز می‌تواند عملکرد موتور را محدود کند؛ بنابراین رابطه موتور و Exhaust System دوطرفه است.

آموزش تشخیص رنگ دود خروجی اگزوز

رنگ دود می‌تواند سرنخ اولیه‌ای از وضعیت موتور باشد، اما تشخیص قطعی فقط براساس رنگ دود انجام نمی‌شود.

برداشت اولیه از رنگ دود خودرو

آموزش تست نهایی اگزوز قبل از تحویل خودرو

بعد از اتمام تعمیر باید کل مسیر دوباره بررسی شود. قطع شدن صدا به‌تنهایی معیار پایان تعمیر نیست.

چک لیست کنترل کیفیت تعمیر اگزوز

• پیچ و بست‌ها در وضعیت صحیح هستند.
• در فلنج‌ها و محل جوش نشتی وجود ندارد.
• لوله با بدنه برخورد ندارد.
• Hangerها سالم و بدون کشش اضافی هستند.
• Flexible Pipe تحت تنش قرار ندارد.
• Sensorها و سوکت‌ها متصل هستند.
• Heat Shieldها نصب شده‌اند.
• صدای غیرعادی وجود ندارد.
• DTCهای مرتبط بررسی شده‌اند.
• خودرو در دور آرام تست شده است.
• عملکرد در دور موتور بالاتر بررسی شده است.

پروژه عملی تعمیر اگزوز در کلاس آموزشی

روش یادگیری در کلاس باید شبیه فرآیند واقعی تعمیرگاه باشد؛ یعنی هنرجو از پذیرش خودرو تا تشخیص، تعمیر و تست نهایی مراحل کار را اجرا کند.

مراحل اجرای یک پروژه کامل اگزوزسازی

1. گرفتن توضیح خرابی از مشتری
2. شنیدن صدای خودرو در شرایط ایمن
3. بازرسی ظاهری مسیر اگزوز
4. بالا بردن خودرو
5. تست Hanger و اتصال‌ها
6. بررسی فلکسیبل
7. پیدا کردن محل نشتی
8. بررسی کاتالیزور در صورت نیاز
9. بررسی سنسورها و دیاگ
10. انتخاب روش تعمیر یا تعویض
11. باز کردن قطعه آسیب‌دیده
12. برش قسمت فرسوده
13. اندازه‌گیری و Fit قطعه جدید
14. Tack Welding
15. کنترل Alignment
16. جوشکاری نهایی
17. مونتاژ سیستم
18. تست نشتی
19. تست صدا
20. بررسی نهایی دیاگ و تحویل خودرو

روش یادگیری اگزوزسازی برای ورود به بازار کار

اگزوزسازی با حفظ نام قطعات یا مشاهده فیلم به مهارت کامل تبدیل نمی‌شود. هنرجو باید روی قطعات سالم و خراب تمرین کند و شخصاً عملیات باز کردن، برش، Fit و جوشکاری را انجام دهد.

تمرین‌های عملی موردنیاز هنرجوی اگزوزسازی

1. مسیر اگزوز چند خودرو را شناسایی کنید.
2. انواع Hanger و بست را مقایسه کنید.
3. چند نوع نشتی واقعی را تشخیص دهید.
4. برش مستقیم لوله را تمرین کنید.
5. دو لوله را بدون Gap زیاد Fit کنید.
6. Tack Welding را تمرین کنید.
7. روی ورق نازک جوشکاری انجام دهید.
8. Flexible Pipe را تعویض کنید.
9. Muffler را باز و نصب کنید.
10. سنسور اکسیژن را با دیاگ بررسی کنید.
11. Backpressure را در سناریوی آموزشی اندازه‌گیری کنید.
12. یک پروژه کامل خودرو را از ابتدا تا انتها اجرا کنید.

چک لیست مهارت‌های هنرجو پس از دوره اگزوزسازی

• اجزای سیستم اگزوز را شناسایی می‌کنم.
• صدای غیرعادی را دسته‌بندی می‌کنم.
• محل نشتی را پیدا می‌کنم.
• Flexible Pipe معیوب را تشخیص می‌دهم.
• Hanger خراب را پیدا می‌کنم.
• پوسیدگی لوله و منبع را ارزیابی می‌کنم.
• قطعات اگزوز را اصولی باز و بست می‌کنم.
• لوله را اندازه‌گیری و برش می‌دهم.
• خم‌کاری پایه را انجام می‌دهم.
• جوشکاری MIG/MAG موردنیاز اگزوز را انجام می‌دهم.
• ورق نازک را با کنترل حرارت تعمیر می‌کنم.
• کاتالیزور را عیب‌یابی می‌کنم.
• سنسور اکسیژن را با دیاگ بررسی می‌کنم.
• با DPF، GPF و SCR آشنا هستم.
• سیستم را پس از تعمیر تست و کنترل می‌کنم.

بازار کار اگزوزسازی و خدمات قابل ارائه

سیستم اگزوز به علت حرارت، رطوبت، خوردگی، لرزش و ضربه در طول عمر خودرو نیاز به سرویس و تعمیر پیدا می‌کند. خدماتی مانند تعویض فلکسیبل، رفع نشتی، تعمیر یا تعویض منبع، جوشکاری لوله، بررسی کاتالیزور و ساخت مسیر اگزوز از خدمات رایج این شغل هستند.

خدماتی که اگزوزساز می‌تواند ارائه دهد

• رفع نشتی اگزوز
• تعویض Flexible Pipe
• تعویض Muffler
• تعویض Resonator
• تعویض Hanger
• تعمیر و جوشکاری لوله
• ساخت قسمت‌های سفارشی
• تعویض Catalytic Converter
• بررسی Oxygen Sensor
• تست Backpressure
• تعمیر اگزوز موتورسیکلت
• تعمیر خودروهای داخلی و وارداتی

آموزش قیمت‌گذاری خدمات اگزوزسازی

اجرت تعمیر باید بر اساس نوع خودرو، میزان دسترسی، مقدار باز و بست، جنس قطعه، زمان انجام کار و نوع عملیات تعیین شود.

عوامل مؤثر بر هزینه تعمیر اگزوز

• مدل و نوع خودرو
• محل خرابی
• شدت خوردگی
• جنس لوله یا منبع
• تعمیر یا تعویض قطعه
• میزان جوشکاری
• نیاز به خم‌کاری یا ساخت قطعه
• نوع کاتالیزور
• سنسورهای مرتبط
• زمان باز و بست

نحوه تهیه برآورد تعمیر برای مشتری

قبل از شروع کارهای پرهزینه بهتر است نتیجه عیب‌یابی و روش تعمیر برای مشتری توضیح داده شود.

اطلاعات مهم در برآورد هزینه

• شرح خرابی
• قطعه آسیب‌دیده
• روش تعمیر پیشنهادی
• قطعات موردنیاز
• متریال مصرفی
• اجرت برش و جوشکاری
• زمان تقریبی انجام تعمیر
• شرایط ضمانت خدمت

مهارت‌های مکمل برای اگزوزساز حرفه‌ای

اگزوزسازی با چند رشته دیگر خودرو ارتباط مستقیم دارد. شناخت این مهارت‌ها باعث می‌شود تکنسین خطاهای مربوط به موتور را با خرابی واقعی Exhaust اشتباه نگیرد.

مهارت‌های مرتبط با تعمیر اگزوز

• جوشکاری MIG/MAG: برای ساخت و تعمیر قطعات فلزی
• مکانیک خودرو: برای شناخت احتراق و مشکلات موتور
• دیاگ خودرو: برای تحلیل DTC و Live Data
• برق خودرو: برای تست Sensor و Wiring
• تنظیم موتور: برای بررسی Fuel Trim و Misfire
• توربوشارژ: برای شناخت Downpipe و مسیر گاز موتور Turbo

تکنسینی که قصد توسعه خدمات برق و تجهیزات جانبی خودرو را دارد می‌تواند در کنار این مهارت‌ها با مباحث تعمیر GPS خودرو نیز آشنا شود تا شناخت کامل‌تری از تجهیزات الکترونیکی و سیم‌کشی خودرو داشته باشد.

تفاوت اگزوزسازی با تعمیر تخصصی موتور خودرو

تمرکز دوره اگزوزسازی روی Exhaust System، فلزکاری، جوشکاری، Catalyst، Sensorهای مرتبط و سیستم کنترل آلایندگی است. تعمیر موتور، ECU، سیستم سوخت و برق خودرو رشته‌های مکمل هستند.

چه زمانی خرابی خودرو فقط مربوط به اگزوز نیست

• Misfire فعال وجود دارد.
• مصرف روغن موتور زیاد است.
• Fuel Trim غیرعادی است.
• Turbo Boost مشکل دارد.
• Engine Compression پایین است.
• Injector عملکرد صحیح ندارد.
• Coolant وارد محفظه احتراق می‌شود.

چک لیست نهایی ایمنی کارگاه تعمیر اگزوز

• خودرو روی Lift یا خرک ایمن قرار دارد.
• اگزوز قبل از تماس خنک شده است.
• تهویه کارگاه فعال است.
• مواد قابل اشتعال از محل تعمیر دور هستند.
• خطوط سوخت و سیم‌کشی بررسی شده‌اند.
• محافظ چشم و تجهیزات فردی استفاده می‌شود.
• تجهیزات Welding سالم هستند.
• خاموش‌کننده مناسب در دسترس است.
• محل بعد از Welding دوباره بررسی می‌شود.
• خودرو قبل از تحویل تست نهایی می‌شود.
