کلاس آموزش سیم پیچی موتور الکتریکی

دوره آموزش سیم‌پیچی موتور الکتریکی و الکتروموتور برای افرادی طراحی شده است که می‌خواهند عیب‌یابی، تعمیر و بازپیچی موتورهای تک‌فاز و سه‌فاز را از پایه یاد بگیرند. آموزش از شناخت ساختمان موتور و خواندن پلاک آغاز می‌شود و تا الگوبرداری سیم‌پیچ، محاسبه تعداد دور، انتخاب قطر سیم، کلاف‌زنی، عایق‌کاری، سربندی، وارنیش‌کاری و تست نهایی موتور ادامه پیدا می‌کند.

کارآموز در این کلاس روی موتور واقعی کار می‌کند و تمام مراحل بازکردن الکتروموتور سوخته، ثبت اطلاعات سیم‌پیچ قبلی، طراحی نقشه، ساخت کلاف، جاگذاری سیم‌ها، اتصال گروه‌ها و راه‌اندازی کنترل‌شده موتور را تمرین خواهد کرد.

آموزش سیم‌پیچی موتور از پایه تا بازپیچی حرفه‌ای

برای سیم‌پیچی صحیح الکتروموتور باید ارتباط میان ولتاژ، جریان، مقاومت، توان، فرکانس، ضریب توان، میدان مغناطیسی و گشتاور شناخته شود. این مفاهیم در کلاس به‌شکل کاربردی و مرتبط با رفتار واقعی موتور آموزش داده می‌شوند.

افرادی که به آموزش‌های پایه‌تر نیاز دارند، می‌توانند پیش از ورود به محاسبات موتور، مباحث دوره‌های آموزش برق را نیز بررسی کنند.

کاربرد پارامترهای الکتریکی در تشخیص خرابی موتور

• ولتاژ و فرکانس: بررسی تطابق منبع تغذیه با اطلاعات پلاک موتور
• جریان نامی: مقایسه جریان واقعی هر فاز با مقدار درج‌شده روی پلاک
• مقاومت سیم‌پیچ: شناسایی قطعی، اتصال ضعیف یا نامتقارن‌بودن فازها
• توان و راندمان: ارزیابی عملکرد موتور در شرایط کاری
• ضریب توان: شناخت رفتار الکتریکی موتور در شبکه AC
• دمای کار: بررسی اضافه‌بار، تهویه، عایق و شرایط مکانیکی

چرا اندازه‌گیری جریان به‌تنهایی کافی نیست؟

جریان زیاد می‌تواند از اضافه‌بار، ولتاژ نامناسب، اتصال اشتباه، خرابی بلبرینگ، گیر مکانیکی، تعداد دور نادرست یا اتصال حلقه‌به‌حلقه ناشی شود. به همین دلیل تشخیص نهایی باید با ترکیب چند آزمایش الکتریکی و مکانیکی انجام شود.

شناخت میدان مغناطیسی و نحوه کار الکتروموتور

موتور الکتریکی انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند. عبور جریان از کلاف‌های استاتور، میدان مغناطیسی ایجاد می‌کند و برهم‌کنش این میدان با روتور باعث تولید گشتاور می‌شود.

تشکیل میدان دوار در موتور سه‌فاز

در موتور سه‌فاز، توزیع مکانی سیم‌پیچ‌ها و اختلاف فاز جریان‌های سه‌گانه، یک میدان مغناطیسی دوار ایجاد می‌کنند. جابه‌جایی گروه کلاف‌ها، اشتباه در جهت اتصال یا سربندی نادرست می‌تواند میدان نامتقارن، جریان غیرعادی، لرزش و کاهش گشتاور ایجاد کند.

ارتباط نقشه سیم‌پیچ با تعداد قطب موتور

تعداد و محل گروه‌های کلاف روی استاتور، تعداد قطب‌های مغناطیسی و سرعت سنکرون موتور را تعیین می‌کنند. بنابراین نقشه سیم‌پیچی فقط نمایش محل سیم‌ها نیست و مستقیماً با عملکرد موتور ارتباط دارد.

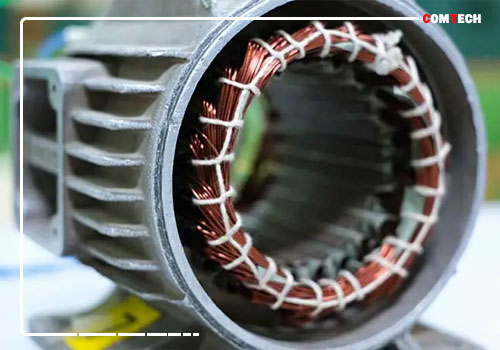

ساختمان الکتروموتور و قطعات داخلی آن

شناخت قطعات الکتریکی و مکانیکی موتور

• استاتور یا Stator
• روتور یا Rotor
• شفت یا Shaft
• بلبرینگ یا Bearing
• پوسته و فریم موتور
• درپوش‌های جلو و عقب
• فن خنک‌کننده
• جعبه ترمینال
• هسته ورقه‌ای استاتور
• شیار، کلاف و سرکلاف
• پلاک مشخصات یا Nameplate

تفکیک خرابی مکانیکی از خرابی سیم‌پیچ

صدای زیاد، لرزش و داغ‌شدن موتور همیشه به معنی سوختن سیم‌پیچ نیست. خرابی بلبرینگ، تاب‌داشتن شفت، نامتقارن‌بودن فاصله هوایی، مشکل روتور، خرابی فن یا عدم هم‌محوری کوپلینگ نیز می‌تواند علائم مشابهی ایجاد کند.

آموزش خواندن پلاک الکتروموتور قبل از تعمیر

پلاک موتور اطلاعات اصلی طراحی و بهره‌برداری را در اختیار تعمیرکار قرار می‌دهد. پیش از بازکردن موتور باید از پلاک عکس گرفته شود و تمام اطلاعات خوانا ثبت شوند.

مهم‌ترین اطلاعات Nameplate موتور

محاسبه سرعت سنکرون، تعداد قطب و لغزش موتور

سرعت سنکرون میدان مغناطیسی از رابطه زیر محاسبه می‌شود:

N_s = 120 × f ÷ P

در این رابطه، f فرکانس شبکه برحسب هرتز و P تعداد قطب موتور است. برای نمونه، سرعت سنکرون یک موتور چهارقطب در شبکه ۵۰ هرتز برابر ۱۵۰۰ دور بر دقیقه است.

تفاوت سرعت سنکرون و سرعت واقعی موتور القایی

سرعت روتور موتور القایی کمی کمتر از سرعت سنکرون است. این اختلاف لغزش یا Slip نام دارد و برای ایجاد گشتاور در موتور القایی ضروری است. به همین دلیل ممکن است روی پلاک موتور چهارقطب ۵۰ هرتز، سرعتی مانند ۱۴۵۰ دور بر دقیقه درج شده باشد.

تشخیص تقریبی تعداد قطب از روی RPM

سرعت پلاک همراه با فرکانس، تعداد قطب را مشخص می‌کند؛ اما برای بازپیچی باید این نتیجه با آرایش کلاف‌ها و اطلاعات داخل استاتور نیز تطبیق داده شود.

انواع موتورهای الکتریکی در دوره سیم‌پیچی

• موتور القایی تک‌فاز
• موتور القایی سه‌فاز قفس سنجابی
• موتور تک‌فاز خازن‌دار
• موتور کولر آبی و موتورهای چندسرعته
• موتور پمپ آب
• موتور دالاندر دو سرعته
• موتور یونیورسال و آرمیچر
• موتور DC جاروبک‌دار
• موتور BLDC و PMSM در سطح آشنایی
• سرووموتور در سطح تخصصی و مجزا

چرا روش تعمیر همه موتورها یکسان نیست؟

بازپیچی استاتور موتور القایی با تعمیر آرمیچر، BLDC یا Servo Motor تفاوت اساسی دارد. سرووموتور ممکن است دارای Encoder یا Resolver و تنظیم مکانیکی حساس باشد؛ موتور BLDC نیز علاوه بر سیم‌پیچ به روتور آهنربایی و درایو الکترونیکی وابسته است.

تمرکز اصلی کلاس سیم‌پیچی

محور عملی کلاس روی موتورهای تک‌فاز و سه‌فاز متداول بازار است. موتورهای دالاندر، آرمیچر، BLDC، PMSM و سرووموتور پس از تسلط هنرجو بر اصول پایه، در سطح متناسب با دوره بررسی می‌شوند.

ابزارهای لازم برای سیم‌پیچی و تست الکتروموتور

تشخیص سوختگی سیم‌پیچ قبل از بازپیچی موتور

علائم رایج خرابی سیم‌پیچ استاتور

• بوی سوختگی یا تغییر رنگ عایق
• اتصال سیم‌پیچ به بدنه موتور
• قطع‌شدن یکی از فازها
• نامتعادل‌بودن مقاومت فازها
• افزایش غیرعادی جریان
• داغ‌شدن موضعی یا عمومی موتور
• کاهش گشتاور و افت عملکرد
• عمل‌کردن مکرر رله اضافه‌بار

بررسی علت اصلی سوختن موتور

اضافه‌بار، قطع فاز، نامتعادل‌بودن ولتاژ، تهویه ضعیف، استارت‌های مکرر، خرابی بلبرینگ، گیر مکانیکی و تنظیم نادرست حفاظت می‌توانند سیم‌پیچ را بسوزانند. اگر علت اولیه رفع نشود، موتور بازپیچی‌شده نیز دوباره آسیب خواهد دید.

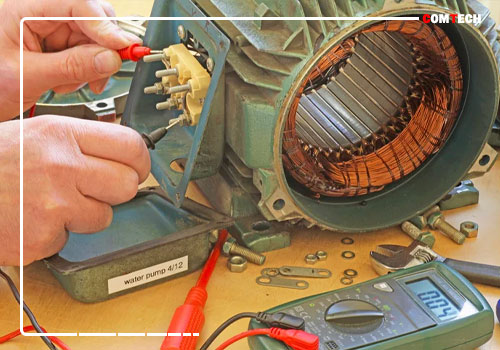

تست مقاومت سیم‌پیچ و عایق موتور

مقایسه مقاومت فازهای موتور سه‌فاز

در یک موتور سه‌فاز متقارن، مقاومت فازها باید به یکدیگر نزدیک باشد. اختلاف غیرعادی می‌تواند از اتصال ضعیف، خرابی سرسیم، تعداد دور متفاوت یا آسیب سیم‌پیچ ناشی شود.

محدودیت مولتی‌متر در اندازه‌گیری مقاومت کم

مقاومت سیم‌پیچ موتورهای توان بالاتر ممکن است بسیار کم باشد. برای اندازه‌گیری دقیق این مقاومت‌ها، دستگاه‌های تخصصی چهار سیمه یا Micro-Ohmmeter نسبت به مولتی‌متر عمومی مناسب‌تر هستند.

تست مقاومت عایقی با میگر

پیش از تست، موتور باید از شبکه، اینورتر، تجهیزات کنترلی و مدارهای حساس جدا شود. انتخاب ولتاژ تست باید براساس مشخصات موتور، دستورالعمل سازنده و روش فنی قابل‌اعمال انجام شود.

عوامل مؤثر بر عدد مقاومت عایقی

دما، رطوبت، آلودگی سطح، مدت آزمون و سابقه کار موتور بر نتیجه تست تأثیر دارند. بنابراین یک عدد بدون ثبت شرایط اندازه‌گیری، برای تصمیم‌گیری حرفه‌ای کافی نیست.

تشخیص اتصال دور‌به‌دور سیم‌پیچ

اتصال حلقه‌به‌حلقه یا Inter-Turn Short ممکن است با تست مقاومت DC ساده مشخص نشود. گرم‌شدن موضعی، جریان نامتعادل، کاهش گشتاور و بوی عایق از علائم احتمالی این خرابی هستند. در تعمیرگاه تخصصی می‌توان از Surge Comparison Test استفاده کرد.

الگوبرداری سیم‌پیچ سوخته قبل از خارج‌کردن کلاف

مهم‌ترین مرحله بازپیچی، ثبت اطلاعات سیم‌پیچ قبلی است. تا زمانی که اطلاعات لازم استخراج نشده‌اند، نباید کلاف‌های سوخته به‌صورت کامل تخریب شوند.

اطلاعات ضروری Winding Data

• تعداد شیارهای استاتور
• تعداد قطب و تعداد فاز
• نوع سیم‌پیچی یک‌طبقه یا دوطبقه
• گام کلاف یا Coil Pitch
• تعداد دور هر کلاف
• قطر هادی مسی
• تعداد رشته‌های موازی
• تعداد کلاف هر گروه
• جهت پیچش و ترتیب گروه‌ها
• اتصال سری یا موازی
• نوع سربندی نهایی
• محل خروج سرسیم‌ها

عکاسی و ترسیم نقشه قبل از تخریب سیم‌پیچ

از محل سرسیم‌ها، اتصال گروه‌ها، جهت کلاف‌ها و ترتیب قرارگیری سیم‌ها عکس گرفته می‌شود. سپس شیارها شماره‌گذاری و یک نقشه ساده از وضعیت اولیه ترسیم خواهد شد.

اندازه‌گیری قطر سیم و محاسبه رشته‌های موازی

اندازه‌گیری سیم لاکی با میکرومتر

در اندازه‌گیری باید تفاوت میان قطر کلی سیم همراه با پوشش لاکی و قطر واقعی هادی مسی در نظر گرفته شود. سیم سوخته، کشیده‌شده یا تغییرشکل‌داده ممکن است مرجع دقیقی برای اندازه‌گیری نباشد.

محاسبه سطح مقطع هادی

سطح مقطع سیم گرد از رابطه A = πd² ÷ 4 محاسبه می‌شود. در سیم‌پیچی چندرشته‌ای باید مجموع سطح مقطع تمام رشته‌های موازی در نظر گرفته شود؛ نه فقط قطر یکی از رشته‌ها.

جلوگیری از تغییر ضریب پرشدگی شیار

افزایش بی‌محاسبه قطر سیم، جاگذاری کلاف و عایق‌کاری را دشوار می‌کند. کاهش بیش از حد قطر نیز چگالی جریان و تلفات مسی را افزایش می‌دهد. تعداد دور، سطح مقطع مس و فضای مفید شیار باید هم‌زمان بررسی شوند.

خارج‌کردن سیم‌پیچ سوخته و آماده‌سازی استاتور

حفظ هسته ورقه‌ای هنگام خارج‌کردن سیم‌ها

کلاف‌های قدیمی باید بدون آسیب به دندانه‌ها، شیارها و ورق‌های هسته خارج شوند. استفاده از شعله مستقیم یا حرارت کنترل‌نشده می‌تواند عایق میان ورق‌های Lamination را تخریب و تلفات هسته را افزایش دهد.

بازرسی شیارها بعد از تخلیه سیم‌پیچ

• کنترل لبه‌های تیز شیار
• بررسی آسیب ورق‌های هسته
• خارج‌کردن باقی‌مانده سیم و وارنیش
• تمیزکردن آلودگی و گردوغبار
• بررسی تغییر شکل شیارها

عایق‌کاری شیار و انتخاب کلاس حرارتی موتور

سیستم عایقی موتور فقط به روکش سیم لاکی محدود نیست. Slot Liner، Phase Separator، Insulating Sleeve، Slot Wedge، نخ مهار و Varnish در کنار یکدیگر سیستم عایق را تشکیل می‌دهند.

انتخاب مواد عایقی هماهنگ

سیم لاکی، عایق شیار، روکش اتصالات و وارنیش باید با دمای طراحی و شرایط کار موتور هماهنگ باشند. استفاده از سیم با کلاس حرارتی بالاتر، به‌تنهایی کلاس عایقی کل موتور را افزایش نمی‌دهد.

شناخت کلاس‌های حرارتی B، F و H

هر کلاس عایقی محدوده حرارتی تعریف‌شده‌ای دارد؛ اما دمای مجاز بهره‌برداری فقط از روی نام کلاس تعیین نمی‌شود. افزایش دمای مجاز، دمای محیط، Duty و الزامات سازنده نیز باید در ارزیابی موتور لحاظ شوند.

محاسبات پایه نقشه سیم‌پیچی موتور سه‌فاز

محاسبه تعداد شیار در هر قطب و هر فاز

برای یک سیم‌پیچی متقارن می‌توان از رابطه زیر استفاده کرد:

q = S ÷ (m × P)

در این رابطه، S تعداد شیار، m تعداد فاز و P تعداد قطب است. اگر q عدد صحیح نباشد، با سیم‌پیچی کسری یا Fractional-Slot روبه‌رو هستیم که طراحی آن تحلیل بیشتری نیاز دارد.

محاسبه گام قطبی و گام کلاف

گام قطبی برحسب شیار از تقسیم تعداد شیار بر تعداد قطب به دست می‌آید. در سیم‌پیچی Full-Pitch فاصله دو ضلع فعال کلاف تقریباً برابر یک گام قطبی است. در Short-Pitch، دهانه کلاف کوتاه‌تر انتخاب می‌شود.

چرا گام کلاف را نباید بدون محاسبه تغییر داد؟

تغییر Coil Pitch می‌تواند بر ضریب سیم‌پیچی، هارمونیک‌ها، ولتاژ القایی، تعداد دور مؤثر و شکل میدان اثر بگذارد. در تعمیر معمول، طراحی اصلی موتور بدون دلیل فنی تغییر داده نمی‌شود.

سیم‌پیچی یک‌طبقه و دوطبقه الکتروموتور

ساخت قالب و کلاف‌زنی با تعداد دور دقیق

طراحی قالب کلاف متناسب با استاتور

ابعاد قالب از روی کلاف قبلی، گام کلاف، طول هسته، فضای سرکلاف و شکل استاتور تعیین می‌شود. کلاف کوچک هنگام جاگذاری تحت کشش قرار می‌گیرد و کلاف بیش از حد بزرگ، فضای End Winding را افزایش می‌دهد.

کنترل فاصله سرکلاف از روتور و درپوش

سرکلاف نباید با روتور، درپوش، فن یا مسیر گردش هوا تداخل داشته باشد. بزرگ‌شدن بی‌دلیل سرکلاف علاوه بر مشکل مکانیکی، طول سیم و تلفات مسی را نیز افزایش می‌دهد.

تنظیم کشش و شمارنده دستگاه کلاف‌پیچ

کشش سیم باید به‌اندازه‌ای باشد که کلاف منظم شکل بگیرد، اما روکش لاکی خراشیده یا سیم کشیده نشود. پس از ساخت هر کلاف، تعداد دور، ابعاد و تعداد رشته‌های موازی با Winding Data مقایسه می‌شوند.

جاگذاری کلاف و عایق‌کاری بین فازها

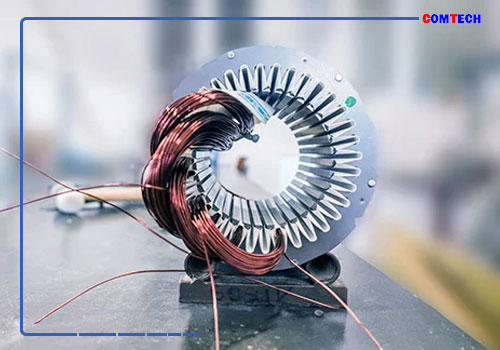

نصب Slot Liner و Coil Insertion

عایق شیار باید تمام لبه‌های موردنیاز را بپوشاند و هنگام ورود کلاف تا نخورَد یا پاره نشود. کلاف با ابزار بدون لبه تیز و به‌تدریج داخل Slot هدایت می‌شود تا Enamel سیم آسیب نبیند.

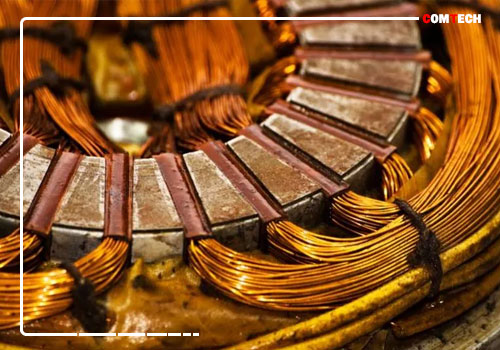

نصب Phase Separator و Slot Wedge

در ناحیه سرکلاف، عایق بین فازها قرار می‌گیرد و اتصالات با Sleeve مناسب پوشانده می‌شوند. پس از جاگذاری ضلع‌های کلاف، گوه شیار برای مهار سیم‌ها نصب می‌شود.

کنترل مرحله‌ای قبل از ادامه کلاف‌گذاری

پس از نصب هر گروه باید شماره شیار، گام کلاف و جهت قرارگیری با نقشه گسترده مقایسه شود. کشف خطا در این مرحله بسیار ساده‌تر از اصلاح موتور پس از سربندی و وارنیش است.

سربندی سری، موازی، ستاره و مثلث موتور سه‌فاز

شناسایی ابتدا و انتهای کلاف‌ها

سرهای هر گروه پیش از اتصال علامت‌گذاری می‌شوند. سپس گروه‌ها براساس نقشه به‌صورت سری یا موازی متصل خواهند شد. قطع‌شدن یکی از رشته‌های موازی می‌تواند توزیع جریان و مقاومت فاز را تغییر دهد.

شناخت ترمینال‌های U1، V1، W1، U2، V2 و W2

شش سر سیم موتور به‌صورت استاندارد شناسایی می‌شوند تا اتصال ستاره یا مثلث مطابق پلاک امکان‌پذیر باشد. در صورت ازبین‌رفتن علامت‌ها، ابتدا زوج سیم‌های هر فاز با تست پیوستگی و سپس قطبیت آنها با روش کنترل‌شده مشخص می‌شود.

انتخاب اتصال براساس ولتاژ پلاک

وارنیش‌کاری و تثبیت سیم‌پیچ الکتروموتور

وارنیش به تقویت عایق، مهار مکانیکی کلاف‌ها و مقاومت بهتر سیم‌پیچ در برابر رطوبت و آلودگی کمک می‌کند. پیش از وارنیش باید پیوستگی، مقاومت فازها، مقاومت عایقی، سربندی و وضعیت سرکلاف‌ها کنترل شوند.

خشک‌کردن و پخت وارنیش

زمان و دمای خشک‌شدن باید براساس مشخصات ماده عایقی و شرایط موتور انتخاب شوند. گرم‌کردن تجربی و کنترل‌نشده ممکن است به عایق‌ها آسیب بزند یا وارنیش را ناقص پخت کند.

چرا تست قبل از وارنیش اهمیت دارد؟

پس از نفوذ و پخت وارنیش، اصلاح جابه‌جایی کلاف، اتصال اشتباه یا خرابی عایق دشوارتر می‌شود. بنابراین تست‌های میانی باید قبل از این مرحله تکمیل شوند.

تست سیم‌پیچ جدید قبل از مونتاژ موتور

• بازرسی ظاهری کلاف‌ها و عایق‌ها
• تست پیوستگی تمام فازها
• مقایسه مقاومت سیم‌پیچ‌ها
• اندازه‌گیری مقاومت عایقی
• بررسی اتصال سیم‌پیچ به بدنه
• کنترل سربندی و سرسیم‌ها
• Surge Test در تعمیرگاه تخصصی
• ثبت نتایج در فرم تعمیر موتور

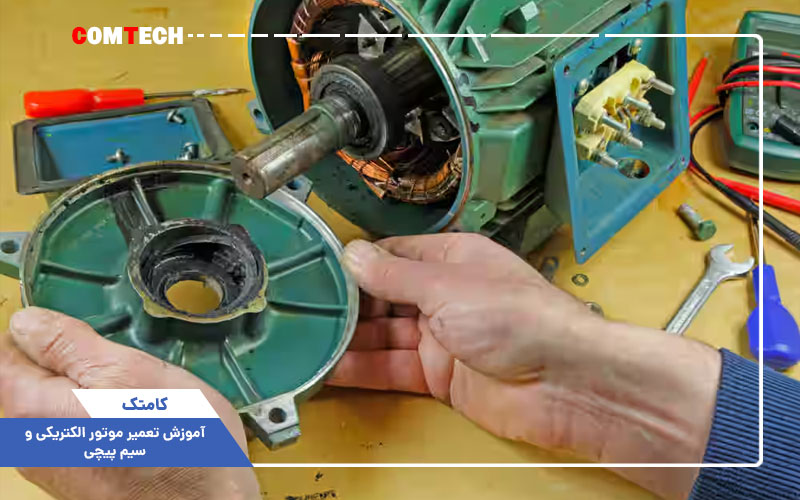

مونتاژ روتور و کنترل فاصله هوایی

بلبرینگ، شفت و درپوش‌ها پیش از مونتاژ بررسی می‌شوند. پس از نصب روتور، محور باید آزادانه و بدون تماس غیرعادی بچرخد. خرابی بلبرینگ یا درپوش می‌تواند فاصله هوایی را نامتقارن و موجب لرزش یا تماس روتور با استاتور شود.

ضربه مستقیم به شفت و بلبرینگ ممنوع

برای خارج‌کردن و نصب Bearing باید از Puller، پرس و روش صحیح انتقال نیرو استفاده شود. ضربه کنترل‌نشده می‌تواند به شفت، ساچمه‌ها یا نشیمن بلبرینگ آسیب بزند.

راه‌اندازی آزمایشی موتور بعد از بازپیچی

اولین راه‌اندازی باید در محیط کنترل‌شده و با تجهیزات حفاظتی انجام شود. فقط چرخیدن موتور نشانه سلامت کامل آن نیست.

آزمایش‌های عملکردی پس از تعمیر

• کنترل جهت چرخش
• اندازه‌گیری جریان بی‌باری هر فاز
• اندازه‌گیری ولتاژهای ورودی
• کنترل سرعت با دورسنج
• بررسی صدا و لرزش
• کنترل افزایش دما
• بررسی عملکرد فن و خنک‌کاری
• کنترل نشتی جریان و اتصال بدنه

توقف تست هنگام مشاهده وضعیت غیرعادی

اگر جریان بالا، صدای شدید، بوی عایق، لرزش زیاد یا افزایش سریع دما مشاهده شود، تست باید متوقف و علت بررسی شود. ادامه کار ممکن است سیم‌پیچ جدید را دوباره خراب کند.

آموزش سیم‌پیچی موتور تک‌فاز و خازنی

شناخت سیم‌پیچ اصلی و کمکی

موتور تک‌فاز معمولاً دارای Main Winding و Auxiliary Winding است. در مدل‌های مختلف، خازن راه‌انداز، خازن دائم‌کار، کلید گریز از مرکز یا رله راه‌انداز نیز در مدار قرار می‌گیرند.

• Split-Phase Motor
• Capacitor-Start Motor
• Permanent Split Capacitor یا PSC
• Capacitor-Start Capacitor-Run یا CSCR
• Shaded-Pole Motor

تغییر جهت گردش موتور تک‌فاز

در موتور دارای سرسیم‌های مناسب، جهت چرخش با تغییر ارتباط نسبی سیم‌پیچ اصلی و کمکی قابل تغییر است. همه موتورهای تک‌فاز از بیرون امکان معکوس‌کردن ساده ندارند و ساختار داخلی باید بررسی شود.

سیم‌پیچی موتور کولر و پمپ آب

بازپیچی موتور کولر آبی چندسرعته

در موتور کولر باید مسیر سیم‌پیچ‌های دور تند و کند، تعداد دور، قطر سیم، گام کلاف و سرسیم‌ها پیش از بازکردن ثبت شوند. خازن، بوش یا بلبرینگ و کلید انتخاب سرعت نیز پیش از تصمیم به بازپیچی بررسی می‌شوند.

بازپیچی موتور پمپ تک‌فاز

خرابی خازن، گیرکردن پروانه، ایراد مکانیکی پمپ یا مشکل مدار راه‌انداز می‌تواند باعث صدای Humming، روشن‌نشدن و افزایش جریان شود. در صورت امکان، موتور پس از تعمیر ابتدا جدا از بار غیرعادی پمپ آزمایش می‌شود.

بررسی بار مکانیکی پس از نصب

موتوری که در تست بی‌باری سالم است ممکن است پس از اتصال به پمپ یا فن جریان زیادی بکشد. بنابراین وضعیت مکانیکی مجموعه نیز باید پس از نصب بررسی شود.

آموزش سیم‌پیچی موتور سه‌فاز صنعتی

توزیع فازها روی شیارهای استاتور

هنرجو توزیع فازهای A، B و C، گروه‌بندی کلاف‌ها و ترتیب تشکیل میدان متقارن را روی استاتور واقعی تمرین می‌کند. تعداد دور، تعداد کلاف و نوع اتصال هر فاز پیش از سربندی نهایی مقایسه می‌شوند.

موتورهای ۲۴ و ۳۶ شیار

موتورهای ۲۴ و ۳۶ شیار به‌عنوان پروژه آموزشی بررسی می‌شوند؛ اما یک نقشه ثابت برای تمام موتورهای هم‌شیار وجود ندارد. تعداد قطب، نوع سیم‌پیچی، گام کلاف و اتصال موتور باید در هر پروژه مشخص شوند.

سیم‌پیچی موتور دالاندر دو سرعته

در موتور Dahlander با تغییر اتصال کلاف‌ها، تعداد قطب مؤثر و سرعت تغییر می‌کند. سربندی این موتورها پیچیده‌تر است و باید تمام Leadها و Group Connectionها قبل از بازکردن به‌دقت ثبت شوند.

بازپیچی موتورهای راندمان بالا IE3 و IE4

در موتورهای High-Efficiency باید طراحی اصلی تا حد ممکن حفظ شود. تغییر نامناسب تعداد دور، سطح مقطع سیم، گام کلاف، طول سرکلاف یا آسیب‌دیدن هسته می‌تواند تلفات را افزایش و راندمان موتور را کاهش دهد.

آشنایی با BLDC، PMSM و سرووموتور

موتورهای BLDC و PMSM علاوه بر سیم‌پیچ استاتور، دارای روتور آهنربای دائم و درایو الکترونیکی هستند. خاموشی یا نچرخیدن آنها همیشه از سیم‌پیچ نیست و بخش قدرت، Hall Sensor، Encoder و کنترلر نیز باید بررسی شوند.

تفاوت سرووموتور با موتور القایی

سرووموتور معمولاً بخشی از یک سیستم حلقه‌بسته است و Encoder، Resolver، Drive و پارامترهای کنترلی در عملکرد آن نقش دارند. بازکردن سروو بدون ثبت موقعیت و اطلاعات Feedback می‌تواند راه‌اندازی مجدد را با مشکل روبه‌رو کند.

سطح آموزش موتورهای پیشرفته

تعمیر و بازپیچی حرفه‌ای سرووموتور، BLDC و PMSM یک تخصص مجزا است. در این دوره ساختار و روش تشخیص اولیه معرفی می‌شود تا خرابی درایو با سوختگی سیم‌پیچ اشتباه نشود.

تعمیر آرمیچر موتور DC و یونیورسال

سیم‌پیچی آرمیچر با بازپیچی استاتور موتور القایی تفاوت دارد. در این موتورها کلاف‌های روتور به سگمنت‌های کموتاتور متصل می‌شوند و ترتیب اتصال، مهار مکانیکی و بالانس اهمیت زیادی دارند.

تست آرمیچر و کموتاتور

• بررسی اتصال سگمنت‌ها و کلاف‌ها
• کنترل قطعی و اتصال کوتاه آرمیچر
• آشنایی با تست Growler
• کنترل سطح و Runout کموتاتور
• بررسی زغال و فشار Brush
• کنترل بلبرینگ و شفت

جرقه زدن زغال همیشه از سیم‌پیچ نیست

سطح نامناسب کموتاتور، زغال نامتناسب، خرابی بلبرینگ، فشار اشتباه Brush و لنگی شفت نیز می‌توانند باعث جرقه شوند. علت باید پیش از تصمیم به بازپیچی مشخص شود.

راه‌اندازی و حفاظت الکتروموتور سه‌فاز

برای تست و استفاده ایمن از موتور، هنرجو با مدار قدرت و فرمان، کنتاکتور، رله اضافه‌بار، کلید حفاظتی موتور و شستی Start و Stop آشنا می‌شود. مباحث تکمیلی کنترل موتور و تجهیزات صنعتی در آموزش پی ال سی نیز کاربرد دارند.

راه‌اندازی مستقیم DOL

راه‌اندازی مستقیم برای موتور و شبکه‌ای مناسب است که امکان تحمل جریان اولیه را داشته باشند. مدار قدرت، مدار فرمان، خودنگهدار و کنتاکت حفاظتی Overload در کلاس تحلیل می‌شوند.

راه‌اندازی ستاره مثلث

Star-Delta برای هر موتور مناسب نیست. موتور باید شش سرسیم قابل‌دسترسی و پلاک سازگار با اتصال مثلث در ولتاژ شبکه داشته باشد. مدار قدرت، اینترلاک و زمان انتقال نیز باید صحیح طراحی شوند.

تفاوت سربندی کاری و استارتر ستاره مثلث

قرار دادن پل‌های ترمینال در حالت ستاره یا مثلث با مدار راه‌انداز Star-Delta یکسان نیست. استارتر ستاره مثلث ابتدا موتور را در حالت ستاره راه‌اندازی و سپس در زمان مناسب به مثلث منتقل می‌کند.

کار با اینورتر و کنترل دور موتور

VFD یا درایو فرکانس متغیر با تغییر فرکانس و ولتاژ خروجی، سرعت موتور سازگار را کنترل می‌کند. انتخاب درایو باید براساس ولتاژ، جریان نامی موتور، نوع بار، شرایط محیطی و روش کنترل انجام شود.

راه‌اندازی موتور سه‌فاز با برق تک‌فاز

در بعضی کاربردها می‌توان از VFD دارای ورودی تک‌فاز و خروجی سه‌فاز استفاده کرد؛ به شرط آنکه ولتاژ، جریان و توان تجهیزات با یکدیگر سازگار باشند. این روش ساختار داخلی موتور سه‌فاز را به موتور تک‌فاز تبدیل نمی‌کند.

تأثیر اینورتر بر عایق و موتور

کار با VFD می‌تواند الزامات خاصی برای عایق سیم‌پیچ، طول کابل، فرکانس سوئیچینگ، خنک‌کاری در دور پایین و جریان بلبرینگ ایجاد کند. در پروژه صنعتی باید دستورالعمل سازنده موتور و درایو بررسی شود.

تبدیل سیم‌پیچی موتور فقط پس از امکان‌سنجی

تغییر تعداد فاز، ولتاژ، سرعت یا مشخصات اصلی موتور یک طراحی مجدد محسوب می‌شود. تعداد شیار، ابعاد هسته، تعداد قطب، چگالی شار، فضای شیار، شرایط حرارتی و توان موردنیاز باید پیش از تبدیل بررسی شوند.

محاسبه سیم‌پیچی استاتور خالی در سطح پیشرفته

اگر موتور فاقد پلاک و سیم‌پیچ قابل الگوبرداری باشد، طراحی سیم‌پیچ جدید به اطلاعات دقیق هسته نیاز دارد. تعداد دور و قطر سیم تنها از روی توان تقریبی یا تعداد شیار قابل تعیین نیست.

اطلاعات موردنیاز برای طراحی استاتور خالی

• قطر داخلی و خارجی هسته
• طول پَک هسته
• تعداد و ابعاد شیارها
• تعداد قطب موردنیاز
• فرکانس و ولتاژ
• نوع اتصال و تعداد فاز
• توان و Duty تقریبی
• چگالی شار و محدودیت حرارتی
• ضریب پرشدگی شیار

نقش نرم‌افزارهای محاسبات سیم‌پیچی

نرم‌افزار می‌تواند ترسیم نقشه و انجام محاسبات را سریع‌تر کند، اما داده ورودی و خروجی باید توسط تعمیرکار بررسی شوند. هیچ نرم‌افزاری جای الگوبرداری، اندازه‌گیری و قضاوت فنی را نمی‌گیرد.

خرابی‌های رایج موتور و مسیر صحیح عیب‌یابی

ایمنی کارگاه سیم‌پیچی و تست موتور

• قطع کامل منبع برق پیش از تعمیر
• جلوگیری از وصل ناخواسته برق
• تأیید بی‌برقی با ابزار مناسب
• تخلیه ایمن خازن‌های موتور تک‌فاز
• استفاده از دستکش، عینک و تجهیزات حفاظت فردی
• مهار موتور روی میز تست
• نصب حفاظ روی شفت، کوپلینگ و فن
• تهویه مناسب هنگام کار با وارنیش و مواد عایقی
• استفاده صحیح از Puller، پرس و تجهیزات حرارتی

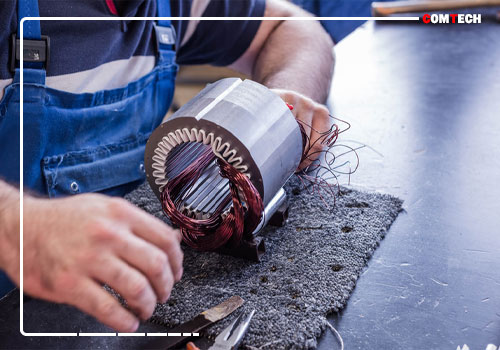

روش عملی یادگیری سیم‌پیچی موتور در کارگاه

کلاس به‌صورت پروژه‌محور برگزار می‌شود. هنرجو یک موتور واقعی را از زمان پذیرش و عیب‌یابی تا بازپیچی و تست نهایی دنبال می‌کند.

مراحل اجرایی بازپیچی موتور توسط هنرجو

1. خواندن و ثبت اطلاعات پلاک
2. انجام تست‌های اولیه موتور
3. تفکیک خرابی الکتریکی و مکانیکی
4. علامت‌گذاری و بازکردن درپوش‌ها
5. بررسی بلبرینگ، شفت و روتور
6. عکاسی و ثبت سربندی قبلی
7. شمارش شیارها و تشخیص تعداد قطب
8. ثبت گام کلاف و تعداد دور
9. اندازه‌گیری قطر سیم و رشته‌های موازی
10. ترسیم نقشه گسترده سیم‌پیچی
11. خارج‌کردن کلاف‌های سوخته
12. تمیزکاری و بازرسی استاتور
13. نصب عایق شیار
14. ساخت قالب و پیچیدن کلاف‌ها
15. جاگذاری کلاف و عایق بین فازها
16. نصب گوه و فرم‌دهی سرکلاف
17. اتصال گروه‌ها و سربندی نهایی
18. انجام تست‌های پیش از وارنیش
19. وارنیش‌کاری و خشک‌کردن
20. مونتاژ موتور و کنترل چرخش آزاد
21. راه‌اندازی کنترل‌شده و تست بی‌باری
22. ثبت جریان، سرعت، صدا، لرزش و دما

روش واقعی تثبیت مهارت

هنرجو باید شخصاً اندازه‌گیری، کلاف‌زنی، عایق‌کاری، جاگذاری و سربندی را انجام دهد. مدرس نتیجه هر مرحله را پیش از ورود به مرحله بعد کنترل می‌کند تا خطا در مراحل بعدی تکرار نشود.

پروژه‌های عملی دوره سیم‌پیچی الکتروموتور

• عیب‌یابی موتور تک‌فاز خازنی
• بازپیچی موتور پمپ آب
• سیم‌پیچی موتور کولر آبی
• تحلیل موتور سه‌فاز ۲۴ شیار
• تحلیل موتور سه‌فاز ۳۶ شیار
• ترسیم نقشه یک‌طبقه و دوطبقه
• اجرای سربندی ستاره و مثلث
• تشخیص ابتدا و انتهای فازها
• تحلیل سیم‌پیچی گام کوتاه
• آشنایی با موتور دالاندر
• تست موتور دارای جریان غیرعادی
• آشنایی با تعمیر آرمیچر

مسیر یادگیری سیم‌پیچی از مبتدی تا حرفه‌ای

چک‌لیست کنترل کیفیت موتور بازپیچی‌شده

• ☑ اطلاعات پلاک و Winding Data ثبت شده است.
• ☑ تعداد دور و قطر سیم با نقشه تطابق دارند.
• ☑ عایق شیار و عایق بین فازها سالم هستند.
• ☑ کلاف‌ها داخل شیار لق نیستند.
• ☑ سرکلاف با روتور و درپوش فاصله مناسب دارد.
• ☑ مقاومت فازها با یکدیگر مقایسه شده است.
• ☑ اتصال سیم‌پیچ به بدنه وجود ندارد.
• ☑ مقاومت عایقی در شرایط ثبت‌شده اندازه‌گیری شده است.
• ☑ روتور بدون تماس و گیر مکانیکی می‌چرخد.
• ☑ بلبرینگ، شفت، فن و درپوش بررسی شده‌اند.
• ☑ جهت گردش موتور صحیح است.
• ☑ جریان بی‌باری فازها اندازه‌گیری شده است.
• ☑ صدا، لرزش و دمای موتور کنترل شده‌اند.
• ☑ نتیجه تست‌ها در پرونده تعمیر ثبت شده است.

کاربرد الکتروموتورها در صنعت و تجهیزات خانگی

مهارت سیم‌پیچی و تعمیر موتور در پمپ‌ها، فن‌ها، بالابرها، تجهیزات کشاورزی، سیستم‌های تهویه، خطوط تولید و ماشین‌آلات صنعتی کاربرد دارد.

موتورهای موردبررسی در پروژه‌های کاربردی

• موتور پمپ آب
• موتور فن و هواکش
• موتور کولر آبی
• موتور تجهیزات تهویه
• موتور بالابر
• موتور ماشین‌آلات صنعتی
• موتورهای کمپرسوری قابل سرویس

تفاوت Duty و بار مکانیکی

موتور فن، پمپ، بالابر و ماشین صنعتی شرایط بار یکسانی ندارند. گشتاور راه‌اندازی، تعداد استارت، کارکرد دائم یا متناوب و وضعیت خنک‌کاری باید هنگام تعمیر و تست در نظر گرفته شوند.

مهارت‌های هنرجو پس از دوره سیم‌پیچی موتور

• خواندن پلاک انواع الکتروموتور
• تشخیص تعداد قطب و سرعت سنکرون
• کار با مولتی‌متر، کلمپ‌متر و میگر
• تشخیص خرابی سیم‌پیچ و بلبرینگ
• بازکردن اصولی موتور بدون آسیب به قطعات
• ثبت کامل اطلاعات سیم‌پیچ قبلی
• اندازه‌گیری قطر سیم و رشته‌های موازی
• ترسیم نقشه گسترده سیم‌پیچی
• ساخت قالب و کلاف با تعداد دور دقیق
• عایق‌کاری و جاگذاری کلاف‌ها
• سربندی موتور تک‌فاز و سه‌فاز
• اجرای اتصال ستاره و مثلث
• وارنیش‌کاری و مونتاژ موتور
• اندازه‌گیری جریان بی‌باری و سرعت
• عیب‌یابی جریان بالا، حرارت و لرزش
• بازپیچی موتور کولر و پمپ
• آشنایی با دالاندر و آرمیچر

بازار کار سیم‌پیچی و تعمیر الکتروموتور

تعمیر و بازپیچی موتور در کارگاه‌های سیم‌پیچی، کارخانه‌ها، واحدهای نگهداری و تعمیرات، صنایع تولیدی، تأسیسات، کشاورزی، پمپ و آبرسانی، تهویه و مجموعه‌های دارای ماشین‌آلات الکتریکی کاربرد دارد.

خدمات قابل ارائه پس از کسب مهارت

• تست و عیب‌یابی انواع الکتروموتور
• بازپیچی موتور تک‌فاز و سه‌فاز
• تعمیر موتور کولر و پمپ آب
• تعویض بلبرینگ و سرویس مکانیکی
• اصلاح سربندی و ترمینال موتور
• بازسازی سیستم عایقی
• تست مقاومت عایقی و جریان موتور
• تعمیر آرمیچر پس از آموزش تخصصی
• سرویس موتورهای صنعتی متناسب با سطح تجربه

برای توسعه مهارت در عیب‌یابی قطعات و مدارهای کنترلی مرتبط با تجهیزات الکتریکی، بررسی سرفصل‌های آموزش تعمیر برد نیز می‌تواند مکمل این مسیر باشد.

پروژه پایانی دوره بازپیچی الکتروموتور واقعی

در پروژه پایانی، هنرجو یک موتور معیوب را از مرحله پذیرش تا تست نهایی مدیریت می‌کند. ارزیابی فقط بر مبنای روشن‌شدن موتور نیست و کیفیت الگوبرداری، عایق‌کاری، کلاف‌گذاری، سربندی و آزمایش‌های نهایی نیز بررسی می‌شوند.

مراحل پروژه نهایی هنرجو

1. ثبت پلاک و شرایط کاری موتور
2. انجام تست اولیه و تشخیص خرابی
3. ثبت وضعیت مکانیکی موتور
4. استخراج کامل اطلاعات سیم‌پیچ
5. ترسیم و کنترل نقشه
6. تخلیه اصولی کلاف‌های قدیمی
7. آماده‌سازی هسته و شیارها
8. ساخت و نصب عایق‌ها
9. کلاف‌زنی با تعداد دور صحیح
10. جاگذاری و مهار کلاف‌ها
11. سربندی و عایق‌کردن اتصالات
12. تست پیش از وارنیش
13. وارنیش‌کاری و خشک‌کردن
14. مونتاژ و کنترل چرخش روتور
15. اندازه‌گیری جریان، سرعت و دما
16. ثبت گزارش نهایی تعمیر
