آموزش دیالوکس نورپردازی داخل و خارجی ساختمان

آموزش دیالوکس از پایه تا طراحی حرفه‌ای روشنایی

دوره آموزش دیالوکس (DIALux) برای افرادی طراحی شده است که می‌خواهند طراحی روشنایی و نورپردازی را از مفاهیم پایه شروع کنند و سپس پروژه‌های مسکونی، اداری، تجاری، صنعتی، پارکینگ، محوطه، نما و روشنایی معابر را با DIALux evo طراحی، محاسبه و مستندسازی کنند.

در این کلاس فقط کار با منوهای نرم‌افزار آموزش داده نمی‌شود. هنرجو ابتدا مفاهیمی مانند شار نوری، شدت روشنایی، درخشندگی، خیرگی، یکنواختی، دمای رنگ، ضریب نگهداری و مشخصات فوتومتریک چراغ را یاد می‌گیرد و سپس آنها را در پروژه‌های واقعی به کار می‌برد.

DIALux evo برای طراحی روشنایی داخلی، محوطه، خیابان، نور روز و روشنایی اضطراری ابزارهای تخصصی دارد. هنرجو یاد می‌گیرد خروجی نرم‌افزار را تحلیل کند و صرفاً به عدد Lux یا ظاهر سه‌بعدی پروژه اکتفا نکند.

کاربرد نرم‌افزار DIALux evo در پروژه‌های روشنایی

آموزش از سطح مقدماتی آغاز می‌شود و برای ورود به کلاس نیازی نیست کاربر حرفه‌ای دیالوکس باشید. ابتدا محیط نرم‌افزار و ساخت پروژه بررسی می‌شود و سپس طراحی فضاهای مختلف در برنامه قرار می‌گیرد.

• طراحی روشنایی ساختمان مسکونی
• محاسبات روشنایی دفتر و محیط کار
• نورپردازی فروشگاه و فضای تجاری
• طراحی روشنایی کارخانه و سالن صنعتی
• نورپردازی انبار و سوله
• طراحی روشنایی پارکینگ
• نورپردازی محوطه و فضای باز
• طراحی نورپردازی نمای ساختمان
• محاسبات روشنایی خیابان و معبر
• بررسی نور طبیعی یا Daylight
• آشنایی با روشنایی اضطراری

تفاوت طراحی روشنایی با چیدمان ساده چراغ

قرار دادن چند چراغ در سقف به معنی طراحی حرفه‌ای Lighting نیست. طراح باید مقدار روشنایی، یکنواختی، خیرگی، مصرف انرژی، منحنی پخش نور، ارتفاع نصب، بازتاب سطوح و نوع فعالیت کاربران را هم‌زمان بررسی کند.

آموزش مفاهیم نور و روشنایی برای کار با دیالوکس

پیش از مدل‌سازی پروژه، هنرجو باید مفاهیم پایه Photometry را بشناسد. بدون این دانش، خروجی نرم‌افزار فقط مجموعه‌ای از اعداد خواهد بود که امکان تحلیل صحیح آنها وجود ندارد.

تفاوت Lumen و Lux

Lumen میزان نور خروجی چراغ را بیان می‌کند؛ اما Lux مقدار نوری است که به یک سطح می‌رسد. دو چراغ با Lumen مشابه ممکن است به‌دلیل تفاوت در توزیع نور، ارتفاع نصب و زاویه تابش، Lux متفاوتی روی سطح کار ایجاد کنند.

آموزش دمای رنگ، CRI و کیفیت نور چراغ

انتخاب چراغ فقط براساس توان مصرفی یا Lumen انجام نمی‌شود. کیفیت نور باید با نوع کاربری، معماری و فعالیت کاربران هماهنگ باشد.

مشخصات مهم چراغ برای طراحی روشنایی

• دمای رنگ همبسته یا CCT
• شاخص نمود رنگ CRI یا Ra
• بهره نوری یا Luminous Efficacy
• توان مصرفی
• شار نوری
• طول عمر اعلام‌شده
• زاویه پخش نور
• کنترل خیرگی
• درجه حفاظت IP و شرایط نصب

انتخاب CCT متناسب با نوع فضا

دمای رنگ باید براساس فعالیت، متریال، معماری و حس موردنظر فضا انتخاب شود. یک CCT مشخص را نمی‌توان بدون بررسی برای تمام پروژه‌های مسکونی، اداری و صنعتی مناسب دانست.

آموزش منحنی پخش نور و دیتای فوتومتریک چراغ

یکی از مهم‌ترین مهارت‌های طراح روشنایی، خواندن اطلاعات Photometric است. شکل ظاهری چراغ اطلاعات کاملی درباره نحوه توزیع نور ارائه نمی‌دهد.

خواندن منحنی شدت نور

• Polar Curve
• Luminous Intensity Distribution
• Beam Angle
• Symmetric Distribution
• Asymmetric Distribution
• Direct و Indirect Distribution

تفاوت پخش نور Narrow و Wide

چراغ با پرتو باریک برای همه فضاها مناسب نیست. ارتفاع نصب، فاصله چراغ تا سطح کار، Spacing و یکنواختی موردنیاز، در انتخاب زاویه پخش نقش دارند.

آموزش نصب و تنظیم DIALux evo

نحوه نصب نرم‌افزار، تنظیم واحدها، مدیریت پروژه و آماده‌سازی محیط کاری آموزش داده می‌شود. سپس هنرجو با بخش‌های Construction، Light، Calculation و Documentation آشنا خواهد شد.

Workflow اصلی پروژه در دیالوکس

• شروع و مدیریت Project
• ساخت Geometry
• تعریف Material و Reflectance
• انتخاب و جانمایی Luminaire
• ساخت Calculation Object
• اجرای Calculation
• بررسی Results
• تهیه Documentation

تنظیم واحد و مشخصات پروژه

واحد اندازه‌گیری، Location، نوع پروژه و Standard Profile بهتر است پیش از مدل‌سازی بررسی شوند تا محاسبات و مستندات نهایی منظم باقی بمانند.

ساخت اولین پروژه روشنایی در DIALux

اولین تمرین با یک اتاق ساده آغاز می‌شود تا ارتباط میان Geometry، Surface، Luminaire و Calculation Plane به‌وضوح دیده شود.

1. ایجاد پروژه جدید
2. تعریف طول و عرض اتاق
3. تنظیم ارتفاع سقف
4. افزودن در و پنجره
5. تعریف متریال سطوح
6. انتخاب چراغ
7. جانمایی چراغ‌ها
8. تعریف سطح محاسباتی
9. اجرای محاسبات
10. تحلیل و اصلاح نتیجه

اصلاح طرح پس از نخستین محاسبه

بعد از Calculation ممکن است تعداد چراغ، فاصله، ارتفاع نصب، زاویه تابش یا مدل چراغ تغییر کند. این فرایند تکرارشونده بخشی طبیعی از طراحی حرفه‌ای روشنایی است.

وارد کردن نقشه AutoCAD در دیالوکس

یکی از مهم‌ترین بخش‌های کاربردی دوره، وارد کردن فایل‌های DWG و DXF است. هنرجو یاد می‌گیرد نقشه را پیش از Import پاک‌سازی و برای مدل‌سازی آماده کند.

خطاهای رایج هنگام وارد کردن DWG و DXF

• مقیاس یا Unit اشتباه
• وجود Layerهای غیرضروری
• فاصله زیاد نقشه از Origin
• خطوط تکراری و شکسته
• فایل بسیار سنگین
• وجود Objectهای غیرضروری

کنترل Scale پس از Import

پس از ورود نقشه، یک Dimension معلوم اندازه‌گیری می‌شود تا مشخص شود پلان با ابعاد واقعی وارد شده است. خطای Scale در این مرحله می‌تواند تمام محاسبات بعدی را بی‌اعتبار کند.

استفاده از پلان به‌عنوان زیرکار

فایل DWG، DXF یا تصویر می‌تواند به‌عنوان Template قرار گیرد و دیوارها و فضاها روی آن ساخته شوند. پیش از ادامه مدل‌سازی، چند اندازه اصلی پلان دوباره کنترل خواهد شد.

مدل‌سازی ساختمان چنداتاقه و پروژه BIM

ساخت طبقه، اتاق، در و پنجره

• Floor و Storey
• Room
• Door و Window
• Opening
• Ceiling
• Floor Element

تفکیک فضاها برای محاسبه مستقل

هر اتاق می‌تواند کاربری، سطح محاسباتی، چراغ و Target Value متفاوتی داشته باشد؛ بنابراین تفکیک صحیح فضاها از ابتدای پروژه اهمیت زیادی دارد.

استفاده از مدل IFC

در پروژه‌های BIM می‌توان از IFC برای انتقال هندسه و ساختار ساختمان استفاده کرد. برخلاف DWG که معمولاً مبنای ترسیمی دوبعدی است، IFC می‌تواند اطلاعات ساختاری و Objectهای مدل ساختمان را منتقل کند.

سبک‌سازی مدل BIM

وجود جزئیات بسیار ریز می‌تواند فایل را سنگین و زمان محاسبه را طولانی کند. فقط Objectهایی باید باقی بمانند که بر نور، سایه یا مستندات پروژه اثر معناداری دارند.

تنظیم متریال و ضریب بازتاب سطوح

بازتاب دیوار، سقف و کف مستقیماً بر نتیجه محاسبات اثر می‌گذارد. یک اتاق با سقف سفید و دیوار روشن، رفتار نوری متفاوتی با فضای دارای متریال تیره دارد.

پارامترهای متریال در DIALux

• Wall Reflectance
• Ceiling Reflectance
• Floor Reflectance
• Furniture Material
• Surface Color
• Texture

افزودن مبلمان و اشیای سه‌بعدی

مبلمان در بعضی پروژه‌ها برای ارائه بصری و در برخی موارد برای تعریف Task Area و تحلیل سایه‌ها اهمیت دارد. در دفتر اداری، محل میزها و Workstationها می‌تواند موقعیت سطح کار را مشخص کند.

جلوگیری از سنگین شدن پروژه

DIALux نرم‌افزار طراحی روشنایی است و هدف آن ساخت مدل معماری با جزئیات بسیار زیاد نیست. Objectهایی که بر تحلیل یا ارائه پروژه اثر ندارند بهتر است حذف یا ساده‌سازی شوند.

انتخاب چراغ واقعی و فایل‌های LDT و IES

هنرجو یاد می‌گیرد به‌جای استفاده از چراغ فرضی، دیتای فوتومتریک محصول واقعی را وارد پروژه کند. فرمت‌های LDT، IES، ULD و GLDF برای انتقال مشخصات نوری چراغ استفاده می‌شوند.

بررسی مشخصات چراغ پیش از استفاده

• Part Number دقیق محصول
• توان مصرفی
• شار نوری
• CCT و CRI
• منحنی شدت نور
• ابعاد چراغ
• نوع نصب
• ارتفاع پیشنهادی نصب

تشخیص فایل فوتومتریک اشتباه

ممکن است فایل LDT یا IES متعلق به توان، Optic یا مدل دیگری از همان خانواده باشد. نام فایل و Part Number باید با چراغی که قرار است اجرا شود تطبیق داده شوند.

چیدمان چراغ‌ها و تنظیم ارتفاع نصب

Arrangementهای پرکاربرد

• Single Luminaire
• Line Arrangement
• Field Arrangement
• Automatic Arrangement
• Circle Arrangement در کاربرد مناسب

تنظیم فاصله برای یکنواختی بهتر

فقط رسیدن Average Illuminance به مقدار هدف کافی نیست. فاصله نامناسب میان چراغ‌ها می‌تواند Uniformity را کاهش دهد و نقاط تاریک ایجاد کند.

Position، Rotation و Orientation

در Spot Light، Wallwasher و چراغ نما، جهت تابش اهمیت زیادی دارد و تغییر چند درجه‌ای زاویه می‌تواند توزیع نور را کاملاً تغییر دهد.

کنترل امکان نصب واقعی چراغ

طراح باید مطمئن شود چراغ در موقعیت انتخاب‌شده با سقف، سازه، تأسیسات یا تجهیزات دیگر تداخل ندارد.

تعریف Work Plane و Calculation Surface

Calculation Surface مشخص می‌کند روشنایی در کدام سطح یا نقطه اندازه‌گیری شود. در فضاهای کاری، کف همیشه معیار اصلی طراحی نیست.

انتخاب ارتفاع سطح کار

میز اداری، پیشخوان فروش، کف راهرو، سطح دستگاه و خط مونتاژ می‌توانند Calculation Plane متفاوتی داشته باشند.

جلوگیری از محاسبه روی سطح اشتباه

اگر Work Plane در ارتفاع یا موقعیت نادرست تعریف شود، حتی محاسبه دقیق نیز پاسخ سؤال اشتباهی را ارائه می‌دهد.

تحلیل Lux، Uniformity و False Colour

بررسی Eavg، Emin و Emax

• میانگین روشنایی یا Eavg
• حداقل روشنایی یا Emin
• حداکثر روشنایی یا Emax
• Calculation Grid
• Uniformity

تحلیل یکنواختی روشنایی

ممکن است یک فضا Average Lux مناسبی داشته باشد اما به‌دلیل نقاط تاریک، کیفیت روشنایی ضعیفی ارائه کند. در بسیاری از محاسبات، نسبت حداقل روشنایی به میانگین برای ارزیابی Uniformity استفاده می‌شود.

اصلاح Uniformity

گاهی افزایش تعداد چراغ بهترین راه نیست. با تغییر Spacing، ارتفاع نصب یا Optical Distribution می‌توان نتیجه بهتری به دست آورد.

تشخیص نقاط تاریک با False Colour

False Colour توزیع Lux را به‌صورت بصری نمایش می‌دهد و شناسایی نقاط بسیار روشن یا کم‌نور را آسان‌تر می‌کند. نتیجه بصری باید با اعداد محاسبات نیز کنترل شود.

آموزش خیرگی UGR در فضاهای کاری

Unified Glare Rating یا UGR برای ارزیابی خیرگی آزاردهنده در محیط‌های داخلی کاربرد دارد.

عوامل مؤثر بر خیرگی

• درخشندگی بالای چراغ
• موقعیت چراغ نسبت به ناظر
• زاویه دید
• تعداد چراغ‌ها
• روشنایی پس‌زمینه
• ابعاد سطح نورانی

تحلیل UGR براساس موقعیت ناظر

UGR نباید بدون توجه به هندسه، جهت دید و موقعیت واقعی کاربران به‌عنوان عددی ثابت برای تمام شرایط تفسیر شود.

استاندارد روشنایی و انتخاب مقدار هدف

انتخاب Lighting Requirement باید براساس نوع فعالیت و مرجع معتبر پروژه انجام شود. دفتر، کلاس، راهرو، فروشگاه، آشپزخانه، سالن تولید و انبار لزوماً Target Value یکسانی ندارند.

شناخت الزامات برق و اجرای صحیح مدارهای روشنایی نیز در کنار محاسبات نرم‌افزاری اهمیت دارد. برای آشنایی بیشتر می‌توانید صفحه آموزش برق ساختمان را مشاهده کنید.

انتخاب Activity مناسب

مقدار هدف باید از نوع فعالیت واقعی استخراج شود؛ نه اینکه یک عدد عمومی با جست‌وجوی اینترنتی برای تمام فضاهای مشابه استفاده شود. در پروژه اجرایی، نسخه استاندارد و الزامات محلی قرارداد نیز باید کنترل شوند.

Maintenance Factor در محاسبات روشنایی

خروجی چراغ و شرایط محیط در طول زمان ثابت نمی‌ماند. گردوغبار، کاهش شار منبع نور و برنامه نظافت می‌توانند سطح روشنایی را کاهش دهند.

تأثیر ضریب نگهداری بر طراحی

Maintenance Factor باعث می‌شود طراحی فقط برای روز اول نصب انجام نشود. یک فضای اداری تمیز و محیط صنعتی آلوده نباید بدون بررسی با MF یکسان محاسبه شوند.

طراحی روشنایی دفتر اداری با دیالوکس

پروژه Office یکی از تمرین‌های اصلی کلاس است؛ زیرا Illuminance، Uniformity، UGR، Work Plane و موقعیت کاربران باید هم‌زمان بررسی شوند.

1. وارد کردن پلان
2. ساخت Geometry
3. تعریف میزها و Work Plane
4. انتخاب Activity
5. وارد کردن چراغ واقعی
6. چیدمان اولیه
7. اجرای Calculation
8. بررسی Lux و UGR
9. اصلاح Arrangement
10. تهیه گزارش نهایی

مقایسه چند چراغ

دو چراغ با Lumen مشابه ممکن است از نظر UGR، Distribution، Wattage و Uniformity نتایج متفاوتی ایجاد کنند.

طراحی روشنایی فروشگاه و فضای تجاری

در فروشگاه علاوه بر روشنایی عمومی، نمایش بهتر کالا، ایجاد Contrast و هدایت دید مشتری اهمیت دارد.

لایه‌های نور در فضای تجاری

• Ambient Lighting
• Accent Lighting
• Display Lighting
• Task Lighting
• Decorative Lighting

تنظیم Spot Light برای قفسه‌ها

Beam Angle، Rotation و فاصله چراغ تا کالا بررسی می‌شوند تا نور Accent مناسب، بدون خیرگی شدید یا Hot Spot نامطلوب ایجاد شود.

طراحی روشنایی سالن صنعتی، سوله و انبار

انتخاب High Bay براساس ارتفاع

قدرت زیاد چراغ به‌تنهایی نتیجه مناسب را تضمین نمی‌کند. Optical Distribution باید با ارتفاع نصب، فاصله چراغ‌ها و عرض سالن هماهنگ باشد.

تعریف سطح کار ماشین‌آلات

سطح فعالیت ممکن است روی میز، ماشین، خط مونتاژ یا کف قرار داشته باشد. Calculation Plane باید متناسب با محل واقعی کار تعریف شود.

روشنایی بین قفسه‌های انبار

در انبار فقط Horizontal Illuminance کف اهمیت ندارد. Vertical Illuminance روی قفسه‌ها، کالاها و Labelها نیز ممکن است معیار پروژه باشد.

هماهنگی چراغ با جهت Aisle و Rack

توزیع نور باید با مسیر راهروها و جهت قفسه‌ها هماهنگ شود تا نور به‌صورت مؤثر داخل Aisle توزیع گردد.

طراحی روشنایی پارکینگ با DIALux evo

ستون‌ها، ارتفاع سقف، رمپ، مسیر خودرو و مسیر عابر در طراحی پارکینگ اهمیت دارند. پس از مدل‌سازی، مناطق دارای Shadow یا Uniformity نامناسب بررسی می‌شوند.

کاهش مصرف انرژی بدون ایجاد نقطه تاریک

بهینه‌سازی باید با مقایسه تعداد چراغ، توان، Distribution و Spacing انجام شود. حذف چراغ فقط برای کاهش Watt ممکن است کیفیت و ایمنی روشنایی را کاهش دهد.

نورپردازی محوطه و کنترل نور مزاحم

در طراحی Outdoor، ارتفاع پایه، فاصله چراغ‌ها، Light Spill، موقعیت ساختمان‌ها و مرز پروژه اهمیت دارند.

کاربردهای روشنایی فضای باز

• Pathway Lighting
• Landscape Lighting
• Parking Lighting
• Area Lighting
• Facade Lighting

بررسی Obtrusive Light

Calculation Surface عمودی می‌تواند در مرز پروژه یا نزدیک نقاط حساس قرار گیرد تا نور مزاحم بررسی شود.

کاهش Spill Light

انتخاب Optic مناسب، اصلاح Tilt و تغییر Position چراغ می‌تواند بدون کاهش شدید روشنایی داخل پروژه، نشت نور را کنترل کند.

طراحی نورپردازی نمای ساختمان

نورپردازی Facade ترکیبی از محاسبات فنی و طراحی بصری است. نوع متریال، ابعاد نما، محل نصب و فاصله چراغ تا سطح بر نتیجه اثر دارند.

انتخاب Wallwasher، Floodlight و Spot Light

نوع چراغ براساس عرض سطح، ارتفاع نما، فاصله نصب و Effect موردنظر انتخاب می‌شود.

کاهش خیرگی در نورپردازی نما

زاویه تابش و موقعیت چراغ باید از نظر خیرگی عابر، دید راننده، نور مزاحم و امکان نصب واقعی بررسی شوند.

طراحی روشنایی خیابان و معبر

Street Lighting جریان کاری تخصصی دارد و با طراحی یک اتاق متفاوت است. عرض مسیر، تعداد Lane، پیاده‌رو، فاصله پایه‌ها، ارتفاع نصب، Overhang و Tilt در مدل تعریف می‌شوند.

مقایسه آرایش پایه‌های روشنایی

• Single-Sided Arrangement
• Opposite Arrangement
• Staggered Arrangement
• Median Arrangement در پروژه مناسب

تحلیل شاخص‌های روشنایی معبر

بسته به کلاس مسیر، فقط Lux ملاک نیست و Luminance، Uniformity و Glare نیز ممکن است نقش اصلی داشته باشند.

اثر فاصله و ارتفاع پایه

گاهی تغییر Spacing یا Mounting Height تأثیر بیشتری از افزایش Wattage چراغ بر یکنواختی و عملکرد روشنایی معبر دارد.

بررسی نور طبیعی و Daylight

DIALux evo امکان تحلیل نور روز را با توجه به موقعیت جغرافیایی، جهت ساختمان، ابعاد پنجره و مشخصات سطوح فراهم می‌کند.

ترکیب نور طبیعی و مصنوعی

در سطح طراحی، تأثیر Sensor، Dimming و Switching بر کاهش مصرف انرژی و حفظ سطح روشنایی بررسی می‌شود.

تفکیک شبیه‌سازی نور از طراحی کنترل

DIALux به تحلیل نور و سناریوها کمک می‌کند؛ اما طراحی کامل سیستم‌های BMS، KNX یا DALI حوزه جداگانه‌ای است که باید براساس تجهیزات و منطق کنترلی مهندسی شود.

محاسبه مصرف انرژی و بهینه‌سازی روشنایی

مقایسه Watt، Lumen و بهره نوری

دو چراغ با خروجی نور مشابه ممکن است توان مصرفی و Luminous Efficacy متفاوتی داشته باشند. انتخاب نهایی باید عملکرد نوری، مصرف انرژی و هزینه اجرا را هم‌زمان در نظر بگیرد.

کاهش تعداد چراغ بدون افت کیفیت

هدف Optimization ایجاد تعادل میان Lux، Uniformity، UGR، Energy، Quantity و Cost است. کمترین تعداد چراغ یا بیشترین مقدار Lux الزاماً بهترین طراحی نیست.

Lighting Scene و روشنایی اضطراری

ساخت سناریوهای مختلف روشنایی

• روشنایی کامل
• حالت Presentation
• حالت شب
• روشنایی Accent
• حالت Cleaning در پروژه‌های مربوط

آشنایی با Emergency Lighting

در دوره عمومی، ساختار محاسبه Escape Route و Anti-Panic Area معرفی می‌شود. برای پروژه اجرایی باید استانداردها، مقررات محلی و مشخصات چراغ اضطراری دقیقاً بررسی شوند.

Calculation Object، Isolux و False Colour

ساخت سطوح محاسباتی اختصاصی

• Horizontal Surface
• Vertical Surface
• Free Calculation Surface
• Calculation Point
• Task Area

خواندن خطوط Isolux

Isolux Line نقاط دارای Illuminance مشابه را به یکدیگر متصل می‌کند و برای تشخیص توزیع نور میان چراغ‌ها و نقاط کم‌نور مفید است.

استفاده هم‌زمان از نمودار و اعداد

False Colour و Isolux به تحلیل بصری کمک می‌کنند؛ اما تصمیم نهایی باید با جدول نتایج و مقادیر عددی تأیید شود.

رندر و ارائه سه‌بعدی پروژه روشنایی

Rendering برای نمایش Effect نور به کارفرما کاربرد دارد، اما تصویر زیبا جای محاسبات مهندسی را نمی‌گیرد.

تنظیم Camera، Material و Lighting Scene

زاویه دوربین، متریال و سناریوی روشنایی به‌گونه‌ای انتخاب می‌شوند که Concept طراحی برای مخاطب قابل فهم باشد.

گزارش‌گیری و تهیه Luminaire Layout

صفحات مهم گزارش نهایی

• Project Information
• Room Summary
• Luminaire List
• Luminaire Layout Plan
• Calculation Results
• False Colour و Isolux
• 3D View
• Product Datasheet

حذف صفحات غیرضروری

گزارش طولانی الزاماً حرفه‌ای نیست. فقط اطلاعاتی انتخاب می‌شوند که برای کارفرما، مهندس برق و مجری در بررسی و اجرای پروژه مفید باشند.

نمایش Position و شماره چراغ

Luminaire Layout همراه با Legend و فهرست چراغ‌ها آماده می‌شود تا محل نصب هر Fixture و مشخصات آن برای مجری روشن باشد.

تطبیق تعداد چراغ‌ها

پیش از تحویل، تعداد Fixtureها در Layout، Parts List و نتایج محاسبات با یکدیگر تطبیق داده می‌شوند.

خروجی DWG و هماهنگی با نقشه برق

پس از نهایی شدن طراحی، موقعیت چراغ‌ها با پلان معماری و Electrical Plan هماهنگ می‌شود. شناخت استانداردهای اجرایی سیم‌کشی و تابلو روشنایی نیز برای تهیه نقشه قابل اجرا اهمیت دارد. مطالعه مطلب استاندارد برق ساختمان می‌تواند در این بخش مفید باشد.

کنترل Scale فایل خروجی

فایل DWG در نرم‌افزار CAD باز می‌شود و چند Dimension اصلی کنترل می‌گردد تا خطای Unit یا Scale وارد نقشه اجرایی نشود.

عیب‌یابی خطاهای رایج پروژه DIALux

خطاهای Geometry و Calculation Surface

• ابعاد غیرواقعی پروژه
• Room شناسایی‌نشده
• وجود Gap در سطوح
• چراغ خارج از Room
• Calculation Surface در ارتفاع اشتباه
• Reflectance غیرواقعی
• فایل Photometric اشتباه
• Orientation نادرست چراغ

بررسی هندسه پیش از افزایش تعداد چراغ

اگر Geometry یا Calculation Plane اشتباه باشد، اضافه کردن چراغ فقط یک نتیجه نادرست جدید تولید می‌کند.

رفع Lux غیرواقعی

Lumen چراغ، ارتفاع نصب، Maintenance Factor، Reflectance و Calculation Surface به‌ترتیب بررسی می‌شوند. یک محاسبه تقریبی دستی نیز می‌تواند برای Sanity Check مفید باشد.

رفع کندی پروژه

• حذف Objectهای غیرضروری
• کاهش جزئیات مبلمان
• پاک‌سازی فایل DWG
• حذف Layerهای اضافی
• استفاده منطقی از Calculation Surface
• کنترل اندازه Calculation Grid

مقایسه چند طرح روشنایی پیش از انتخاب نهایی

چراغی که کمترین Watt دارد لزوماً بهترین گزینه نیست و چراغی که بیشترین Lux تولید می‌کند نیز الزاماً طرح مطلوبی ارائه نمی‌دهد.

برآورد اولیه تعداد چراغ با روش Lumen Method

هنرجو با روش تقریبی Lumen Method آشنا می‌شود تا پیش از مدل‌سازی، برآوردی اولیه از تعداد چراغ داشته باشد.

پارامترهای محاسبه اولیه

• مساحت فضا
• Target Illuminance
• Luminous Flux چراغ
• Utilization Factor
• Maintenance Factor

کنترل خروجی نرم‌افزار با محاسبه دستی

محاسبه دستی جایگزین DIALux نیست؛ اما ابزار مناسبی برای تشخیص نتایج غیرمنطقی و خطاهای احتمالی ورودی پروژه است.

پروژه‌های عملی دوره آموزش دیالوکس

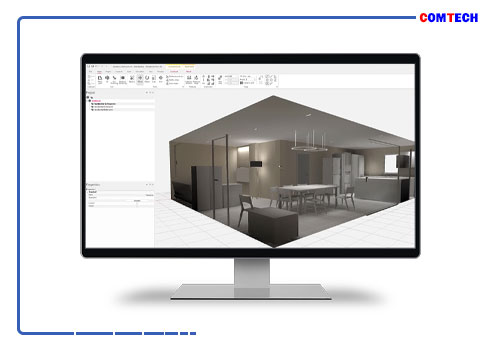

پروژه واحد مسکونی

روشنایی پذیرایی، آشپزخانه، اتاق خواب، راهرو و ورودی با ترکیب General، Task، Accent و Decorative Lighting طراحی می‌شود.

پروژه دفتر اداری

پلان DWG وارد می‌شود، Geometry و Work Plane ساخته می‌شوند، چراغ واقعی انتخاب و Lux، Uniformity و UGR بررسی خواهند شد.

پروژه سالن صنعتی و سوله

چند High Bay با Optical Distribution متفاوت در ارتفاع یکسان مقایسه می‌شوند تا اثر پخش نور بر تعداد چراغ و یکنواختی مشخص شود.

پروژه پارکینگ و محوطه

رمپ، ستون، مسیر عابر و نقاط تاریک بررسی می‌شوند و به‌جای افزایش یکسان نور کل پارکینگ، علت هر Dark Spot اصلاح خواهد شد.

پروژه خیابان

آرایش‌های Single-Sided، Opposite و Staggered مقایسه می‌شوند و تأثیر فاصله و ارتفاع پایه بر نتیجه بررسی خواهد شد.

روش عملی یادگیری DIALux با پروژه واقعی

هر مبحث ابتدا به‌صورت مفهومی توضیح داده می‌شود و سپس روی پروژه اجرا خواهد شد. هدف این است که هنرجو Workflow کامل طراحی را چند بار تکرار کند.

1. دریافت نقشه معماری
2. شناخت کاربری فضا
3. بررسی استاندارد
4. ساخت Geometry
5. تعریف Material
6. انتخاب Luminaire
7. تعریف Calculation Surface
8. ساخت Arrangement اولیه
9. اجرای Calculation
10. تحلیل Results
11. بهینه‌سازی طراحی
12. تهیه Documentation

مسیر یادگیری دیالوکس از مبتدی تا حرفه‌ای

مهارت‌های هنرجو پس از دوره دیالوکس

• شناخت Lumen، Lux، Candela و Luminance
• شناخت CCT، CRI و بهره نوری
• خواندن دیتای فوتومتریک چراغ
• کار با محیط DIALux evo
• وارد کردن و Scale کردن DWG و DXF
• ساخت Room، Floor و Building
• تنظیم Material و Reflectance
• وارد کردن فایل LDT و IES
• انتخاب و چیدمان چراغ واقعی
• تنظیم Mounting Height و Orientation
• تعریف Work Plane و Calculation Surface
• تحلیل Eavg، Emin، Emax و Uniformity
• تحلیل UGR در پروژه مرتبط
• تنظیم Maintenance Factor
• کار با False Colour و Isolux
• طراحی روشنایی مسکونی و اداری
• طراحی فروشگاه و فضای تجاری
• طراحی سالن صنعتی، سوله و انبار
• طراحی پارکینگ، محوطه و نما
• تحلیل روشنایی خیابان
• بررسی Daylight و Emergency Lighting
• تحلیل مصرف انرژی روشنایی
• تهیه Luminaire Layout
• ساخت Documentation و گزارش فنی
• خروجی DWG برای هماهنگی اجرایی

بازار کار DIALux و طراحی روشنایی

مهارت DIALux برای مهندسان برق، طراحان روشنایی، دفاتر مهندسی، شرکت‌های تولیدکننده و فروشنده چراغ، طراحان داخلی، پیمانکاران برق و فعالان پروژه‌های ساختمانی و صنعتی کاربرد دارد.

خدمات قابل ارائه پس از یادگیری دیالوکس

• محاسبات روشنایی ساختمان
• طراحی روشنایی دفتر اداری
• نورپردازی فروشگاه
• محاسبات روشنایی سالن صنعتی
• طراحی روشنایی انبار و سوله
• نورپردازی پارکینگ و محوطه
• طراحی روشنایی نما
• محاسبات Road Lighting
• انتخاب چراغ براساس مشخصات فنی
• تهیه Lighting Report
• تهیه Luminaire Layout
• مقایسه فنی محصولات روشنایی

ترکیب DIALux با AutoCAD و دانش برق

طراح روشنایی زمانی خروجی حرفه‌ای‌تری ارائه می‌دهد که علاوه بر DIALux، نقشه‌خوانی AutoCAD، برق ساختمان، تابلو روشنایی و سیستم‌های کنترل نور را نیز بشناسد.

پروژه پایانی دوره دیالوکس

در پایان دوره، هنرجو یک پروژه کامل را از دریافت پلان تا تهیه گزارش نهایی اجرا می‌کند.

1. دریافت و بررسی پلان معماری
2. کنترل Scale و Unit
3. ساخت Geometry و Roomها
4. تعریف Material و Reflectance
5. تعیین Activity و Target Value
6. انتخاب چراغ واقعی
7. وارد کردن Photometric File
8. طراحی Arrangement اولیه
9. تعریف Calculation Surface
10. اجرای Calculation
11. تحلیل Lux و Uniformity
12. بررسی Glare در کاربرد مربوط
13. اصلاح و بهینه‌سازی طرح
14. مقایسه توان مصرفی
15. تهیه Luminaire Layout
16. ساخت تصاویر ارائه
17. تهیه Documentation نهایی

ارزیابی پروژه براساس منطق طراحی

در پروژه نهایی فقط ظاهر سه‌بعدی بررسی نمی‌شود. هنرجو باید توضیح دهد چرا چراغ انتخاب‌شده مناسب است، سطح محاسباتی کجا قرار گرفته، Uniformity چگونه ارزیابی شده و برای اصلاح طرح چه تصمیمی گرفته است.
