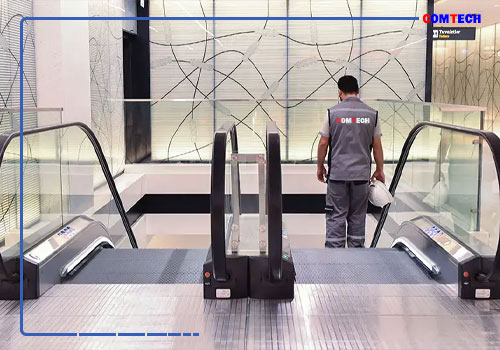

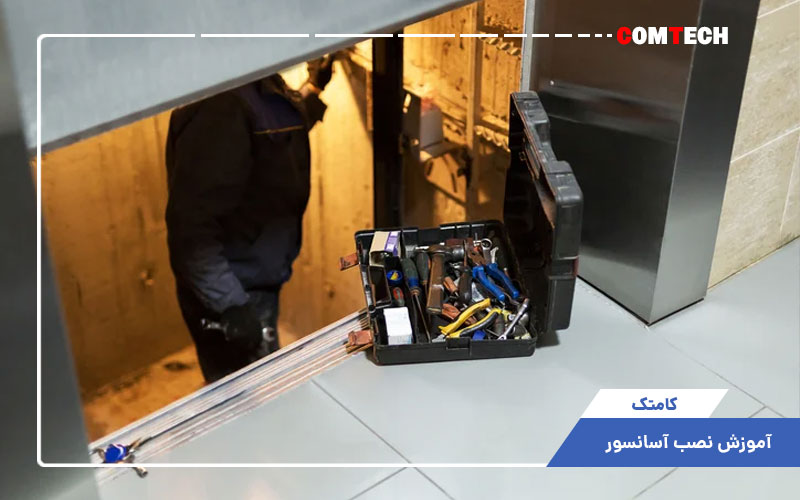

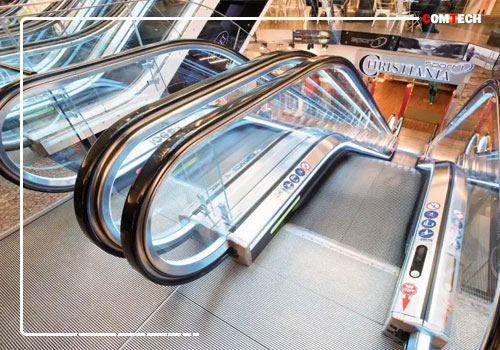

آموزش نصب آسانسور، سرویس و تعمیر پله برقی

آموزش نصب آسانسور از صفر تا راه‌اندازی، سرویس و عیب‌یابی

دوره آموزش نصب آسانسور در کامتک برای افرادی طراحی شده است که می‌خواهند ساختار آسانسور را از پایه بشناسند و به‌صورت عملی با مراحل نصب، راه‌اندازی، سرویس، نگهداری و عیب‌یابی آسانسور آشنا شوند. آموزش از شناخت چاه آسانسور، ریل‌ها، کابین، یوک، وزنه تعادل و سیستم تعلیق آغاز می‌شود و سپس به بخش‌های الکتریکی و کنترلی مانند تابلو فرمان آسانسور، درایو VVVF، موتور گیربکس و گیرلس، ترمز، انکودر، مدار Safety، سنسورهای طبقات و درب اتوماتیک می‌رسد.

در این کلاس هدف فقط شناخت نام قطعات نیست. هنرجو یاد می‌گیرد آسانسور را به‌عنوان یک سیستم یکپارچه تحلیل کند؛ یعنی بداند فرمان حرکت از کجا صادر می‌شود، چه شرایطی برای اجازه حرکت باید برقرار باشد، Drive چگونه موتور را کنترل می‌کند، Encoder چه اطلاعاتی می‌دهد و خرابی مکانیکی چگونه می‌تواند خود را به شکل یک خطای الکتریکی یا کنترلی نشان دهد.

بخش‌های پیشرفته‌تر دوره نیز شامل نقشه‌خوانی برق آسانسور، تنظیمات راه‌اندازی، عیب‌یابی Faultها، سرویس دوره‌ای، نگهداری پیشگیرانه، طراحی آسانسور با DigiPara Liftdesigner، مستندسازی فنی و اصول تحویل پروژه است.

مسیر یادگیری نصب آسانسور از مبتدی تا سطح کاری

یادگیری نصب آسانسور زمانی نتیجه بهتری دارد که مباحث به ترتیب صحیح آموزش داده شوند. ورود مستقیم به تنظیم پارامترهای Drive بدون شناخت موتور، ترمز، سنسور و زنجیره ایمنی باعث می‌شود هنرجو علت واقعی بسیاری از خطاها را تشخیص ندهد.

در کلاس، آموزش از شناخت سیستم شروع می‌شود و پس از تسلط روی مکانیک و برق، به Commissioning، عیب‌یابی و سرویس می‌رسد.

آموزش انواع آسانسور کششی، گیرلس، MRL و هیدرولیکی

قبل از ورود به مراحل نصب، هنرجو باید تفاوت معماری سیستم‌های مختلف را بشناسد. نوع سیستم محرکه، جانمایی تجهیزات، روش کنترل و حتی مسیر عیب‌یابی در همه آسانسورها یکسان نیست.

شناخت سیستم‌های پرکاربرد آسانسور ساختمان

• آسانسور کششی Traction
• آسانسور کششی گیربکس‌دار Geared
• آسانسور کششی گیرلس Gearless
• آسانسور بدون موتورخانه MRL
• آسانسور هیدرولیکی Hydraulic
• آسانسور مسافربر
• آسانسور باربر
• آسانسور بیمارستانی
• آسانسور پانوراما
• سیستم‌های ویژه متناسب با طراحی ساختمان

تفاوت آسانسور کششی، هیدرولیکی و MRL چیست؟

در آسانسور کششی، حرکت کابین با ارتباط میان ماشین کشش، فلکه، عضو تعلیق، کابین و وزنه تعادل انجام می‌شود. در سیستم هیدرولیکی، Power Unit، جک و مجموعه شیرهای هیدرولیک نقش اصلی را در ایجاد حرکت دارند.

در مدل MRL یا Machine Room-Less نیز موتورخانه سنتی مستقل حذف می‌شود و تجهیزات محرکه و کنترلی با آرایش دیگری در محدوده چاه یا فضای تعیین‌شده پروژه جانمایی می‌شوند.

آموزش ایمنی نصب و سرویس آسانسور براساس اصول حرفه‌ای

آسانسور یک سیستم دارای انرژی الکتریکی، قطعات سنگین متحرک، ارتفاع و تجهیزات ایمنی حساس است. به همین دلیل، ایمنی در آموزش نصب آسانسور یک مبحث جانبی نیست و باید در تمام مراحل کار رعایت شود.

در سطح بین‌المللی، استاندارد ISO 8100-1:2026 به الزامات ایمنی ساخت و نصب آسانسورهای مسافری و باربر-مسافری می‌پردازد و خانواده استانداردهای EN 81 نیز از مراجع شناخته‌شده صنعت آسانسور هستند. در هر پروژه باید علاوه بر این منابع، الزامات ملی، مقررات ساختمان، دستورالعمل سازنده و ضوابط مرجع بازرسی محل نصب نیز رعایت شوند.

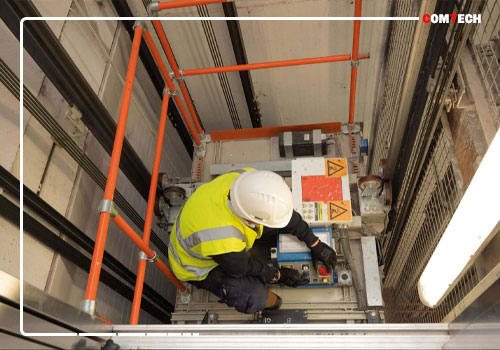

ایمنی کار در چاه، موتورخانه و روی کابین

• شناخت خطر سقوط در چاه آسانسور
• شناخت خطر حرکت ناخواسته کابین و Counterweight
• کنترل و ایمن‌سازی منابع انرژی پیش از سرویس
• استفاده از تجهیزات حفاظت فردی متناسب با عملیات
• کنترل دسترسی افراد به محدوده کار
• بررسی روشنایی و شرایط ایمن محیط
• شناخت نقاط خطر مکانیکی و الکتریکی
• رعایت دستورالعمل سازنده تجهیزات
• استفاده از روش اجرایی ایمن برای تست و اندازه‌گیری

قطع و کنترل انرژی قبل از تعمیر آسانسور

صرف خاموش کردن یک کلید به معنی ایمن شدن کامل سیستم نیست. در قسمت‌هایی که خطر برق‌گرفتگی یا حرکت ناخواسته وجود دارد، منابع انرژی باید مطابق روش اجرایی معتبر پروژه قطع، کنترل و از وضعیت بی‌انرژی سیستم اطمینان حاصل شود.

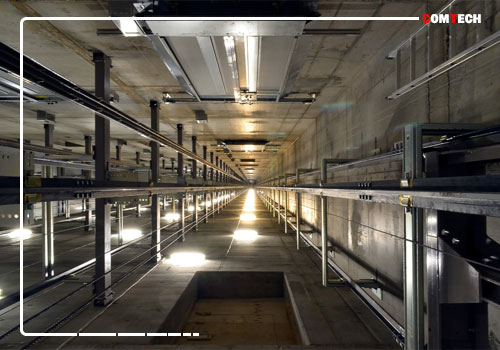

آموزش بررسی چاه آسانسور، Pit و Overhead قبل از نصب

یکی از اولین مراحل اجرای پروژه، تطبیق ابعاد واقعی ساختمان با نقشه آسانسور است. اختلاف چند سانتی‌متری در نقاط حساس می‌تواند در مراحل نصب ریل، کابین، درب یا تجهیزات انتهای مسیر مشکل ایجاد کند.

اندازه‌گیری و بررسی اولیه چاه آسانسور

• اندازه‌گیری عرض و عمق Shaft
• بررسی Pit یا چاهک
• کنترل Headroom و Overhead
• اندازه‌گیری ارتفاع طبقات
• بررسی بازشوهای درب طبقات
• کنترل وضعیت هندسی و شاقولی چاه
• شناسایی موانع سازه‌ای
• کنترل محل تجهیزات براساس نقشه اجرایی
• ثبت مغایرت‌های ساختمان با Drawing

اگر ابعاد چاه با نقشه آسانسور متفاوت باشد چه باید کرد؟

ادامه نصب با تغییرات حدسی روش مناسبی نیست. مغایرت باید ثبت شود و قبل از اجرای بخش مرتبط با طراح، سازنده تجهیزات یا مسئول فنی پروژه بررسی گردد.

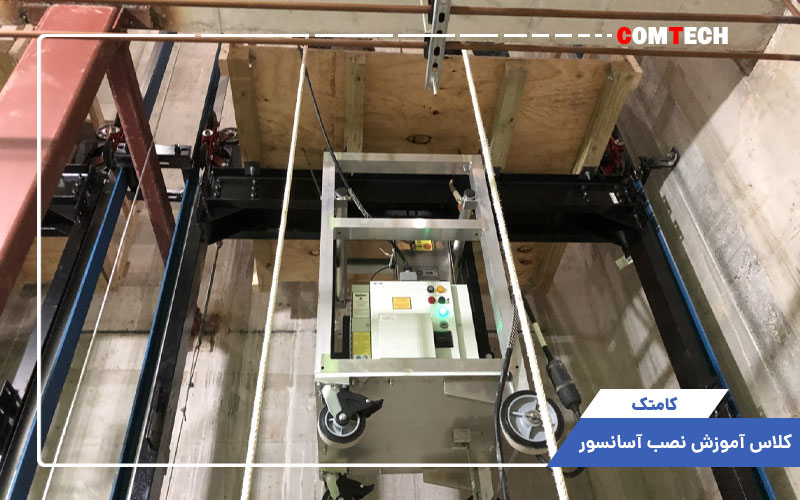

آموزش نصب ریل، کابین و وزنه تعادل آسانسور

بخش مکانیکی آسانسور پایه عملکرد صحیح کل سیستم است. ایرادی مانند Alignment نامناسب ریل ممکن است بعدها به‌صورت لرزش، صدا، استهلاک Guide یا حتی تصور اشتباه وجود مشکل در Drive ظاهر شود.

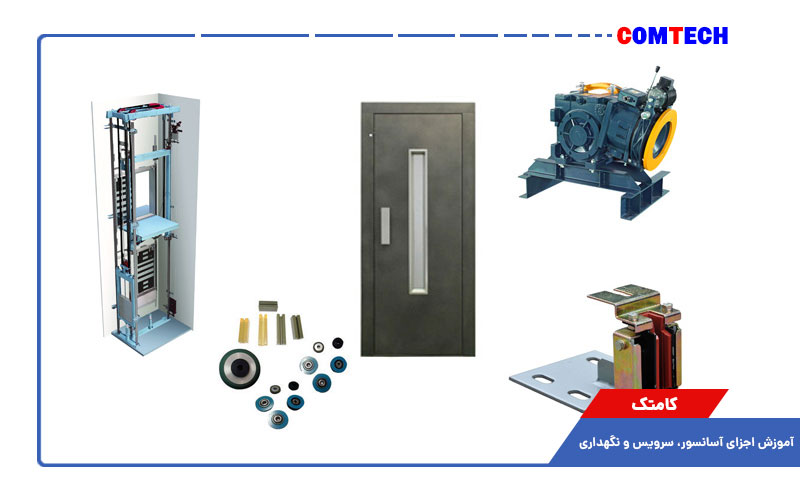

شناخت اجزای مکانیکی مهم آسانسور

• Cabin یا کابین
• Car Frame یا یوک کابین
• Counterweight
• Guide Rail کابین
• Guide Rail وزنه
• Guide Shoe
• Roller Guide
• Rail Bracket
• Fishplate
• Buffer
• Mounting Components
• Suspension Components

آموزش نصب ریل و کنترل Alignment

ریل‌ها مسیر حرکت کابین و وزنه را مشخص می‌کنند. در کلاس، هنرجو با ساختار Rail Bracket، اتصال ریل‌ها، مسیر ریل کابین و وزنه و مفهوم Alignment آشنا می‌شود.

چرا شاقولی و هم‌راستایی ریل اهمیت دارد؟

اتصال نامناسب، Alignment ضعیف یا ناهماهنگی مسیر ریل می‌تواند باعث لرزش کابین، صدای حرکت، سایش غیرعادی Guide و افت کیفیت Ride شود. حدود قابل قبول باید براساس نقشه اجرایی، دستورالعمل سازنده و استاندارد مرتبط تعیین شوند.

آموزش مونتاژ کابین و مجموعه یوک

در این بخش اجزای Car Frame، Platform، Crosshead، Guideها و تجهیزات زیر و روی کابین بررسی می‌شوند.

• شناخت ساختار یوک
• بررسی Platform کابین
• آشنایی با تجهیزات زیر کابین
• کنترل Guide Shoe یا Roller
• بررسی مسیر Traveling Cable
• شناخت تجهیزات روی سقف کابین
• کنترل تراز و وضعیت مکانیکی پیش از راه‌اندازی

تفکیک ایراد مکانیکی از مشکل تنظیمات Drive

پیش از تغییر پارامترهای کنترل حرکت باید وضعیت مکانیکی کابین، ریل، Guide، ترمز و سیستم تعلیق بررسی شود. تنظیم نرم‌افزاری نمی‌تواند عیب مکانیکی را جبران کند.

آموزش سیم‌بکسل، سیستم تعلیق و فلکه کشش آسانسور

در آسانسورهای کششی، کابین و Counterweight از طریق سیستم تعلیق با یکدیگر مرتبط هستند و انتخاب و نگهداری این بخش به ظرفیت، آرایش Suspension و مشخصات تجهیزات بستگی دارد.

شناخت اجزای سیستم تعلیق و Traction

• Traction Machine
• Traction Sheave
• Counterweight Frame
• Suspension Rope یا عضو تعلیق مربوط
• Deflector Sheave در سیستم‌های مربوط
• Rope Termination
• آشنایی با آرایش‌های تعلیق متداول
• بررسی توزیع کشش میان اعضای تعلیق

بررسی سایش سیم‌بکسل و شیار فلکه آسانسور

بازرسی وضعیت Rope، Groove، خوردگی، آسیب ظاهری و اختلاف کشش بخشی از نگهداری تخصصی آسانسور است. تصمیم درباره ادامه استفاده یا تعویض باید براساس معیارهای بازرسی سازنده و استاندارد قابل اعمال انجام شود.

آموزش موتور آسانسور گیربکس و گیرلس و سیستم ترمز

در دوره، ساختار ماشین‌های متداول آسانسور و ارتباط آنها با Drive، Brake و Feedback بررسی می‌شود تا هنرجو بتواند علت مشکلات حرکت را دقیق‌تر تحلیل کند.

شناخت موتورهای مورد استفاده در آسانسور

• Induction Motor
• Permanent Magnet Synchronous Motor یا PMSM
• Geared Machine
• Gearless Machine
• Traction Sheave
• Encoder یا Position Feedback
• Thermal Protection
• Electromagnetic Brake

تفاوت موتور گیرلس و گیربکس‌دار آسانسور

در سیستم Geared، گیربکس میان موتور و مجموعه کشش قرار دارد. در ماشین Gearless انتقال حرکت بدون گیربکس مکانیکی انجام می‌شود و کنترل دقیق موتور و Feedback معمولاً نقش پررنگ‌تری دارد.

آموزش ترمز آسانسور و مدار آزادسازی Brake

ترمز بخشی از سیستم ایمنی و کنترل حرکت ماشین است و تنظیم آن باید مطابق طراحی سازنده انجام شود.

موارد بررسی‌شده شامل:

• Brake Coil
• Brake Shoe یا Pad
• Spring Mechanism
• Brake Monitoring در سیستم‌های مجهز
• مدار فرمان ترمز
• زمان باز و بسته شدن Brake
• هماهنگی Brake Sequence با Drive

علت ضربه هنگام شروع یا توقف آسانسور چیست؟

ضربه می‌تواند به وضعیت Brake، پارامترهای Drive، Timing آزادسازی، Motor Control، Encoder Feedback یا ایراد مکانیکی مرتبط باشد. قبل از تنظیم باید مشخص شود مشکل دقیقاً در کدام مرحله از Start یا Stop ایجاد می‌شود.

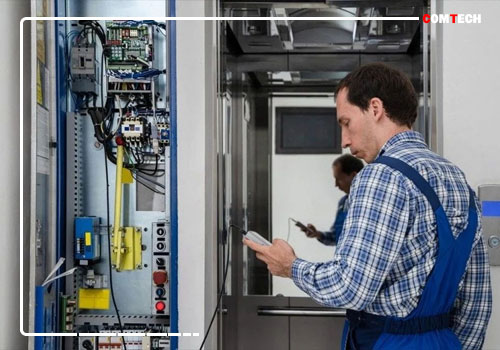

آموزش تابلو فرمان آسانسور و نقشه‌خوانی مدار برق

تابلو فرمان آسانسور مرکز پردازش بسیاری از ورودی‌ها و فرمان‌های سیستم است. Controller درخواست طبقات، وضعیت درب، مدار Safety، موقعیت کابین، Drive، Motor و سایر تجهیزات را مدیریت می‌کند.

افرادی که در بخش برق و الکترونیک پایه نیاز به تقویت بیشتری دارند، می‌توانند در کنار این دوره مباحث آموزش الکترونیک کاربردی را نیز دنبال کنند تا تحلیل مدارها، Power Supply و I/O برایشان ساده‌تر شود.

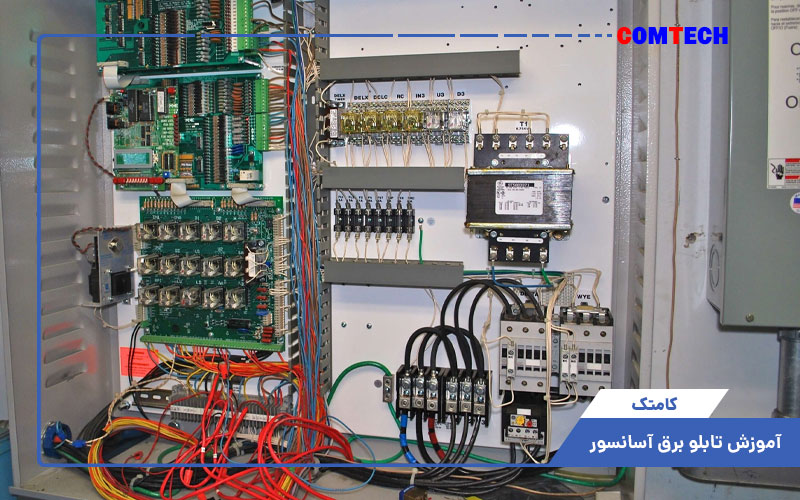

شناخت اجزای داخلی تابلو فرمان آسانسور

• Main Controller
• VVVF Drive یا Inverter
• Contactor در سیستم‌های مربوط
• Power Supply
• Relay
• Safety Input
• Door Control Interface
• Position Sensor Input
• Encoder Interface
• Communication Bus
• Terminal و Connectorها

تفاوت مدار قدرت و مدار فرمان آسانسور

مدار قدرت مسئول انتقال انرژی به موتور و تجهیزات پرمصرف است، در حالی که مدار فرمان وظیفه پردازش منطق عملکرد، دریافت Inputها و صدور فرمان به Outputها را دارد. هنگام عیب‌یابی باید مشخص شود Fault به بخش قدرت، کنترل یا تجهیز خارجی مربوط است.

آموزش خواندن Wiring Diagram آسانسور

حفظ رنگ سیم یا شماره ترمینال یک تابلو روش حرفه‌ای یادگیری نیست. هنرجو یاد می‌گیرد مسیر مدار را از روی نقشه دنبال کند.

• شناخت Symbolهای نقشه
• پیدا کردن Power Input
• ردیابی Control Voltage
• شناسایی Input و Output
• پیدا کردن Door Circuit
• ردیابی Safety Circuit
• شناخت Brake Control
• بررسی Motor Connection
• ردیابی Communication و Sensorها

پیدا کردن قطعی مدار از روی نقشه

به‌جای جابه‌جا کردن تصادفی سیم‌ها، مسیر Signal از مبدا تا Controller یا Output دنبال می‌شود و با اندازه‌گیری در نقاط مجاز مشخص می‌گردد فرمان در کدام مرحله متوقف شده است.

آموزش درایو VVVF آسانسور و تنظیم کیفیت حرکت

در آسانسورهای امروزی، Variable Frequency Drive یا VVVF نقش مهمی در کنترل سرعت، گشتاور و کیفیت حرکت دارد. تنظیم Drive باید براساس مشخصات موتور، نوع Feedback و معماری Controller انجام شود.

پارامترهای مهم در راه‌اندازی درایو آسانسور

• Motor Rated Voltage
• Rated Current
• Rated Frequency
• Rated Speed
• Acceleration
• Deceleration
• Control Mode
• Encoder Setting در Closed Loop
• Brake Sequence
• Fault History
• پارامترهای مرتبط با Start و Stop

چگونه حرکت نرم آسانسور تنظیم می‌شود؟

کیفیت Ride فقط با کم یا زیاد کردن یک Ramp اصلاح نمی‌شود. وضعیت مکانیکی، Brake، Motor Data، Feedback، Load، Profile حرکتی و تنظیم Controller باید در کنار یکدیگر بررسی شوند.

آموزش انکودر آسانسور، سنسور طبقات و Leveling

Encoder در بسیاری از سیستم‌های Closed Loop و ماشین‌های Gearless برای ارائه اطلاعات سرعت یا موقعیت به Drive و Controller استفاده می‌شود. عملکرد نامناسب Feedback می‌تواند کیفیت حرکت و توقف را تحت تأثیر قرار دهد.

شناخت ارتباط Encoder با موتور و Drive

• Position Feedback
• Speed Feedback
• Pulse و Resolution
• جهت حرکت
• کابل و Shield
• Connector
• Encoder Alignment در سیستم مربوط
• پارامترهای Feedback در Drive

نشانه‌های احتمالی خطای انکودر چیست؟

حرکت ناهماهنگ، Fault Drive، شروع نامناسب یا توقف غیرعادی می‌تواند با Encoder مرتبط باشد؛ با این حال کابل، Connector، پارامترهای Drive، Motor و شرایط مکانیکی نیز باید بررسی شوند.

آموزش سنسورهای طبقات و سیستم تشخیص موقعیت کابین

کنترلر باید وضعیت موقعیت کابین را برای کاهش سرعت، Door Zone و توقف صحیح تشخیص دهد.

در سیستم‌های مختلف ممکن است از تجهیزات زیر استفاده شود:

• Floor Sensor
• Magnetic Sensor
• Leveling Sensor
• Terminal Sensor
• Limit Device
• Door Zone Signal
• Encoder-Based Position

علت هم‌سطح نشدن کابین با طبقه چیست؟

اختلاف Leveling می‌تواند به Sensor، موقعیت Magnet، Encoder Feedback، Brake، تنظیم Controller، وضعیت مکانیکی یا کشش سیستم مرتبط باشد. عیب‌یابی باید براساس مشاهده Signal و رفتار واقعی آسانسور انجام شود.

آموزش مدار ایمنی آسانسور و عیب‌یابی Safety Chain

یکی از مهم‌ترین بخش‌های آموزش برق آسانسور، شناخت زنجیره ایمنی یا Safety Chain است. سیستم فقط زمانی باید اجازه حرکت دریافت کند که شرایط ایمنی تعیین‌شده در طراحی برقرار باشند.

شناخت ورودی‌ها و تجهیزات حفاظتی آسانسور

• قفل درب طبقات
• وضعیت درب کابین
• تجهیزات Stop اضطراری
• Limitهای مرتبط
• Governor Circuit در سیستم مربوط
• Safety Gear Monitoring در تجهیزات مربوط
• Pit Safety Device
• Inspection Control
• Terminal Device
• سایر ورودی‌های حفاظتی طبق نقشه سازنده

روش صحیح عیب‌یابی مدار Safety

به‌جای اتصال کوتاه کردن ورودی‌ها، وضعیت مدار از روی Schematic، Diagnostic و Input Status بررسی می‌شود تا تجهیز یا اتصال معیوب مشخص گردد.

آموزش درب اتوماتیک آسانسور، Door Operator و Light Curtain

بخش قابل توجهی از Faultهای روزمره آسانسور به سیستم درب مرتبط است. برای عیب‌یابی باید هم بخش مکانیکی و هم فرمان الکتریکی درب بررسی شوند.

شناخت اجزای درب کابین و درب طبقات

• Door Operator
• Door Motor
• Door Controller
• Car Door
• Landing Door
• Door Lock
• Roller و Hanger
• Sill
• Door Sensor
• Light Curtain

چرا درب آسانسور باز یا بسته نمی‌شود؟

ابتدا بررسی می‌شود که فرمان Open یا Close توسط Controller صادر می‌شود یا خیر. سپس Door Controller، Motor، Sensor، Lock، مکانیزم حرکت، Rail و شرایط Safety مرتبط بررسی می‌شوند.

تنظیم حرکت نرم درب اتوماتیک آسانسور

• کنترل حرکت آزاد مکانیکی
• بررسی Roller و Hanger
• بازرسی Sill
• کنترل Door Lock
• بررسی Sensor و Light Curtain
• کنترل Opening Profile
• کنترل Closing Profile
• تست سیستم تشخیص مانع در تجهیزات مربوط

آموزش COP، LOP، نمایشگر و Traveling Cable آسانسور

فرمان‌های کاربر از طریق پنل کابین و شستی‌های طبقات به Controller منتقل می‌شوند. خرابی در این بخش می‌تواند از خود کلید، برد پنل، Wiring، Communication یا Controller باشد.

شناخت پنل‌های فرمان کابین و طبقات

• Car Operating Panel یا COP
• Landing Operating Panel یا LOP
• Push Button
• Floor Indicator
• Direction Arrow
• Buzzer و Gong
• Communication Board
• Serial Bus در سیستم‌های جدید

عیب‌یابی شستی آسانسور که فرمان ثبت نمی‌کند

تست از خود Push Button شروع می‌شود و سپس Board، Connector، کابل یا Bus، Address و ورودی Controller بررسی می‌شوند. هدف این است که قبل از تعویض قطعه مشخص شود Signal در کدام قسمت از مسیر از بین می‌رود.

آموزش برق کابین و کابل تراول

• Cabin Lighting
• Emergency Lighting
• Ventilation Fan
• Power Supply تجهیزات کابین
• Traveling Cable
• Signal و Communication کابین

چرا خرابی Traveling Cable خطاهای متنوع ایجاد می‌کند؟

Traveling Cable همزمان چندین مسیر برق، فرمان و Communication را میان کابین و قسمت ثابت منتقل می‌کند. آسیب مکانیکی یا قطعی یک رشته می‌تواند باعث Faultهای ظاهراً نامرتبط در پنل، درب یا Sensorها شود.

آموزش آسانسور هیدرولیکی و سیستم Power Unit

ساختار آسانسور هیدرولیکی با سیستم کششی متفاوت است. در این بخش هنرجو با منطق ایجاد حرکت توسط پمپ، روغن، Valve و Cylinder آشنا می‌شود.

شناخت قطعات سیستم هیدرولیک آسانسور

• Hydraulic Pump
• Electric Motor
• Oil Tank
• Valve Block
• Hydraulic Cylinder
• Piston
• Pressure Line
• Pressure Monitoring

عیب‌یابی افت فشار و نشتی آسانسور هیدرولیکی

افت عملکرد می‌تواند به نشتی، Valve، Pump، Seal، سطح روغن یا مشکل مکانیکی مرتبط باشد. روش تست و تنظیم باید براساس دستورالعمل سازنده Power Unit انجام شود.

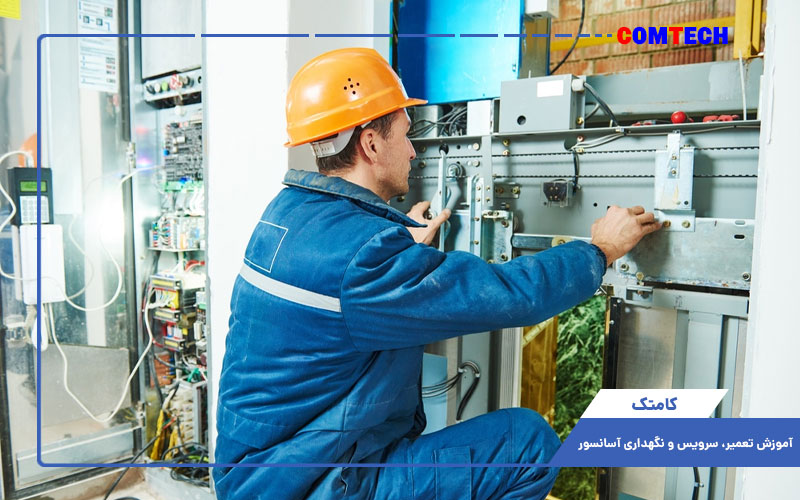

آموزش سرویس و نگهداری آسانسور به‌صورت عملی

سرویس آسانسور فقط روغن‌کاری یا تمیز کردن تجهیزات نیست. سرویس‌کار باید وضعیت سیستم را بررسی، نتایج را ثبت و تغییر رفتار دستگاه را نسبت به بازدیدهای قبلی تشخیص دهد.

چک‌لیست آموزشی سرویس دوره‌ای آسانسور

• بررسی کیفیت حرکت کابین
• گوش دادن به صداهای غیرعادی
• بررسی عملکرد Door
• کنترل Guide و تجهیزات هدایت
• بررسی Machine
• کنترل Brake
• بررسی تابلو و Connectorها
• مشاهده Fault History
• بازرسی تجهیزات Safety طبق برنامه سرویس
• کنترل وضعیت Sensorها
• ثبت نتایج بازدید

نگهداری پیشگیرانه چگونه از خرابی ناگهانی جلوگیری می‌کند؟

اگر در هر سرویس، وضعیت صدا، لرزش، عملکرد درب، خطاهای Drive و قطعات مصرفی ثبت شود، تغییرات تدریجی بهتر دیده می‌شوند و امکان برنامه‌ریزی برای تعمیر قبل از توقف کامل تجهیز افزایش می‌یابد.

آموزش تشخیص خرابی قطعات آسانسور از روی علائم

در عیب‌یابی حرفه‌ای، هر علامت باید به چند علت احتمالی شکسته شود و سپس با تست مرحله‌ای محدوده خرابی کوچک‌تر گردد.

آموزش عیب‌یابی آسانسوری که حرکت نمی‌کند

یکی از سناریوهای مهم کلاس، آسانسوری است که روشن است اما اجازه حرکت نمی‌گیرد. در این حالت نباید مستقیماً Drive یا تابلو فرمان تعویض شود.

ترتیب منطقی بررسی آسانسور بدون حرکت

1. ثبت وضعیت دستگاه و Error Code
2. بررسی وضعیت ایمنی محل
3. کنترل Power و وضعیت Controller
4. بررسی Safety Chain از روی Diagnostic و نقشه
5. کنترل وضعیت Doorها
6. بررسی Position Inputها
7. بررسی صدور فرمان حرکت
8. مشاهده Drive Fault
9. کنترل Brake Command
10. بررسی Motor و Feedback در صورت نیاز
11. کنترل وضعیت مکانیکی مرتبط

چگونه خرابی تابلو را از ایراد مکانیکی تفکیک کنیم؟

اگر Controller فرمان حرکت صادر کرده اما ماشین قادر به حرکت نیست، بخش‌هایی مانند Drive، Brake، Motor و مکانیک بررسی می‌شوند. اگر Controller اصلاً اجازه حرکت صادر نمی‌کند، ابتدا Safety، Door، Position و منطق Inputها بررسی خواهند شد.

آموزش رفع لرزش، ضربه و حرکت ناهماهنگ کابین

لرزش آسانسور می‌تواند حاصل یک مشکل واحد یا ترکیبی از عوامل مکانیکی و کنترلی باشد.

دلایل احتمالی لرزش آسانسور هنگام حرکت

• Alignment نامناسب ریل
• خرابی Guide Shoe یا Roller Guide
• کشش نامناسب سیستم تعلیق
• مشکل در Traction
• پارامترهای نامناسب Drive
• Encoder Feedback ناپایدار
• Brake Release نامناسب
• ایراد مکانیکی Machine

تشخیص لرزش مکانیکی از خطای کنترل حرکت

محل ایجاد لرزش، سرعت وقوع، صدای همراه، رفتار آسانسور در طبقات مختلف و داده‌های Feedback بررسی می‌شوند. این اطلاعات کمک می‌کنند مشخص شود تمرکز عیب‌یابی باید روی مکانیک باشد یا سیستم کنترل.

آموزش عیب‌یابی توقف ناگهانی آسانسور بین طبقات

توقف ناگهانی می‌تواند با باز شدن Safety Chain، Drive Fault، Door Circuit، Position Signal، Power Supply یا سایر شرایط حفاظتی مرتبط باشد.

بررسی Fault History قبل از Reset کردن آسانسور

• ثبت Error Code
• ثبت زمان و شرایط وقوع خطا
• بررسی Safety Inputها
• مشاهده Door Status
• بررسی Drive Fault History
• کنترل Position Signal
• بررسی Power Supply
• ثبت وضعیت قبل از Reset

آموزش خطاهای Drive آسانسور و تحلیل Error Code

Error Code فقط نقطه شروع عیب‌یابی است. یک خطای Drive ممکن است علت اصلی خرابی باشد یا در نتیجه مشکل دیگری ایجاد شده باشد.

بررسی Overcurrent، Overvoltage و Faultهای حرکتی

• ثبت Fault Code
• بررسی شرایط ایجاد خطا
• کنترل Motor Data
• بررسی Cable و Connection
• کنترل Brake Sequence
• بررسی Encoder Feedback
• کنترل Mechanical Load
• بررسی پارامترهای مرتبط
• مطالعه Manual همان Drive

چرا تعویض Drive نباید اولین اقدام باشد؟

برای مثال، Overcurrent می‌تواند از بار مکانیکی، Brake آزادنشده، Motor، کابل، پارامتر Control یا خود Drive ناشی شود. تعویض قطعه بدون پیدا کردن Root Cause ممکن است مشکل را حل نکند یا حتی به تجهیز جدید آسیب بزند.

آموزش عیب‌یابی تابلو فرمان و برد الکترونیکی آسانسور

در سطح تعمیر تابلو، آشنایی با برق و الکترونیک اهمیت زیادی دارد. بخش Power، I/O، Relay، Communication و Driverهای خروجی باید به‌صورت مرحله‌ای بررسی شوند.

بررسی Power Supply، ورودی و خروجی تابلو

• کنترل Fuse
• بررسی Power Supply
• اندازه‌گیری Railهای مجاز DC
• بررسی Relayهای خروجی
• کنترل Input Protection
• بازرسی Connectorها
• بررسی Communication
• مشاهده آثار حرارت یا تعمیر قبلی

در این بخش شناخت ساختار منبع تغذیه اهمیت زیادی دارد و مطالعه مباحث تعمیر منابع تغذیه می‌تواند برای هنرجویانی که قصد ورود عمیق‌تر به تعمیر بردهای کنترلی دارند مفید باشد.

تشخیص خرابی برد از اتصال کوتاه تجهیزات بیرونی

قبل از تعمیر یا تعویض Board باید بررسی شود که خرابی Output یا Input در نتیجه سیم‌کشی اشتباه، اتصال کوتاه یا ایراد تجهیز خارجی ایجاد نشده باشد؛ در غیر این صورت احتمال آسیب مجدد به برد وجود دارد.

ابزارهای مورد نیاز برای نصب، سرویس و عیب‌یابی آسانسور

نوع ابزار به فعالیت و سطح تعمیر وابسته است. استفاده از هر وسیله اندازه‌گیری نیز باید با رده ولتاژ، روش ایمنی و نوع مدار متناسب باشد.

آموزش مدیریت آسانسور متوقف و شرایط اضطراری

توقف کابین با مسافر باید ابتدا به‌عنوان یک وضعیت ایمنی مدیریت شود. نحوه اقدام به نوع آسانسور، محل کابین، طراحی Brake، سیستم Rescue و تجهیزات نصب‌شده وابسته است.

اصول مدیریت وضعیت توقف اضطراری آسانسور

• حفظ ارتباط با افراد داخل کابین
• جلوگیری از اقدامات خودسرانه مسافران
• اطلاع به سرویس‌کار یا تیم مجاز
• تشخیص وضعیت کابین توسط فرد آموزش‌دیده
• اجرای دستورالعمل Rescue همان سیستم
• بررسی علت Fault قبل از بازگرداندن دستگاه به سرویس

چرا روش نجات در همه آسانسورها یکسان نیست؟

آسانسور Gearless، Geared، Hydraulic و سیستم‌های دارای Automatic Rescue Device ساختار یکسانی ندارند. روش عملیات اضطراری باید از دستورالعمل سازنده و رویه رسمی همان پروژه استخراج شود.

آموزش تست و کنترل آسانسور پس از پایان نصب

پس از تکمیل نصب، سیستم باید پیش از بهره‌برداری از نظر مکانیکی، الکتریکی، کنترلی و ایمنی بررسی شود. حدود پذیرش و آزمون‌های رسمی باید مطابق استاندارد و الزامات مرجع بازرسی پروژه باشند.

چک‌لیست آموزشی کنترل نهایی آسانسور

• بازرسی ظاهری تجهیزات
• کنترل وضعیت Rail و Guide
• بررسی Door System
• کنترل تجهیزات Safety
• بررسی فرمان طبقات
• کنترل Leveling
• بررسی کیفیت حرکت
• کنترل Brake
• مشاهده Error Log
• بررسی ارتباط اضطراری
• ثبت Parameterهای اصلی
• ثبت مشخصات تجهیزات نصب‌شده

چرا ثبت تنظیمات نهایی آسانسور اهمیت دارد؟

پارامترهای Controller و Drive، مدل تجهیزات و نتایج تست باید مستند شوند تا در سرویس آینده امکان مقایسه وضعیت و بازگرداندن تنظیمات معتبر وجود داشته باشد.

آموزش کنترل کیفیت مراحل نصب آسانسور

کنترل کیفیت بهتر است در طول اجرای پروژه انجام شود، نه اینکه تمام ایرادها در زمان تحویل نهایی کشف شوند.

بازرسی مرحله‌ای مکانیک و برق آسانسور

• کنترل تجهیزات تحویلی
• بازرسی Rail Installation
• بررسی Cabin و Counterweight
• کنترل Suspension System
• بازرسی Wiring
• بررسی Controller و Drive
• تست Door System
• ثبت مغایرت یا Non-Conformity
• رفع ایراد پیش از ورود به مرحله بعد

در پروژه‌هایی که هنرجو قصد فعالیت جدی‌تر در بخش کنترل، برق صنعتی و Drive را دارد، آشنایی با دوره‌های آموزش برق می‌تواند مکمل مناسبی برای درک مدارهای قدرت، فرمان و تجهیزات کنترلی باشد.

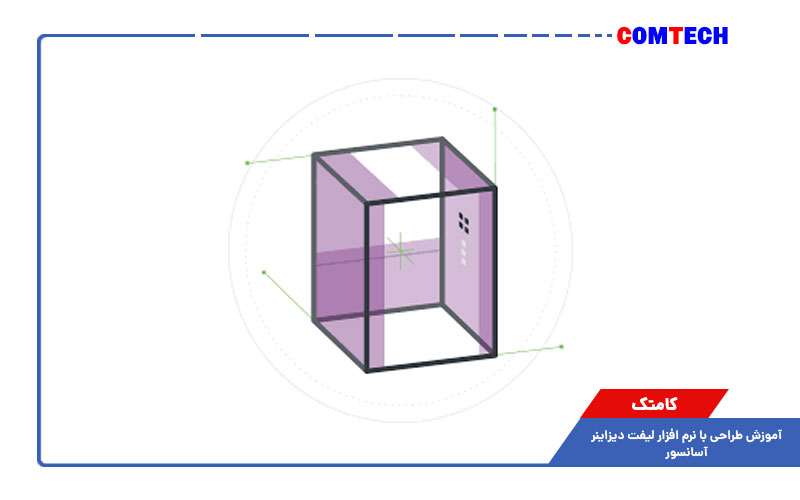

آموزش طراحی آسانسور با نرم‌افزار DigiPara Liftdesigner

در بخش طراحی دوره، DigiPara Liftdesigner برای آشنایی با مدل‌سازی پروژه، جانمایی تجهیزات و تهیه Drawingهای آسانسور بررسی می‌شود.

این نرم‌افزار در Workflow طراحی انواع پروژه‌های Traction و Hydraulic و سیستم‌های دارای موتورخانه یا MRL کاربرد دارد و امکان مشاهده مدل سه‌بعدی و تهیه مستندات طراحی را فراهم می‌کند.

ساخت پروژه جدید در Liftdesigner

• تعریف نوع آسانسور
• انتخاب Traction یا Hydraulic
• تعریف تعداد توقف
• مشخص کردن ظرفیت پروژه
• تعریف ابعاد Shaft
• انتخاب Door Configuration
• تعریف Cabin
• انتخاب Component از Library
• تنظیم Dimensionهای پروژه

طراحی آسانسور موتورخانه‌دار و MRL

هنرجو با تفاوت محدودیت‌های جانمایی در سیستم دارای موتورخانه و Machine Room-Less آشنا می‌شود و تأثیر نوع ماشین و تجهیزات انتخابی را روی فضای پروژه بررسی می‌کند.

آموزش مدل‌سازی سه‌بعدی آسانسور و BIM

مدل سه‌بعدی کمک می‌کند قبل از اجرای واقعی، فضای Shaft، Cabin، Counterweight، Door Package و تجهیزات مکانیکی بهتر بررسی شوند.

بررسی تداخل تجهیزات آسانسور در مدل سه‌بعدی

• مشاهده 3D Model
• بررسی فضای Cabin
• کنترل Counterweight
• بررسی Door Package
• مشاهده تجهیزات داخل Shaft
• کنترل جانمایی Componentها
• بررسی تأثیر تغییر ابعاد چاه

استفاده از خروجی BIM در هماهنگی معماری

در Workflowهای پشتیبانی‌شده می‌توان اطلاعات طراحی آسانسور را برای هماهنگی با پروژه ساختمان و محیط‌های BIM استفاده کرد. نوع Export باید براساس نسخه نرم‌افزار و نیاز پروژه انتخاب شود.

آموزش تهیه نقشه اجرایی آسانسور و مدیریت Library

مدل سه‌بعدی به‌تنهایی برای نصب کافی نیست و Drawingهای اجرایی نیز باید با تجهیزات واقعی انتخاب‌شده هماهنگ باشند.

تهیه نقشه‌های موردنیاز پروژه آسانسور

• Plan View
• Section
• Cabin Drawing
• Shaft Drawing
• Installation Drawing
• Dimensioning
• Component Information
• خروجی‌های CAD پشتیبانی‌شده

چرا نقشه نرم‌افزار باید با Datasheet تجهیزات تطبیق داده شود؟

هیچ مدل نرم‌افزاری جای Datasheet و Drawing سازنده را نمی‌گیرد. اگر ابعاد واقعی Motor، Door، Rail یا سایر Componentها تغییر کند، مدل پروژه نیز باید به‌روزرسانی شود.

مدیریت Componentها در Lift Designer

• جست‌وجوی Component
• انتخاب مدل مناسب
• بررسی Dimension
• جایگزینی Component
• بررسی مشخصات قطعه
• مدیریت مدل‌های اختصاصی پروژه

خطر استفاده از ابعاد فرضی در طراحی آسانسور

استفاده از ابعاد تقریبی ممکن است در مرحله اجرا به برخورد تجهیزات، کمبود فضا یا نیاز به اصلاح سازه منجر شود. طراحی باید براساس Component نهایی پروژه انجام شود.

آموزش مدیریت پروژه نصب آسانسور از بازدید تا تحویل

نصاب و تکنسین حرفه‌ای علاوه بر مهارت فنی باید ترتیب عملیات، ورود تجهیزات، هماهنگی با ساختمان و مستندات پروژه را نیز بشناسد.

مراحل اجرایی یک پروژه نصب آسانسور

1. بررسی نقشه و مشخصات فنی
2. بازدید و اندازه‌گیری اولیه
3. ثبت مغایرت‌های ساختمانی
4. کنترل تجهیزات تحویلی
5. برنامه‌ریزی نصب مکانیکی
6. اجرای Wiring
7. نصب Controller و Drive
8. راه‌اندازی مرحله‌ای
9. تست عملکرد
10. رفع Punch List
11. آماده‌سازی برای بازرسی
12. تکمیل مستندات تحویل

هماهنگی آسانسور با برق و معماری ساختمان

تأمین برق، روشنایی چاه، محل تابلو، مسیر کابل، بازشوهای طبقات و فضای تجهیزات باید پیش از نصب نهایی با بخش‌های مرتبط ساختمان هماهنگ شوند.

آموزش مستندسازی سرویس و تعمیر آسانسور

Service Report حرفه‌ای باعث می‌شود تاریخچه دستگاه برای سرویس‌های بعدی قابل پیگیری باشد.

اطلاعات مهم در گزارش فنی آسانسور

• مشخصات تجهیزات
• Model و Serial در صورت نیاز پروژه
• Parameterهای مهم
• Faultهای مشاهده‌شده
• شرایط وقوع خرابی
• قطعات تعویض‌شده
• تنظیمات اصلاح‌شده
• وضعیت قطعات مصرفی
• نتیجه تست نهایی
• Backup تنظیمات در سیستم‌های پشتیبانی‌شده

چرا گزارش تعمیر برای سرویس‌کار بعدی مهم است؟

بدون مستندات، مشخص نیست چه Parameterهایی تغییر کرده‌اند، کدام Fault قبلاً تکرار شده و چه قطعاتی تعویض شده‌اند. این موضوع عیب‌یابی آینده را دشوارتر می‌کند.

آموزش نگهداری پیشگیرانه و پایش وضعیت آسانسور

در آسانسورهای جدید می‌توان از اطلاعات Fault، سیکل کاری و تغییر رفتار دستگاه برای ارزیابی وضعیت استفاده کرد.

استفاده از داده‌ها برای تشخیص زودهنگام خرابی

• بررسی Fault Frequency
• مقایسه Errorهای تکراری
• بررسی تعداد Cycleهای Door
• کنترل Trend خطاهای Drive
• ثبت صدا و لرزش غیرعادی
• مقایسه رفتار دستگاه در سرویس‌های متوالی

تفاوت Preventive و Predictive Maintenance چیست؟

Preventive Maintenance براساس برنامه سرویس و بازرسی دوره‌ای انجام می‌شود. در Predictive Maintenance تلاش می‌شود با تحلیل وضعیت واقعی تجهیز و داده‌های موجود، نشانه‌های خرابی زودتر تشخیص داده شوند.

آموزش نوسازی و Modernization آسانسورهای قدیمی

نوسازی ممکن است شامل تغییر Controller، Drive، Motor، Door یا تجهیزات فرمان و ایمنی باشد. تعویض یک قطعه بدون بررسی سازگاری کل سیستم می‌تواند Faultهای جدید ایجاد کند.

ارزیابی تجهیزات پیش از نوسازی آسانسور

• بررسی وضعیت مکانیکی
• ارزیابی ریل و کابین
• بررسی Machine
• کنترل Suspension
• ارزیابی Door System
• بررسی Controller
• کنترل Wiring
• بررسی Safety Deviceها

هماهنگی تابلو جدید با موتور قدیمی

قبل از نصب Controller یا Drive جدید باید Motor، Encoder، Brake، Position System، Door Interface و سایر I/Oهای موجود بررسی شوند.

آشنایی با آسانسورهای گیرلس و سیستم Regenerative

در بسیاری از آسانسورهای جدید از ماشین‌های Permanent Magnet Gearless و Driveهای پیشرفته استفاده می‌شود. برخی سیستم‌ها قابلیت Regenerative Operation نیز دارند.

شناخت بازیابی انرژی در Drive آسانسور

• مفهوم Regeneration
• تفاوت Brake Resistor و Regenerative System
• شرایط کار Motor در حالت تولید انرژی
• مدیریت جریان انرژی توسط Drive
• هماهنگی تجهیزات با سیستم برق ساختمان

تفاوت مقاومت ترمز و Regenerative Drive

در برخی Driveها انرژی اضافی در Brake Resistor به گرما تبدیل می‌شود. در سیستم Regenerative، تجهیزات برای مدیریت و بازگرداندن انرژی در شرایط مناسب طراحی شده‌اند.

آموزش سیستم ارتباط اضطراری آسانسور

سیستم Emergency Communication برای شرایطی طراحی می‌شود که افراد داخل کابین نیاز به درخواست کمک دارند.

شناخت تجهیزات ارتباطی کابین

• Alarm Button
• Intercom
• Emergency Communication Module
• Backup Power در سیستم مربوط
• Cabin Speaker
• Microphone
• Communication Interface

تست ارتباط اضطراری قبل از تحویل

عملکرد سیستم ارتباط باید در مراحل تحویل و سرویس دوره‌ای بررسی شود تا در شرایط اضطراری قابل استفاده باشد.

آشنایی با برندهای آسانسور، Controller و Drive

در دوره هدف حفظ کردن منوی یک برند نیست. هنرجو با منطق مشترک سیستم‌ها آشنا می‌شود تا هنگام مواجهه با محصول جدید بتواند Manual و Schematic همان تجهیز را مطالعه کند.

نمونه برندهای شناخته‌شده صنعت آسانسور

• KONE
• OTIS
• Schindler
• Mitsubishi Electric
• TKE
• Fujitec
• Controllerهای مستقل مورد استفاده در بازار
• Driveها و ماشین‌های مختلف پروژه‌های آسانسور

چرا عیب‌یابی آسانسور نباید بر پایه حفظ برند باشد؟

اصول Motor، Drive، Safety، Door و Position در بسیاری از سیستم‌ها مشابه است، اما Error Code، Wiring، Parameter و فرآیند Commissioning هر محصول می‌تواند متفاوت باشد. تعمیرکار باید مستندات همان مدل را مبنا قرار دهد.

سناریوهای واقعی عیب‌یابی در کلاس آسانسور

برای نزدیک شدن آموزش به شرایط بازار کار، خرابی‌ها به شکل سناریو مطرح می‌شوند و هنرجو باید قبل از هر اقدام، مسیر تست منطقی طراحی کند.

نمونه Faultهای مورد بررسی در دوره

• آسانسور روشن است اما حرکت نمی‌کند
• کابین بین طبقات متوقف می‌شود
• درب بسته نمی‌شود
• درب پس از بسته شدن دوباره باز می‌شود
• کابین با کف طبقه Level نمی‌شود
• حرکت کابین با لرزش همراه است
• در شروع حرکت ضربه احساس می‌شود
• هنگام Stop ضربه ایجاد می‌شود
• Drive مرتب Fault می‌دهد
• Controller یک طبقه را تشخیص نمی‌دهد
• شستی احضار کار نمی‌کند
• Display شماره طبقه را اشتباه نمایش می‌دهد
• Motor صدای غیرعادی دارد
• Brake با صدای زیاد عمل می‌کند
• Door Operator ناپایدار است
• Communication System خطا دارد

روش واقعی تمرین Fault Diagnosis در کلاس

برای هر خرابی ابتدا نشانه‌ها ثبت می‌شوند، سپس Diagnostic، Error Code و وضعیت Input/Output بررسی خواهد شد. تست از علت‌های ساده و محتمل شروع می‌شود و مرحله‌به‌مرحله به بخش‌های پیچیده‌تر می‌رسد.

روش استاندارد عیب‌یابی آسانسور قبل از تعویض قطعه

1. شرح دقیق خرابی از کاربر یا سرویس‌کار دریافت شود.
2. وضعیت ایمنی دستگاه بررسی شود.
3. Error Code و Fault History ثبت گردد.
4. رفتار واقعی دستگاه مشاهده شود.
5. Door و Safety Status بررسی شوند.
6. Input و Outputهای مرتبط کنترل شوند.
7. Controller و Drive بررسی شوند.
8. اندازه‌گیری فقط در نقاط مجاز انجام شود.
9. بخش مکانیکی مرتبط ارزیابی گردد.
10. منبع احتمالی Fault محدود شود.
11. تعمیر یا اصلاح توسط فرد صلاحیت‌دار انجام شود.
12. عملکرد کامل سیستم بعد از تعمیر تست گردد.
13. نتیجه در Service Report ثبت شود.

مهارت‌های هنرجو پس از دوره آموزش نصب آسانسور

پس از پایان دوره و انجام تمرین کافی، هنرجو دید جامعی نسبت به ساختار آسانسور پیدا می‌کند و می‌تواند متناسب با سطح مهارت و صلاحیت خود در پروژه‌های نصب، سرویس و نگهداری فعالیت کند.

• شناخت انواع آسانسورهای کششی و هیدرولیکی
• شناخت Shaft، Pit و Overhead
• آشنایی با Rail و Guide
• شناخت مراحل مونتاژ Cabin
• شناخت Counterweight
• آشنایی با Suspension System
• شناخت موتور Geared و Gearless
• شناخت Brake
• خواندن نقشه برق آسانسور
• شناخت Controller
• کار با Diagnostic سیستم
• شناخت VVVF Drive
• آشنایی با Encoder
• عیب‌یابی Sensorها
• شناخت Safety Chain
• عیب‌یابی Door Operator
• آشنایی با COP و LOP
• سرویس دوره‌ای آسانسور
• ثبت Fault و گزارش تعمیر
• آشنایی با Modernization
• طراحی مقدماتی با Liftdesigner

دوره نصب آسانسور برای چه افرادی مناسب است؟

این دوره می‌تواند برای گروه‌های مختلفی که قصد ورود یا ارتقای مهارت در صنعت آسانسور دارند مناسب باشد:

• افراد علاقه‌مند به ورود به بازار کار آسانسور
• تکنسین‌های برق ساختمان
• فعالان برق صنعتی
• افراد دارای سابقه مکانیک
• سرویس‌کاران آسانسور
• نصابان بخش مکانیک آسانسور
• افرادی که قصد یادگیری تابلو فرمان دارند
• مهندسان برق
• مهندسان مکانیک
• فعالان حوزه ساختمان و تأسیسات

روش برگزاری کلاس نصب آسانسور در کامتک

آموزش به‌صورت ترکیبی از توضیح فنی، شناخت تجهیزات، نقشه‌خوانی، مشاهده Signalها، اندازه‌گیری و تحلیل Fault انجام می‌شود. هدف این است که هنرجو فقط وضعیت سالم سیستم را نبیند و با روش برخورد با خرابی نیز آشنا شود.

روش واقعی یادگیری از شناخت قطعه تا عیب‌یابی

1. شناخت قطعه و وظیفه آن
2. بررسی ارتباط قطعه با سایر اجزای سیستم
3. مطالعه Wiring یا Schematic مرتبط
4. شناخت Signalهای ورودی و خروجی
5. مشاهده عملکرد عادی دستگاه
6. بررسی یک سناریوی Fault
7. اندازه‌گیری در شرایط مجاز
8. محدود کردن علت احتمالی خرابی
9. بررسی نتیجه تعمیر یا تنظیم
10. تست نهایی سیستم

چرا آموزش آسانسور باید سیستمی باشد؟

اگر هنرجو فقط یک مدل Controller یا Drive را حفظ کند، با تغییر برند تجهیزات دچار مشکل می‌شود. یادگیری اصول مشترک موتور، Safety، Door، Feedback و Control باعث می‌شود بتواند مستندات سیستم جدید را نیز تحلیل کند.

آموزش نصب آسانسور برای ورود حرفه‌ای به بازار کار

فعالیت حرفه‌ای در صنعت آسانسور فقط به مونتاژ مکانیکی محدود نمی‌شود. تکنسین باید بتواند ارتباط میان ریل و کابین، موتور و Brake، تابلو فرمان و Drive، Encoder و Sensor، Door و Safety Circuit را درک کند.

در کلاس آموزش نصب آسانسور کامتک، مسیر یادگیری از شناخت تجهیزات و مکانیک شروع می‌شود، سپس به مدارهای برق و سیستم کنترل می‌رسد و در ادامه مباحث راه‌اندازی، Fault Diagnosis، سرویس، نگهداری، طراحی و مستندسازی مطرح می‌شوند.
